Стопорное устройство канатного анкера

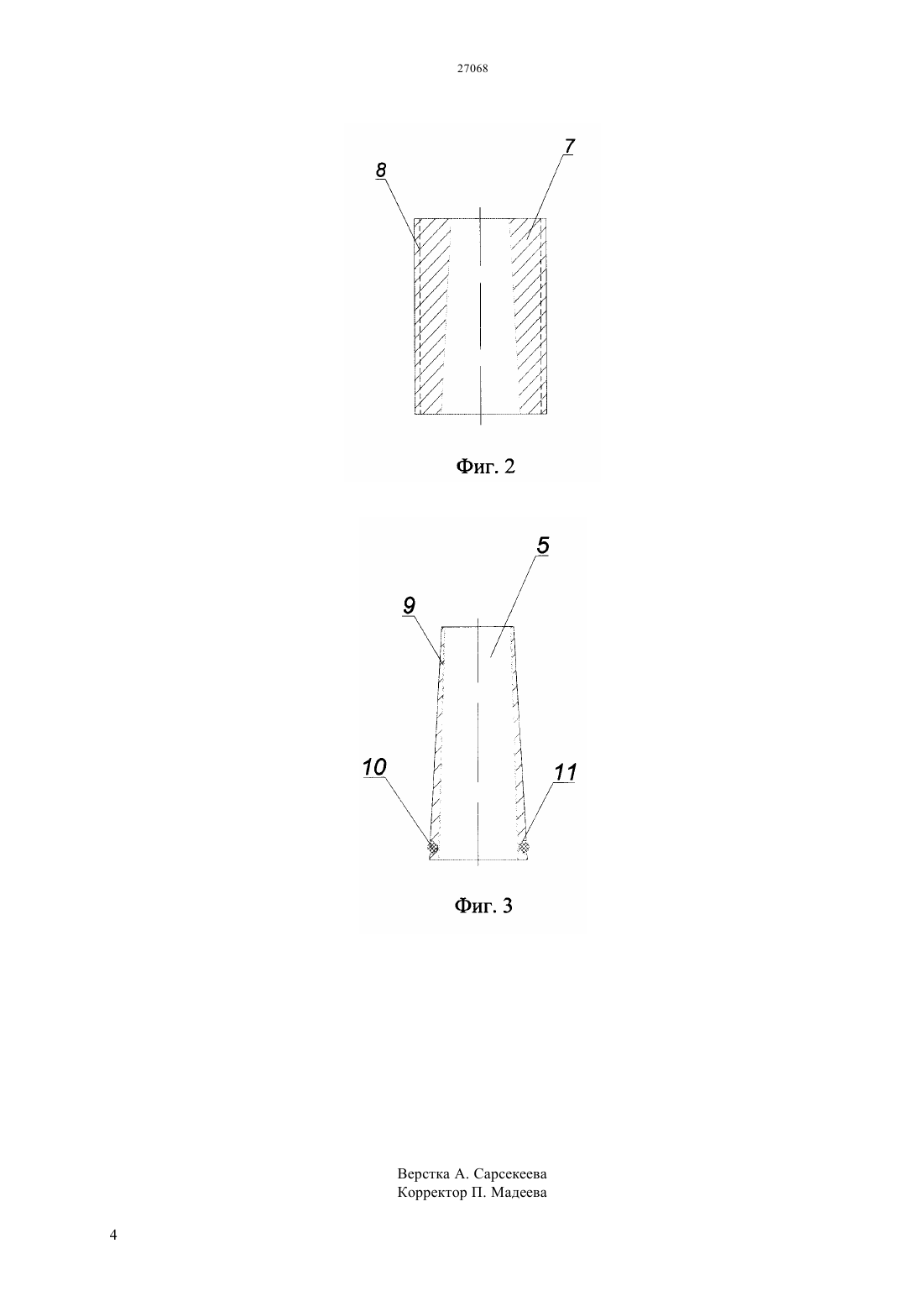

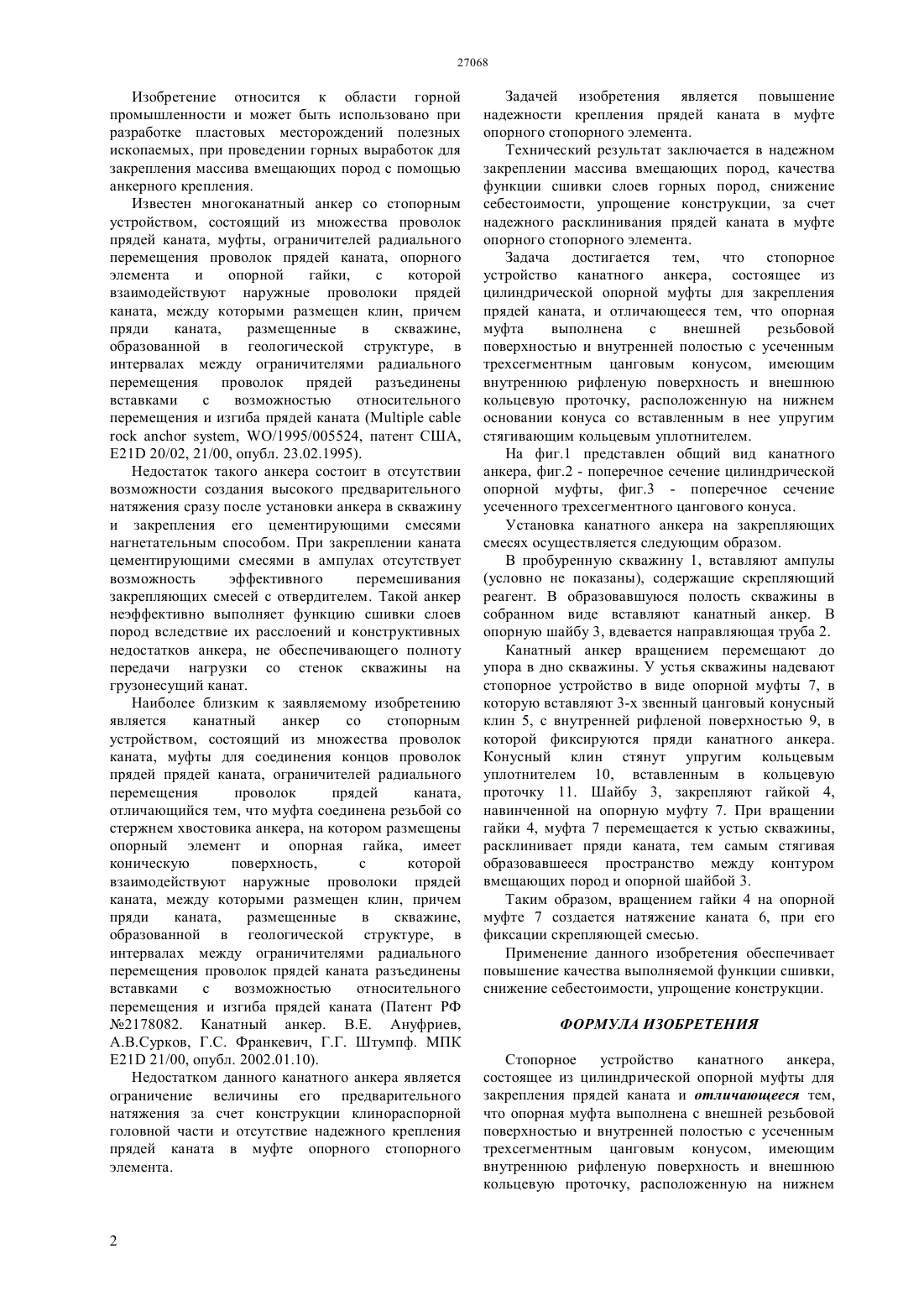

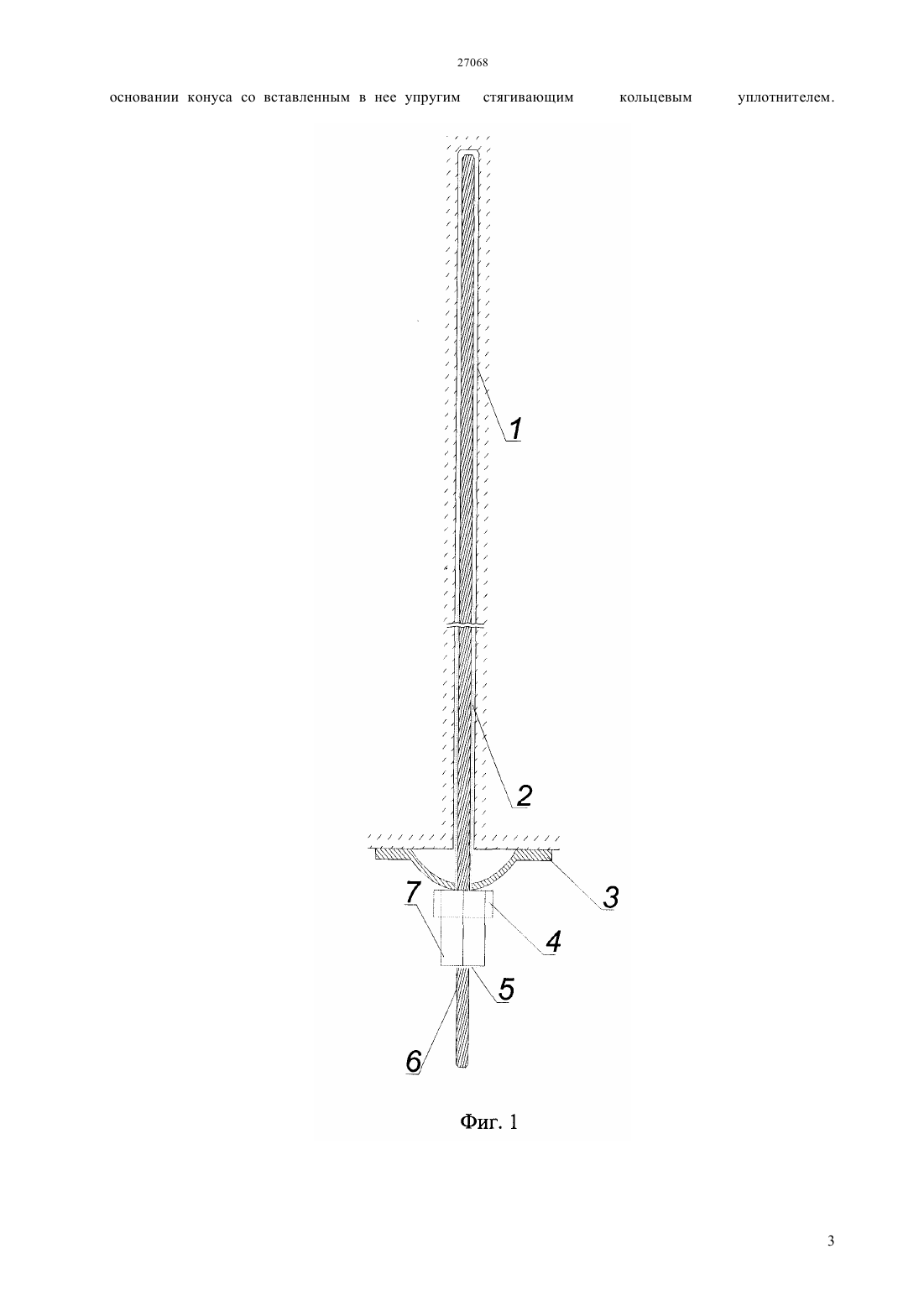

(51) 21 21/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ ископаемых при проведении горных выработок для закрепления массива вмещающих пород с помощью анкерного крепления. Задачей изобретения является повышение надежности крепления прядей каната в муфте опорного стопорного элемента. Стопорное устройство канатного анкера,состоящее из цилиндрической опорной муфты для закрепления прядей каната и отличающееся тем, что опорная муфта выполнена с внешней резьбовой поверхностью и внутренней полостью с усеченным трехсегментным цанговым конусом, имеющим внутреннюю рифленую поверхность и внешнюю кольцевую проточку, расположенную на нижнем основании конуса со вставленным в нее упругим стягивающим кольцевым уплотнителем. Технический результат заключается в надежном закреплении массива вмещающих пород, качества функции сшивки слоев горных пород, снижение себестоимости, упрощение конструкции, за счет надежного расклинивания прядей каната в муфте опорного стопорного элемента.(72) Демин Владимир Федорович Ибатов Марат Кенесович Мухамедьяров Дукат Закирович Баймульдин Мурат Каирович Баймульдин Мурат Муратович Суров Евгений Григорьевич Демин Виталий Владимирович Демина Татьяна Владимировна Искаков Айдос Айдарханович Ахматнуров Денис Рамильевич Замиралов Александр Юрьевич Стефлюк Юрий Юрьевич(73) Республиканское государственное казенное предприятие Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(54) СТОПОРНОЕ УСТРОЙСТВО КАНАТНОГО АНКЕРА(57) Изобретение относится к области горной промышленности и может быть использовано при разработке пластовых месторождений полезных Изобретение относится к области горной промышленности и может быть использовано при разработке пластовых месторождений полезных ископаемых, при проведении горных выработок для закрепления массива вмещающих пород с помощью анкерного крепления. Известен многоканатный анкер со стопорным устройством, состоящий из множества проволок прядей каната, муфты, ограничителей радиального перемещения проволок прядей каната, опорного элемента и опорной гайки,с которой взаимодействуют наружные проволоки прядей каната, между которыми размещен клин, причем пряди каната,размещенные в скважине,образованной в геологической структуре, в интервалах между ограничителями радиального перемещения проволок прядей разъединены вставками с возможностью относительного перемещения и изгиба прядей каната (, /1995/005524, патент США,21 20/02, 21/00, опубл. 23.02.1995). Недостаток такого анкера состоит в отсутствии возможности создания высокого предварительного натяжения сразу после установки анкера в скважину и закрепления его цементирующими смесями нагнетательным способом. При закреплении каната цементирующими смесями в ампулах отсутствует возможность эффективного перемешивания закрепляющих смесей с отвердителем. Такой анкер неэффективно выполняет функцию сшивки слоев пород вследствие их расслоений и конструктивных недостатков анкера, не обеспечивающего полноту передачи нагрузки со стенок скважины на грузонесущий канат. Наиболее близким к заявляемому изобретению является канатный анкер со стопорным устройством, состоящий из множества проволок каната, муфты для соединения концов проволок прядей прядей каната, ограничителей радиального перемещения проволок прядей каната,отличающийся тем, что муфта соединена резьбой со стержнем хвостовика анкера, на котором размещены опорный элемент и опорная гайка, имеет коническую поверхность,с которой взаимодействуют наружные проволоки прядей каната, между которыми размещен клин, причем пряди каната,размещенные в скважине,образованной в геологической структуре, в интервалах между ограничителями радиального перемещения проволок прядей каната разъединены вставками с возможностью относительного перемещения и изгиба прядей каната (Патент РФ 2178082. Канатный анкер. В.Е. Ануфриев,А.В.Сурков, Г.С. Франкевич, Г.Г. Штумпф. МПК 21 21/00, опубл. 2002.01.10). Недостатком данного канатного анкера является ограничение величины его предварительного натяжения за счет конструкции клинораспорной головной части и отсутствие надежного крепления прядей каната в муфте опорного стопорного элемента. Задачей изобретения является повышение надежности крепления прядей каната в муфте опорного стопорного элемента. Технический результат заключается в надежном закреплении массива вмещающих пород, качества функции сшивки слоев горных пород, снижение себестоимости, упрощение конструкции, за счет надежного расклинивания прядей каната в муфте опорного стопорного элемента. Задача достигается тем, что стопорное устройство канатного анкера, состоящее из цилиндрической опорной муфты для закрепления прядей каната, и отличающееся тем, что опорная муфта выполнена с внешней резьбовой поверхностью и внутренней полостью с усеченным трехсегментным цанговым конусом, имеющим внутреннюю рифленую поверхность и внешнюю кольцевую проточку, расположенную на нижнем основании конуса со вставленным в нее упругим стягивающим кольцевым уплотнителем. На фиг.1 представлен общий вид канатного анкера, фиг.2 - поперечное сечение цилиндрической опорной муфты, фиг.3 - поперечное сечение усеченного трехсегментного цангового конуса. Установка канатного анкера на закрепляющих смесях осуществляется следующим образом. В пробуренную скважину 1, вставляют ампулы(условно не показаны), содержащие скрепляющий реагент. В образовавшуюся полость скважины в собранном виде вставляют канатный анкер. В опорную шайбу 3, вдевается направляющая труба 2. Канатный анкер вращением перемещают до упора в дно скважины. У устья скважины надевают стопорное устройство в виде опорной муфты 7, в которую вставляют 3-х звенный цанговый конусный клин 5, с внутренней рифленой поверхностью 9, в которой фиксируются пряди канатного анкера. Конусный клин стянут упругим кольцевым уплотнителем 10, вставленным в кольцевую проточку 11. Шайбу 3, закрепляют гайкой 4,навинченной на опорную муфту 7. При вращении гайки 4, муфта 7 перемещается к устью скважины,расклинивает пряди каната, тем самым стягивая образовавшееся пространство между контуром вмещающих пород и опорной шайбой 3. Таким образом, вращением гайки 4 на опорной муфте 7 создается натяжение каната 6, при его фиксации скрепляющей смесью. Применение данного изобретения обеспечивает повышение качества выполняемой функции сшивки,снижение себестоимости, упрощение конструкции. ФОРМУЛА ИЗОБРЕТЕНИЯ Стопорное устройство канатного анкера,состоящее из цилиндрической опорной муфты для закрепления прядей каната и отличающееся тем,что опорная муфта выполнена с внешней резьбовой поверхностью и внутренней полостью с усеченным трехсегментным цанговым конусом, имеющим внутреннюю рифленую поверхность и внешнюю кольцевую проточку, расположенную на нижнем основании конуса со вставленным в нее упругим
