Высевающий аппарат

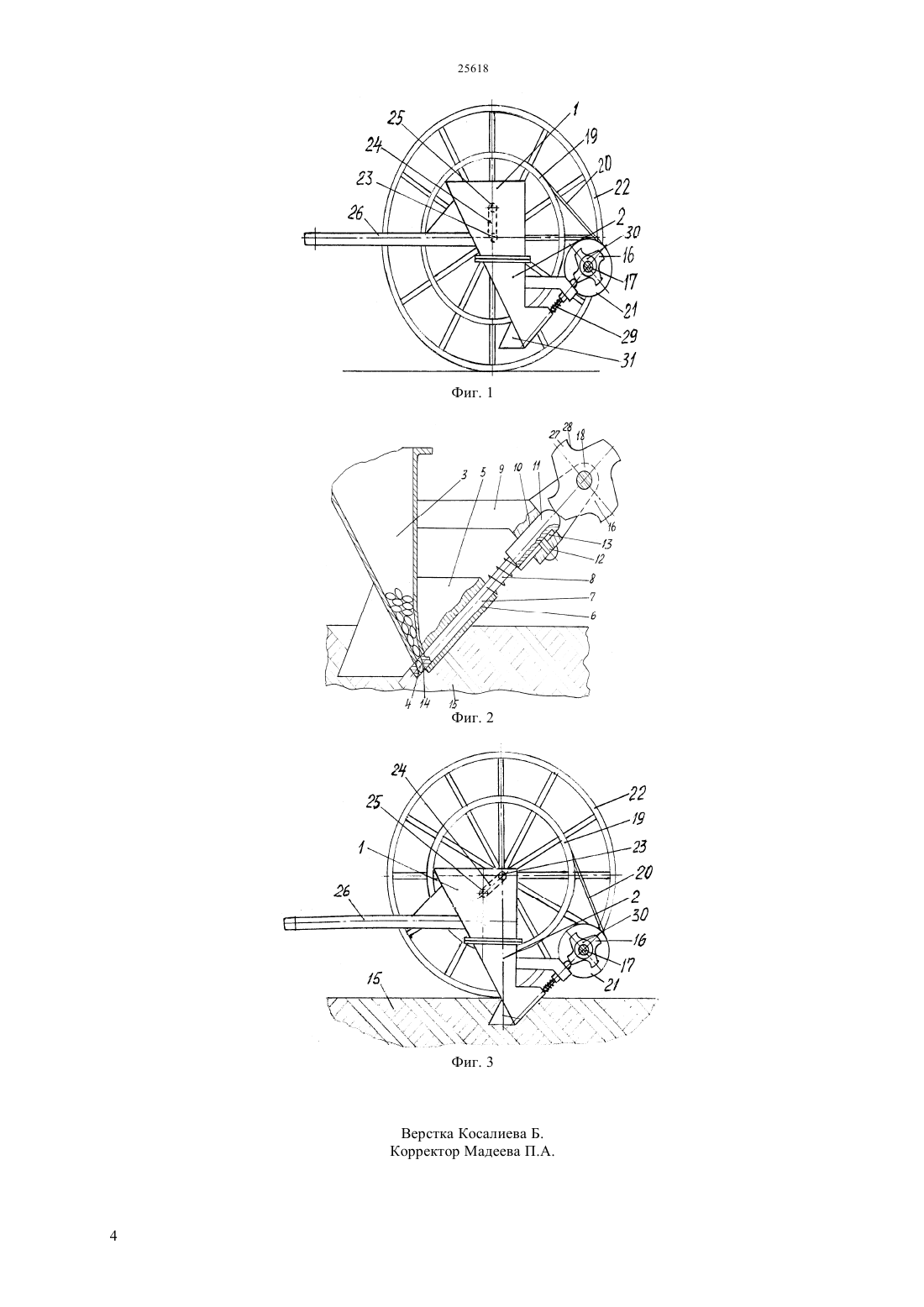

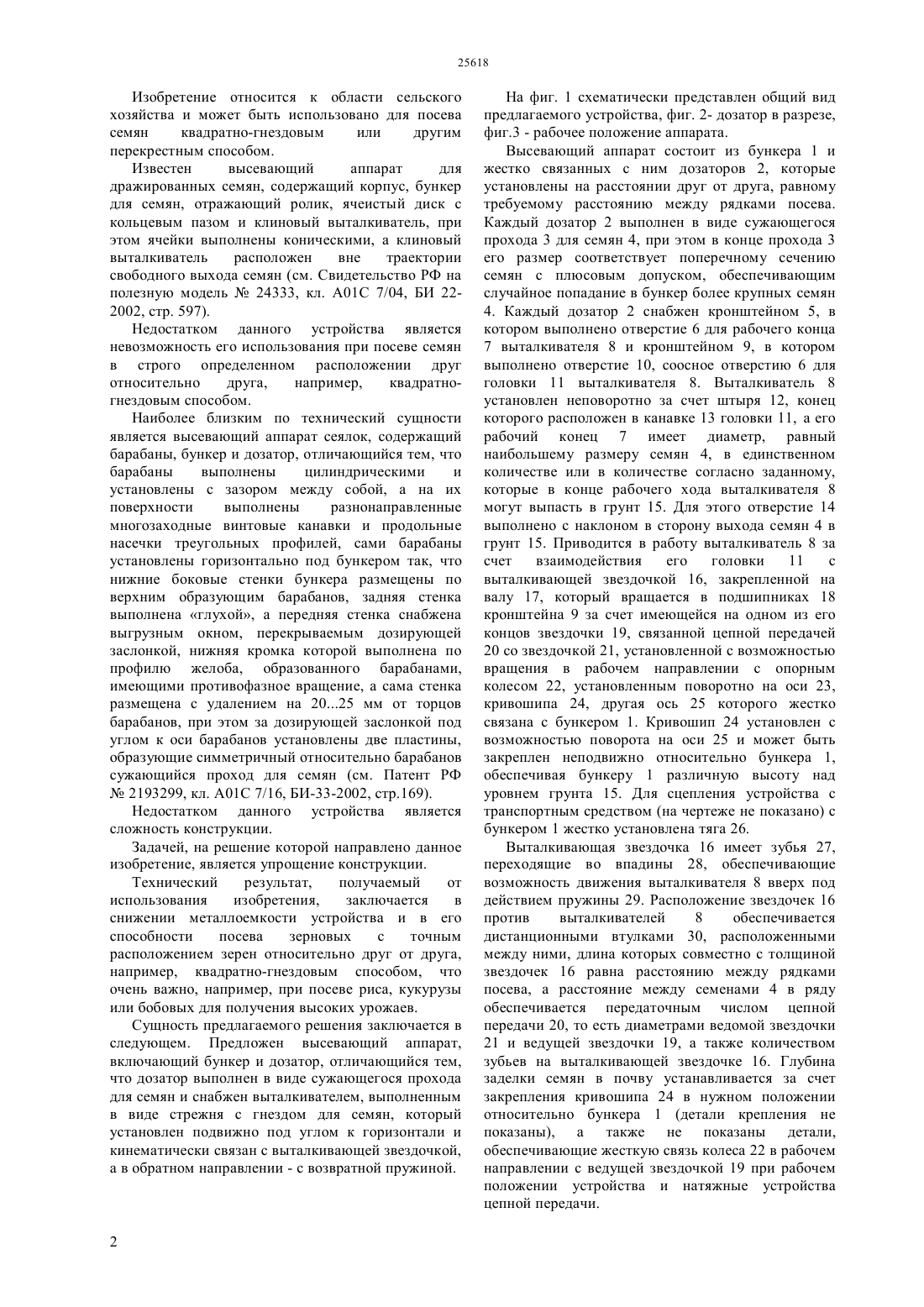

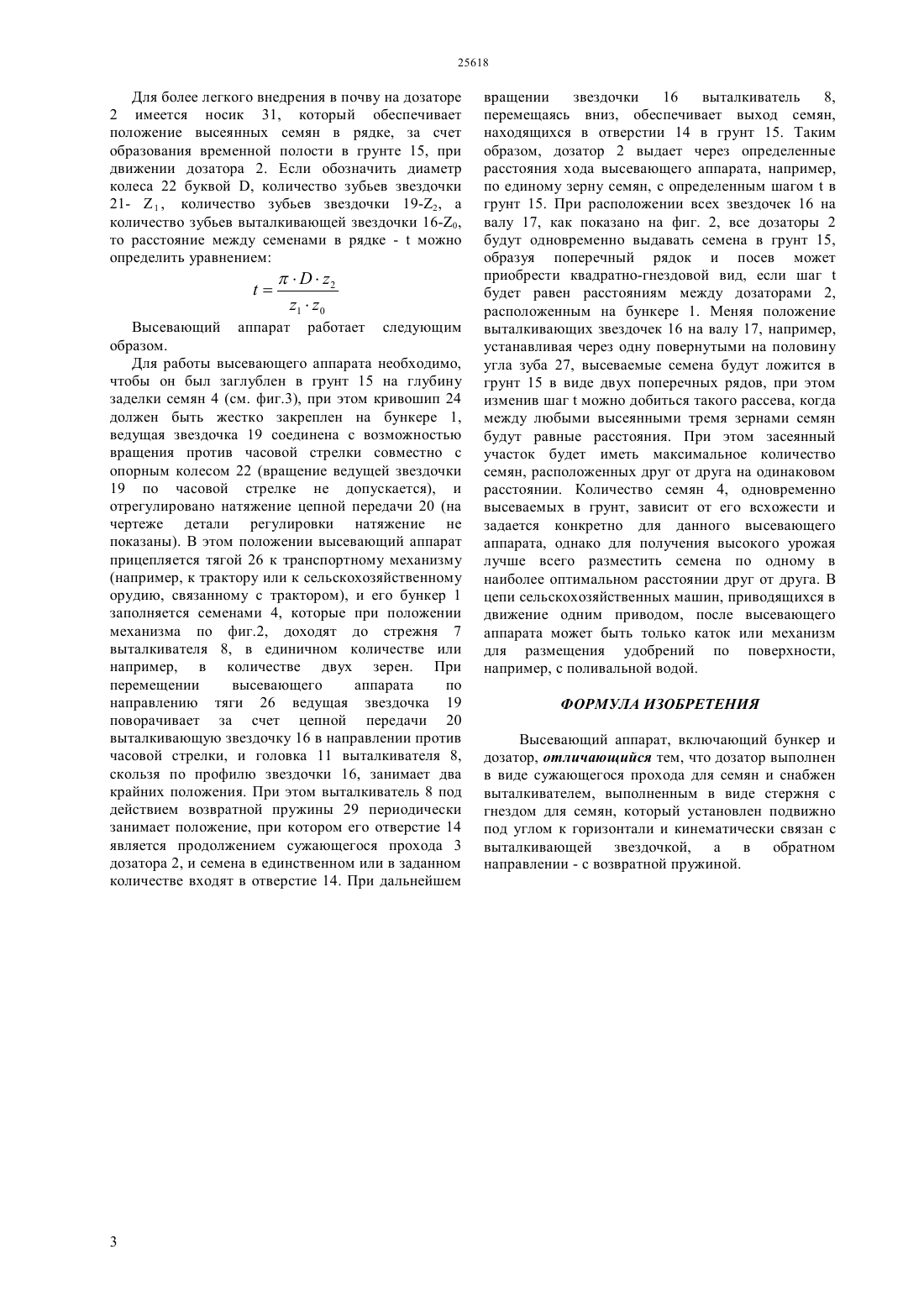

(51) 01 7/16 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ которой направлено данное изобретение, является упрощение конструкции. Технический результат,получаемый от использования изобретения,заключается в снижении металлоемкости устройства и в его способности посева зерновых с точным расположением зерен относительно друг от друга,например, квадратно-гнездовым способом, что очень важно, например, при посеве риса, кукурузы или бобовых для получения высоких урожаев. Предложен высевающий аппарат, включающий бункер и дозатор, отличающийся тем, что дозатор выполнен в виде сужающегося прохода для семян и снабжен выталкивателем, выполненным в виде стрежня с гнездом для семян, который установлен подвижно под углом к горизонтали и кинематически связан с выталкивающей звездочкой, а в обратном направлении - с возвратной пружиной.(72) Асангалиев Елибек Атрауович Дейнеко Павел Федорович Дейнеко Павел Павлович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к области сельского хозяйства и может быть использовано для посева семян квадратно-гнездовым или другим перекрестным способом. Задачей, на решение Изобретение относится к области сельского хозяйства и может быть использовано для посева семян квадратно-гнездовым или другим перекрестным способом. Известен высевающий аппарат для дражированных семян, содержащий корпус, бункер для семян, отражающий ролик, ячеистый диск с кольцевым пазом и клиновый выталкиватель, при этом ячейки выполнены коническими, а клиновый выталкиватель расположен вне траектории свободного выхода семян (см. Свидетельство РФ на полезную модель 24333, кл. А 01 С 7/04, БИ 222002, стр. 597). Недостатком данного устройства является невозможность его использования при посеве семян в строго определенном расположении друг относительно друга,например,квадратногнездовым способом. Наиболее близким по технический сущности является высевающий аппарат сеялок, содержащий барабаны, бункер и дозатор, отличающийся тем, что барабаны выполнены цилиндрическими и установлены с зазором между собой, а на их поверхности выполнены разнонаправленные многозаходные винтовые канавки и продольные насечки треугольных профилей, сами барабаны установлены горизонтально под бункером так, что нижние боковые стенки бункера размещены по верхним образующим барабанов, задняя стенка выполнена глухой, а передняя стенка снабжена выгрузным окном, перекрываемым дозирующей заслонкой, нижняя кромка которой выполнена по профилю желоба, образованного барабанами,имеющими противофазное вращение, а сама стенка размещена с удалением на 2025 мм от торцов барабанов, при этом за дозирующей заслонкой под углом к оси барабанов установлены две пластины,образующие симметричный относительно барабанов сужающийся проход для семян (см. Патент РФ 2193299, кл. А 01 С 7/16, БИ-33-2002, стр.169). Недостатком данного устройства является сложность конструкции. Задачей, на решение которой направлено данное изобретение, является упрощение конструкции. Технический результат,получаемый от использования изобретения,заключается в снижении металлоемкости устройства и в его способности посева зерновых с точным расположением зерен относительно друг от друга,например, квадратно-гнездовым способом, что очень важно, например, при посеве риса, кукурузы или бобовых для получения высоких урожаев. Сущность предлагаемого решения заключается в следующем. Предложен высевающий аппарат,включающий бункер и дозатор, отличающийся тем,что дозатор выполнен в виде сужающегося прохода для семян и снабжен выталкивателем, выполненным в виде стрежня с гнездом для семян, который установлен подвижно под углом к горизонтали и кинематически связан с выталкивающей звездочкой,а в обратном направлении - с возвратной пружиной. На фиг. 1 схематически представлен общий вид предлагаемого устройства, фиг. 2- дозатор в разрезе,фиг.3 - рабочее положение аппарата. Высевающий аппарат состоит из бункера 1 и жестко связанных с ним дозаторов 2, которые установлены на расстоянии друг от друга, равному требуемому расстоянию между рядками посева. Каждый дозатор 2 выполнен в виде сужающегося прохода 3 для семян 4, при этом в конце прохода 3 его размер соответствует поперечному сечению семян с плюсовым допуском, обеспечивающим случайное попадание в бункер более крупных семян 4. Каждый дозатор 2 снабжен кронштейном 5, в котором выполнено отверстие 6 для рабочего конца 7 выталкивателя 8 и кронштейном 9, в котором выполнено отверстие 10, соосное отверстию 6 для головки 11 выталкивателя 8. Выталкиватель 8 установлен неповоротно за счет штыря 12, конец которого расположен в канавке 13 головки 11, а его рабочий конец 7 имеет диаметр, равный наибольшему размеру семян 4, в единственном количестве или в количестве согласно заданному,которые в конце рабочего хода выталкивателя 8 могут выпасть в грунт 15. Для этого отверстие 14 выполнено с наклоном в сторону выхода семян 4 в грунт 15. Приводится в работу выталкиватель 8 за счет взаимодействия его головки 11 с выталкивающей звездочкой 16, закрепленной на валу 17, который вращается в подшипниках 18 кронштейна 9 за счет имеющейся на одном из его концов звездочки 19, связанной цепной передачей 20 со звездочкой 21, установленной с возможностью вращения в рабочем направлении с опорным колесом 22, установленным поворотно на оси 23,кривошипа 24, другая ось 25 которого жестко связана с бункером 1. Кривошип 24 установлен с возможностью поворота на оси 25 и может быть закреплен неподвижно относительно бункера 1,обеспечивая бункеру 1 различную высоту над уровнем грунта 15. Для сцепления устройства с транспортным средством (на чертеже не показано) с бункером 1 жестко установлена тяга 26. Выталкивающая звездочка 16 имеет зубья 27,переходящие во впадины 28, обеспечивающие возможность движения выталкивателя 8 вверх под действием пружины 29. Расположение звездочек 16 против выталкивателей 8 обеспечивается дистанционными втулками 30, расположенными между ними, длина которых совместно с толщиной звездочек 16 равна расстоянию между рядками посева, а расстояние между семенами 4 в ряду обеспечивается передаточным числом цепной передачи 20, то есть диаметрами ведомой звездочки 21 и ведущей звездочки 19, а также количеством зубьев на выталкивающей звездочке 16. Глубина заделки семян в почву устанавливается за счет закрепления кривошипа 24 в нужном положении относительно бункера 1 (детали крепления не показаны), а также не показаны детали,обеспечивающие жесткую связь колеса 22 в рабочем направлении с ведущей звездочкой 19 при рабочем положении устройства и натяжные устройства цепной передачи. Для более легкого внедрения в почву на дозаторе 2 имеется носик 31, который обеспечивает положение высеянных семян в рядке, за счет образования временной полости в грунте 15, при движении дозатора 2. Если обозначить диаметр колеса 22 буквой , количество зубьев звездочки 21-1 , количество зубьев звездочки 19-2, а количество зубьев выталкивающей звездочки 16-0,то расстояние между семенами в рядке -можно определить уравнением Высевающий аппарат работает следующим образом. Для работы высевающего аппарата необходимо,чтобы он был заглублен в грунт 15 на глубину заделки семян 4 (см. фиг.3), при этом кривошип 24 должен быть жестко закреплен на бункере 1,ведущая звездочка 19 соединена с возможностью вращения против часовой стрелки совместно с опорным колесом 22 (вращение ведущей звездочки 19 по часовой стрелке не допускается), и отрегулировано натяжение цепной передачи 20 (на чертеже детали регулировки натяжение не показаны). В этом положении высевающий аппарат прицепляется тягой 26 к транспортному механизму(например, к трактору или к сельскохозяйственному орудию, связанному с трактором), и его бункер 1 заполняется семенами 4, которые при положении механизма по фиг.2, доходят до стрежня 7 выталкивателя 8, в единичном количестве или например, в количестве двух зерен. При перемещении высевающего аппарата по направлению тяги 26 ведущая звездочка 19 поворачивает за счет цепной передачи 20 выталкивающую звездочку 16 в направлении против часовой стрелки, и головка 11 выталкивателя 8,скользя по профилю звездочки 16, занимает два крайних положения. При этом выталкиватель 8 под действием возвратной пружины 29 периодически занимает положение, при котором его отверстие 14 является продолжением сужающегося прохода 3 дозатора 2, и семена в единственном или в заданном количестве входят в отверстие 14. При дальнейшем вращении звездочки 16 выталкиватель 8,перемещаясь вниз, обеспечивает выход семян,находящихся в отверстии 14 в грунт 15. Таким образом, дозатор 2 выдает через определенные расстояния хода высевающего аппарата, например,по единому зерну семян, с определенным шагомв грунт 15. При расположении всех звездочек 16 на валу 17, как показано на фиг. 2, все дозаторы 2 будут одновременно выдавать семена в грунт 15,образуя поперечный рядок и посев может приобрести квадратно-гнездовой вид, если шагбудет равен расстояниям между дозаторами 2,расположенным на бункере 1. Меняя положение выталкивающих звездочек 16 на валу 17, например,устанавливая через одну повернутыми на половину угла зуба 27, высеваемые семена будут ложится в грунт 15 в виде двух поперечных рядов, при этом изменив шагможно добиться такого рассева, когда между любыми высеянными тремя зернами семян будут равные расстояния. При этом засеянный участок будет иметь максимальное количество семян, расположенных друг от друга на одинаковом расстоянии. Количество семян 4, одновременно высеваемых в грунт, зависит от его всхожести и задается конкретно для данного высевающего аппарата, однако для получения высокого урожая лучше всего разместить семена по одному в наиболее оптимальном расстоянии друг от друга. В цепи сельскохозяйственных машин, приводящихся в движение одним приводом, после высевающего аппарата может быть только каток или механизм для размещения удобрений по поверхности,например, с поливальной водой. ФОРМУЛА ИЗОБРЕТЕНИЯ Высевающий аппарат, включающий бункер и дозатор, отличающийся тем, что дозатор выполнен в виде сужающегося прохода для семян и снабжен выталкивателем, выполненным в виде стержня с гнездом для семян, который установлен подвижно под углом к горизонтали и кинематически связан с выталкивающей звездочкой, а в обратном направлении - с возвратной пружиной.
