Винтовой высевающий аппарат

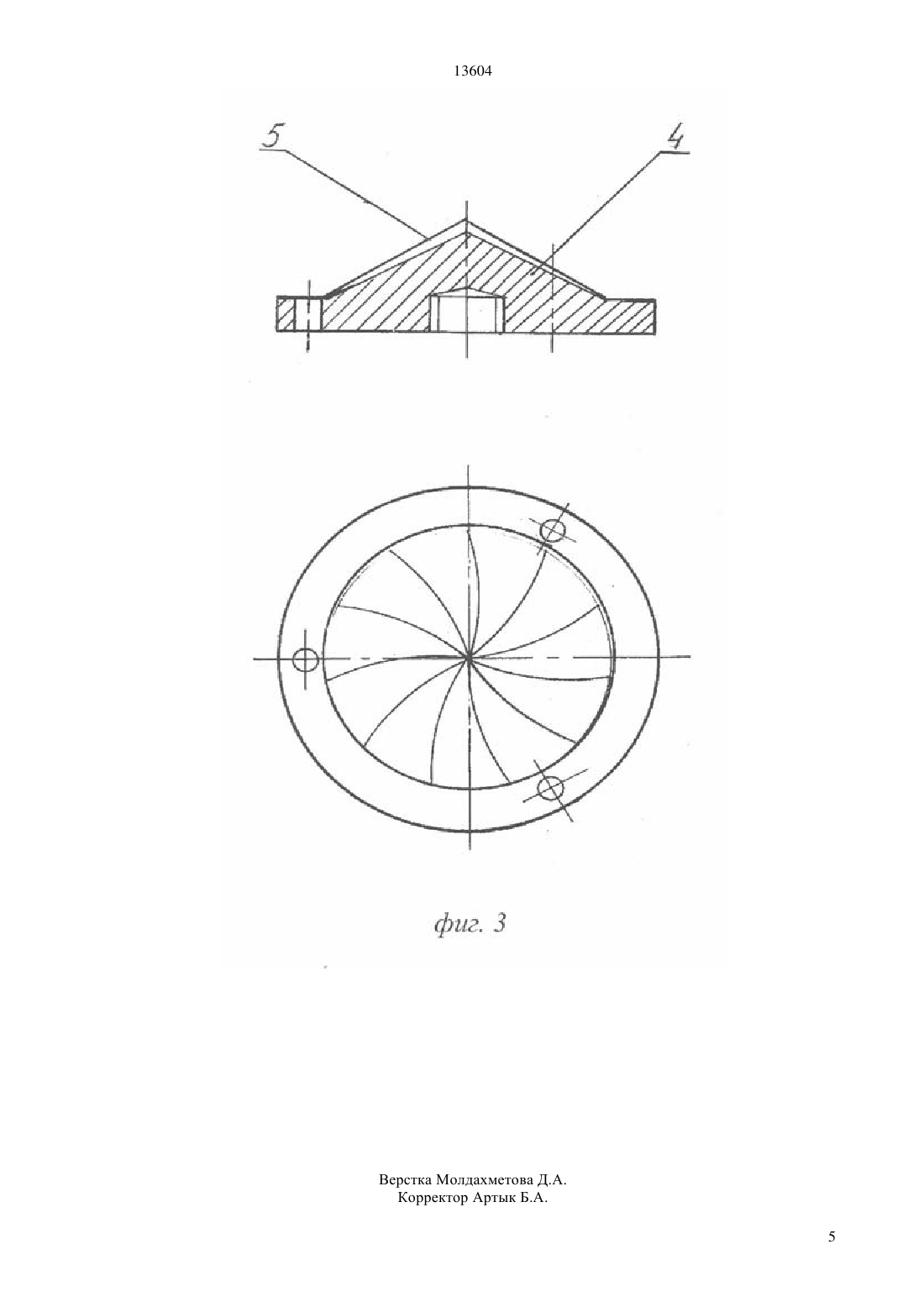

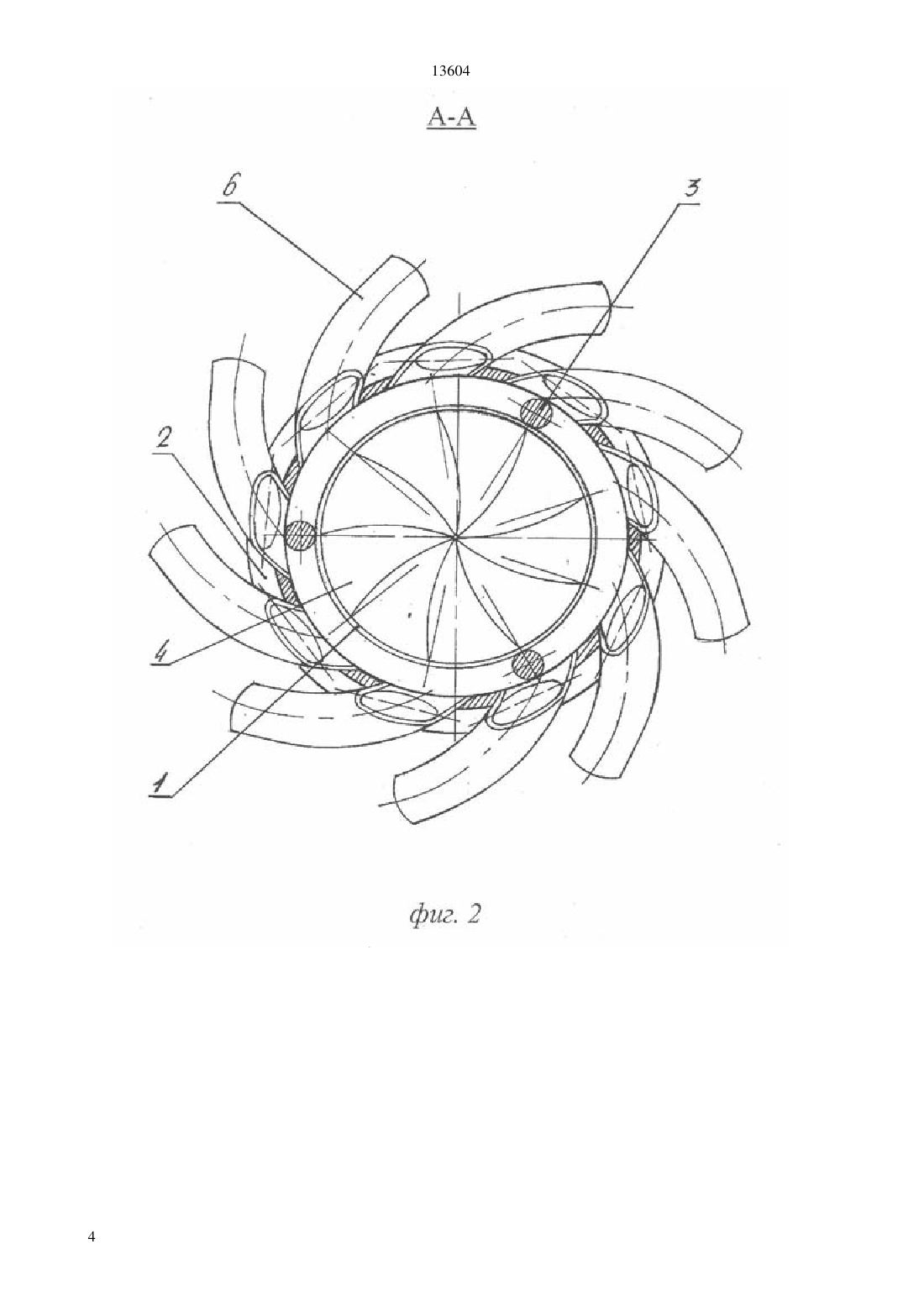

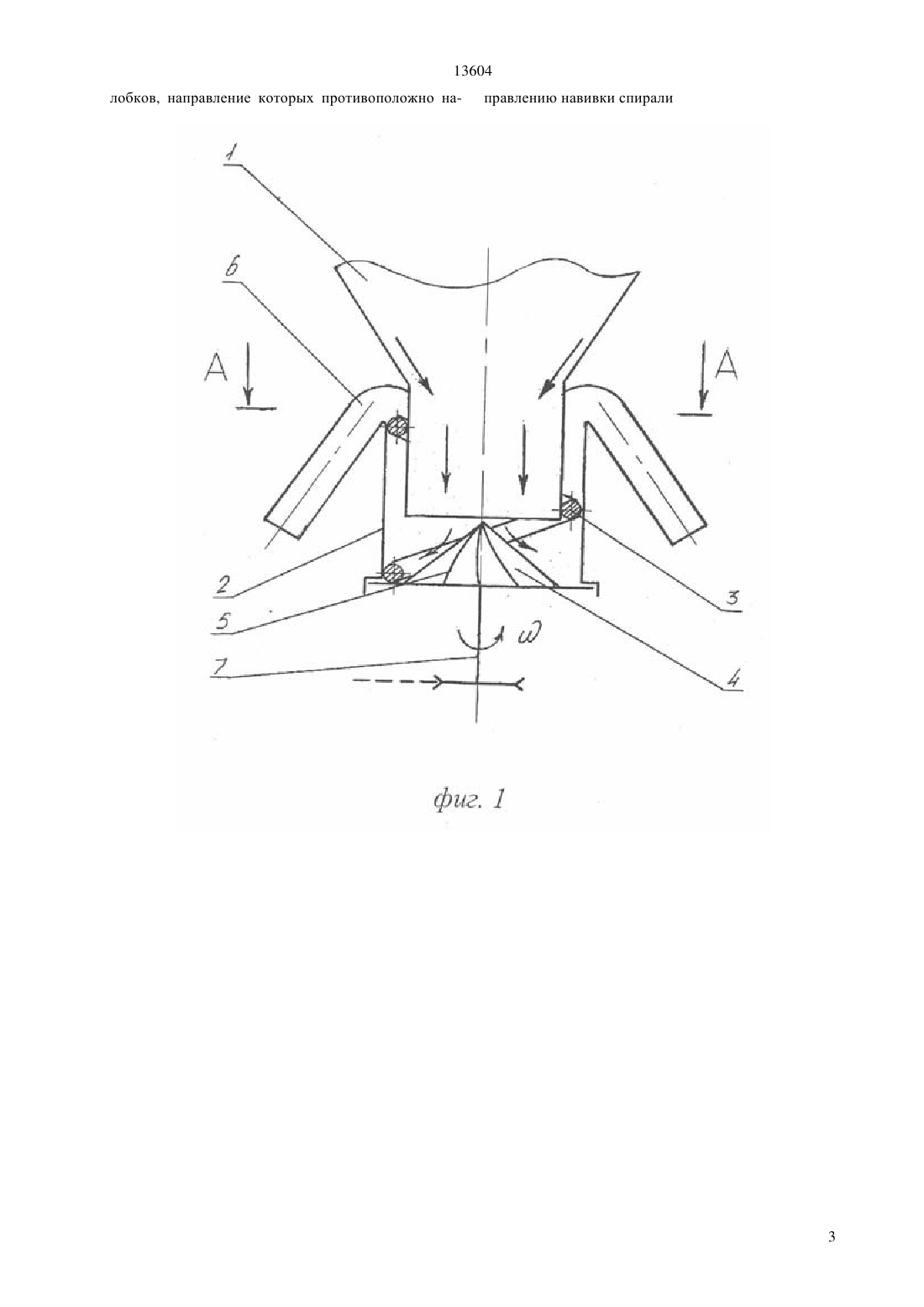

(51) 01 7/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Технической задачей предложенного устройства является обеспечение непрерывного поступления семян из бункера в межвитковое пространство винтовой спирали и устойчивого равномерного высева. Винтовой высевающий аппарат, содержит бункер, укрепленный в кожухе, транспортирующий элемент, выполненный в виде спирали, установленной в пространстве между стенками кожуха и бункера с возможностью вращения и прикрепленной нижним концом к дну кожуха, привод, соединенный с дном кожуха, выполненного подвижным и материалопроводы. На дне кожуха размещен конус,имеющий рифли, выполненные в виде винтовых желобков, направление которых противоположно направлению навивки спирали.(72) Адуов Мубарак Жазыкбаева Жазира Мейрхановна Каспаков Есеналы Жаксылыкович(73) Акционерное общество Казахский арготехнический университет им. С. Сейфуллина(56) Предварительный патент РК 11063, кл. А 01 С 7/16, 2002(57) Изобретение относится к сельскохозяйственному машиностроению, в частности к высевающим аппаратам, которые могут успешно использоваться в посевных машинах и в машинах для внесения сыпучих материалов и удобрений. 13604 Изобретение относится к сельскохозяйственному машиностроению, в частности к высевающим аппаратам, которые могут успешно использоваться в посевных машинах и в машинах для внесения сыпучих материалов и удобрений. Известен винтовой высевающий аппарат (а.с.,СССР 324973, кл. А 01 С 7/16, 1972) содержащий корпус-бункер с каналом для транспортировки семян. В корпусе расположен транспортирующий винт, в верхней части которого выполнена ячейка. Винт может быть многозаходным, тогда число ячеек равно числу заходов винта (каждый виток исходит из своей ячейки). Ячейка разрезана пополам канавкой, в которой находится клиновой выталкиватель. Кроме того, известен высевающий аппарат (а.с.,СССР 852217, кл. А 01 С 7/16, 1977), включающий бункер с транспортирующим элементом, установленным с возможностью вращения и имеющим ограничитель высева, при этом рабочий орган транспортирующего элемента выполнен в виде вертикально установленной цилиндрической пружины,. внутри которой размещен ограничитель высева,представляющий собой втулку с верхней конической частью, имеющей в нижней части радиальные отверстия для регулирования площади контакта ограничителя с пружиной. Несмотря на широкие функциональные возможности - высев семян различных культур и минеральных удобрений, известные устройства высевающих аппаратов обладают существенными недостатками не обеспечивают равномерности централизованного высева материалов по ширине захвата орудия, снижается точность дозирования высеваемого материала в условиях эксплуатации. Наиболее близким техническим решением по совокупности признаков и достигаемому положительному эффекту является высевающий аппарат (пред. патент 11063, кл. А 01 С 7/16, 2002), включающий в себя цилиндрический корпус, установленный в нем бункер с нагнетательной воздушной камерой,внутреннюю обойму с лопастями, внешнюю обойму, материалопроводы и механизм привода. В цилиндрическом корпусе установлена винтовая пружина с возможностью вращения, внутри которой выполнена конусная обечайка, соединенная пневмопроводами с нагнетательной воздушной камерой. Тем не менее, данное высевающее устройство имеет следующие недостатки происходит скопление и защемление семян у основания пневмопроводов конусной обечайки, в результате чего ухудшается поступление сыпучего материала в межвитковое пространство винтовой пружины, тем самым,нарушая процесс непрерывного высева. Технической задачей предложенного устройства является обеспечение непрерывного поступления семян из бункера в межвитковое пространство винтовой спирали и устойчивого равномерного высева. Это достигается тем, что в винтовом высевающем аппарате содержащем бункер, укрепленный в кожухе, транспортирующий элемент, выполненный в виде спирали, установленной в пространстве меж 2 ду стенками кожуха и бункера с возможностью вращения и прикрепленной нижним концом к дну кожуха, привод, соединенный с дном кожуха, на котором под бункером установлен конус, а так же материалопроводы, согласно изобретению на конусе выполнены рифли, выполненные в виде винтовых желобков, направление которых противоположно направлению навивки спирали. Сущность предложенного решения поясняется чертежами, где на фиг. 1 - общий вид, фиг. 2 - разрез по А-А, фиг. 3 - вид конуса. Винтовой высевающий аппарат включает бункер 1 верхняя часть, которого имеет коническую, а нижняя часть цилиндрическую форму, причем цилиндрическая часть размещена в кожухе 2 образуя межстенное пространство, внутри которого размещена винтовая спираль 3, прикрепленная нижним концом к дну кожуха с возможностью вращения. На дне кожуха размещен конус 4, который снабжен рифлями 5 размещенными по винтовой линии по конической части, направление которых противоположно направлению навивки спирали 3, причем количество рифлей 5 на конусе 4 должно быть равно или кратно количеству витков винтовой спирали 3. В верхней части кожуха 2- размещены материалопроводы 6. Привод конуса 4 с винтовой спиралью 3 осуществляется от механизма привода 7. Устройство работает следующим образом. При включение механизма привода 7 винтовая спираль 3 с конусом 4 совершают вращательное движение. Сыпучий материал из бункера 7 самотеком поступает на конус 4 с рифлями 5 и направляется к винтовой спирали 3 и далее в материалопроводы 6. Конус 4 делит транспортируемую массу на равные части и направляет по рифлям 5 в межвитковое пространство винтовой спирали 3. При этом каждый виток спирали 3 захватывает высевающий материал,поступающий по рифлям 5 конуса и непрерывным потоком транспортирует к материалрпроводам б и далее к сошникам (на чертеже не показаны, т.к. это общеизвестное устройство). Подобное выполнение винтового высевающего аппарата, а также особенность технического процесса позволит уменьшить влияние колебаний посевного агрегата на равномерность высева, обеспечит непрерывное поступление семян из бункера в межвитковое пространство спирали, и равномерность высева, а также снизит габариты и металлоемкость сеялки. ФОРМУЛА ИЗОБРЕТЕНИЯ Винтовой высевающий аппарат, содержащий бункер, укрепленный в кожухе, транспортирующий элемент, выполненный в виде спирали, установленной в пространстве между стенками кожуха и бункера с возможностью вращения, и прикрепленной нижним концом к дну кожуха, выполненного подвижным, привод, соединенный с дном кожуха, на котором под бункером установлен конус, а также материалопроводы, отличающийся тем, что на конусе выполнены рифли, выполненные в виде же 13604 лобков, направление которых противоположно на правлению навивки спирали
