Устройство для накостного остеосинтеза

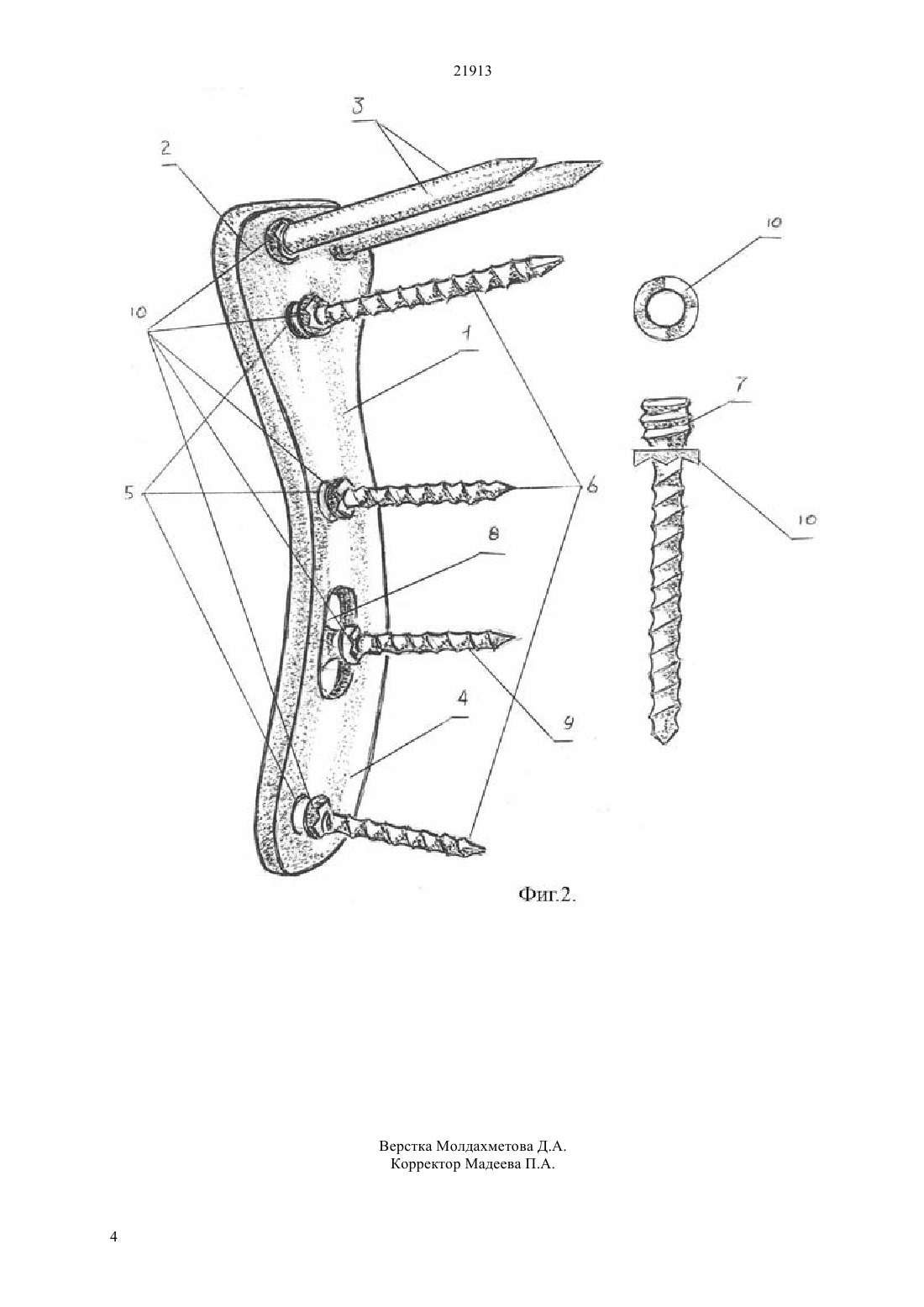

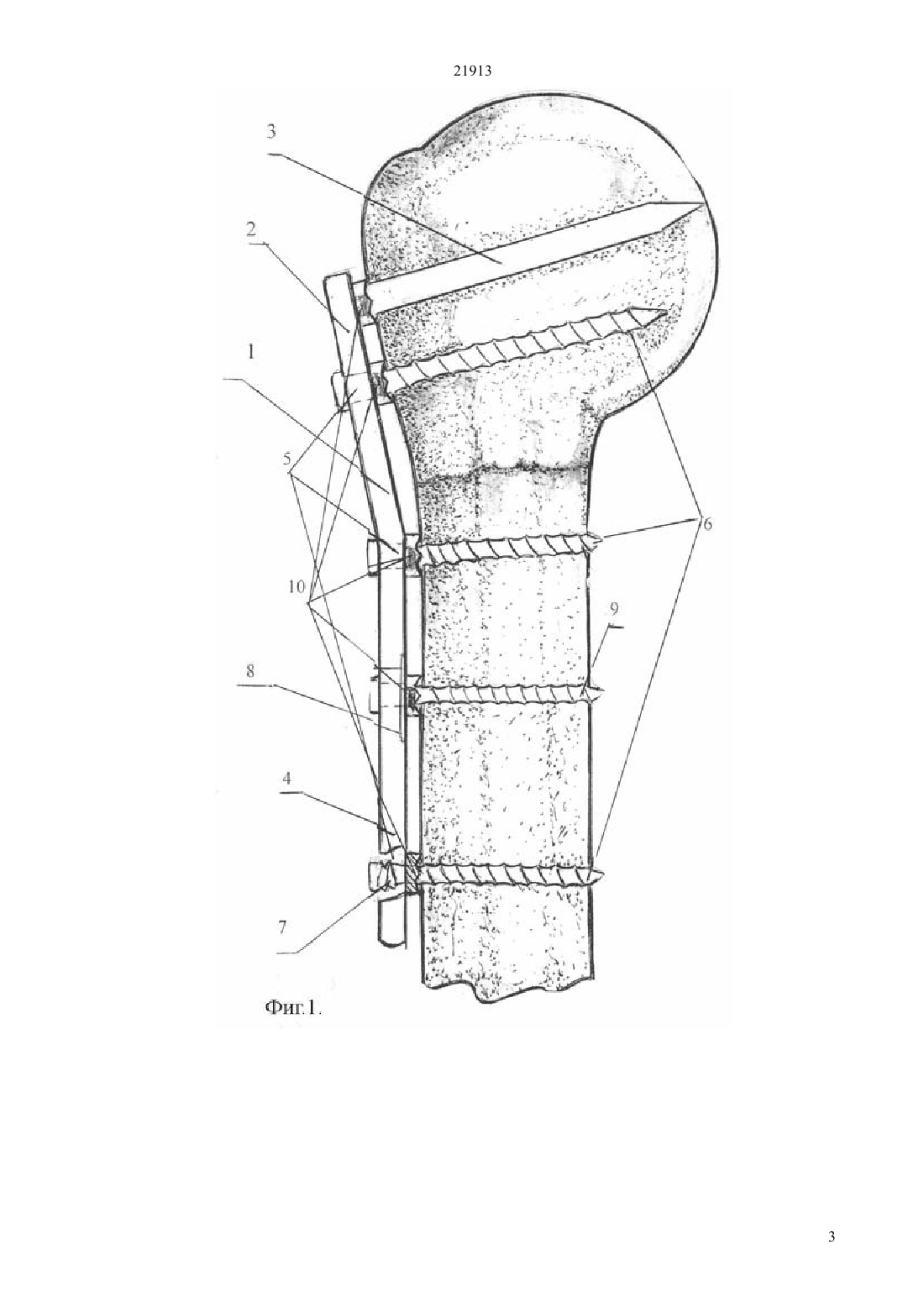

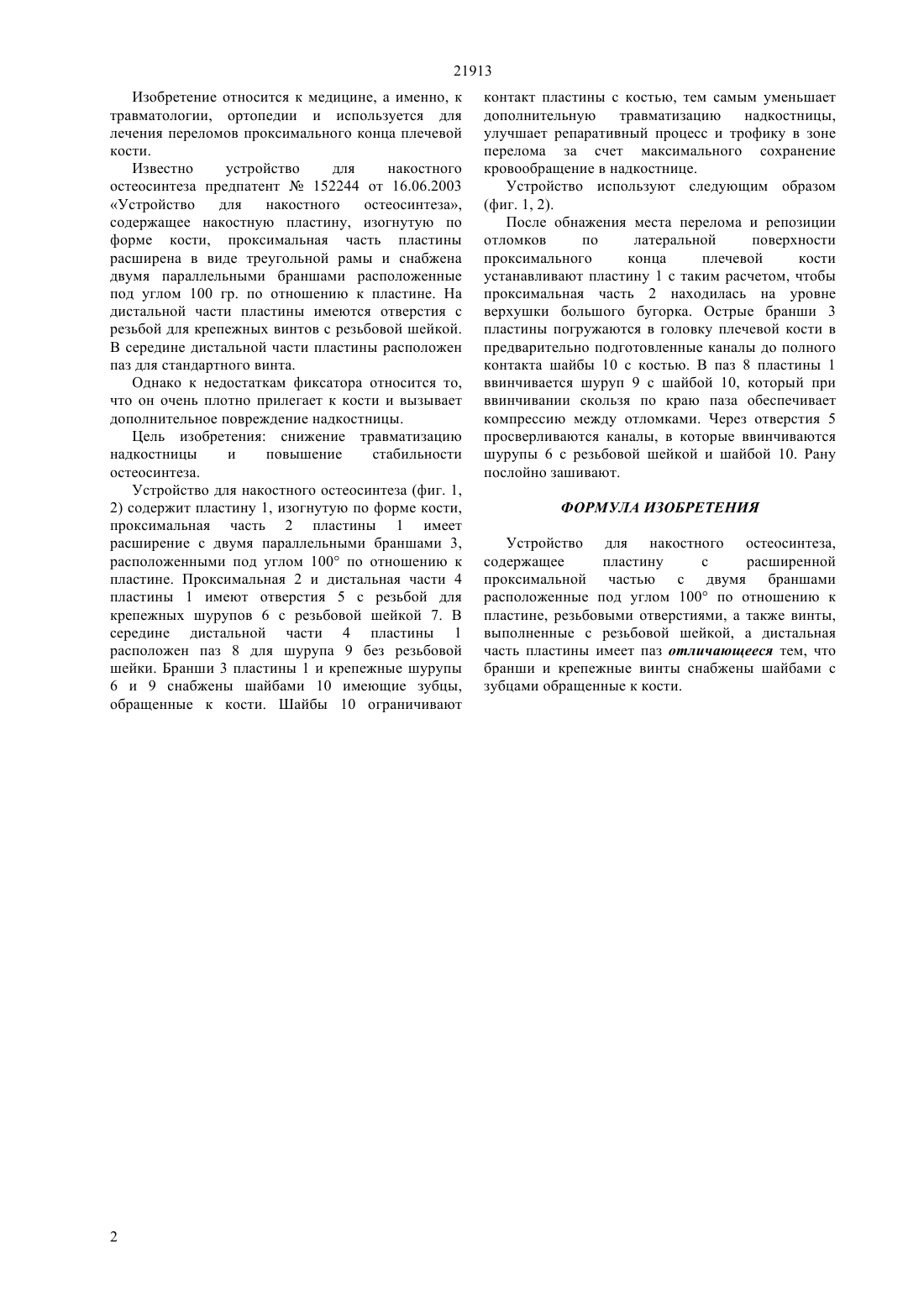

(51) А 61 В 17/58 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО ДЛЯ НАКОСТНОГО ОСТЕОСИНТЕЗА(57) Изобретение относится к медицине, а именно,к травматологии, ортопедии. Устройство содержит изогнутую пластину по форме кости. Проксимальная часть устройства снабжена двумя параллельными браншами, расположенными под углом 100 и отверстия с резьбой под винты с резьбовой шейкой. Бранши и крепежные винты пластины снабжены шайбами с зубцами обращенные к кости.(72) Набиев Ергали Нугманович Батпенов Нурлан Джумагулович Рахимов Серик Кульчанович(73) Республиканское государственное казенное предприятие Научно-исследовательский институт травматологии и ортопедии Министерства здравоохранения Республики Казахстан(56) Предварительный патент РК 15244, МПК А 61 В 17/58, 2005 21913 Изобретение относится к медицине, а именно, к травматологии, ортопедии и используется для лечения переломов проксимального конца плечевой кости. Известно устройство для накостного остеосинтеза предпатент 152244 от 16.06.2003 Устройство для накостного остеосинтеза,содержащее накостную пластину, изогнутую по форме кости, проксимальная часть пластины расширена в виде треугольной рамы и снабжена двумя параллельными браншами расположенные под углом 100 гр. по отношению к пластине. На дистальной части пластины имеются отверстия с резьбой для крепежных винтов с резьбовой шейкой. В середине дистальной части пластины расположен паз для стандартного винта. Однако к недостаткам фиксатора относится то,что он очень плотно прилегает к кости и вызывает дополнительное повреждение надкостницы. Цель изобретения снижение травматизацию надкостницы и повышение стабильности остеосинтеза. Устройство для накостного остеосинтеза (фиг. 1,2) содержит пластину 1, изогнутую по форме кости,проксимальная часть 2 пластины 1 имеет расширение с двумя параллельными браншами 3,расположенными под углом 100 по отношению к пластине. Проксимальная 2 и дистальная части 4 пластины 1 имеют отверстия 5 с резьбой для крепежных шурупов 6 с резьбовой шейкой 7. В середине дистальной части 4 пластины 1 расположен паз 8 для шурупа 9 без резьбовой шейки. Бранши 3 пластины 1 и крепежные шурупы 6 и 9 снабжены шайбами 10 имеющие зубцы,обращенные к кости. Шайбы 10 ограничивают контакт пластины с костью, тем самым уменьшает дополнительную травматизацию надкостницы,улучшает репаративный процесс и трофику в зоне перелома за счет максимального сохранение кровообращение в надкостнице. Устройство используют следующим образом(фиг. 1, 2). После обнажения места перелома и репозиции отломков по латеральной поверхности проксимального конца плечевой кости устанавливают пластину 1 с таким расчетом, чтобы проксимальная часть 2 находилась на уровне верхушки большого бугорка. Острые бранши 3 пластины погружаются в головку плечевой кости в предварительно подготовленные каналы до полного контакта шайбы 10 с костью. В паз 8 пластины 1 ввинчивается шуруп 9 с шайбой 10, который при ввинчивании скользя по краю паза обеспечивает компрессию между отломками. Через отверстия 5 просверливаются каналы, в которые ввинчиваются шурупы 6 с резьбовой шейкой и шайбой 10. Рану послойно зашивают. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для накостного остеосинтеза,содержащее пластину с расширенной проксимальной частью с двумя браншами расположенные под углом 100 по отношению к пластине, резьбовыми отверстиями, а также винты,выполненные с резьбовой шейкой, а дистальная часть пластины имеет паз отличающееся тем, что бранши и крепежные винты снабжены шайбами с зубцами обращенные к кости.
