Горелка

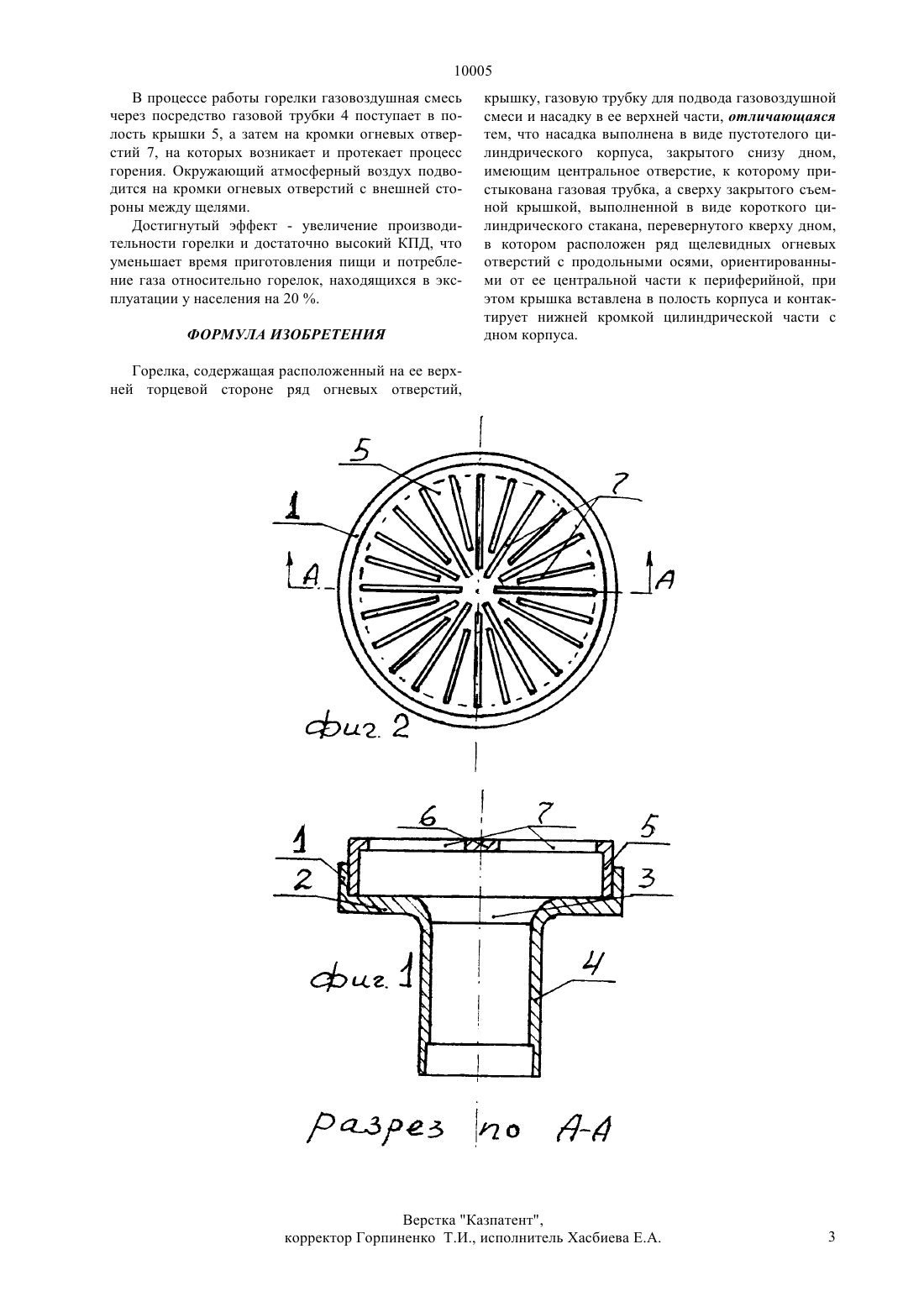

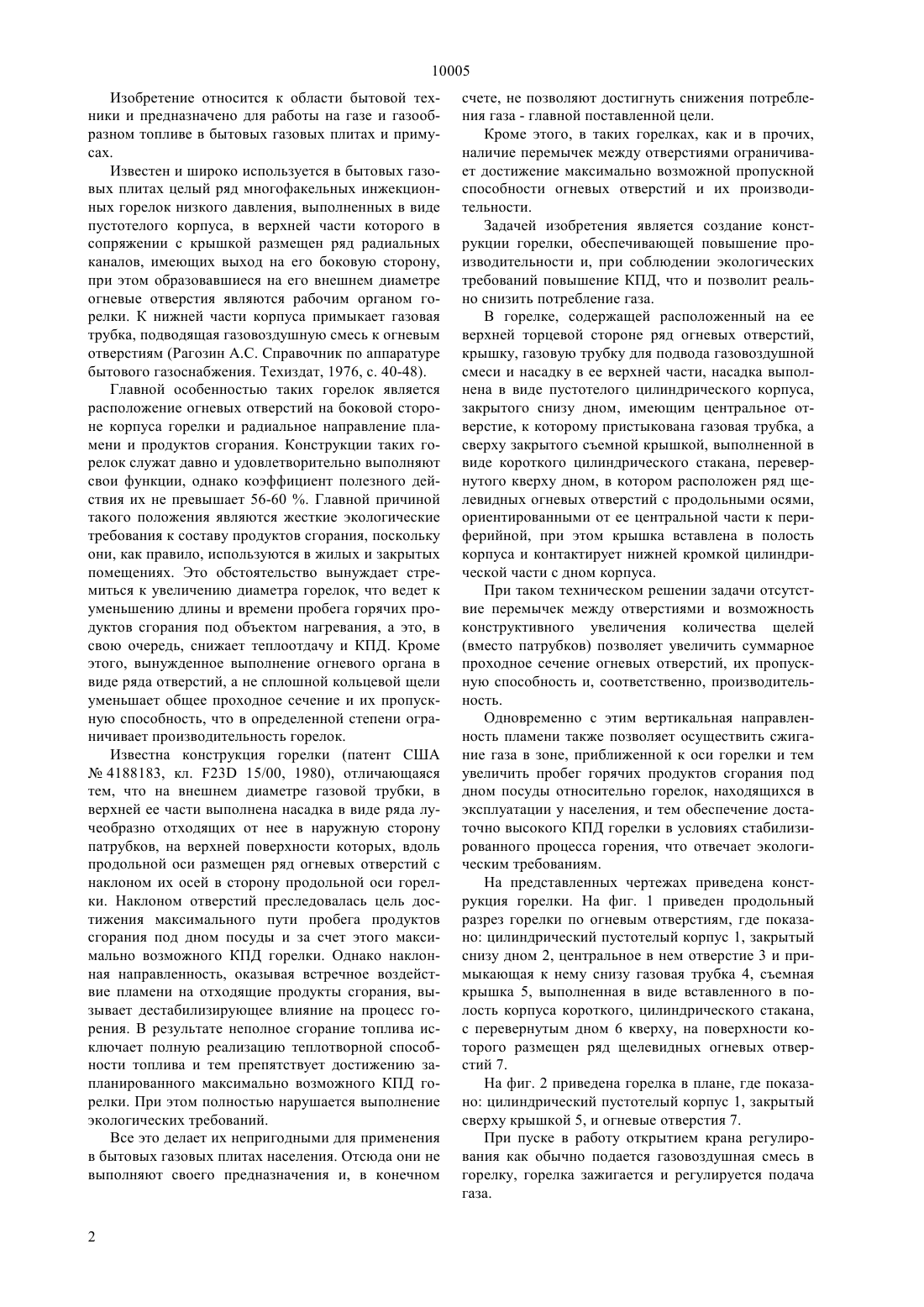

(51)7 23 14/02 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(76) Казанский Евгений Константинович Феофанов Вадим Степанович(57) Изобретение относится к бытовой технике, в частности к горелкам, предназначенным для работы на газе и газообразном топливе в бытовых газовых плитах и примусах. Технический результат изобретения - повышение производительности и КПД горелки при соблюдении экологических требований. Это достигается тем, что в горелке, содержащей расположенный на ее верхней торцевой стороне ряд огневых отверстий, крышку, газовую трубку для подвода газовоздушной смеси и насадку в ее верхней части, насадка выполнена в виде пустотелого цилиндрического корпуса, закрытого снизу дном,имеющим центральное отверстие, к которому пристыкована газовая трубка, а сверху закрытого съемной крышкой, выполненной в виде короткого цилиндрического стакана, перевернутого кверху дном,в котором расположен ряд щелевидных огневых отверстий с продольными осями, ориентированными от ее центральной части к периферийной, при этом крышка вставлена в полость корпуса и контактирует нижней кромкой цилиндрической части с дном корпуса. 10005 Изобретение относится к области бытовой техники и предназначено для работы на газе и газообразном топливе в бытовых газовых плитах и примусах. Известен и широко используется в бытовых газовых плитах целый ряд многофакельных инжекционных горелок низкого давления, выполненных в виде пустотелого корпуса, в верхней части которого в сопряжении с крышкой размещен ряд радиальных каналов, имеющих выход на его боковую сторону,при этом образовавшиеся на его внешнем диаметре огневые отверстия являются рабочим органом горелки. К нижней части корпуса примыкает газовая трубка, подводящая газовоздушную смесь к огневым отверстиям (Рагозин А.С. Справочник по аппаратуре бытового газоснабжения. Техиздат, 1976, с. 40-48). Главной особенностью таких горелок является расположение огневых отверстий на боковой стороне корпуса горелки и радиальное направление пламени и продуктов сгорания. Конструкции таких горелок служат давно и удовлетворительно выполняют свои функции, однако коэффициент полезного действия их не превышает 56-60 . Главной причиной такого положения являются жесткие экологические требования к составу продуктов сгорания, поскольку они, как правило, используются в жилых и закрытых помещениях. Это обстоятельство вынуждает стремиться к увеличению диаметра горелок, что ведет к уменьшению длины и времени пробега горячих продуктов сгорания под объектом нагревания, а это, в свою очередь, снижает теплоотдачу и КПД. Кроме этого, вынужденное выполнение огневого органа в виде ряда отверстий, а не сплошной кольцевой щели уменьшает общее проходное сечение и их пропускную способность, что в определенной степени ограничивает производительность горелок. Известна конструкция горелки (патент США 4188183, кл. 23 15/00, 1980), отличающаяся тем, что на внешнем диаметре газовой трубки, в верхней ее части выполнена насадка в виде ряда лучеобразно отходящих от нее в наружную сторону патрубков, на верхней поверхности которых, вдоль продольной оси размещен ряд огневых отверстий с наклоном их осей в сторону продольной оси горелки. Наклоном отверстий преследовалась цель достижения максимального пути пробега продуктов сгорания под дном посуды и за счет этого максимально возможного КПД горелки. Однако наклонная направленность, оказывая встречное воздействие пламени на отходящие продукты сгорания, вызывает дестабилизирующее влияние на процесс горения. В результате неполное сгорание топлива исключает полную реализацию теплотворной способности топлива и тем препятствует достижению запланированного максимально возможного КПД горелки. При этом полностью нарушается выполнение экологических требований. Все это делает их непригодными для применения в бытовых газовых плитах населения. Отсюда они не выполняют своего предназначения и, в конечном счете, не позволяют достигнуть снижения потребления газа - главной поставленной цели. Кроме этого, в таких горелках, как и в прочих,наличие перемычек между отверстиями ограничивает достижение максимально возможной пропускной способности огневых отверстий и их производительности. Задачей изобретения является создание конструкции горелки, обеспечивающей повышение производительности и, при соблюдении экологических требований повышение КПД, что и позволит реально снизить потребление газа. В горелке, содержащей расположенный на ее верхней торцевой стороне ряд огневых отверстий,крышку, газовую трубку для подвода газовоздушной смеси и насадку в ее верхней части, насадка выполнена в виде пустотелого цилиндрического корпуса,закрытого снизу дном, имеющим центральное отверстие, к которому пристыкована газовая трубка, а сверху закрытого съемной крышкой, выполненной в виде короткого цилиндрического стакана, перевернутого кверху дном, в котором расположен ряд щелевидных огневых отверстий с продольными осями,ориентированными от ее центральной части к периферийной, при этом крышка вставлена в полость корпуса и контактирует нижней кромкой цилиндрической части с дном корпуса. При таком техническом решении задачи отсутствие перемычек между отверстиями и возможность конструктивного увеличения количества щелей(вместо патрубков) позволяет увеличить суммарное проходное сечение огневых отверстий, их пропускную способность и, соответственно, производительность. Одновременно с этим вертикальная направленность пламени также позволяет осуществить сжигание газа в зоне, приближенной к оси горелки и тем увеличить пробег горячих продуктов сгорания под дном посуды относительно горелок, находящихся в эксплуатации у населения, и тем обеспечение достаточно высокого КПД горелки в условиях стабилизированного процесса горения, что отвечает экологическим требованиям. На представленных чертежах приведена конструкция горелки. На фиг. 1 приведен продольный разрез горелки по огневым отверстиям, где показано цилиндрический пустотелый корпус 1, закрытый снизу дном 2, центральное в нем отверстие 3 и примыкающая к нему снизу газовая трубка 4, съемная крышка 5, выполненная в виде вставленного в полость корпуса короткого, цилиндрического стакана,с перевернутым дном 6 кверху, на поверхности которого размещен ряд щелевидных огневых отверстий 7. На фиг. 2 приведена горелка в плане, где показано цилиндрический пустотелый корпус 1, закрытый сверху крышкой 5, и огневые отверстия 7. При пуске в работу открытием крана регулирования как обычно подается газовоздушная смесь в горелку, горелка зажигается и регулируется подача газа. 10005 В процессе работы горелки газовоздушная смесь через посредство газовой трубки 4 поступает в полость крышки 5, а затем на кромки огневых отверстий 7, на которых возникает и протекает процесс горения. Окружающий атмосферный воздух подводится на кромки огневых отверстий с внешней стороны между щелями. Достигнутый эффект - увеличение производительности горелки и достаточно высокий КПД, что уменьшает время приготовления пищи и потребление газа относительно горелок, находящихся в эксплуатации у населения на 20 . ФОРМУЛА ИЗОБРЕТЕНИЯ крышку, газовую трубку для подвода газовоздушной смеси и насадку в ее верхней части, отличающаяся тем, что насадка выполнена в виде пустотелого цилиндрического корпуса, закрытого снизу дном,имеющим центральное отверстие, к которому пристыкована газовая трубка, а сверху закрытого съемной крышкой, выполненной в виде короткого цилиндрического стакана, перевернутого кверху дном,в котором расположен ряд щелевидных огневых отверстий с продольными осями, ориентированными от ее центральной части к периферийной, при этом крышка вставлена в полость корпуса и контактирует нижней кромкой цилиндрической части с дном корпуса. Горелка, содержащая расположенный на ее верхней торцевой стороне ряд огневых отверстий, Верстка Казпатент,корректор Горпиненко Т.И., исполнитель Хасбиева Е.А.
