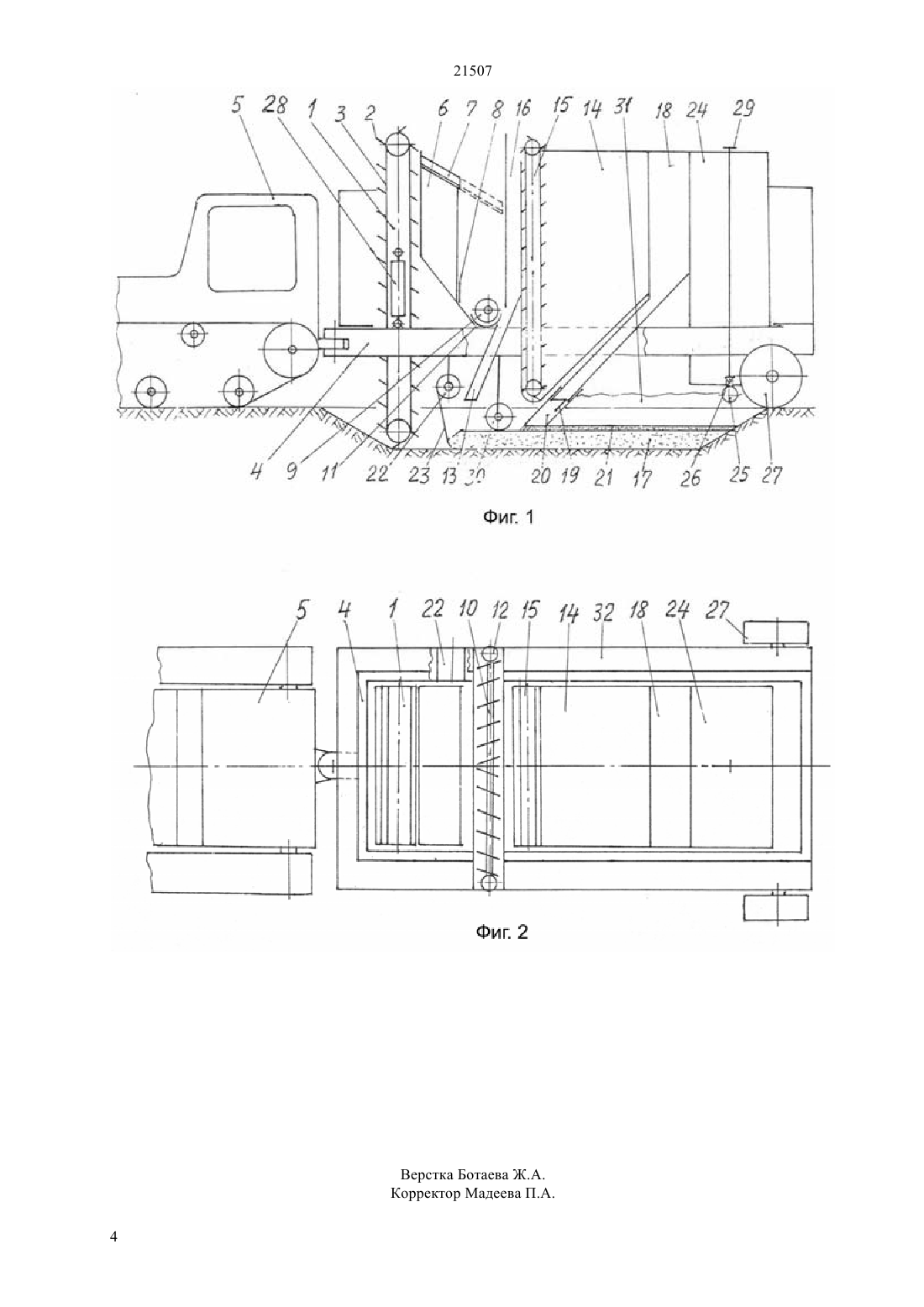

Многоковшовый экскаватор

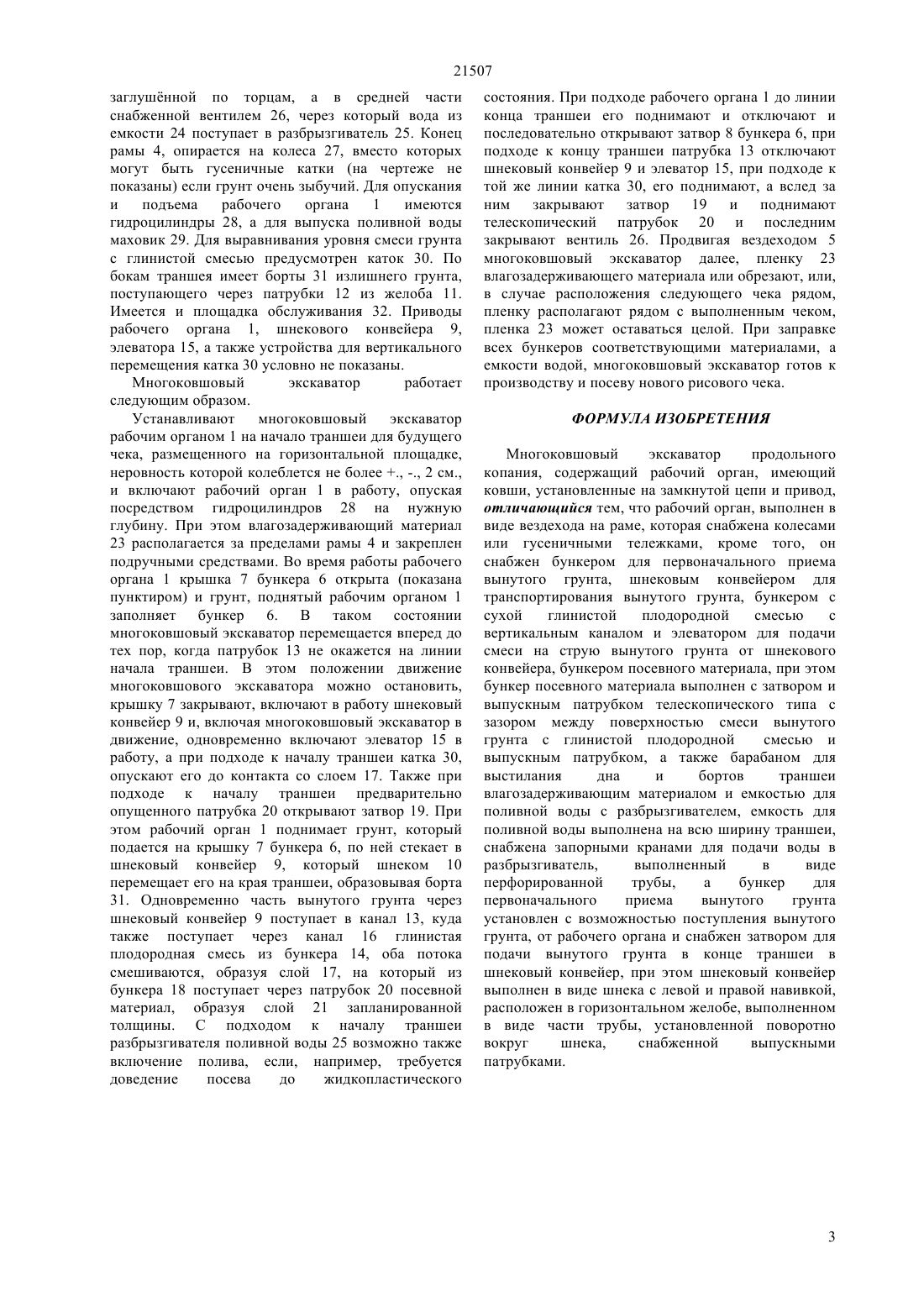

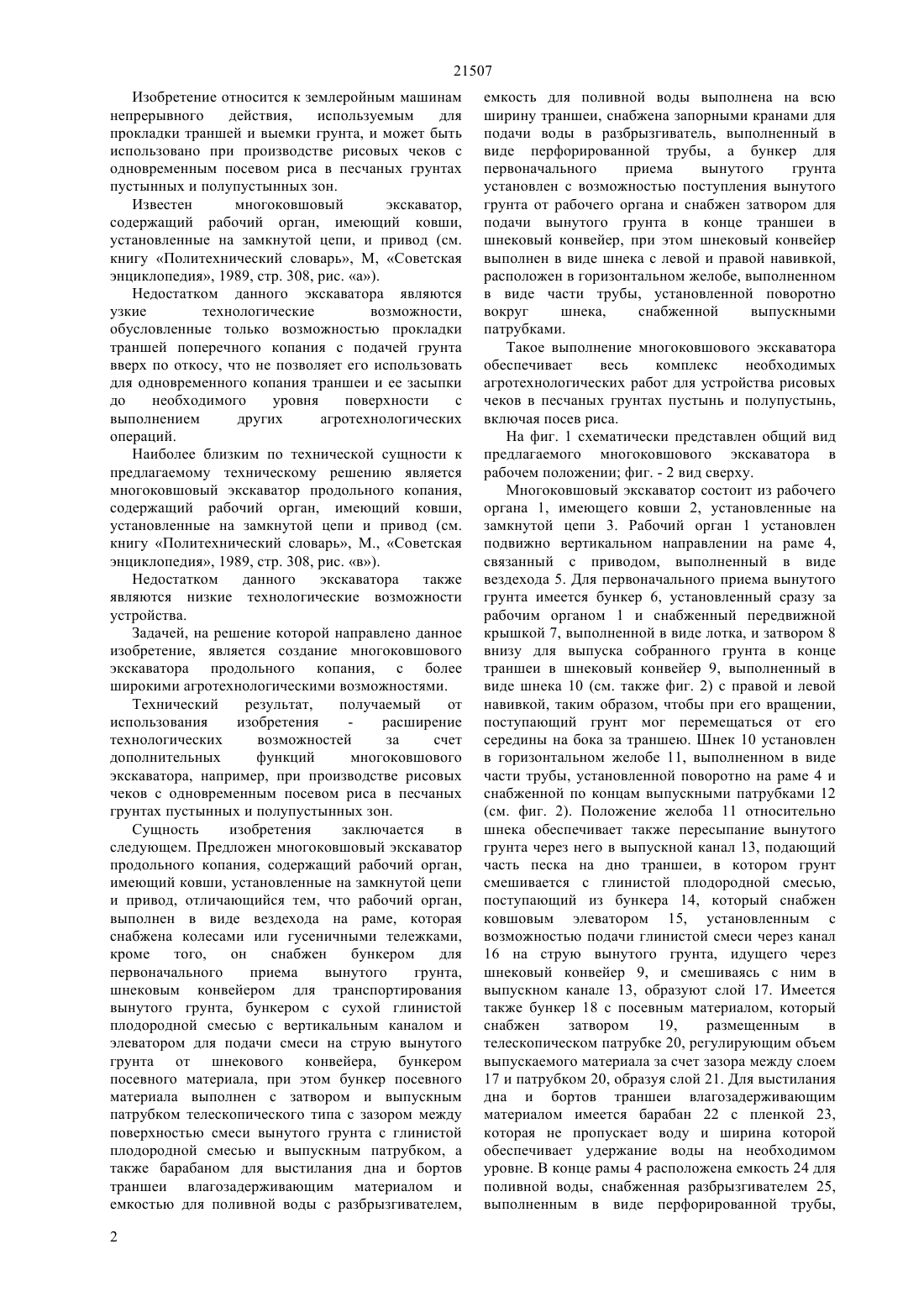

(51) 01 49/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ которая снабжена колесами или гусеничными тележками. Экскаватор снабжен бункером для первоначального приема вынутого грунта,шнековым конвейером для транспортирования вынутого грунта , бункером с сухой глинистой плодородной смесью с вертикальным каналом и элеватором для подачи смеси на струю вынутого грунта от шнекового конвейера, бункером посевного материала, при этом бункер посевного материала выполнен с затвором и выпускным патрубком телескопического типа с зазором между поверхностью смеси вынутого грунта с глинистой плодородной смесью и выпускным патрубком, а также барабаном для выстилания дна и бортов траншеи влагозадерживающим материалом и емкостью для поливной воды с разбрызгивателем,емкость для поливной воды выполнена на всю ширину траншеи, снабжена запорными кранами для подачи воды в разбрызгиватель, выполненный в виде перфорированной трубы, а бункер для первоначального приема вынутого грунта установлен с возможностью поступления вынутого грунта от рабочего органа и снабжен затвором для подачи вынутого грунта в конце траншеи в шнековый конвейер, при этом шнековый конвейер выполнен в виде шнека с левой и правой навивкой,расположен в горизонтальном желобе, выполненном в виде части трубы, установленной поворотно вокруг шнека,снабженной выпускными патрубками.(72) Асангалиев Елибек Атрауович Асангалиева Мадина Елибековна Дейнеко Павел Федорович Еспергенов Жанболат Кабдрашитович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к землеройным машинам непрерывного действия, используемым для прокладки траншей и выемки грунта, и может быть использовано при производстве рисовых чеков с одновременным посевом риса в песчаных грунтах пустынных и полупустынных зон. Задачей, на решение которой направлено данное изобретение,является создание многоковшового экскаватора продольного копания,с более широкими агротехнологическими возможностями. Технический результат,получаемый от использования изобретения расширение технологических возможностей экскаватора. Предложен многоковшовый экскаватор продольного копания, содержащий рабочий орган, имеющий ковши, установленные на замкнутой цепи и привод. Рабочий орган, выполнен в виде вездехода на раме, 21507 Изобретение относится к землеройным машинам непрерывного действия,используемым для прокладки траншей и выемки грунта, и может быть использовано при производстве рисовых чеков с одновременным посевом риса в песчаных грунтах пустынных и полупустынных зон. Известен многоковшовый экскаватор,содержащий рабочий орган, имеющий ковши,установленные на замкнутой цепи, и привод (см. книгу Политехнический словарь, М, Советская энциклопедия, 1989, стр. 308, рис. а). Недостатком данного экскаватора являются узкие технологические возможности,обусловленные только возможностью прокладки траншей поперечного копания с подачей грунта вверх по откосу, что не позволяет его использовать для одновременного копания траншеи и ее засыпки до необходимого уровня поверхности с выполнением других агротехнологических операций. Наиболее близким по технической сущности к предлагаемому техническому решению является многоковшовый экскаватор продольного копания,содержащий рабочий орган, имеющий ковши,установленные на замкнутой цепи и привод (см. книгу Политехнический словарь, М., Советская энциклопедия, 1989, стр. 308, рис. в). Недостатком данного экскаватора также являются низкие технологические возможности устройства. Задачей, на решение которой направлено данное изобретение, является создание многоковшового экскаватора продольного копания, с более широкими агротехнологическими возможностями. Технический результат,получаемый от использования изобретения расширение технологических возможностей за счет дополнительных функций многоковшового экскаватора, например, при производстве рисовых чеков с одновременным посевом риса в песчаных грунтах пустынных и полупустынных зон. Сущность изобретения заключается в следующем. Предложен многоковшовый экскаватор продольного копания, содержащий рабочий орган,имеющий ковши, установленные на замкнутой цепи и привод, отличающийся тем, что рабочий орган,выполнен в виде вездехода на раме, которая снабжена колесами или гусеничными тележками,кроме того,он снабжен бункером для первоначального приема вынутого грунта,шнековым конвейером для транспортирования вынутого грунта, бункером с сухой глинистой плодородной смесью с вертикальным каналом и элеватором для подачи смеси на струю вынутого грунта от шнекового конвейера, бункером посевного материала, при этом бункер посевного материала выполнен с затвором и выпускным патрубком телескопического типа с зазором между поверхностью смеси вынутого грунта с глинистой плодородной смесью и выпускным патрубком, а также барабаном для выстилания дна и бортов траншеи влагозадерживающим материалом и емкостью для поливной воды с разбрызгивателем,2 емкость для поливной воды выполнена на всю ширину траншеи, снабжена запорными кранами для подачи воды в разбрызгиватель, выполненный в виде перфорированной трубы, а бункер для первоначального приема вынутого грунта установлен с возможностью поступления вынутого грунта от рабочего органа и снабжен затвором для подачи вынутого грунта в конце траншеи в шнековый конвейер, при этом шнековый конвейер выполнен в виде шнека с левой и правой навивкой,расположен в горизонтальном желобе, выполненном в виде части трубы, установленной поворотно вокруг шнека,снабженной выпускными патрубками. Такое выполнение многоковшового экскаватора обеспечивает весь комплекс необходимых агротехнологических работ для устройства рисовых чеков в песчаных грунтах пустынь и полупустынь,включая посев риса. На фиг. 1 схематически представлен общий вид предлагаемого многоковшового экскаватора в рабочем положении фиг. - 2 вид сверху. Многоковшовый экскаватор состоит из рабочего органа 1, имеющего ковши 2, установленные на замкнутой цепи 3. Рабочий орган 1 установлен подвижно вертикальном направлении на раме 4,связанный с приводом, выполненный в виде вездехода 5. Для первоначального приема вынутого грунта имеется бункер 6, установленный сразу за рабочим органом 1 и снабженный передвижной крышкой 7, выполненной в виде лотка, и затвором 8 внизу для выпуска собранного грунта в конце траншеи в шнековый конвейер 9, выполненный в виде шнека 10 (см. также фиг. 2) с правой и левой навивкой, таким образом, чтобы при его вращении,поступающий грунт мог перемещаться от его середины на бока за траншею. Шнек 10 установлен в горизонтальном желобе 11, выполненном в виде части трубы, установленной поворотно на раме 4 и снабженной по концам выпускными патрубками 12(см. фиг. 2). Положение желоба 11 относительно шнека обеспечивает также пересыпание вынутого грунта через него в выпускной канал 13, подающий часть песка на дно траншеи, в котором грунт смешивается с глинистой плодородной смесью,поступающий из бункера 14, который снабжен ковшовым элеватором 15, установленным с возможностью подачи глинистой смеси через канал 16 на струю вынутого грунта, идущего через шнековый конвейер 9, и смешиваясь с ним в выпускном канале 13, образуют слой 17. Имеется также бункер 18 с посевным материалом, который снабжен затвором 19,размещенным в телескопическом патрубке 20, регулирующим объем выпускаемого материала за счет зазора между слоем 17 и патрубком 20, образуя слой 21. Для выстилания дна и бортов траншеи влагозадерживающим материалом имеется барабан 22 с пленкой 23,которая не пропускает воду и ширина которой обеспечивает удержание воды на необходимом уровне. В конце рамы 4 расположена емкость 24 для поливной воды, снабженная разбрызгивателем 25,выполненным в виде перфорированной трубы, 21507 заглушнной по торцам, а в средней части снабженной вентилем 26, через который вода из емкости 24 поступает в разбрызгиватель 25. Конец рамы 4, опирается на колеса 27, вместо которых могут быть гусеничные катки (на чертеже не показаны) если грунт очень зыбучий. Для опускания и подъема рабочего органа 1 имеются гидроцилиндры 28, а для выпуска поливной воды маховик 29. Для выравнивания уровня смеси грунта с глинистой смесью предусмотрен каток 30. По бокам траншея имеет борты 31 излишнего грунта,поступающего через патрубки 12 из желоба 11. Имеется и площадка обслуживания 32. Приводы рабочего органа 1, шнекового конвейера 9,элеватора 15, а также устройства для вертикального перемещения катка 30 условно не показаны. Многоковшовый экскаватор работает следующим образом. Устанавливают многоковшовый экскаватор рабочим органом 1 на начало траншеи для будущего чека, размещенного на горизонтальной площадке,неровность которой колеблется не более ., -., 2 см.,и включают рабочий орган 1 в работу, опуская посредством гидроцилиндров 28 на нужную глубину. При этом влагозадерживающий материал 23 располагается за пределами рамы 4 и закреплен подручными средствами. Во время работы рабочего органа 1 крышка 7 бункера 6 открыта (показана пунктиром) и грунт, поднятый рабочим органом 1 заполняет бункер 6. В таком состоянии многоковшовый экскаватор перемещается вперед до тех пор, когда патрубок 13 не окажется на линии начала траншеи. В этом положении движение многоковшового экскаватора можно остановить,крышку 7 закрывают, включают в работу шнековый конвейер 9 и, включая многоковшовый экскаватор в движение, одновременно включают элеватор 15 в работу, а при подходе к началу траншеи катка 30,опускают его до контакта со слоем 17. Также при подходе к началу траншеи предварительно опущенного патрубка 20 открывают затвор 19. При этом рабочий орган 1 поднимает грунт, который подается на крышку 7 бункера 6, по ней стекает в шнековый конвейер 9, который шнеком 10 перемещает его на края траншеи, образовывая борта 31. Одновременно часть вынутого грунта через шнековый конвейер 9 поступает в канал 13, куда также поступает через канал 16 глинистая плодородная смесь из бункера 14, оба потока смешиваются, образуя слой 17, на который из бункера 18 поступает через патрубок 20 посевной материал, образуя слой 21 запланированной толщины. С подходом к началу траншеи разбрызгивателя поливной воды 25 возможно также включение полива, если, например, требуется доведение посева до жидкопластического состояния. При подходе рабочего органа 1 до линии конца траншеи его поднимают и отключают и последовательно открывают затвор 8 бункера 6, при подходе к концу траншеи патрубка 13 отключают шнековый конвейер 9 и элеватор 15, при подходе к той же линии катка 30, его поднимают, а вслед за ним закрывают затвор 19 и поднимают телескопический патрубок 20 и последним закрывают вентиль 26. Продвигая вездеходом 5 многоковшовый экскаватор далее, пленку 23 влагозадерживающего материала или обрезают, или,в случае расположения следующего чека рядом,пленку располагают рядом с выполненным чеком,пленка 23 может оставаться целой. При заправке всех бункеров соответствующими материалами, а емкости водой, многоковшовый экскаватор готов к производству и посеву нового рисового чека. ФОРМУЛА ИЗОБРЕТЕНИЯ Многоковшовый экскаватор продольного копания, содержащий рабочий орган, имеющий ковши, установленные на замкнутой цепи и привод,отличающийся тем, что рабочий орган, выполнен в виде вездехода на раме, которая снабжена колесами или гусеничными тележками, кроме того, он снабжен бункером для первоначального приема вынутого грунта, шнековым конвейером для транспортирования вынутого грунта, бункером с сухой глинистой плодородной смесью с вертикальным каналом и элеватором для подачи смеси на струю вынутого грунта от шнекового конвейера, бункером посевного материала, при этом бункер посевного материала выполнен с затвором и выпускным патрубком телескопического типа с зазором между поверхностью смеси вынутого грунта с глинистой плодородной смесью и выпускным патрубком, а также барабаном для выстилания дна и бортов траншеи влагозадерживающим материалом и емкостью для поливной воды с разбрызгивателем, емкость для поливной воды выполнена на всю ширину траншеи,снабжена запорными кранами для подачи воды в разбрызгиватель,выполненный в виде перфорированной трубы,а бункер для первоначального приема вынутого грунта установлен с возможностью поступления вынутого грунта, от рабочего органа и снабжен затвором для подачи вынутого грунта в конце траншеи в шнековый конвейер, при этом шнековый конвейер выполнен в виде шнека с левой и правой навивкой,расположен в горизонтальном желобе, выполненном в виде части трубы, установленной поворотно вокруг шнека,снабженной выпускными патрубками.
