Гидропривод для управления поливом

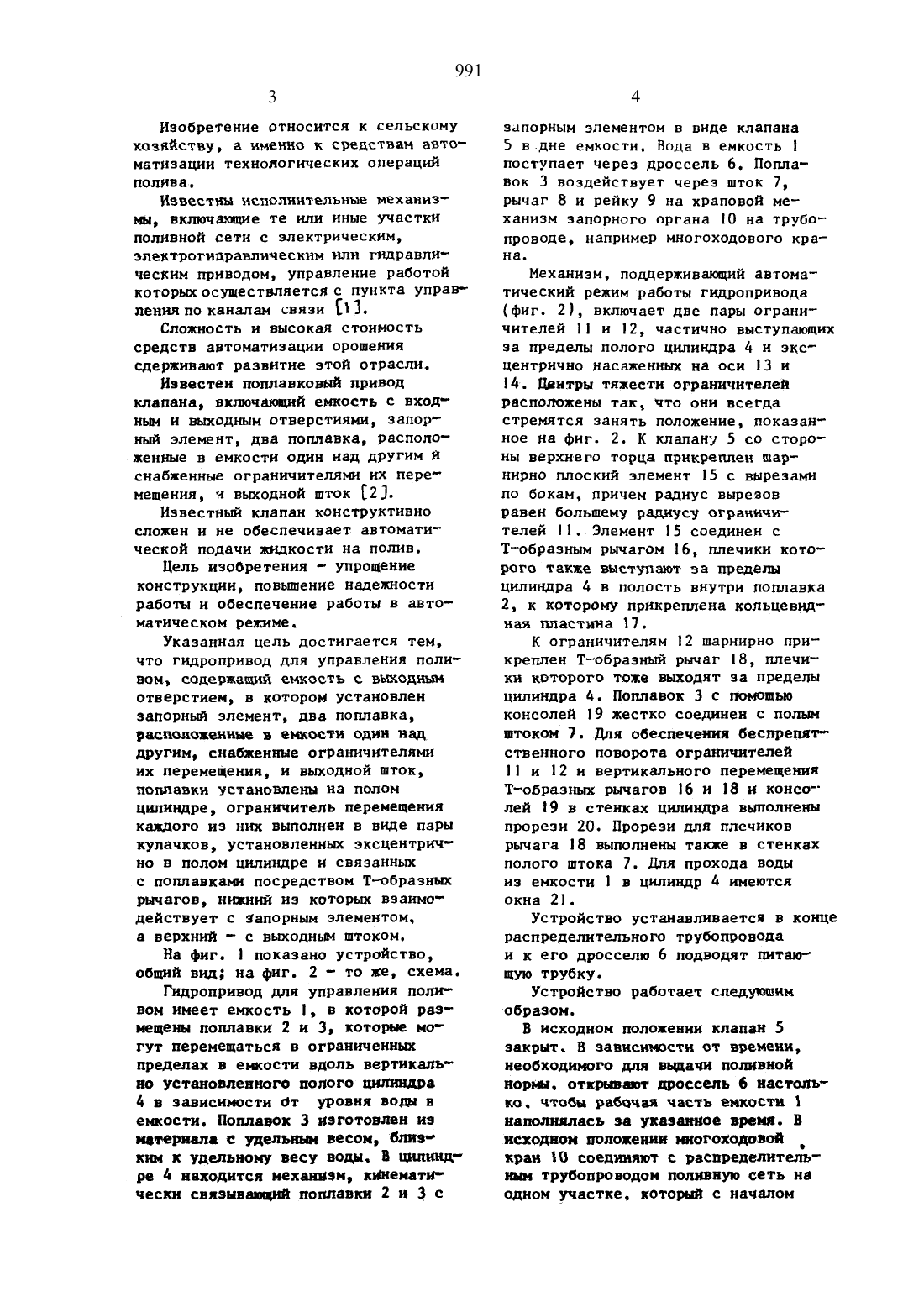

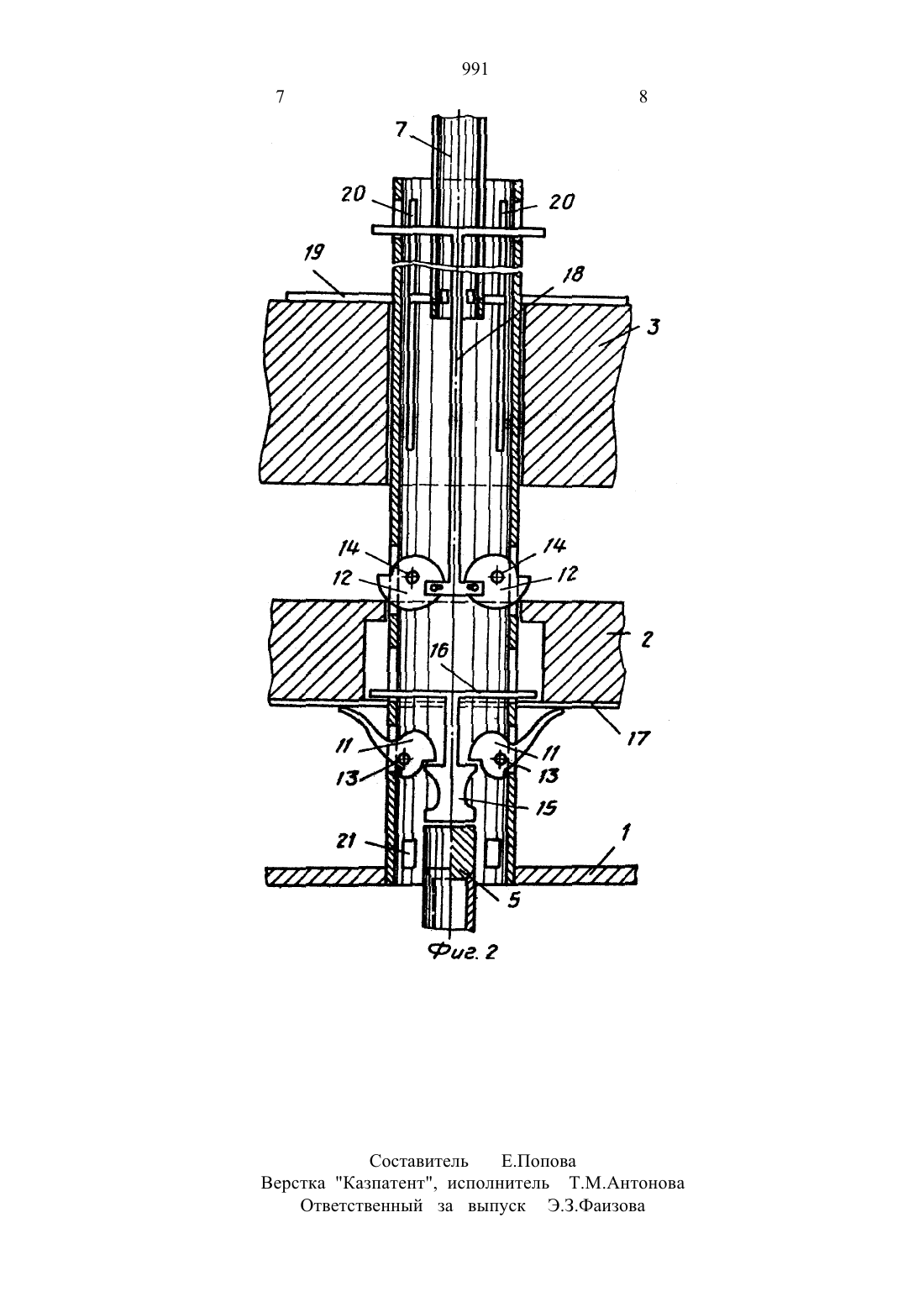

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) 1. Бочкарев Я.В. Овчаров Е.Е. Основы автоматики н автоматизация производственнъш процессов н гидромелиорации. М., Колос, 981.(54)(57) ГНДРОПРИВОД ДЛЯ УПРАВЛЕНИЯ ПОЛМЪОМ, содержащий емкость с выход 2ным отверстием, в котором установлен запорный элемент, два поплавка, рас положенные в емкости одни над другим и снабженные ограничителями их перемещения, и выходной шток, о т л н ч а ю щ и й с я тем, что, с целью упрощения конструкции, поншения надежности работы н обеспечения работы в автоматическом режиме,поплавки установлены на полом цилинд ре, а ограничитель перемещения каждого из них выполнен в виде пары кулачков, расположенным эксцентричнов полом цилиндре и связанных с поп лавками посредством Тобразным рычагов, нижний из которых взаимодей ствует с эапорны элементом, а верхе ннй с выходным штоком.изобретение относится к сельскому хозяйству, а именно к средствам автоматизации технологических операций полива.известны исполнительные механизмы, включашще те или иные участки поливной сети с электрическим,электрогидравлическим или гидравлическим приводом, управление работой которыхосуществляетсяс пункта управ пения по каналам связи 1 3.Сложность н высокая стоимость средств автоматизации орошения сдерживают развитие этой отрасли.Известен поплавковый привод клапана, вклчающий емкость с входным и выщодным отверстиям, запор ныи элемнт, два поплавка, располо жениые в емкости один над другим и снабженные ограничителями их перемещения, и выходной шток 2.известный клапан конструктивно сложен и не обеспечивает автоматической подачи жидкости на полив.Цель изобретения упрощение конструкции, повышение надежности работы и обеспечение работы в автоматическом режиме.Указанная цель достигается тем,что гидропривод для управления поли вом, содержащий емкость с выходным отверстием, в котором установлен запорны элемент, два поплавка,расположенные в емкости один над другим, снабженные ограничителями их перемещения, и выходной шток,поплавки установлены на полом цилиндре, ограничитель перемещения каждого из них выполнен в виде пары кулачков, установленным эксцентрнч но в полом цилиндре и связанным с поплавкам посредством Тобразнык рычагов, нниий из которым взано действует с Запорным элементом, а верхний с выходным штоком.Гидропривод для управления поливом имеет емкость , в которой размещены поплавки 2 и 3, которые могут перемещаться в ограниченны пределах в емкости вдоль вертикально установленного полого цилцдра 4 в зависимости от уровня воды в емкости. Поплавок 3 изготовлен из материала е удельным весом, биаким к удельному весу воды. В цилидг ре В находится механизм, кинематически связывающий поплавки 2 и 3 сзапорным элементом в виде клапана 5 в дне емкости. Вода в емкость 1 поступает через дроссель 6. Поплавок 3 воздействует через шток 7,рычаг 8 и рейку 9 на крановой механизм запорного органа 10 на трубопроводе, например многоходового кра на.Механизм, поддерживающий автоматический режим работы гидропривода(фиг. 21, включает две пары ограни чителей 11 и 12, частично выступающих за пределы полого цилиндра 4 и эксцентрично насаженным на оси 13 и 14. Центры тяжести ограничителей расположены так, что они всегда стремятся занять положение, показанное на фиг. 2. К клапану 5 со стороны верхнего торца прикреплен шарт нирно плоский элемент 15 с вырезами по бокам, причем радиус вырезов равен большему радиусу ограничн телей 11. Элемент 15 соединен с Тобразным рычагом 16, плечики которого также выступают за предел цилиндра 4 в полость внутри поплавка 2, к которому прикреплена кольцевидная пластина 17.К ограничителям 12 шарнирно прикреплен Ттобразный рычаг 18, плечики которого тоже выходят за пределы цилиндра 4. Поплавок 3 с помощью консолей 19 жестко соединен с полым штоком 7. для обеспечения беспрепятт ственного поворота ограничителей 11 и 12 и вертикального перемещения Тобразиых рычагов 16 и 18 и консот лей 19 в стенках цилиндра выполнены прорези 20. Прорези для плечиков рычага 18 выполнены также в стенках полого штока 7. Для прохода воды из емкости 1 в цилиндр 4 имеются окна 21.Устройство устанавливается в конце распределительного трубопровода н к его дросселю 6 подводят питают щую трубку.Устройство работает следующим образом.В исходном положении клапан 5 закрыт. В зависимости от времени,необкодиого для выдачи поливной нормы. открывают дроссель 6 настолъ ко. чтобы рабочая часть емкости 1 наполнялась за указанное время. В исходном положении миогоходовой кран 10 соединяют с распределительным трубопроводом поливную сеть не одном участке. который с началомподачи воды в распределитель полнвается. Одновременно вода начинает поступать через дроссель 6 в емкость 1. С повышением уровня в ней попла вок 2 стремитсявсплытьътупнраетсяв ограничители 12. Затем начинает подниматься поплавок 3. С истечением необходимого для полива времени емкость 1 наполняется, при этом поплавок 3 поднимает за плечики рычаг 18, который поворачивает огра ннчители 12. Поплавок 2 освобождается н рывком с помощью кольцевидной пластины 17 поднимает запорный элет Мент клапан 5. При этом ограничители 11 на мгновение откидываются, а затем входят в вырезы плоского элет мента 15 и надежно удерживают заперт ный элемент в открытом положении. Уровень воды в емжости 1 начинает падать. Поплавок 3 сначала остается на месте, его вес по закону Архиме да увеличивается, пока не достигнетвеличины, необходимой для срабатыва ния гидропривода, при этом поплавок 3 опускается н гидропривод повора чивает ногоходовой кран 10 в новое положение, вследствие чего полмвная вода из распределителя направляется на следующий участок полива.Когда уровень воды в емкости 1 падает, поплавок 2 ляжет на выступающие за пределы цилиндра 4 ограничители 11, которые повернутся около осей 13 и освободят плоский элемент 15, при этом запорный элемент 5 закроет выиодное отверстие далее процесс повторяется.ГндР 0 цилиндр может быть изготовлениз пластмассы, нечувствительной к влаге и солям. инерционность его работы снижает вероятность возникновения Гидроударов в процессе его Эксплуатации. В целом конструкция гидропривода проста и экономична.пова Верстка а пат Нт, Исполнитель Т.М.Антонова Ответ тв ННЫЙ за выпуск Э.3 ФаИзова
