Спусковое устройство для лука

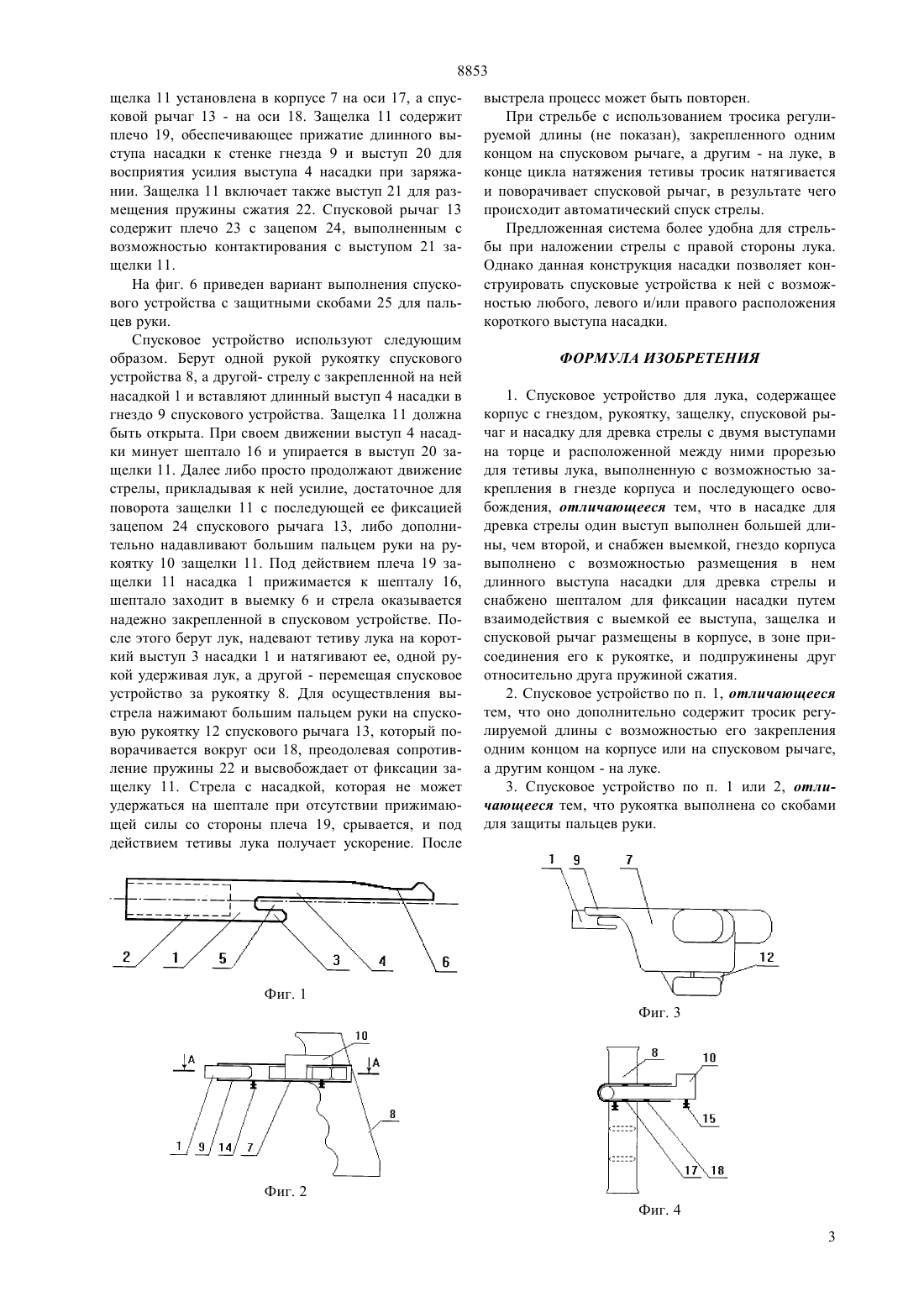

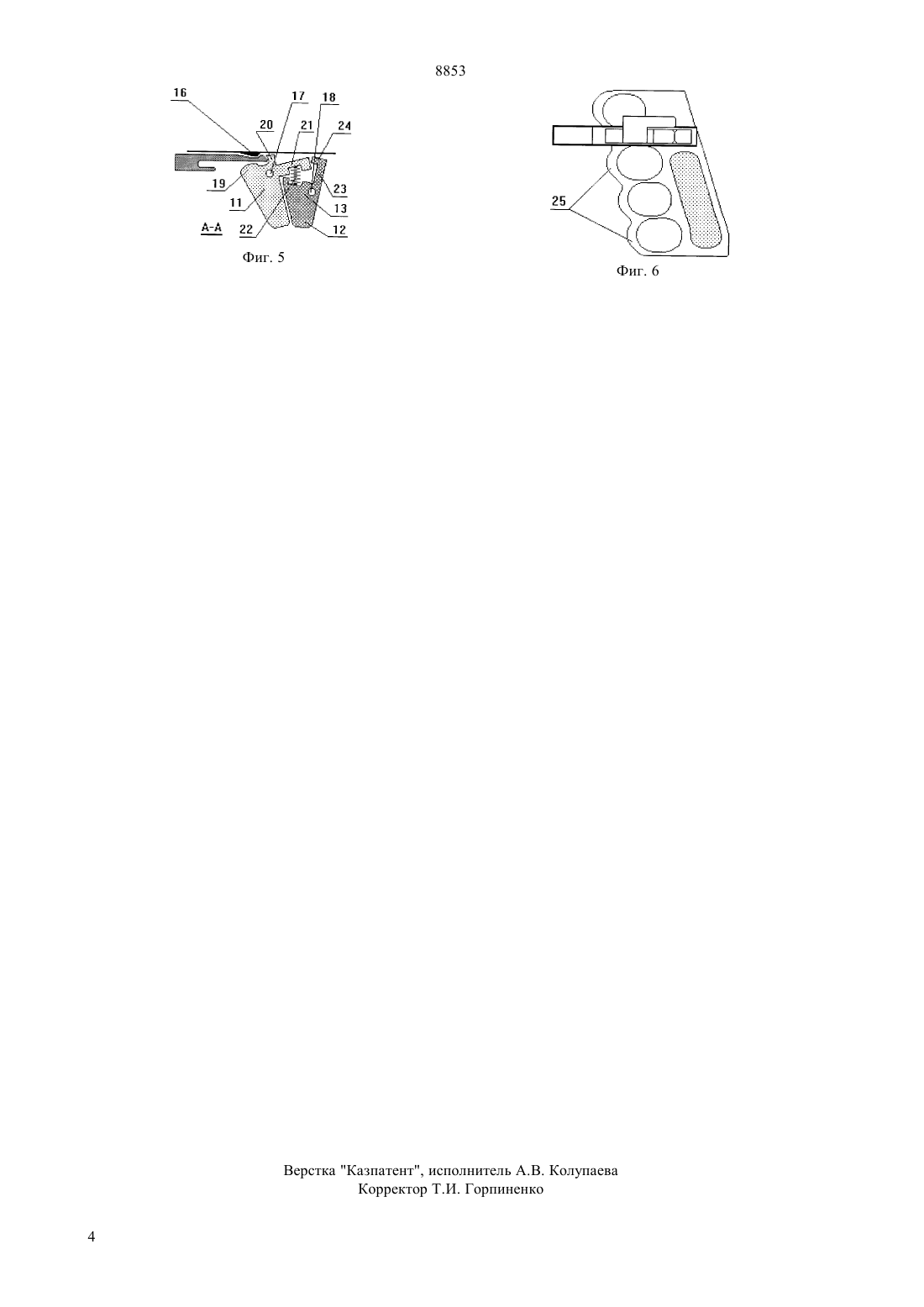

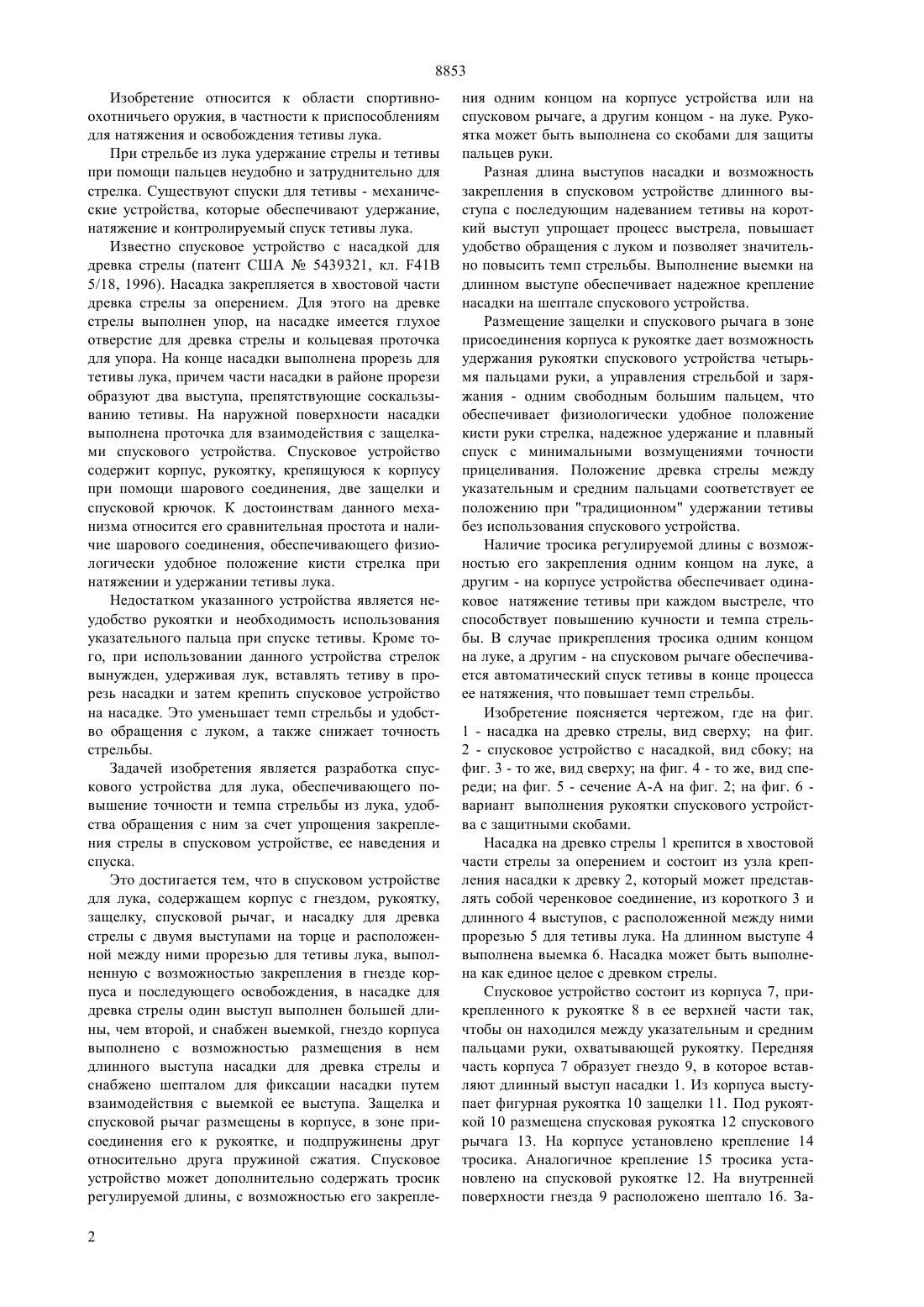

(51)6 41 5/18 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Шакиров Александр Леонидович Таран Максим Владимирович(54) СПУСКОВОЕ УСТРОЙСТВО ДЛЯ ЛУКА(57) Изобретение относится к области спортивноохотничьего оружия, в частности к приспособлениям для натяжения и освобождения тетивы лука. Повышение точности и темпа стрельбы из лука,удобства обращения с ним за счет упрощения закрепления стрелы в спусковом устройстве, ее наведения и спуска, достигается тем, что в спусковом устройстве для лука, содержащем корпус с гнездом, рукоятку, защелку, спусковой рычаг, и насадку для древка стрелы с двумя выступами на торце и расположен ной между ними прорезью для тетивы лука, выполненную с возможностью закрепления в гнезде корпуса и последующего освобождения, в насадке для древка стрелы один выступ выполнен большей длины, чем второй. Длинный выступ снабжен выемкой,гнездо корпуса выполнено с возможностью размещения в нем длинного выступа насадки для древка стрелы и снабжено шепталом для фиксации насадки путем взаимодействия с выемкой ее выступа. Защелка и спусковой рычаг размещены в корпусе в зоне присоединения его к рукоятке, и подпружинены друг относительно друга пружиной сжатия. Спусковое устройство может дополнительно содержать тросик регулируемой длины с возможностью его закрепления одним концом на корпусе или на спусковом рычаге, а другим концом - на луке. Рукоятка может быть выполнена со скобами для защиты пальцев руки. 8853 Изобретение относится к области спортивноохотничьего оружия, в частности к приспособлениям для натяжения и освобождения тетивы лука. При стрельбе из лука удержание стрелы и тетивы при помощи пальцев неудобно и затруднительно для стрелка. Существуют спуски для тетивы - механические устройства, которые обеспечивают удержание,натяжение и контролируемый спуск тетивы лука. Известно спусковое устройство с насадкой для древка стрелы (патент США 5439321, кл. 41 В 5/18, 1996). Насадка закрепляется в хвостовой части древка стрелы за оперением. Для этого на древке стрелы выполнен упор, на насадке имеется глухое отверстие для древка стрелы и кольцевая проточка для упора. На конце насадки выполнена прорезь для тетивы лука, причем части насадки в районе прорези образуют два выступа, препятствующие соскальзыванию тетивы. На наружной поверхности насадки выполнена проточка для взаимодействия с защелками спускового устройства. Спусковое устройство содержит корпус, рукоятку, крепящуюся к корпусу при помощи шарового соединения, две защелки и спусковой крючок. К достоинствам данного механизма относится его сравнительная простота и наличие шарового соединения, обеспечивающего физиологически удобное положение кисти стрелка при натяжении и удержании тетивы лука. Недостатком указанного устройства является неудобство рукоятки и необходимость использования указательного пальца при спуске тетивы. Кроме того, при использовании данного устройства стрелок вынужден, удерживая лук, вставлять тетиву в прорезь насадки и затем крепить спусковое устройство на насадке. Это уменьшает темп стрельбы и удобство обращения с луком, а также снижает точность стрельбы. Задачей изобретения является разработка спускового устройства для лука, обеспечивающего повышение точности и темпа стрельбы из лука, удобства обращения с ним за счет упрощения закрепления стрелы в спусковом устройстве, ее наведения и спуска. Это достигается тем, что в спусковом устройстве для лука, содержащем корпус с гнездом, рукоятку,защелку, спусковой рычаг, и насадку для древка стрелы с двумя выступами на торце и расположенной между ними прорезью для тетивы лука, выполненную с возможностью закрепления в гнезде корпуса и последующего освобождения, в насадке для древка стрелы один выступ выполнен большей длины, чем второй, и снабжен выемкой, гнездо корпуса выполнено с возможностью размещения в нем длинного выступа насадки для древка стрелы и снабжено шепталом для фиксации насадки путем взаимодействия с выемкой ее выступа. Защелка и спусковой рычаг размещены в корпусе, в зоне присоединения его к рукоятке, и подпружинены друг относительно друга пружиной сжатия. Спусковое устройство может дополнительно содержать тросик регулируемой длины, с возможностью его закрепле 2 ния одним концом на корпусе устройства или на спусковом рычаге, а другим концом - на луке. Рукоятка может быть выполнена со скобами для защиты пальцев руки. Разная длина выступов насадки и возможность закрепления в спусковом устройстве длинного выступа с последующим надеванием тетивы на короткий выступ упрощает процесс выстрела, повышает удобство обращения с луком и позволяет значительно повысить темп стрельбы. Выполнение выемки на длинном выступе обеспечивает надежное крепление насадки на шептале спускового устройства. Размещение защелки и спускового рычага в зоне присоединения корпуса к рукоятке дает возможность удержания рукоятки спускового устройства четырьмя пальцами руки, а управления стрельбой и заряжания - одним свободным большим пальцем, что обеспечивает физиологически удобное положение кисти руки стрелка, надежное удержание и плавный спуск с минимальными возмущениями точности прицеливания. Положение древка стрелы между указательным и средним пальцами соответствует ее положению при традиционном удержании тетивы без использования спускового устройства. Наличие тросика регулируемой длины с возможностью его закрепления одним концом на луке, а другим - на корпусе устройства обеспечивает одинаковое натяжение тетивы при каждом выстреле, что способствует повышению кучности и темпа стрельбы. В случае прикрепления тросика одним концом на луке, а другим - на спусковом рычаге обеспечивается автоматический спуск тетивы в конце процесса ее натяжения, что повышает темп стрельбы. Изобретение поясняется чертежом, где на фиг. 1 - насадка на древко стрелы, вид сверху на фиг. 2 - спусковое устройство с насадкой, вид сбоку на фиг. 3 - то же, вид сверху на фиг. 4 - то же, вид спереди на фиг. 5 - сечение А-А на фиг. 2 на фиг. 6 вариант выполнения рукоятки спускового устройства с защитными скобами. Насадка на древко стрелы 1 крепится в хвостовой части стрелы за оперением и состоит из узла крепления насадки к древку 2, который может представлять собой черенковое соединение, из короткого 3 и длинного 4 выступов, с расположенной между ними прорезью 5 для тетивы лука. На длинном выступе 4 выполнена выемка 6. Насадка может быть выполнена как единое целое с древком стрелы. Спусковое устройство состоит из корпуса 7, прикрепленного к рукоятке 8 в ее верхней части так,чтобы он находился между указательным и средним пальцами руки, охватывающей рукоятку. Передняя часть корпуса 7 образует гнездо 9, в которое вставляют длинный выступ насадки 1. Из корпуса выступает фигурная рукоятка 10 защелки 11. Под рукояткой 10 размещена спусковая рукоятка 12 спускового рычага 13. На корпусе установлено крепление 14 тросика. Аналогичное крепление 15 тросика установлено на спусковой рукоятке 12. На внутренней поверхности гнезда 9 расположено шептало 16. За 8853 щелка 11 установлена в корпусе 7 на оси 17, а спусковой рычаг 13 - на оси 18. Защелка 11 содержит плечо 19, обеспечивающее прижатие длинного выступа насадки к стенке гнезда 9 и выступ 20 для восприятия усилия выступа 4 насадки при заряжании. Защелка 11 включает также выступ 21 для размещения пружины сжатия 22. Спусковой рычаг 13 содержит плечо 23 с зацепом 24, выполненным с возможностью контактирования с выступом 21 защелки 11. На фиг. 6 приведен вариант выполнения спускового устройства с защитными скобами 25 для пальцев руки. Спусковое устройство используют следующим образом. Берут одной рукой рукоятку спускового устройства 8, а другой- стрелу с закрепленной на ней насадкой 1 и вставляют длинный выступ 4 насадки в гнездо 9 спускового устройства. Защелка 11 должна быть открыта. При своем движении выступ 4 насадки минует шептало 16 и упирается в выступ 20 защелки 11. Далее либо просто продолжают движение стрелы, прикладывая к ней усилие, достаточное для поворота защелки 11 с последующей ее фиксацией зацепом 24 спускового рычага 13, либо дополнительно надавливают большим пальцем руки на рукоятку 10 защелки 11. Под действием плеча 19 защелки 11 насадка 1 прижимается к шепталу 16,шептало заходит в выемку 6 и стрела оказывается надежно закрепленной в спусковом устройстве. После этого берут лук, надевают тетиву лука на короткий выступ 3 насадки 1 и натягивают ее, одной рукой удерживая лук, а другой - перемещая спусковое устройство за рукоятку 8. Для осуществления выстрела нажимают большим пальцем руки на спусковую рукоятку 12 спускового рычага 13, который поворачивается вокруг оси 18, преодолевая сопротивление пружины 22 и высвобождает от фиксации защелку 11. Стрела с насадкой, которая не может удержаться на шептале при отсутствии прижимающей силы со стороны плеча 19, срывается, и под действием тетивы лука получает ускорение. После выстрела процесс может быть повторен. При стрельбе с использованием тросика регулируемой длины (не показан), закрепленного одним концом на спусковом рычаге, а другим - на луке, в конце цикла натяжения тетивы тросик натягивается и поворачивает спусковой рычаг, в результате чего происходит автоматический спуск стрелы. Предложенная системаболее удобна для стрельбы при наложении стрелы с правой стороны лука. Однако данная конструкция насадки позволяет конструировать спусковые устройства к ней с возможностью любого, левого и/или правого расположения короткого выступа насадки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Спусковое устройство для лука, содержащее корпус с гнездом, рукоятку, защелку, спусковой рычаг и насадку для древка стрелы с двумя выступами на торце и расположенной между ними прорезью для тетивы лука, выполненную с возможностью закрепления в гнезде корпуса и последующего освобождения, отличающееся тем, что в насадке для древка стрелы один выступ выполнен большей длины, чем второй, и снабжен выемкой, гнездо корпуса выполнено с возможностью размещения в нем длинного выступа насадки для древка стрелы и снабжено шепталом для фиксации насадки путем взаимодействия с выемкой ее выступа, защелка и спусковой рычаг размещены в корпусе, в зоне присоединения его к рукоятке, и подпружинены друг относительно друга пружиной сжатия. 2. Спусковое устройство по п. 1, отличающееся тем, что оно дополнительно содержит тросик регулируемой длины с возможностью его закрепления одним концом на корпусе или на спусковом рычаге,а другим концом - на луке. 3. Спусковое устройство по п. 1 или 2, отличающееся тем, что рукоятка выполнена со скобами для защиты пальцев руки.
