Спусковое устройство стрелкового оружия

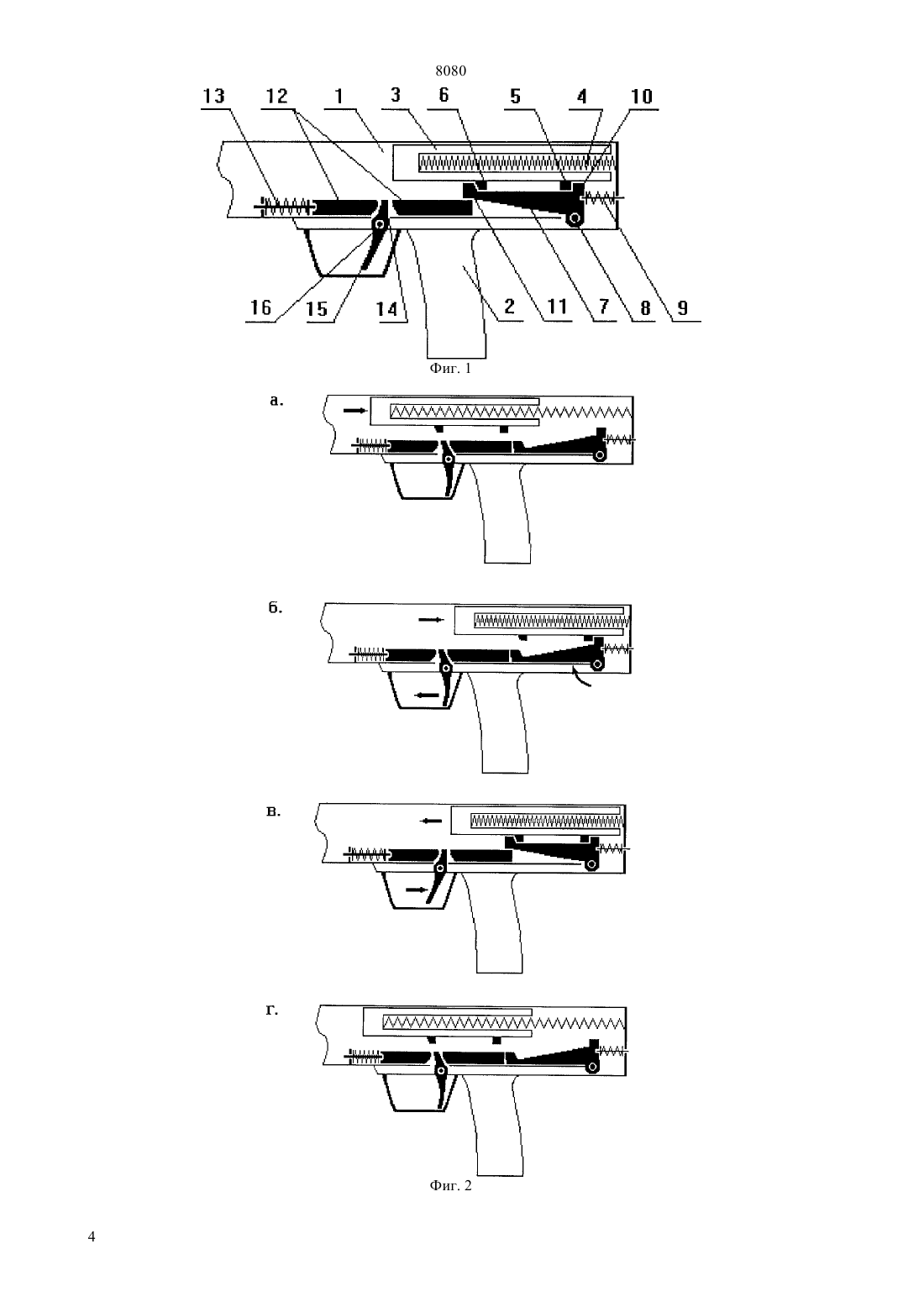

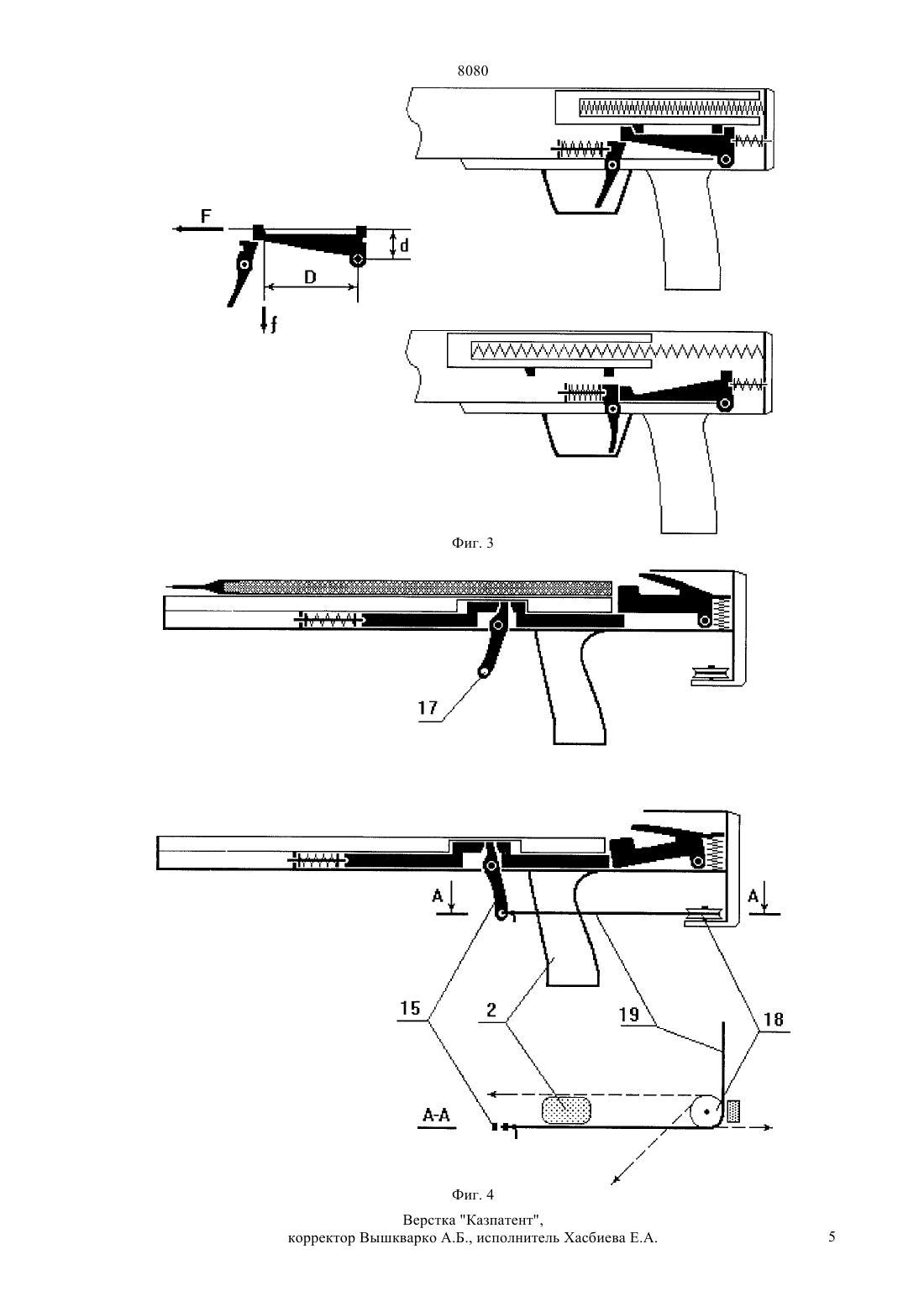

(51)7 41 19/00, 41 19/24 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(56) Предварительный патент РК 6310, кл. 41 В 5/00, 1998(54) СПУСКОВОЕ УСТРОЙСТВО СТРЕЛКОВОГО ОРУЖИЯ(57) Изобретение относится к области стрелкового оружия, а именно - к спусковым устройствам. Техническим результатом изобретения является повышение компактности спускового устройства,снижение спускового усилия, возможность осуществления дистанционной стрельбы с любого направления. Технический результат достигается тем, что спусковое устройство, содержащее ударный механизм, спусковой рычаг, нижнее плечо которого выполнено в виде спускового крючка, ось спускового рычага, подпружиненную тягу, выполненную с возможностью возвратно-поступательного продольного перемещения в направляющих и подпружиненный орех с шепталом, уступом, взводящим рычагом и осью, размещенной в его задней части, дополнительно включает зацеп для взаимодействия с шепталом и кулачок для взаимодействия с взводящим рычагом, которые закреплены на ударном механизме. В тяге выполнен паз с возможностью взаимодействия с верхним плечом спускового рычага. Задний торец тяги выполнен с возможностью взаимодействия с уступом ореха, выходя при осуществлении выстрела из контакта с орехом. Взводящий рычаг ореха расположен в исходном положении перпендикулярно подпружиненной тяге. Спусковой крючок может дополнительно содержать крепление для спускового шнура. Спусковое устройство может дополнительно включать блок или скобу для изменения направления спускового шнура. 8080 Изобретение относится к области стрелкового оружия, а именно - к спусковым устройствам. Для осуществления выстрела из стрелкового оружия предварительно необходимо взвести ударный механизм, например, затвор, поршень пневматического оружия или тетиву арбалета, т.е., преодолевая сопротивление боевого упругого элемента,необходимо оттянуть его на необходимое расстояние, а затем зафиксировать. Выстрел производится спуском ударного механизма, т.е. освобождением его от фиксации. Операции фиксации и спуска осуществляются при помощи спускового устройства,входящего в состав стрелкового оружия. Спусковое устройство должно обеспечивать надежную фиксацию и контролируемый легкий спуск ударного механизма. Известен арбалет поршневого типа (патент США 4294222 кл. 41 5/00, 1982). Его спусковое устройство содержит орех с зацепом, уступом и взводящим рычагом, расположенным во взведенном состоянии перпендикулярно к ложе арбалета. Орех удерживается во взведенном состоянии подпружиненным спусковым рычагом с упором на верхнем плече и спусковым крючком на нижнем. Спусковое устройство отличается простотой, компактностью и надежностью. Однако оно не лишено недостатков. К ним относятся слишком большое спусковое усилие,что отражается на точности стрельбы, и отсутствие возможности дистанционной стрельбы. Это затрудняет обращение с арбалетом. Известно спусковое устройство арбалета (Предварительный патент РК 6310, кл. 41 5/00,1998), принятое в качестве прототипа. Спусковое устройство содержит орех с осью, размещенной в его задней части, с шепталом, уступом и взводящим рычагом, направленным под углом вперед и вверх. Орех удерживается во взведенном состоянии подпружиненным спусковым рычагом с упором на верхнем плече и спусковым крючком на нижнем. Основными преимуществами данного спускового устройства являются легкость спуска и простота конструкции. К недостаткам надо отнести недостаточную компактность в вертикальном направлении и невозможность использования данной конструкции в качестве спускового устройства стрелкового оружия другого типа. Задачей изобретения явилась разработка спускового устройства стрелкового оружия, повышающего его эксплуатационные качества точность стрельбы и удобство обращения, а также расширяющего область его применения. Техническим результатом изобретения является повышение компактности спускового устройства,уменьшение спускового усилия, возможность осуществления дистанционной стрельбы с любого направления. Это достигается тем, что спусковое устройство,содержащее ударный механизм, спусковой рычаг,нижнее плечо которого выполнено в виде спускового крючка, ось спускового рычага, подпружиненную тягу, выполненную с возможностью возвратно 2 поступательного продольного перемещения в направляющих, и подпружиненный орех с шепталом,уступом, взводящим рычагом и осью, размещенной в его задней части, дополнительно включает зацеп для взаимодействия с шепталом и кулачок для взаимодействия с взводящим рычагом, которые закреплены на ударном механизме. В тяге выполнен паз с возможностью взаимодействия с верхним плечом спускового рычага. Задний торец тяги выполненс возможностью взаимодействия с уступом ореха,выходя при осуществлении выстрела из контакта с орехом. Взводящий рычаг ореха расположен в исходном положении перпендикулярно подпружиненной тяге. Спусковой крючок может дополнительно содержать крепление для спускового шнура. Спусковое устройство может дополнительно включать блок или скобу для изменения направления спускового шнура. Описанная компоновка деталей позволяет уменьшить габарит спускового устройства в вертикальном направлении. Наличие кулачка на ударном устройстве обеспечивает поворот ореха посредством его взаимодействия с взводящим рычагом. Наличие зацепа обеспечивает фиксацию ударного устройства на шептале во взведенном состоянии. Выполнение креплений для спускового шнура и дополнительного блока или скобы позволяет осуществлять дистанционную стрельбу практически с любого направления. Сущность изобретения поясняется чертежами,где на фиг. 1 - схема спускового устройства на фиг. 2 - схема работы спускового устройства на фиг. 3 вариант выполнения спускового устройства и схема разложения сил, действующих на его элементы на фиг. 4 - вариант выполнения спускового устройства арбалета с устройством дистанционного управления стрельбой. Спусковое устройство размещено в корпусе оружия 1, снабженного рукояткой 2, в котором имеется ударный механизм 3, имеющий возможность совершать возвратно-поступательное движение по направляющим. Ударный механизм подпружинен при помощи боевого упругого элемента 4. На ударном механизме укреплены кулачок 5 и зацеп 6. Орех 7 выполнен с осью 8, расположенной в его задней части, и подпружинен относительно корпуса 1 при помощи пружины 9. Орех имеет взводящий рычаг 10,выполненный с возможностью взаимодействия с кулачком 5, и шептало 11, выполненное с возможностью взаимодействия с зацепом 6. Тяга 12 имеет возможность совершать возвратно-поступательное движение по направляющим и подпружинена при помощи пружины 13. Задняя часть тяги имеет возможность контактировать с уступом ореха, а в ее средней части имеется паз для взаимодействия с верхним плечом 14 спускового рычага 15 со спусковым крючком, установленного на оси 16. На конце спускового крючка может располагаться крепление спускового шнура, например, выполненное в виде отверстия 17 (фиг. 4). В задней части корпуса 1 может монтироваться блок 18 для изменения направления движения спускового шнура 19. В этом случае 8080 рукоятка 2 может быть смещена относительно оси симметрии корпуса 1 в правую сторону. Вместо блока 18 может быть установлена скоба. Спусковое устройство работает следующим образом (фиг. 2). Взводят ударный механизм 3, для чего перемещают его из переднего в заднее положение, сжимая боевой упругий элемент 4 (фиг. 2 а,б). В конце движения кулачок 5, закрепленный на ударном механизме, упирается во взводящий рычаг 10 ореха 7. Орех начинает вращаться вокруг оси 8,сжимая пружину 9 (направление вращения указано стрелкой). При этом шептало 11 ореха заходит за зацеп 6 ударного механизма и удерживается в этом состоянии вследствие того, что задняя часть тяги 12 заходит под уступ ореха под действием пружины 13. Ударный механизм фиксируется во взведенном состоянии, как показано на фиг. 2 в. Для спуска ударного механизма надавливают на спусковой крючок(фиг. 2 в,г), который поворачивается на оси 15 и своим верхним плечом увлекает тягу 12, сжимая пружину 13. Задняя часть тяги выходит из - под уступа ореха, который поворачивается под действием пружин 4 и 9, освобождается зацеп 6 от шептала 11, и ударный механизм 3 совершает рабочий ход. Для дистанционного управления стрельбой к концу спускового крючка 15 может быть прикреплен спусковой шнур, например, при помощи отверстия 17(фиг. 4). Изменение направления спускового шнура 19 может осуществляться при помощи блока 18. Из схемы видно, что в этом случае дистанционный спуск спускового устройства может быть осуществлен практически с любого направления (возможные положения спускового шнура обозначены пунктирной линией). В простейшем случае вместо блока может быть установлена скоба. Возможный упрощенный вариант выполнения спускового устройства стрелкового оружия изображен на фиг. 3. Видно, что в данном случае тяга 12 отсутствует и верхнее плечо спускового рычага взаимодействует непосредственно с уступом ореха. Из схемы разложения сил, действующих на элементы спускового устройства, видно, за счет чего создается снижение спускового усилия. Во взведенном состоянии ударный механизм действует на шептало с силой , создающей относительно оси момент сил, равный , где - плечо момента- расстояние от оси до вектора силы . Усилие стрелка, прикладываемое к спусковому крючку 12,должно преодолеть не силу , а силу , с которой уступ ореха давит на верхнее плечо спускового рычага и которая создает момент . Здесь - плечо силы, т.е. расстояние от оси ореха до точки контакта уступа ореха с верхним плечом спускового рычага. Величину силыможно найти из равенства . Она будет равна /. Посколькуто и , а следовательно, и усилие спуска уменьшится, что повысит точность выстрела. Для выяснения работоспособности предложенного спускового устройства был изготовлен действующий макет арбалета, схема которого приведена на фиг. 4. Испытания на макете подтвердили все достоинства предложенного устройства существенное снижение спускового усилия(до одного килограмма), уменьшение габаритов,простота переоборудования спускового устройства для дистанционной стрельбы. Кроме того, спусковое устройство данного типа было опробовано на макете пневматической винтовки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Спусковое устройство стрелкового оружия,содержащее ударный механизм, спусковой рычаг,нижнее плечо которого выполнено в виде спускового крючка, ось спускового рычага, подпружиненную тягу, выполненную с возможностью возвратнопоступательного продольного перемещения в направляющих и подпружиненный орех с шепталом,уступом, взводящим рычагом и осью, размещенной в его задней части, отличающееся тем, что оно дополнительно включает зацеп для взаимодействия с шепталом и кулачок для взаимодействия с взводящим рычагом, которые закреплены на ударном механизме, в подпружиненной тяге выполнен паз с возможностью взаимодействия с верхним плечом спускового рычага, а задний торец подпружиненной тяги выполнен с возможностью взаимодействия с уступом ореха и выхода из контакта с орехом при осуществлении выстрела. 2. Спусковое устройство стрелкового оружия, по п. 1, отличающееся тем, что взводящий рычаг ореха расположен в исходном положении перпендикулярно подпружиненной тяге. 3. Спусковое устройство стрелкового оружия, по п. 1,2, отличающееся тем, что на спусковом крючке выполнено приспособление для крепления спускового шнура. 4. Спусковое устройство, по п. 1-3, отличающееся тем, что оно дополнительно включает блок или скобу для изменения направления спускового шнура.
