Установка непрерывной разливки черновых профилей

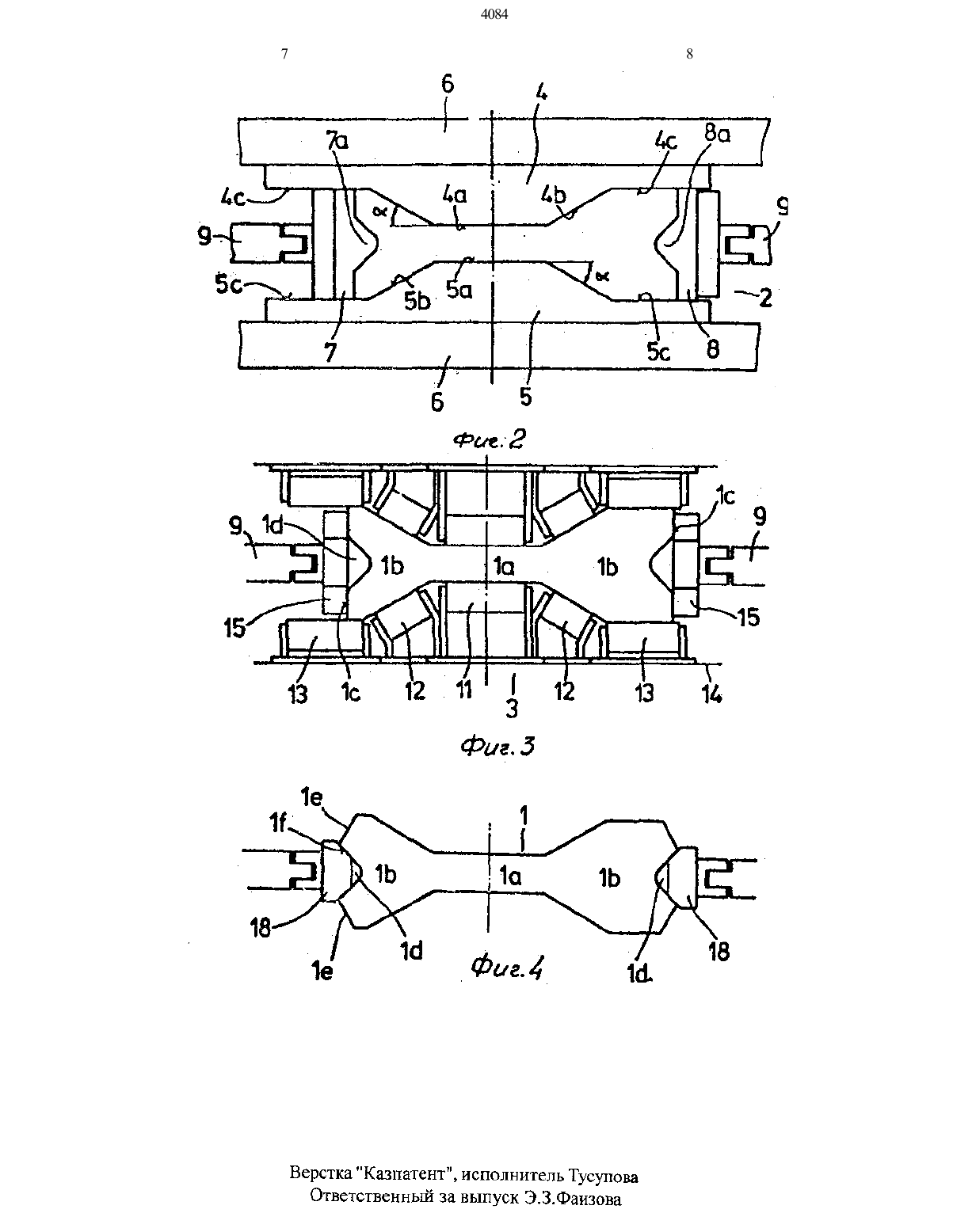

(54) УСТАНОВКА НЕПРЕРЫВНОЙ РАЗЛИВКИ ЧЕРНОВЫХ ПРОФИЛЕЙ(57) Использование изобретение касается установки непрерывной разливки для литья черновых профилейдля проката сортовой стали. Сущность изобретения установка состоит из охлажденного кристаллизатора 2 и принадлежащей ему направляющей 3 для изделия. Расширяющиеся поверхности 4 в, 5 в кокиля 2 под углом от 20 до 45 наклонены К плоскости перемычки,к перемь 1 каюЩим поверхностям 4 а, 5 а, расширяющимся поверхностям 4 в, 5 в и регулируемым поверхностям 4 с, 5 с относятся ролики 11, 12, 13 для направления изделия, а регулируемым торцевым стенкам 1 с, 11,оснащенным выступом 7 а, принадлежат регулируемые в одном направлении направляющие элементы 15 или 18. Установка позволяет расширить технологические возможности за счет расширения диапазона типоразмеров выпускаемых на одном кристаллизаторе профилей. 2 3.п. ф-лы, 4 ил.Изобретение касается установки непрерывной разливки черновых профилей для прокатки сортовой стали.Известная установка такого рода состоит из охлаждаемого кристаллизатора с расположенным за ним направляющим устройством. причем каждая боковая стенка кристаллизатора имеет поверхность переычен, соединенную с двух сторон с переходными поверхностями. расположенными под углом в сторону расширения поперечного сечения. и две параллельные друг другу поверхности. между которыми установлены с возможностью регулировки торцевые стенки.С целью подгонки чернового профиля к готовому профилю. торцевые стенки могут регулироваться между параллельными регулировочными поверхностями боковых стонск посредством ходовых винтов. В этом кристаллизаторе переходные поверхности проходят под утлом 75 к перемычка. Кристалпизатор такого типанмеет тот недостаток, что могут отливаться черновые профили в малом диапазоне размеров балок. Еще один недостаток такого кристаллиэатора состоит в том. что из-за усадки изделия в фор чиовочной полости может происходитьЗадачей изобретения является разработка установки для непрерывной разливки при изготовлении черновых профилей для прокатки сортовой стали. простои поконструкции и универсальной в использовании. В частности. заявленная установка непрерывНОЙ разливки ПОЗВОЛВТ ОТПНЗТЪ небольЩИН КОЛИЧЕСТВОМ КВИСТЗПЛНЗЗТОЭОВ черновые профили. которые могут прокатыВЗТЬСВ С НЕОЛЬШИМ КОЛИЧЕСТВОМ ПВОХОДОВ,калибров. экономя энергию. повышая производительность до большого числа чисто ВЫХ ФОРМ И ОКОНЧЗТЕЛЬНЪЭХ РЗЗМЗВОВ.Согласно изобретению. поставленная задача решается тем. что переходные поверхности расположены под углом от 20 до 45 к перемычке. причем за перемычками. переходными ПОЕВРХНОСТЯМИ И регулируемыми поверхностями последовательно расположены ролики гнаправляюгцего устройства. а за регулируемыми торцевыми стенками. оснащенными высдттом в формоночной полости. расположены одинаково направленные регулируемые направляющие элементы.Созданная таким образом установка для непрерывной разливки позволяет небольшим количеством кристаллизаторов отлизать недорогие черновые профили. имеющих поверхность без трещин и с хорошей структурой. которые за небольшое чис 4084ло проходов могут прокатываться а балки. рельсы. шпунтовые стенки и другие профили.При этом особым преимуществом является то. что направляющие элементы торцеяых стенок имеют поверхности скольжения для торцевых сторон черновых профилей.Согласно другому признаку изобретения. направляющие ролики перемычки и концевые направляющие ролики располагаются в попеременной последовательности с направляющими роликами переходной поверхности.Б процессе эксплуатации установки для непрерывной разливки торцевые стенкиэлементы. принадлежащие торцевым стенкам. могут регулироваться в процессе разливки с цель-ю изменения профиля утолщении. Благодаря этому можно посладовательно отливать несколько различных заказов.В отлитом профиле для проката сортовой стали перемычка переходит под углом от 40 до 90 в боковые утолщения. Торцевые стороны утолщении имеют углубление. Существенное преимущество такого профиля в том. что центрирование задается уже в первом проходе.С целью использования тепла разливки отлитый черновой профиль может сразу же поступать в прокатный стан для получения двутавровых балок с параллельными полками. профилей шпунтоаых стенок и т.п. .На финт показан продольный разрез установки непрерывной разливки. состоящей из кристаллизатора с расположенным за ним направляющим устройством фиг.2 вид сверху на кристаллизатор фипЗ - вид сверху на направляющее устройство фигАЭЛЬТЕПНЗТНБНЭЯ НЗПРЗВЛЯЮЩЗЯ торцевых тСогласно фит установка непрерывной разливки черновых профилей 1 для проката сортовой стали состоит из кристаллиэатора 2 с распопоженныьгэа иимнаправляющин устройством 3 для изделия.Как видно из фиг.2, две боковые стенки 4.5 установлены на опорных рамах 6. Каждая боковая стенка 4,5 имеет среднюю перемычку 4 а. ба. дав переходные поверхности до. Бв и две регулировочные поверхности 4 с. Бс. Переходные поверхности до. Бв а приведенном примере проходят под углом 30 к плоскости перемычки да. 5 а. В качестве бокоого завершения кристаллизатора между параллельными друг другу регулировочными поверхностями до. 5 с расположены торцевые стенки 7.8. которые для изменения профиля могут регулиро 5ваться при помощи кодового винта 9. каждая торцевая стенка 7.8 имеет выступ Ка. За в полость формования. который образует в черновом профиле 1 углубление 1. Боковые стенки 4.5 и торцевые стенки 7.8 снабжены каналами 10 охлаждения. В кристаллизатор 2 через одну или две разливочные трубы 19 заливается сталь. Разливочные трубы 19 целесообразно располагать в полости кристаллизадгора 2, охватываемойпереходными поверхностями 43. За. регули ровочными поверхностями 4 с. Бс и торцевыми стенками 7.8 и не требуют регулировки при изменении профиля.Согласно фил и 3 направляющее устройство 2. расположенное за кристаллизатором в одном направлении с боковой стенкой 4.5 кристаллизатора. состоит из направляющих роликов 11 перемычки. роликов 12 переходной поверхности и концевых направляющих роликов 13. опирающихся внутри рамы 14. Как видно из фит. направляющие ролики перемычки 11 и концевые направляющие ролики 13 располагаются а переменной последовательности с роликами 12 переходной поверхности. В одном направлении с торцевыми стенками 7.8 располагаются направляющие планки 15. которые через ходовой винт 17 могут регулировать торцевые стенки 7,8. Направляющие планки 16 подпирают перпендикулярно перемычка 1 а торцевые поверхности 1 с чернового профиля 1.отлитый черновой профиль 1 состоит из средней перемычки 1 а. которая под углом 2 - 60 расширяется в боковое утолщение 1 в. Торцевые стороны чернового профиля состоят из перпендикулярных к перемычка1.- УСТАНОВКА НЕПРЕРЫВНОЙ РАЗЛИВКИ ЧЕРНОВЫХ ПРОФИЛЕЙ для прокатки сортовой стали. содержащая кристаллизатор с расположенным за ним направляющим устройством- в виде роликов. причем две боковые стенки кристаллизатора имеют перемычку. две переходные поверхности.расположенные под углом к перемычка. и две параллельные регулируемне поверхности. между которыми с возможностью регулировки установлены торцевые стенки, отличающаяся тем. что. с целью расширения технологических возможностей. переходные поверхности 45. 5 в наклонены под углом 20 - 45 к перемычке. за перемычкой да. За. переходными поверхностями 4 в. Бв и регулируемыми поверхностями до. Бс соответственно1 а поверхностей 1 с и среднего углубления 1. Согласно фигА торцевые стороны 1 е могут проходить под тупым углом друг к другу,В этом случае благодаря самоопиранию в краевых областях осуществляется опирание в области углубления 1 при помощи направляющих салазок 18.Описанная установка для непрерывной разливки работает следующим образом.Перед началом литья кристаллизатор 2 известным образом запирается при помощи затравки и включается входное охлаждение10. Затем кристаллизатор Йзаполняется через питьевую трубу 19. При определенном заполнении кристаллизатора включаются протяжка и осцилляция. Линия Ачернового профиля 1. выходящая из кристаллизатора 2. подпирается по продольным сторонам направляющими роликами 11. роликами 12 и концевыми направляющими роликами 13. Со стороны то рцев подпирание осуществляется при помощи направляющих элементов 15 или 18. для подгонки чернового профиля К Широкой палитре готовых профилей торцевые стенки 7.8 кокилл для литья черновых профилей с утолщениями 1 в могут регулцро. ваться на различную величину. На фит и 2 на левой стороне показана настроится на узкое малое утолщение. а на правой стороне н большое утолщение. Для специальных профилей настройка торцевых стенок 7.8 может быть различной. Путем определенной настройки торцевых стенок 7.8 в смысле увеличения и уменьшения утолщения 1 в и соответствующей настррйки напраляющих элементов 15 или 18 возможно большоеизменение размеров отливаемых заготовок при небольших сериях.расположены секционные ролики для направления изделия 11, 12. 13, а за регулируемыми торцевыми стенками 7. В. осна щенными выступом Та. Ва расположенырегулируемые в одном направлении направляющие элементы 15 или 18.2. Установка по п.1. отличающаяся тем,что направляющие элементы 15 или 18 торцевых стенок имеют поверхности скольжения для торцевых сторон 1 с или 11 чернового профиля.З. Установка по п.1. отличающаяся тем,что направляющие ролики 1.1. расположенные вслед аа перемычкой. и концевые направляющие ролики 13 расположены с вертикальным смещением по отношению к направляющим роликам 12. расположенным за переходными поверхностями.Верстка Казпатент, исполнитель Тусупова Ответственный за выпуск Э.3.Фаи 30 ва
