Устройство для обрезки кромок на ковроткацком станке

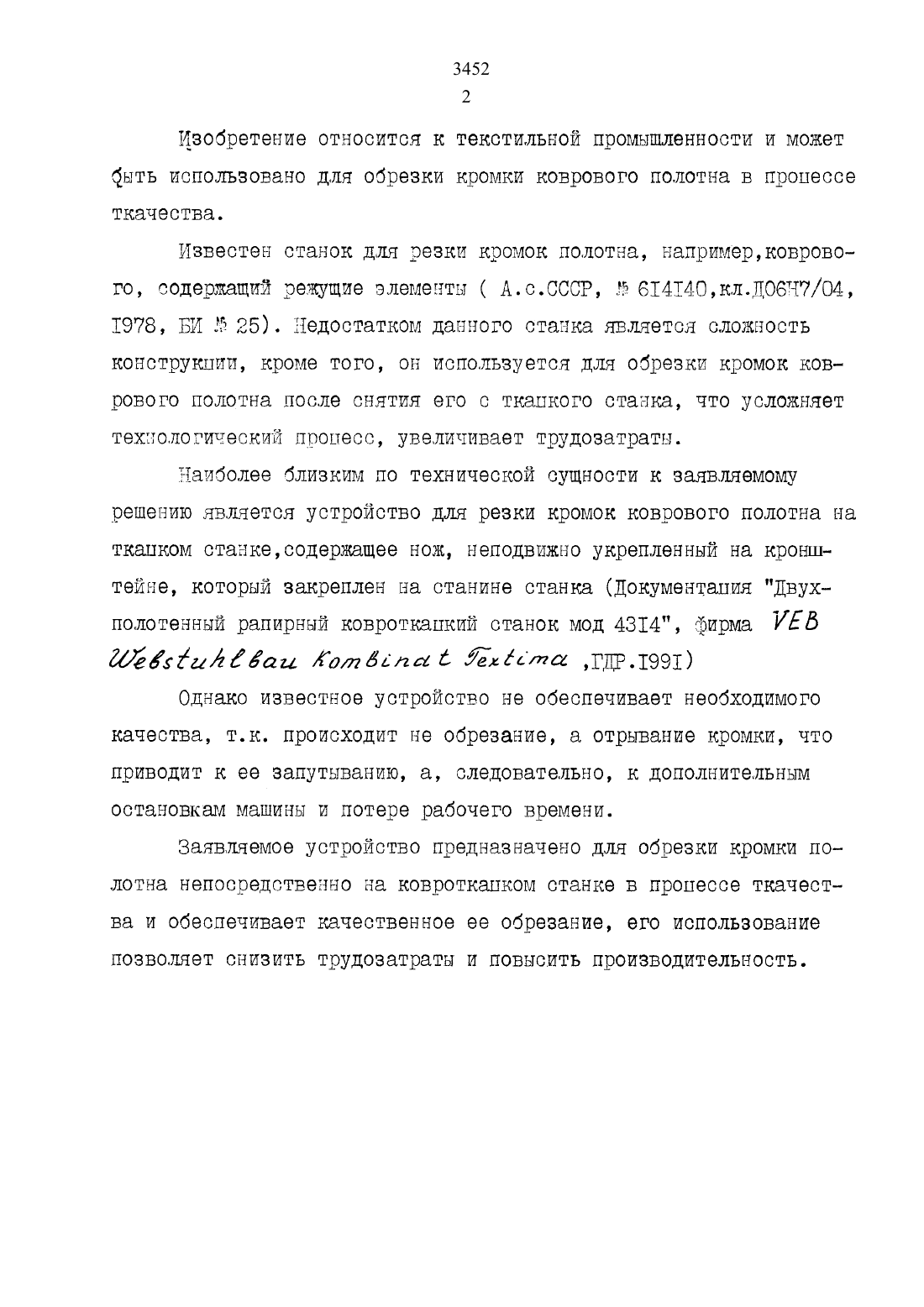

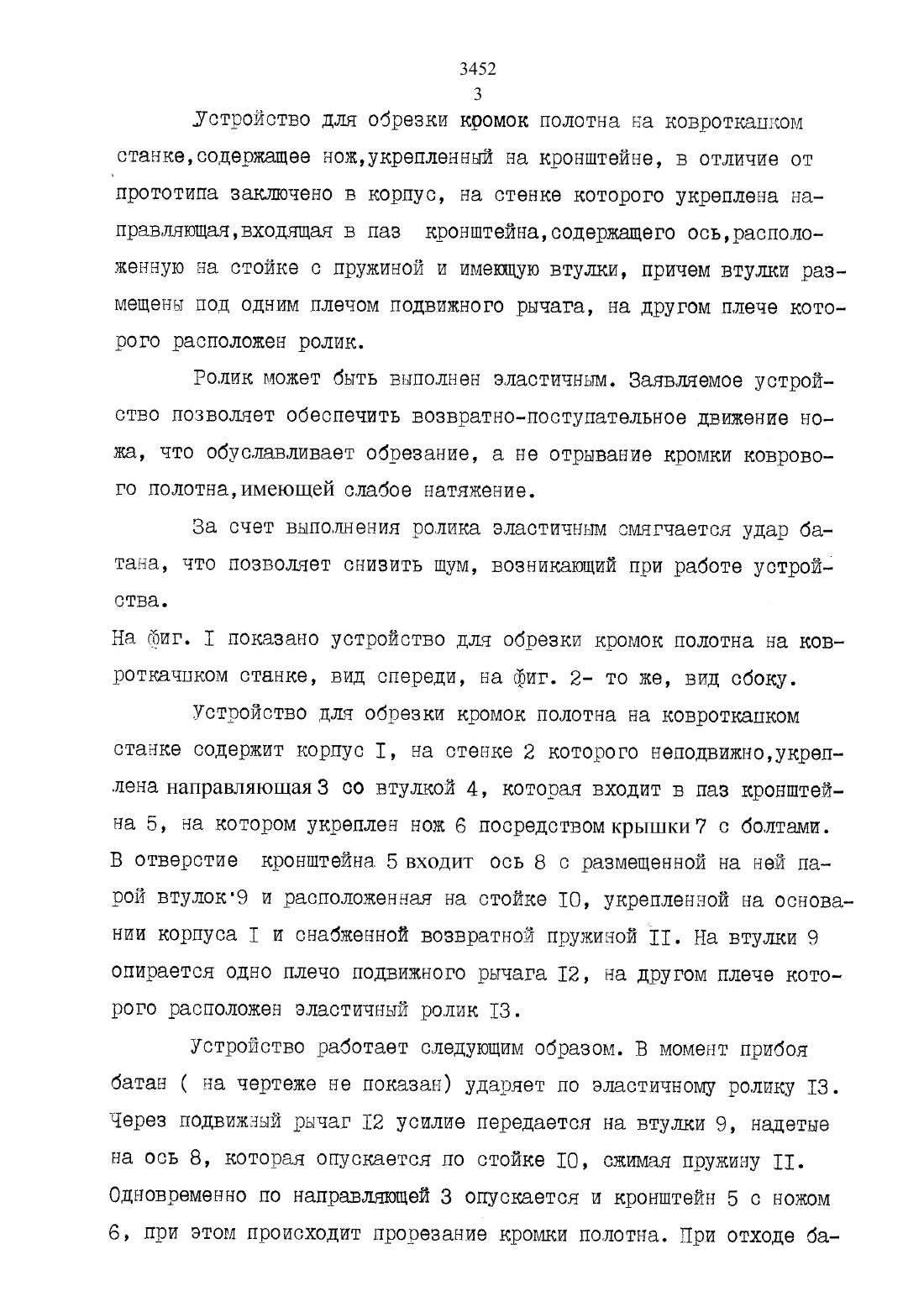

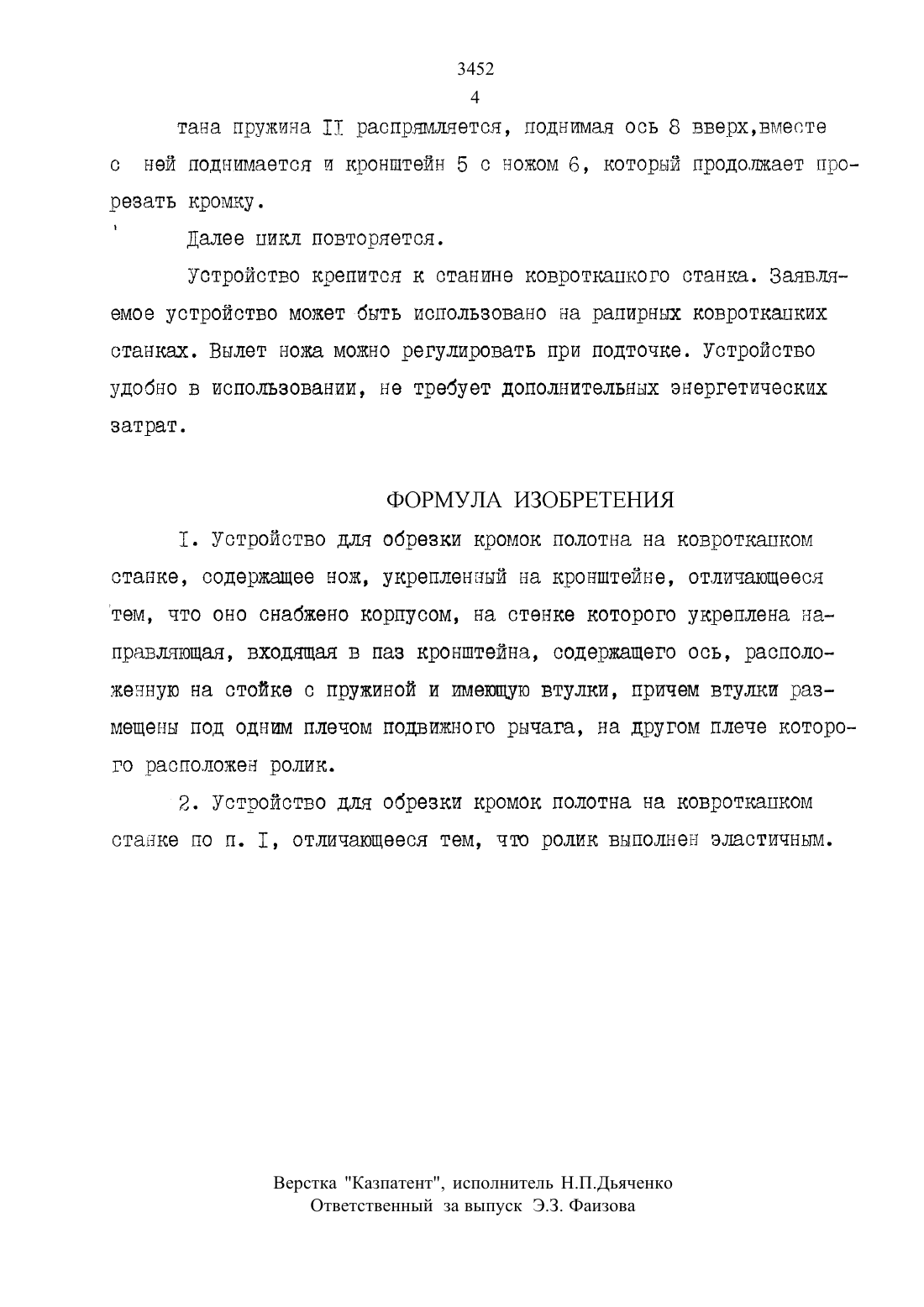

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Акционерное общество Алматы клем(56) Документация Двухполотенный рапИрнЬ 1 Й Ковроткацкий станок МоД.43 14, фирма УЕВб 4)УСТРОЙСТВО ДЛЯ ОБРЕЭКИ КИШИОК ПОЛОТНА.НА.КОВРОТКАЦКОМУстройство содержит нож, укрепленный на кронштейне, И корпус, на стенке которого жестко укреплена направляющаявходяЩая В паз кронштейнасодержащего ось, расположенную на стойке с пружиной И имеющую две втулки. Втулки размещены под одним плечом подвижного рычага, на другом плече которого расположен ролик с эластичным покрнтием.Заявляемое устройство позволяет повысить качество резкиИзобретение относится к текстильной промышленности и может быть использовано для обрезки кромки коврового полотна в процессе ткачества.Известен станок для резки кромок полотна, напримерковрового, содержащий режущие элементы ( А.с.СССР Ж 61414 О,кл.ДО 6 Ч 7/О 4,1978, БИ 5 25). Недостатком данного станка является сложность конструкции, кроме того, он используется для обрезки кромок коврового полотна после снятия его с ткацкого станка, что усложняет технологический процесс, увеличивает трудозатратн.Наиболее близким по технической сущности к заявляемому решению является устройство для резки кромок коврового полотна на ткацком станке,содержащее нож, неподвижно укрепленный на кремль тейне, который закреплен на станине станка (Документация Двухполотенннй рапирный ковроткацкий станок мод 4314, фирма РЙ 5 ИАцКац Котл/их Йхддта ГДРДЭЭЮОднако известное устройство не обеспечивает необходимого качества, т.к. происходит не обрезание, а отрывание кромки, что приводит к ее запутыванию, а, следовательно, к дополнительным остановкам машины и потере рабочего времени.Заявляемое устройство предназначено для обрезки кромки полотна непосредственно на ковроткацком станке в процессе ткачества и обеспечивает качественное ее обрезание, его использованиеПОЗВОЛЯЕТ СНИЗИТЬ ТРУДОЗЗТРЗТЫ И ПОВЫСИТЬ ПРОИЗБОДИТЭЛЪНОСТЪ.3452 3 Устройство для обрезки кромок полотна на ковроткапкомпрототипа заключено В КОРПУС, на СТЭНКЭ КОТОРОГО УКРЭПЛЭНЭ. на правляющая,входящая в паз кронштейна,содержащего осьрасположенную на стойке с пружиной и имеющую втулки, причем втулки размещены под одним плечом подвижного рычага, на другом плече которого расположен ролик.Ролик может быть выполнен эластичным. Заявляемое устройство позволяет обеспечить возвратно-поступательное движение ножа что обуславливает обрезание, а не отрывание кромки коврового полотнаИМекпЦеЙ слабое натяжение.За счет выполнения ролика эластичным смягчается удар саг тана что позволяет снизить шум, возникающий при работе устрой ства.На фиг. 1 показано устройство для обрезки кромок полотна на ковроткачпком станке, вид спереди, на фиг. 2- то же, вид сбоку.Устройство для обрезки кромок полотна на ковроткапком станке содержит корпус 1, на стенке 2 которого неподвикно,укреплена направлякпцаяз со втулкой 4, которая входит в паз кронштейна 5, на котором укреплен нож 6 посредствтикрьппки 7 с болтами. В отверстие кронштейна.5 входит ось 8 с размещенной на ней парой втулок 9 и расположенная на стойке 10, укрепленной на основании корпуса 1 И снабженной возвратной пружиной 11. На втулки 9 опирается одно плечо подвижного рычага 12, на другом плече которого расположен эластичный ролик 13.Устройство работает следующим образом. В момент прибоя батан ( на чертеже не показан) ударяет по эластичному ролику 13. Через подвижный рычаг 12 усилие передается на втулки 9, надетые на ось 8, которая опускается по стойке 10, сжимая пружину 11. Одновременно по направляющей 3 опускается и кронштейн 5 с ножом6, при этом происходит прорезание кромки полотна. При отходе ба 3452 4тана пружина 11 распрямляется, поднимая ось 8 вверх,вместе с ней поднимается И кронштейн 5 с ножом 6, который продолжает прорезать кромку. Далее цикл повторяется.Устройство крепится к станине ковроткацкого станка. Заявляемое устройство может быть использовано на рапирных ковроткапких станках. Вылет ножа можно регулировать при подточке. Устройство удобно в исполъзовании не требует дополнительных энергетических1. Устройство для обрезки кромок полотна на ковроткапкомтем что оно снабжено корпусом, на стенке которого укреплена на правляющая, входящая в паз кронштейна, содержащего ось, расположенную на стойке с пружиной И имеющую втулки, причем втулки размещены под одним плечом подвижного рычага, на другом плече которо го расположен ролик.2. Устройство для обрезки кромок полотна на ковроткапкомВерстка Казпатент, Исполнитель Н.П.ДЬяЧеНК 0 Ответственный за выпуск ЭЗ. Фаизова
