Спиральный грохот с дополнительным кулачковым возбудителем

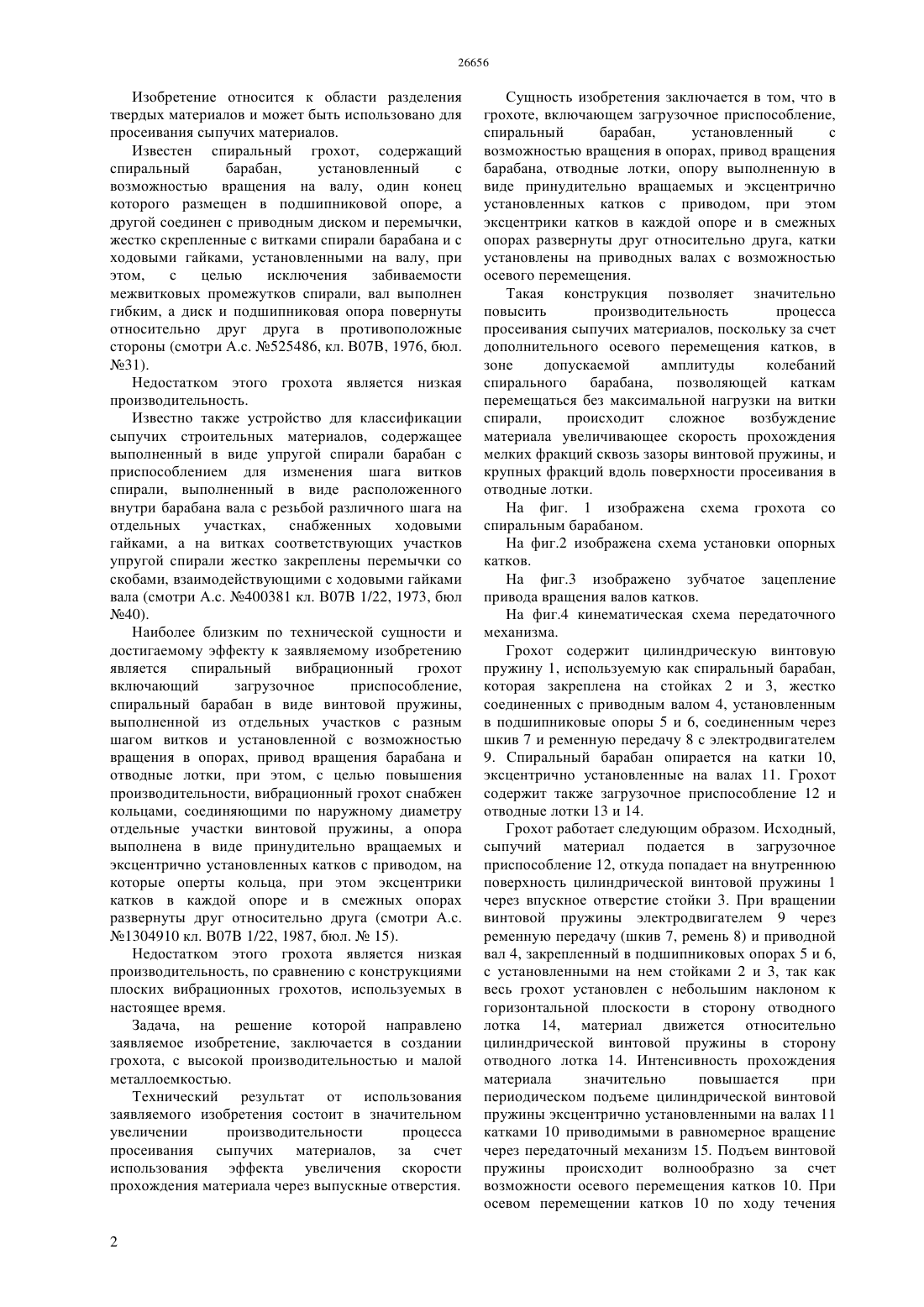

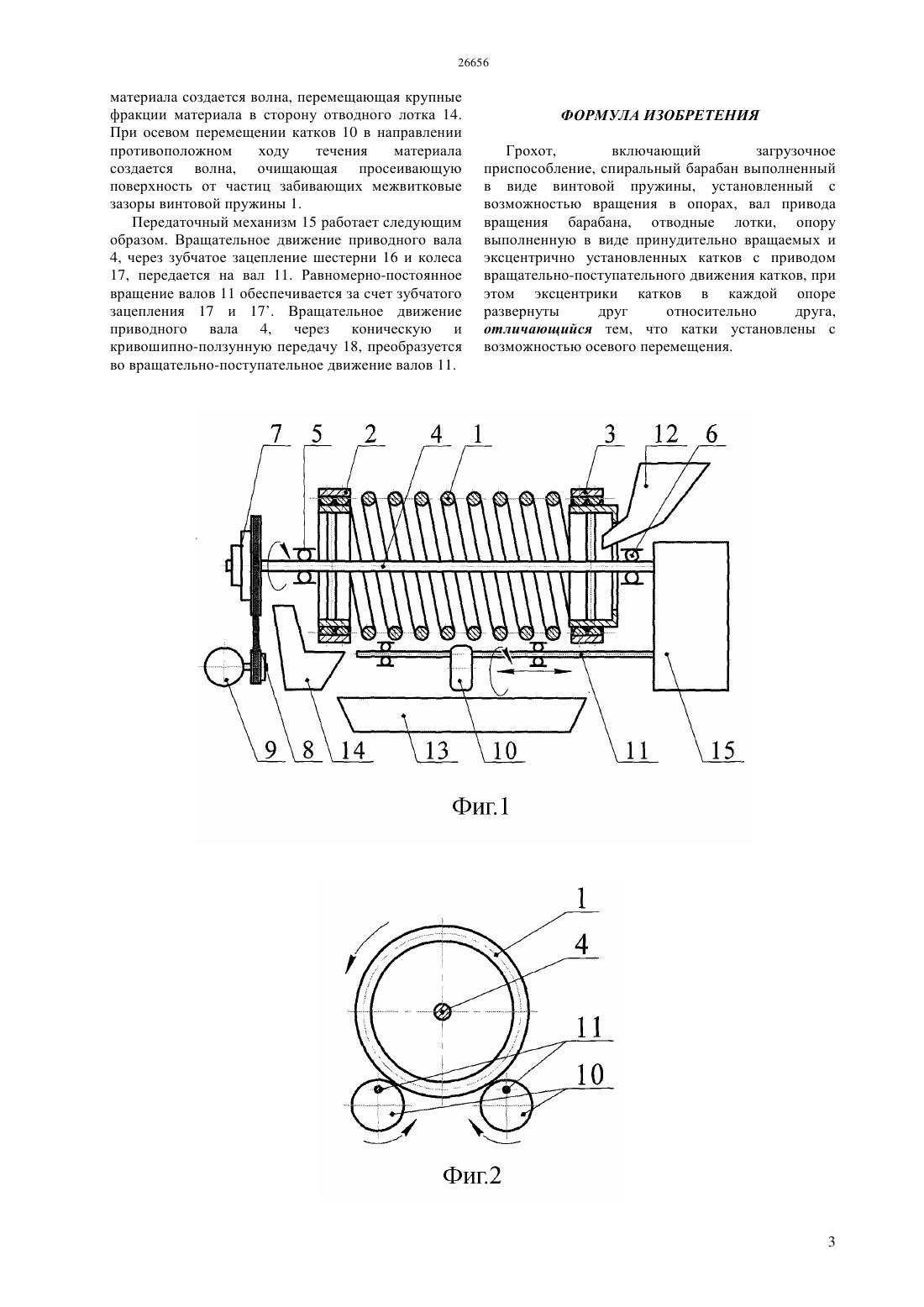

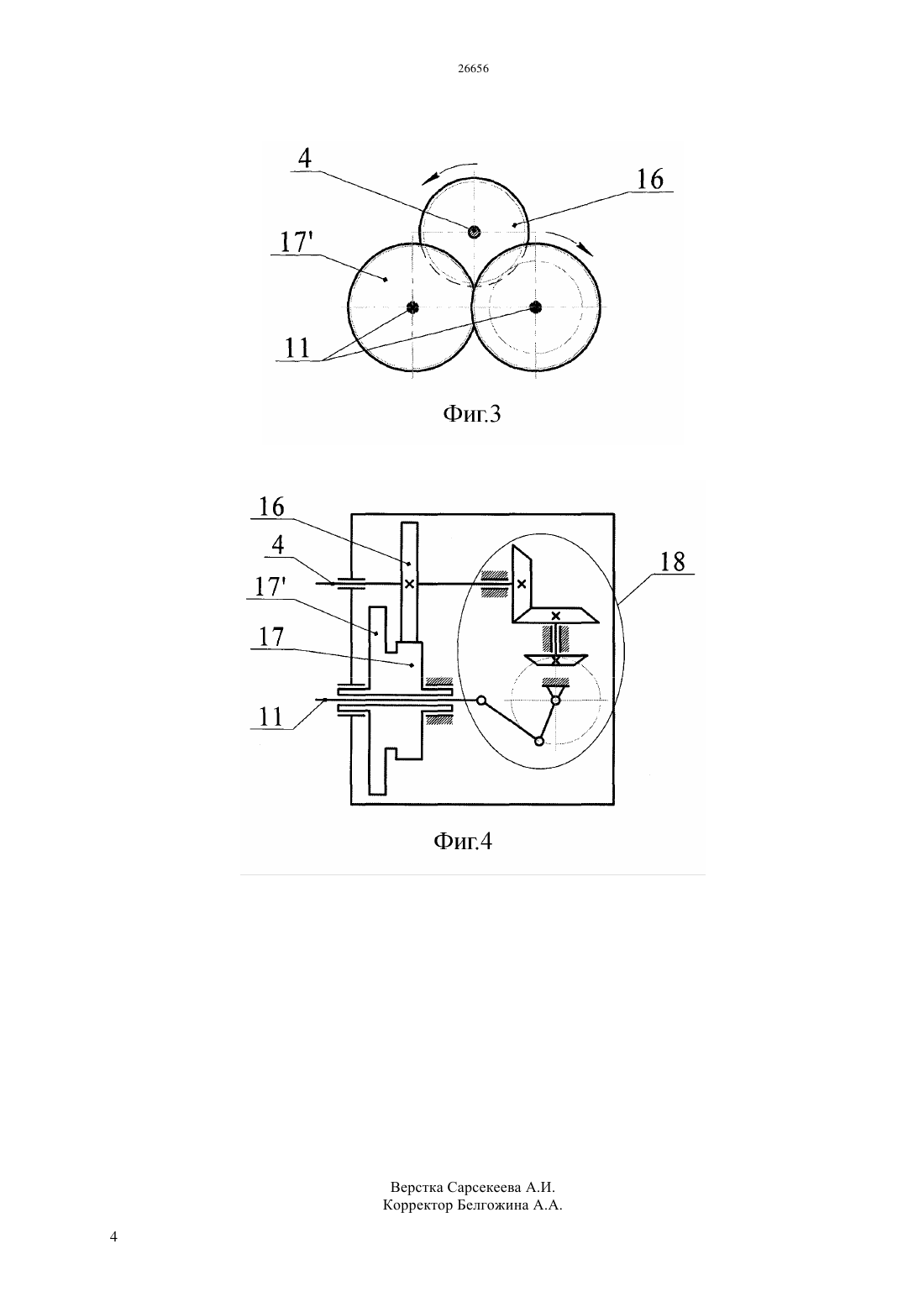

(51) 07 1/22 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ материала значительно повышается при периодическом подъеме цилиндрической винтовой пружины эксцентрично установленными на валах 11 катками 10 приводимыми в равномерное вращение через передаточный механизм 15. Подъем винтовой пружины происходит волнообразно за счет возможности осевого перемещения катков 10. При осевом перемещении катков 10 по ходу течения материала создается волна, перемещающая крупные фракции материала в сторону отводного лотка 14. При осевом перемещении катков 10 в направлении противоположном ходу течения материала создается волна, очищающая просеивающую поверхность от частиц забивающих межвитковые зазоры винтовой пружины 1. Передаточный механизм 15 работает следующим образом. Вращательное движение приводного вала 4, через зубчатое зацепление шестерни 16 и колеса 17, передается на вал 11. Равномерно-постоянное вращение валов 11 обеспечивается за счет зубчатого зацепления 17 и 17. Вращательное движение приводного вала 4, через коническую и кривошипно-ползунную передачу 18, преобразуется во вращательно-поступательное движение валов 11. Технический результат от использования заявляемого изобретения состоит в значительном увеличении производительности процесса просеивания сыпучих материалов, за счет интенсивности прохождения материала при периодическом подъеме цилиндрической винтовой пружины эксцентрично установленными на валах 11 катками 10, а также волнообразного осевого перемещения катков 10 приводимыми в равномерное вращательно-поступательное движение передаточным механизмом 15. Тем самым повышается эффективность процесса сортировки влажных сыпучих материалов с наличием илистых и глинистых частиц т.е. устраняется эффект забивания ячеек просеивающей поверхности.(76) Сурашов Нургали Толымбекович Елемес Дархан Елемеслы(57) Изобретение относится к области разделения твердых материалов и может быть использовано для просеивания сыпучих материалов. Грохот содержит цилиндрическую винтовую пружину 1, используемую как спиральный барабан,которая закреплена на стойках 2 и 3, жестко соединенных с приводным валом 4, установленным в подшипниковые опоры 5 и 6, соединенным через шкив 7 и ременную передачу 8 с электродвигателем 9. Спиральный барабан опирается на катки 10,эксцентрично установленные на валах 11. Грохот содержит также загрузочное приспособление 12 и отводные лотки 13 и 14. Грохот работает следующим образом. Исходный,сыпучий материал подается в загрузочное приспособление 12, откуда попадает на внутреннюю поверхность цилиндрической винтовой пружины 1 через впускное отверстие стойки 3. При вращении винтовой пружины электродвигателем 9 через ременную передачу (шкив 7, ремень 8) и приводной вал 4, закрепленный в подшипниковых опорах 5 и 6,с установленными на нем стойками 2 и 3, так как весь грохот установлен с небольшим наклоном к горизонтальной плоскости в сторону отводного лотка 14, материал движется относительно цилиндрической винтовой пружины в сторону отводного лотка 14. Интенсивность прохождения Изобретение относится к области разделения твердых материалов и может быть использовано для просеивания сыпучих материалов. Известен спиральный грохот, содержащий спиральный барабан,установленный с возможностью вращения на валу, один конец которого размещен в подшипниковой опоре, а другой соединен с приводным диском и перемычки,жестко скрепленные с витками спирали барабана и с ходовыми гайками, установленными на валу, при этом,с целью исключения забиваемости межвитковых промежутков спирали, вал выполнен гибким, а диск и подшипниковая опора повернуты относительно друг друга в противоположные стороны (смотри А.с. 525486, кл. В 07, 1976, бюл. 31). Недостатком этого грохота является низкая производительность. Известно также устройство для классификации сыпучих строительных материалов, содержащее выполненный в виде упругой спирали барабан с приспособлением для изменения шага витков спирали, выполненный в виде расположенного внутри барабана вала с резьбой различного шага на отдельных участках,снабженных ходовыми гайками, а на витках соответствующих участков упругой спирали жестко закреплены перемычки со скобами, взаимодействующими с ходовыми гайками вала (смотри А.с. 400381 кл. В 07 1/22, 1973, бюл 40). Наиболее близким по технической сущности и достигаемому эффекту к заявляемому изобретению является спиральный вибрационный грохот включающий загрузочное приспособление,спиральный барабан в виде винтовой пружины,выполненной из отдельных участков с разным шагом витков и установленной с возможностью вращения в опорах, привод вращения барабана и отводные лотки, при этом, с целью повышения производительности, вибрационный грохот снабжен кольцами, соединяющими по наружному диаметру отдельные участки винтовой пружины, а опора выполнена в виде принудительно вращаемых и эксцентрично установленных катков с приводом, на которые оперты кольца, при этом эксцентрики катков в каждой опоре и в смежных опорах развернуты друг относительно друга (смотри А.с. 1304910 кл. В 07 1/22, 1987, бюл.15). Недостатком этого грохота является низкая производительность, по сравнению с конструкциями плоских вибрационных грохотов, используемых в настоящее время. Задача, на решение которой направлено заявляемое изобретение, заключается в создании грохота, с высокой производительностью и малой металлоемкостью. Технический результат от использования заявляемого изобретения состоит в значительном увеличении производительности процесса просеивания сыпучих материалов, за счет использования эффекта увеличения скорости прохождения материала через выпускные отверстия. Сущность изобретения заключается в том, что в грохоте, включающем загрузочное приспособление,спиральный барабан,установленный с возможностью вращения в опорах, привод вращения барабана, отводные лотки, опору выполненную в виде принудительно вращаемых и эксцентрично установленных катков с приводом, при этом эксцентрики катков в каждой опоре и в смежных опорах развернуты друг относительно друга, катки установлены на приводных валах с возможностью осевого перемещения. Такая конструкция позволяет значительно повысить производительность процесса просеивания сыпучих материалов, поскольку за счет дополнительного осевого перемещения катков, в зоне допускаемой амплитуды колебаний спирального барабана,позволяющей каткам перемещаться без максимальной нагрузки на витки спирали,происходит сложное возбуждение материала увеличивающее скорость прохождения мелких фракций сквозь зазоры винтовой пружины, и крупных фракций вдоль поверхности просеивания в отводные лотки. На фиг. 1 изображена схема грохота со спиральным барабаном. На фиг.2 изображена схема установки опорных катков. На фиг.3 изображено зубчатое зацепление привода вращения валов катков. На фиг.4 кинематическая схема передаточного механизма. Грохот содержит цилиндрическую винтовую пружину 1, используемую как спиральный барабан,которая закреплена на стойках 2 и 3, жестко соединенных с приводным валом 4, установленным в подшипниковые опоры 5 и 6, соединенным через шкив 7 и ременную передачу 8 с электродвигателем 9. Спиральный барабан опирается на катки 10,эксцентрично установленные на валах 11. Грохот содержит также загрузочное приспособление 12 и отводные лотки 13 и 14. Грохот работает следующим образом. Исходный,сыпучий материал подается в загрузочное приспособление 12, откуда попадает на внутреннюю поверхность цилиндрической винтовой пружины 1 через впускное отверстие стойки 3. При вращении винтовой пружины электродвигателем 9 через ременную передачу (шкив 7, ремень 8) и приводной вал 4, закрепленный в подшипниковых опорах 5 и 6,с установленными на нем стойками 2 и 3, так как весь грохот установлен с небольшим наклоном к горизонтальной плоскости в сторону отводного лотка 14, материал движется относительно цилиндрической винтовой пружины в сторону отводного лотка 14. Интенсивность прохождения материала значительно повышается при периодическом подъеме цилиндрической винтовой пружины эксцентрично установленными на валах 11 катками 10 приводимыми в равномерное вращение через передаточный механизм 15. Подъем винтовой пружины происходит волнообразно за счет возможности осевого перемещения катков 10. При осевом перемещении катков 10 по ходу течения материала создается волна, перемещающая крупные фракции материала в сторону отводного лотка 14. При осевом перемещении катков 10 в направлении противоположном ходу течения материала создается волна, очищающая просеивающую поверхность от частиц забивающих межвитковые зазоры винтовой пружины 1. Передаточный механизм 15 работает следующим образом. Вращательное движение приводного вала 4, через зубчатое зацепление шестерни 16 и колеса 17, передается на вал 11. Равномерно-постоянное вращение валов 11 обеспечивается за счет зубчатого зацепления 17 и 17. Вращательное движение приводного вала 4, через коническую и кривошипно-ползунную передачу 18, преобразуется во вращательно-поступательное движение валов 11. ФОРМУЛА ИЗОБРЕТЕНИЯ Грохот,включающий загрузочное приспособление, спиральный барабан выполненный в виде винтовой пружины, установленный с возможностью вращения в опорах, вал привода вращения барабана, отводные лотки, опору выполненную в виде принудительно вращаемых и эксцентрично установленных катков с приводом вращательно-поступательного движения катков, при этом эксцентрики катков в каждой опоре развернуты друг относительно друга,отличающийся тем, что катки установлены с возможностью осевого перемещения.
