Грохот

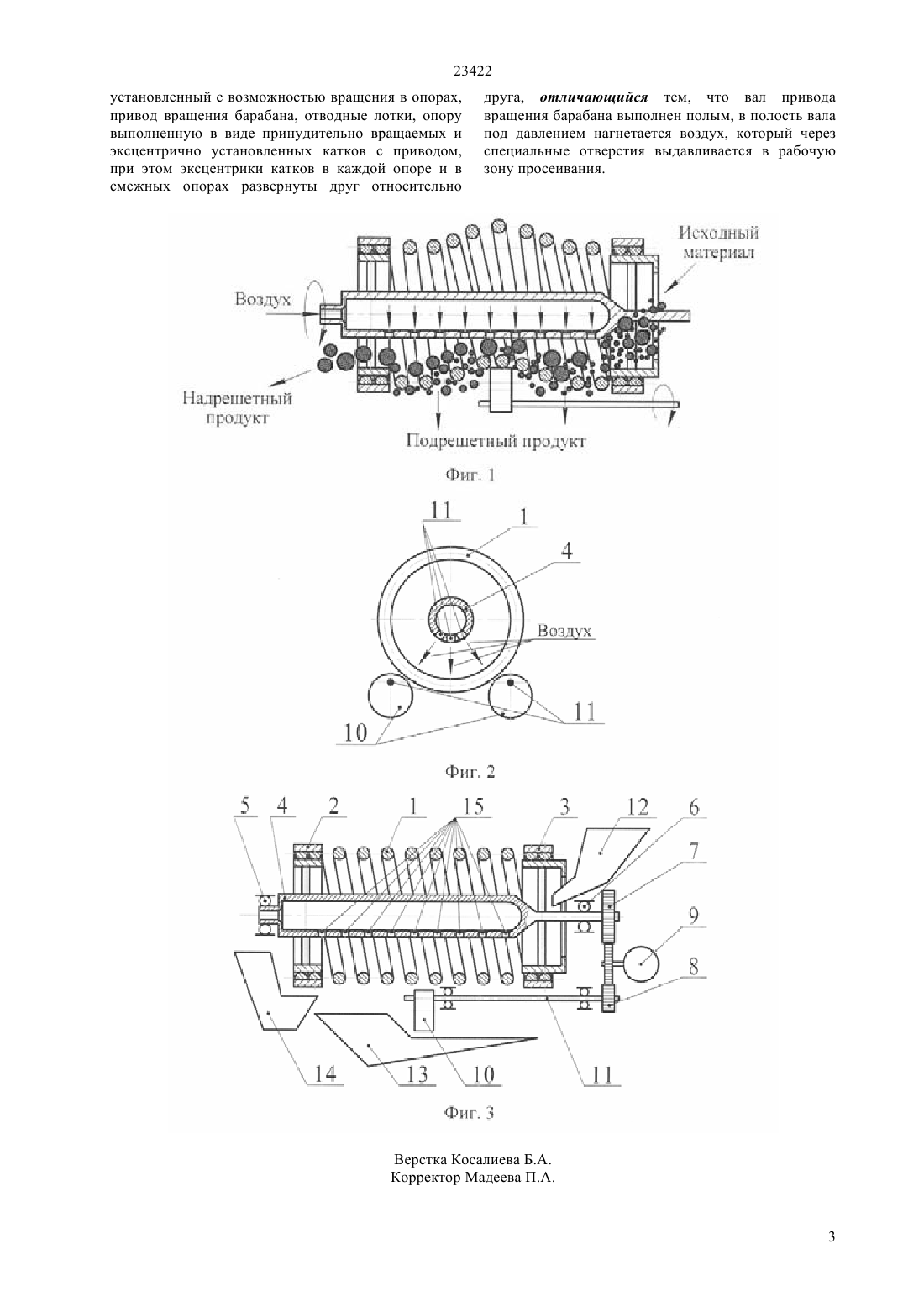

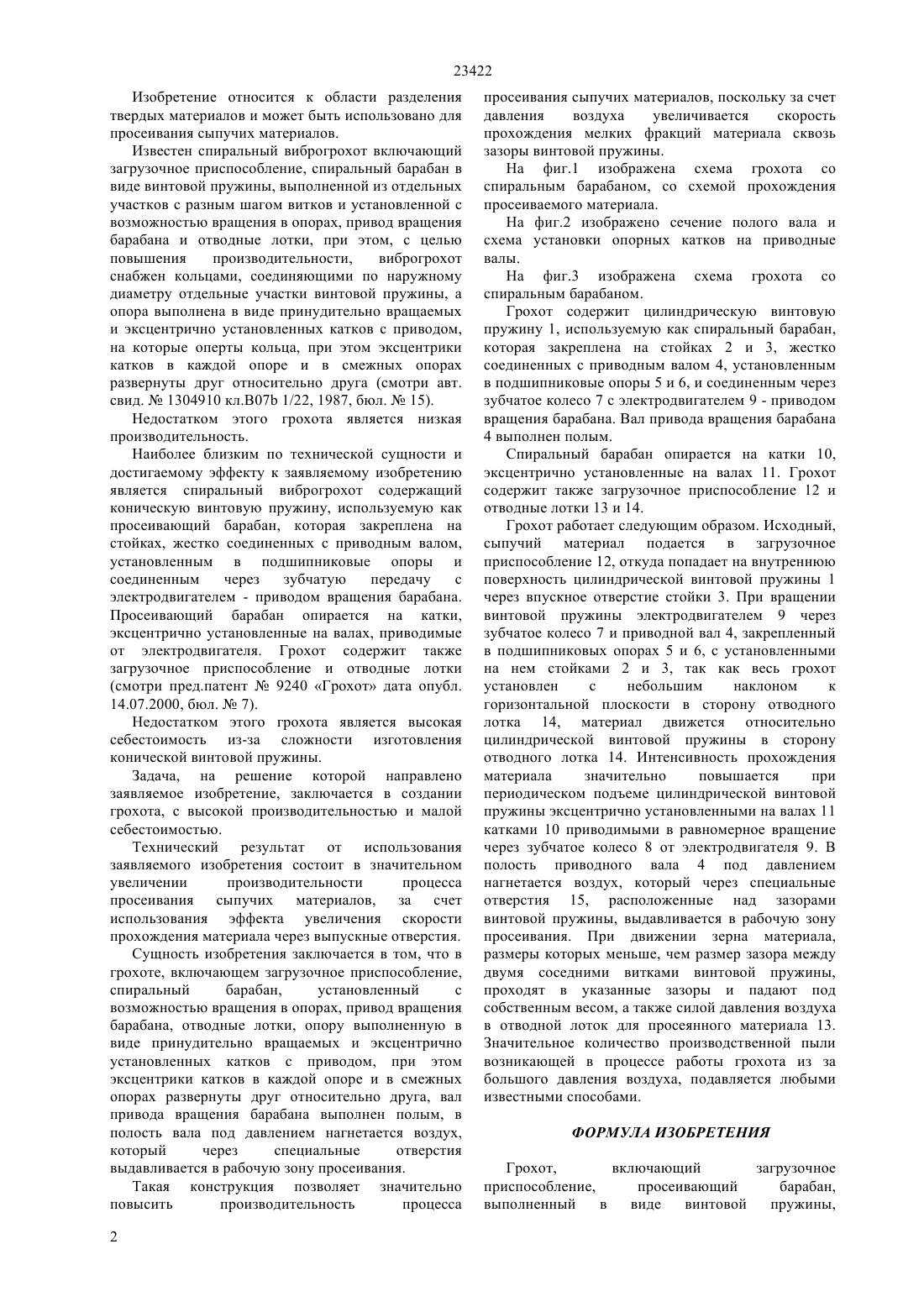

(51) 07 1/22 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ подшипниковые опоры 5 и 6 и соединенным через зубчатое колесо 7 с электродвигателем 9 - приводом вращения барабана. Вал привода вращения барабана 4 выполнен полым. Спиральный барабан опирается на катки 11, эксцентрично установленные на валах 12 и приводимые через зубчатое колесо 8 от электродвигателя 9. Грохот содержит также загрузочное приспособление 12 и отводные лотки 13 и 14. Технический результат от использования заявляемого изобретения состоит в значительном увеличении производительности процесса просеивания сыпучих материалов, за счет увеличения скорости прохождения мелких фракций материала сквозь зазоры винтовой пружины.(76) Сурашов Нургали Толымбекович Елемес Дархан Елемесулы(57) Изобретение относится к области разделения твердых материалов и может быть использовано для просеивания сыпучих материалов. Грохот содержит винтовую пружину 1,используемую как спиральный барабан, которая закреплена на стойках 2 и 3, жестко соединенных с приводным валом 4,установленным в 23422 Изобретение относится к области разделения твердых материалов и может быть использовано для просеивания сыпучих материалов. Известен спиральный виброгрохот включающий загрузочное приспособление, спиральный барабан в виде винтовой пружины, выполненной из отдельных участков с разным шагом витков и установленной с возможностью вращения в опорах, привод вращения барабана и отводные лотки, при этом, с целью повышения производительности,виброгрохот снабжен кольцами, соединяющими по наружному диаметру отдельные участки винтовой пружины, а опора выполнена в виде принудительно вращаемых и эксцентрично установленных катков с приводом,на которые оперты кольца, при этом эксцентрики катков в каждой опоре и в смежных опорах развернуты друг относительно друга (смотри авт. свид.1304910 кл.В 07 1/22, 1987, бюл.15). Недостатком этого грохота является низкая производительность. Наиболее близким по технической сущности и достигаемому эффекту к заявляемому изобретению является спиральный виброгрохот содержащий коническую винтовую пружину, используемую как просеивающий барабан, которая закреплена на стойках, жестко соединенных с приводным валом,установленным в подшипниковые опоры и соединенным через зубчатую передачу с электродвигателем - приводом вращения барабана. Просеивающий барабан опирается на катки,эксцентрично установленные на валах, приводимые от электродвигателя. Грохот содержит также загрузочное приспособление и отводные лотки(смотри пред.патент 9240 Грохот дата опубл. 14.07.2000, бюл.7). Недостатком этого грохота является высокая себестоимость из-за сложности изготовления конической винтовой пружины. Задача, на решение которой направлено заявляемое изобретение, заключается в создании грохота, с высокой производительностью и малой себестоимостью. Технический результат от использования заявляемого изобретения состоит в значительном увеличении производительности процесса просеивания сыпучих материалов, за счет использования эффекта увеличения скорости прохождения материала через выпускные отверстия. Сущность изобретения заключается в том, что в грохоте, включающем загрузочное приспособление,спиральный барабан,установленный с возможностью вращения в опорах, привод вращения барабана, отводные лотки, опору выполненную в виде принудительно вращаемых и эксцентрично установленных катков с приводом, при этом эксцентрики катков в каждой опоре и в смежных опорах развернуты друг относительно друга, вал привода вращения барабана выполнен полым, в полость вала под давлением нагнетается воздух,который через специальные отверстия выдавливается в рабочую зону просеивания. Такая конструкция позволяет значительно повысить производительность процесса 2 просеивания сыпучих материалов, поскольку за счет давления воздуха увеличивается скорость прохождения мелких фракций материала сквозь зазоры винтовой пружины. На фиг.1 изображена схема грохота со спиральным барабаном, со схемой прохождения просеиваемого материала. На фиг.2 изображено сечение полого вала и схема установки опорных катков на приводные валы. На фиг.3 изображена схема грохота со спиральным барабаном. Грохот содержит цилиндрическую винтовую пружину 1, используемую как спиральный барабан,которая закреплена на стойках 2 и 3, жестко соединенных с приводным валом 4, установленным в подшипниковые опоры 5 и 6, и соединенным через зубчатое колесо 7 с электродвигателем 9 - приводом вращения барабана. Вал привода вращения барабана 4 выполнен полым. Спиральный барабан опирается на катки 10,эксцентрично установленные на валах 11. Грохот содержит также загрузочное приспособление 12 и отводные лотки 13 и 14. Грохот работает следующим образом. Исходный,сыпучий материал подается в загрузочное приспособление 12, откуда попадает на внутреннюю поверхность цилиндрической винтовой пружины 1 через впускное отверстие стойки 3. При вращении винтовой пружины электродвигателем 9 через зубчатое колесо 7 и приводной вал 4, закрепленный в подшипниковых опорах 5 и 6, с установленными на нем стойками 2 и 3, так как весь грохот установлен с небольшим наклоном к горизонтальной плоскости в сторону отводного лотка 14, материал движется относительно цилиндрической винтовой пружины в сторону отводного лотка 14. Интенсивность прохождения материала значительно повышается при периодическом подъеме цилиндрической винтовой пружины эксцентрично установленными на валах 11 катками 10 приводимыми в равномерное вращение через зубчатое колесо 8 от электродвигателя 9. В полость приводного вала 4 под давлением нагнетается воздух, который через специальные отверстия 15, расположенные над зазорами винтовой пружины, выдавливается в рабочую зону просеивания. При движении зерна материала,размеры которых меньше, чем размер зазора между двумя соседними витками винтовой пружины,проходят в указанные зазоры и падают под собственным весом, а также силой давления воздуха в отводной лоток для просеянного материала 13. Значительное количество производственной пыли возникающей в процессе работы грохота из за большого давления воздуха, подавляется любыми известными способами. ФОРМУЛА ИЗОБРЕТЕНИЯ Грохот,включающий загрузочное приспособление,просеивающий барабан,выполненный в виде винтовой пружины, 23422 установленный с возможностью вращения в опорах,привод вращения барабана, отводные лотки, опору выполненную в виде принудительно вращаемых и эксцентрично установленных катков с приводом,при этом эксцентрики катков в каждой опоре и в смежных опорах развернуты друг относительно друга, отличающийся тем, что вал привода вращения барабана выполнен полым, в полость вала под давлением нагнетается воздух, который через специальные отверстия выдавливается в рабочую зону просеивания.
