Спиральный грохот

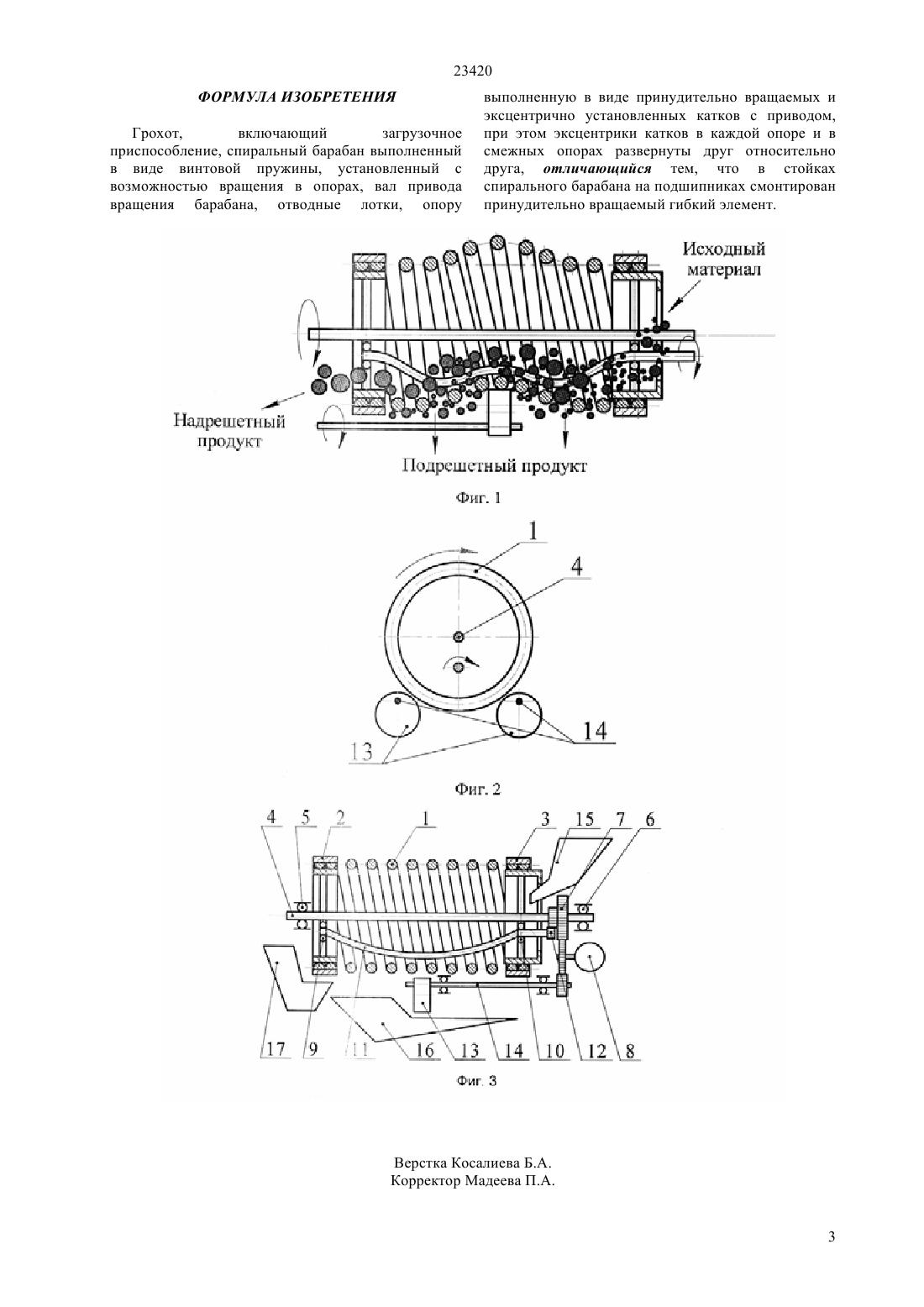

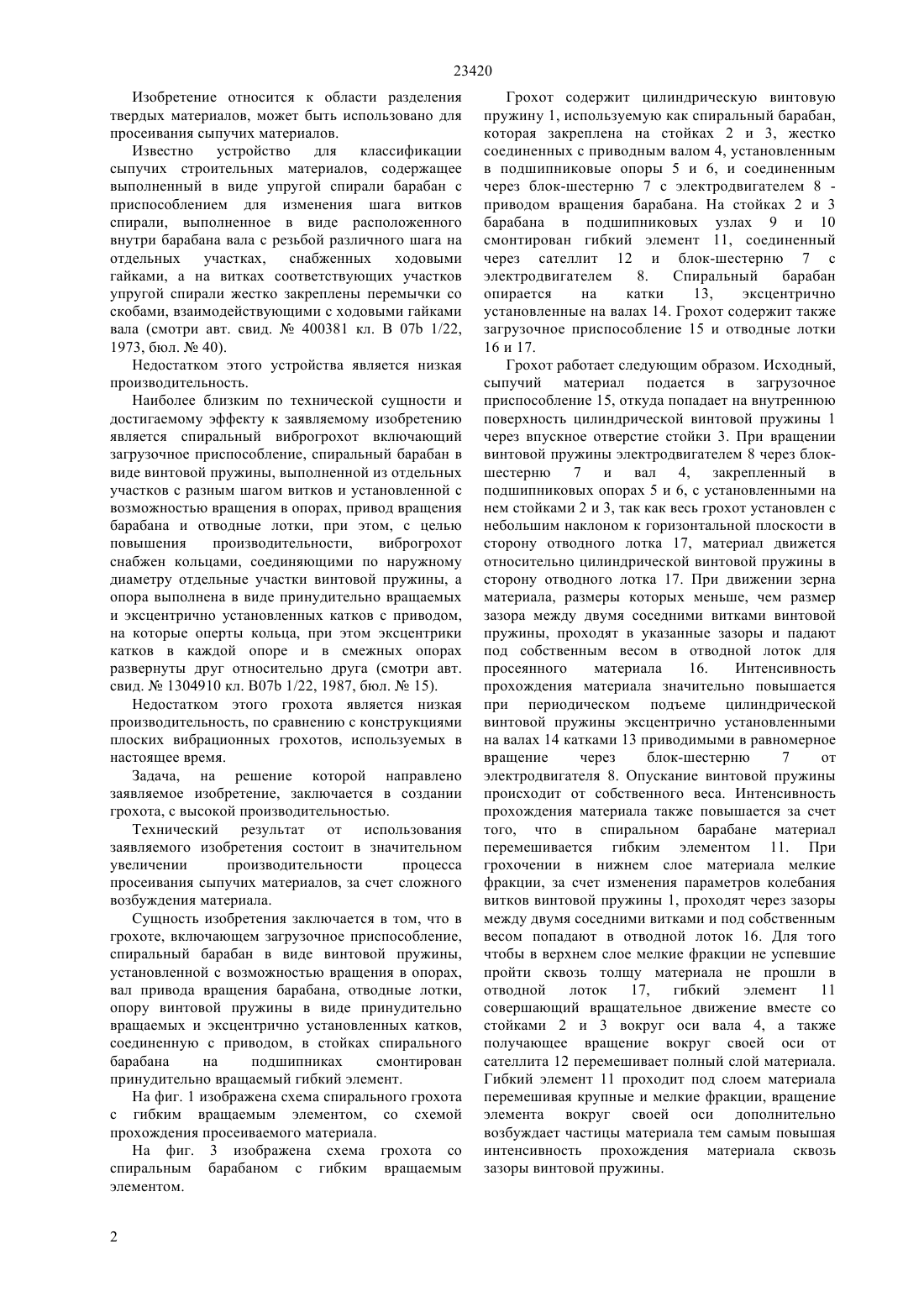

(51) 07 1/22 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ подшипниковые опоры 5 и 6 и соединенным через блок-шестерню 7 с электродвигателем 9 - приводом вращения барабана. На стойках 2 и 3 барабана в подшипниковых узлах 9 и 10 смонтирован гибкий элемент 11, соединенный через сателлит 12 и блокшестерню 7 с электродвигателем 8. Спиральный барабан опирается на катки 13, эксцентрично установленные на валах 14. Грохот содержит также загрузочное приспособление 15 и отводные лотки 16 и 17. Технический результат от использования заявляемого изобретения состоит в значительном увеличении производительности процесса просеивания сыпучих материалов, за счет сложного возбуждения материала.(76) Елемес Дархан Елемесулы Сурашов Нургали Толымбекович(57) Изобретение относится к области разделения твердых материалов и к области производства строительных материалов и может быть использовано в других областях производственной сферы для просеивания сыпучих материалов. Грохот содержит винтовую пружину 1,используемую как спиральный барабан, которая закреплена на стойках 2 и 3, жестко соединенных с приводным валом 4,установленным в 23420 Изобретение относится к области разделения твердых материалов, может быть использовано для просеивания сыпучих материалов. Известно устройство для классификации сыпучих строительных материалов, содержащее выполненный в виде упругой спирали барабан с приспособлением для изменения шага витков спирали, выполненное в виде расположенного внутри барабана вала с резьбой различного шага на отдельных участках, снабженных ходовыми гайками, а на витках соответствующих участков упругой спирали жестко закреплены перемычки со скобами, взаимодействующими с ходовыми гайками вала (смотри авт. свид.400381 кл. В 07 1/22,1973, бюл.40). Недостатком этого устройства является низкая производительность. Наиболее близким по технической сущности и достигаемому эффекту к заявляемому изобретению является спиральный виброгрохот включающий загрузочное приспособление, спиральный барабан в виде винтовой пружины, выполненной из отдельных участков с разным шагом витков и установленной с возможностью вращения в опорах, привод вращения барабана и отводные лотки, при этом, с целью повышения производительности,виброгрохот снабжен кольцами, соединяющими по наружному диаметру отдельные участки винтовой пружины, а опора выполнена в виде принудительно вращаемых и эксцентрично установленных катков с приводом,на которые оперты кольца, при этом эксцентрики катков в каждой опоре и в смежных опорах развернуты друг относительно друга (смотри авт. свид.1304910 кл. В 07 1/22, 1987, бюл.15). Недостатком этого грохота является низкая производительность, по сравнению с конструкциями плоских вибрационных грохотов, используемых в настоящее время. Задача, на решение которой направлено заявляемое изобретение, заключается в создании грохота, с высокой производительностью. Технический результат от использования заявляемого изобретения состоит в значительном увеличении производительности процесса просеивания сыпучих материалов, за счет сложного возбуждения материала. Сущность изобретения заключается в том, что в грохоте, включающем загрузочное приспособление,спиральный барабан в виде винтовой пружины,установленной с возможностью вращения в опорах,вал привода вращения барабана, отводные лотки,опору винтовой пружины в виде принудительно вращаемых и эксцентрично установленных катков,соединенную с приводом, в стойках спирального барабана на подшипниках смонтирован принудительно вращаемый гибкий элемент. На фиг. 1 изображена схема спирального грохота с гибким вращаемым элементом, со схемой прохождения просеиваемого материала. На фиг. 3 изображена схема грохота со спиральным барабаном с гибким вращаемым элементом. 2 Грохот содержит цилиндрическую винтовую пружину 1, используемую как спиральный барабан,которая закреплена на стойках 2 и 3, жестко соединенных с приводным валом 4, установленным в подшипниковые опоры 5 и 6, и соединенным через блок-шестерню 7 с электродвигателем 8 приводом вращения барабана. На стойках 2 и 3 барабана в подшипниковых узлах 9 и 10 смонтирован гибкий элемент 11, соединенный через сателлит 12 и блок-шестерню 7 с электродвигателем 8. Спиральный барабан опирается на катки 13,эксцентрично установленные на валах 14. Грохот содержит также загрузочное приспособление 15 и отводные лотки 16 и 17. Грохот работает следующим образом. Исходный,сыпучий материал подается в загрузочное приспособление 15, откуда попадает на внутреннюю поверхность цилиндрической винтовой пружины 1 через впускное отверстие стойки 3. При вращении винтовой пружины электродвигателем 8 через блокшестерню 7 и вал 4, закрепленный в подшипниковых опорах 5 и 6, с установленными на нем стойками 2 и 3, так как весь грохот установлен с небольшим наклоном к горизонтальной плоскости в сторону отводного лотка 17, материал движется относительно цилиндрической винтовой пружины в сторону отводного лотка 17. При движении зерна материала, размеры которых меньше, чем размер зазора между двумя соседними витками винтовой пружины, проходят в указанные зазоры и падают под собственным весом в отводной лоток для просеянного материала 16. Интенсивность прохождения материала значительно повышается при периодическом подъеме цилиндрической винтовой пружины эксцентрично установленными на валах 14 катками 13 приводимыми в равномерное вращение через блок-шестерню 7 от электродвигателя 8. Опускание винтовой пружины происходит от собственного веса. Интенсивность прохождения материала также повышается за счет того, что в спиральном барабане материал перемешивается гибким элементом 11. При грохочении в нижнем слое материала мелкие фракции, за счет изменения параметров колебания витков винтовой пружины 1, проходят через зазоры между двумя соседними витками и под собственным весом попадают в отводной лоток 16. Для того чтобы в верхнем слое мелкие фракции не успевшие пройти сквозь толщу материала не прошли в отводной лоток 17,гибкий элемент 11 совершающий вращательное движение вместе со стойками 2 и 3 вокруг оси вала 4, а также получающее вращение вокруг своей оси от сателлита 12 перемешивает полный слой материала. Гибкий элемент 11 проходит под слоем материала перемешивая крупные и мелкие фракции, вращение элемента вокруг своей оси дополнительно возбуждает частицы материала тем самым повышая интенсивность прохождения материала сквозь зазоры винтовой пружины. 23420 ФОРМУЛА ИЗОБРЕТЕНИЯ Грохот,включающий загрузочное приспособление, спиральный барабан выполненный в виде винтовой пружины, установленный с возможностью вращения в опорах, вал привода вращения барабана, отводные лотки, опору выполненную в виде принудительно вращаемых и эксцентрично установленных катков с приводом,при этом эксцентрики катков в каждой опоре и в смежных опорах развернуты друг относительно друга, отличающийся тем, что в стойках спирального барабана на подшипниках смонтирован принудительно вращаемый гибкий элемент.
