Способ извлечения осмия и рения из промпродуктов медного производства

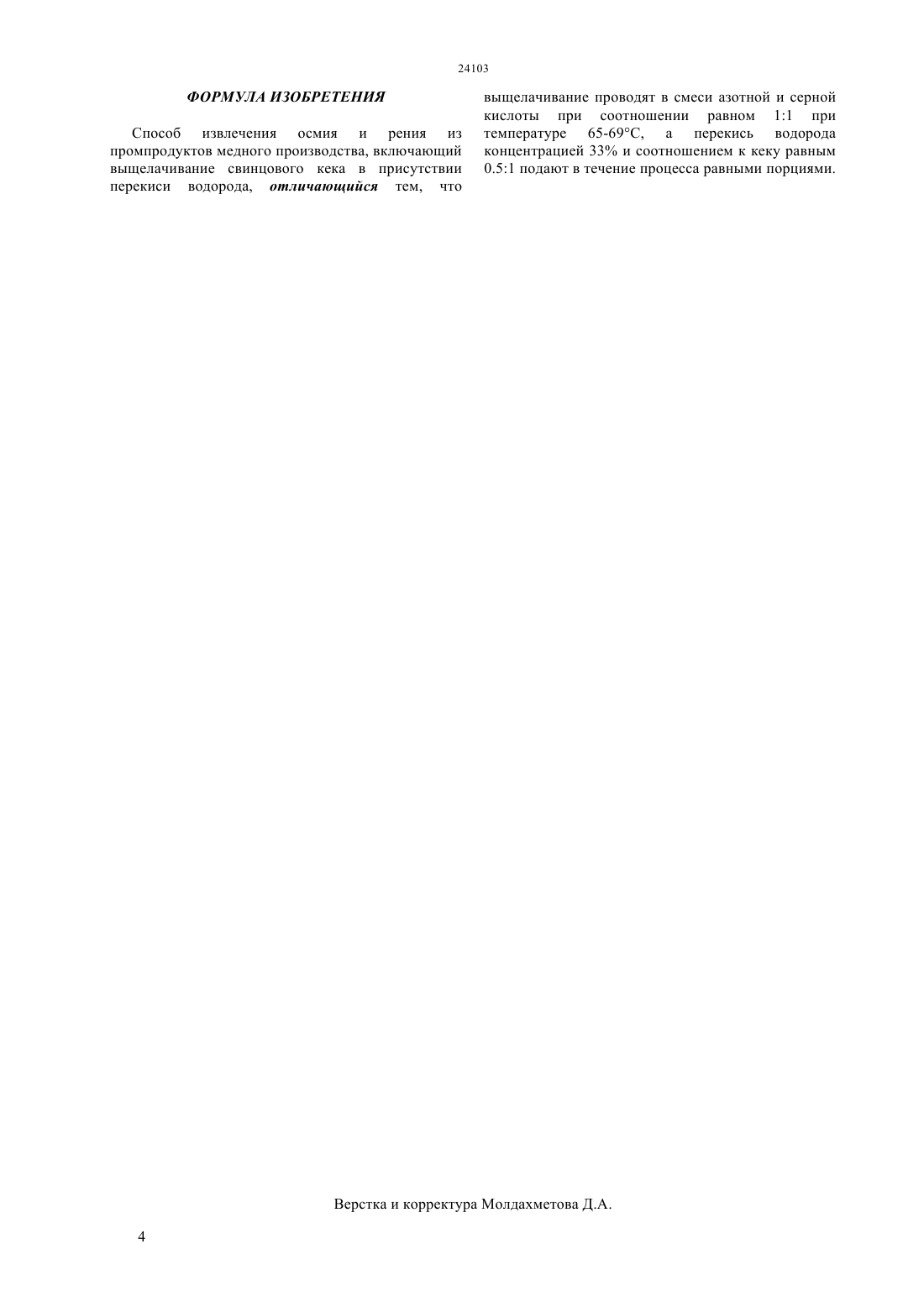

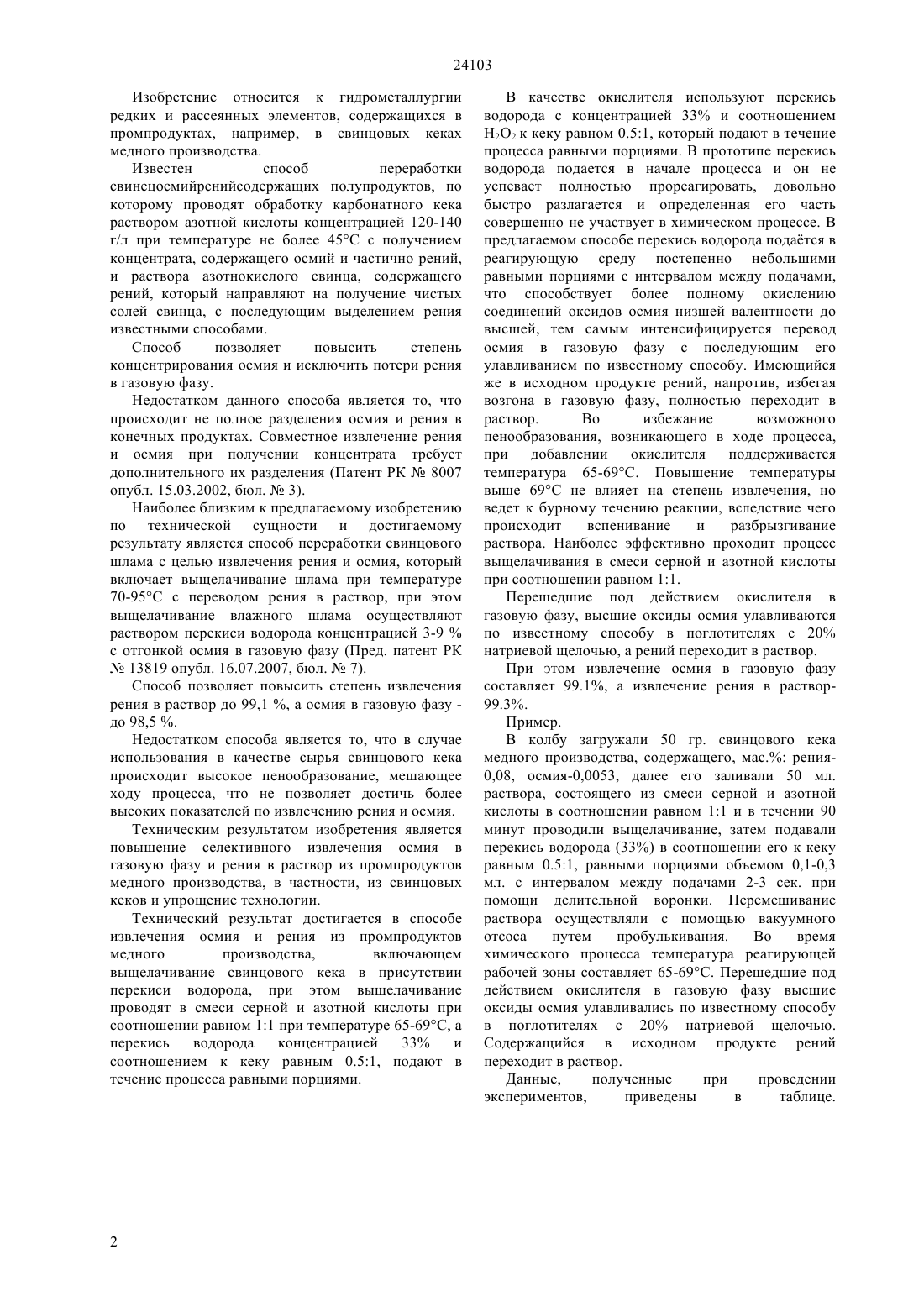

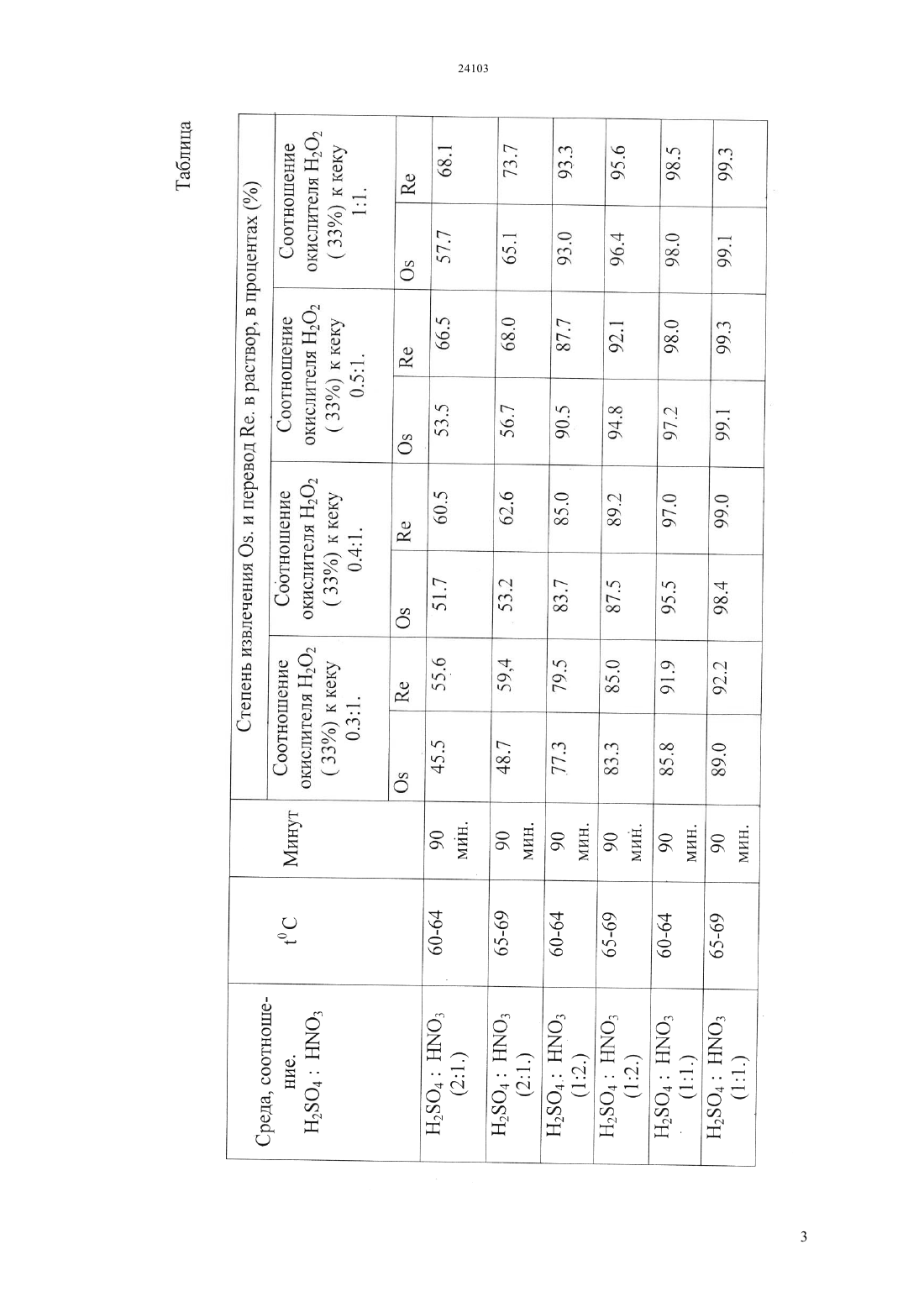

(51) 22 3/04 (2009.01) 22 61/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ промпродуктах, например, в свинцовых кеках медного производства. Техническим результатом изобретения является повышение селективного извлечения осмия в газовую фазу и рения в раствор из промпродуктов медного производства, в частности, из свинцовых кеков и упрощение технологии. Технический результат достигается в способе извлечения осмия и рения из промпродуктов медного производства,включающем выщелачивание свинцового кека в присутствии перекиси водорода, при этом выщелачивание проводят в смеси серной и азотной кислоты при соотношении равном 11 при температуре 65-69 С, а перекись водорода концентрацией 33 и соотношением к кеку равным 0.51, подают в течение процесса равными порциями.(72) Жарменов Абдурасул Алдашевич Терликбаева Алма Жолдасовна Жарменов Айдос Жамбулович Ишкенов Анвар Рахимович(73) Республиканское государственное предприятие на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Комитета промышленности Министерства индустрии и торговли Республики Казахстан(56) Предварительный патент РК 13819, кл. С 22 В 3/04, С 22 В 61/00, 2003(54) СПОСОБ ИЗВЛЕЧЕНИЯ ОСМИЯ И РЕНИЯ ИЗ ПРОМПРОДУКТОВ МЕДНОГО ПРОИЗВОДСТВА 24103 Изобретение относится к гидрометаллургии редких и рассеянных элементов, содержащихся в промпродуктах, например, в свинцовых кеках медного производства. Известен способ переработки свинецосмийренийсодержащих полупродуктов, по которому проводят обработку карбонатного кека раствором азотной кислоты концентрацией 120-140 г/л при температуре не более 45 С с получением концентрата, содержащего осмий и частично рений,и раствора азотнокислого свинца, содержащего рений, который направляют на получение чистых солей свинца, с последующим выделением рения известными способами. Способ позволяет повысить степень концентрирования осмия и исключить потери рения в газовую фазу. Недостатком данного способа является то, что происходит не полное разделения осмия и рения в конечных продуктах. Совместное извлечение рения и осмия при получении концентрата требует дополнительного их разделения (Патент РК 8007 опубл. 15.03.2002, бюл.3). Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является способ переработки свинцового шлама с целью извлечения рения и осмия, который включает выщелачивание шлама при температуре 70-95 С с переводом рения в раствор, при этом выщелачивание влажного шлама осуществляют раствором перекиси водорода концентрацией 3-9 с отгонкой осмия в газовую фазу (Пред. патент РК 13819 опубл. 16.07.2007, бюл.7). Способ позволяет повысить степень извлечения рения в раствор до 99,1 , а осмия в газовую фазу до 98,5 . Недостатком способа является то, что в случае использования в качестве сырья свинцового кека происходит высокое пенообразование, мешающее ходу процесса, что не позволяет достичь более высоких показателей по извлечению рения и осмия. Техническим результатом изобретения является повышение селективного извлечения осмия в газовую фазу и рения в раствор из промпродуктов медного производства, в частности, из свинцовых кеков и упрощение технологии. Технический результат достигается в способе извлечения осмия и рения из промпродуктов медного производства,включающем выщелачивание свинцового кека в присутствии перекиси водорода, при этом выщелачивание проводят в смеси серной и азотной кислоты при соотношении равном 11 при температуре 65-69 С, а перекись водорода концентрацией 33 и соотношением к кеку равным 0.51, подают в течение процесса равными порциями. В качестве окислителя используют перекись водорода с концентрацией 33 и соотношением Н 22 к кеку равном 0.51, который подают в течение процесса равными порциями. В прототипе перекись водорода подается в начале процесса и он не успевает полностью прореагировать, довольно быстро разлагается и определенная его часть совершенно не участвует в химическом процессе. В предлагаемом способе перекись водорода податся в реагирующую среду постепенно небольшими равными порциями с интервалом между подачами,что способствует более полному окислению соединений оксидов осмия низшей валентности до высшей, тем самым интенсифицируется перевод осмия в газовую фазу с последующим его улавливанием по известному способу. Имеющийся же в исходном продукте рений, напротив, избегая возгона в газовую фазу, полностью переходит в раствор. Во избежание возможного пенообразования, возникающего в ходе процесса,при добавлении окислителя поддерживается температура 65-69 С. Повышение температуры выше 69 С не влияет на степень извлечения, но ведет к бурному течению реакции, вследствие чего происходит вспенивание и разбрызгивание раствора. Наиболее эффективно проходит процесс выщелачивания в смеси серной и азотной кислоты при соотношении равном 11. Перешедшие под действием окислителя в газовую фазу, высшие оксиды осмия улавливаются по известному способу в поглотителях с 20 натриевой щелочью, а рений переходит в раствор. При этом извлечение осмия в газовую фазу составляет 99.1, а извлечение рения в раствор 99.3. Пример. В колбу загружали 50 гр. свинцового кека медного производства, содержащего, мас. рения 0,08, осмия-0,0053, далее его заливали 50 мл. раствора, состоящего из смеси серной и азотной кислоты в соотношении равном 11 и в течении 90 минут проводили выщелачивание, затем подавали перекись водорода (33) в соотношении его к кеку равным 0.51, равными порциями объемом 0,1-0,3 мл. с интервалом между подачами 2-3 сек. при помощи делительной воронки. Перемешивание раствора осуществляли с помощью вакуумного отсоса путем пробулькивания. Во время химического процесса температура реагирующей рабочей зоны составляет 65-69 С. Перешедшие под действием окислителя в газовую фазу высшие оксиды осмия улавливались по известному способу в поглотителях с 20 натриевой щелочью. Содержащийся в исходном продукте рений переходит в раствор. Данные,полученные при проведении экспериментов,приведены в таблице. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ извлечения осмия и рения из промпродуктов медного производства, включающий выщелачивание свинцового кека в присутствии перекиси водорода, отличающийся тем, что выщелачивание проводят в смеси азотной и серной кислоты при соотношении равном 11 при температуре 65-69 С, а перекись водорода концентрацией 33 и соотношением к кеку равным 0.51 подают в течение процесса равными порциями.
