Способ переработки свинцового шлама с целью извлечения рения и осмия

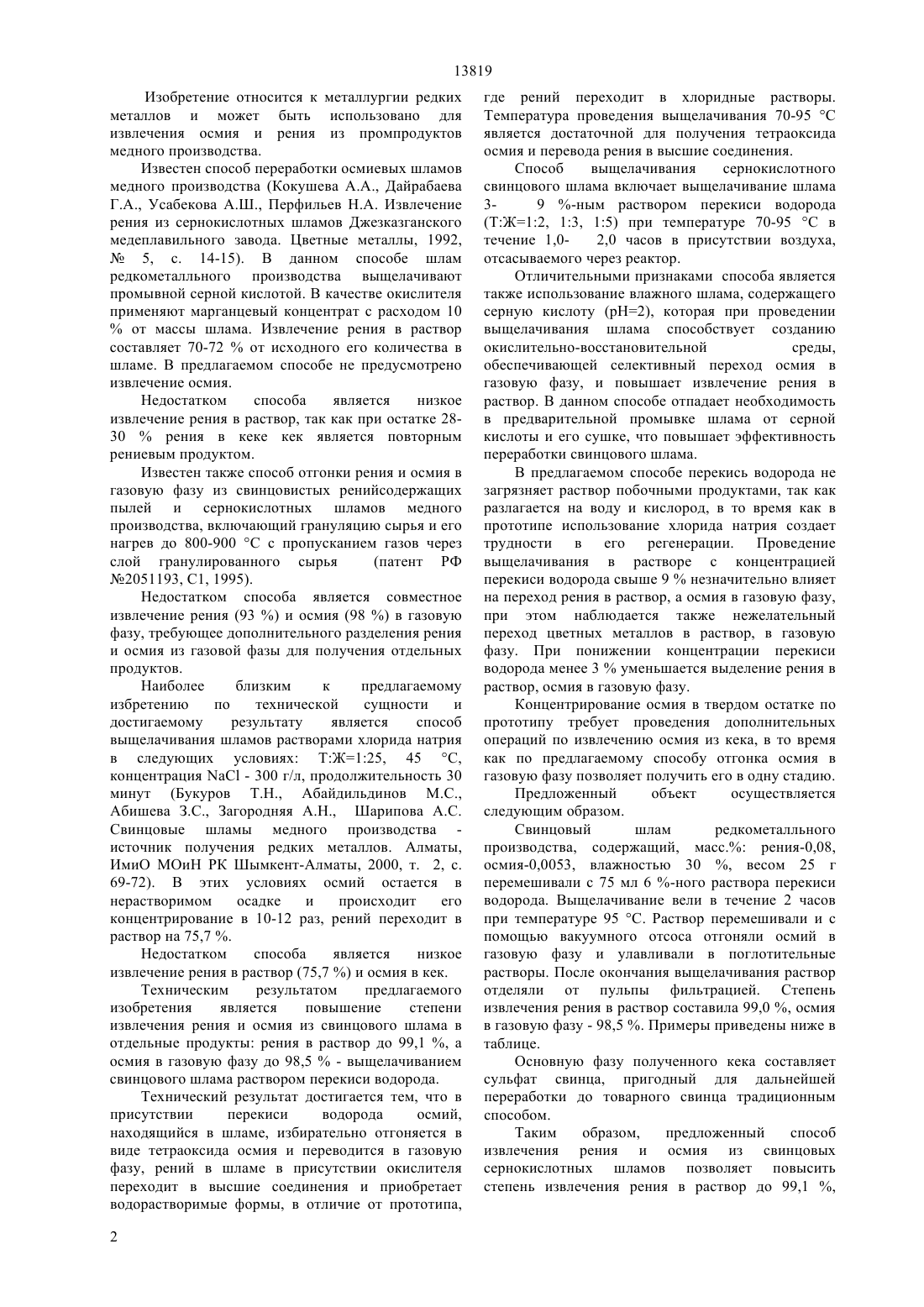

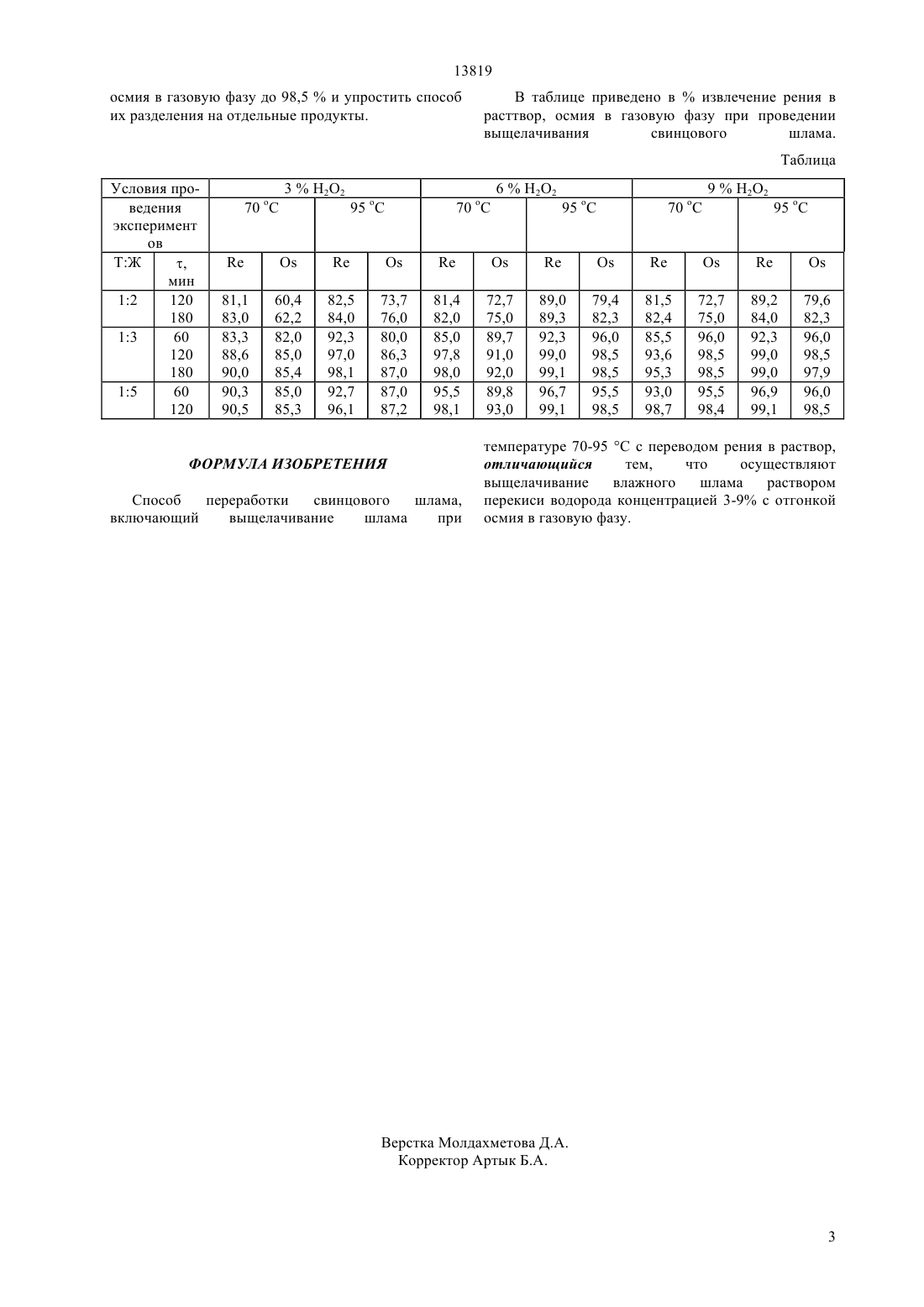

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) СПОСОБ ПЕРЕРАБОТКИ СВИНЦОВОГО ШЛАМА С ЦЕЛЬЮ ИЗВЛЕЧЕНИЯ РЕНИЯ И ОСМИЯ(57) Изобретение относится к металлургии редких металлов и может быть использовано для извлечения осмия и рения из промпродуктов медного производства. Способ переработки свинцового шлама включает выщелачивание шлама при температуре 70-95 С с переводом рения в раствор, при этом выщелачивание влажного шлама осуществляют раствором перекиси водорода концентрацией 3-9 с отгонкой осмия в газовую фазу. Способ позволяет повысить степень извлечения рения и осмия в раствор до 99,1 , а осмия в газовую фазу - до 98,5 .(72) Жарменов Абдурасул Алдашевич Сыдыков Алимгазы Оразович Идрисова Карлыгаш Садыровна Серикбаева Акмарал Кабылбековна Бердикулова Феруза Асановна(73) Республиканское государственное предприятие Национальный центр по комплексной переработке минерального сырья Республики Казахстан(56) Букуров Т.Н., Абайдильдинов М.С.,Абишева З.С. Загородняя А.Н., Шарипова А.С. Свинцовые шламы медного производства- источник получения редких металлов. Алматы, ИМиО МОиН РК Шымкент-Алматы, 2000, т.2, с. 69-72 13819 Изобретение относится к металлургии редких металлов и может быть использовано для извлечения осмия и рения из промпродуктов медного производства. Известен способ переработки осмиевых шламов медного производства (Кокушева А.А., Дайрабаева Г.А., Усабекова А.Ш., Перфильев Н.А. Извлечение рения из сернокислотных шламов Джезказганского медеплавильного завода. Цветные металлы, 1992, 5, . 14-15). В данном способе шлам редкометалльного производства выщелачивают промывной серной кислотой. В качестве окислителя применяют марганцевый концентрат с расходом 10 от массы шлама. Извлечение рения в раствор составляет 70-72 от исходного его количества в шламе. В предлагаемом способе не предусмотрено извлечение осмия. Недостатком способа является низкое извлечение рения в раствор, так как при остатке 2830 рения в кеке кек является повторным рениевым продуктом. Известен также способ отгонки рения и осмия в газовую фазу из свинцовистых ренийсодержащих пылей и сернокислотных шламов медного производства, включающий грануляцию сырья и его нагрев до 800-900 С с пропусканием газов через слой гранулированного сырья(патент РФ 2051193, С 1, 1995). Недостатком способа является совместное извлечение рения (93 ) и осмия (98 ) в газовую фазу, требующее дополнительного разделения рения и осмия из газовой фазы для получения отдельных продуктов. Наиболее близким к предлагаемому избретению по технической сущности и достигаемому результату является способ выщелачивания шламов растворами хлорида натрия в следующих условиях ТЖ 125, 45 С,концентрация- 300 г/л, продолжительность 30 минут (Букуров Т.Н., Абайдильдинов М.С.,Абишева З.С., Загородняя А.Н., Шарипова А.С. Свинцовые шламы медного производства источник получения редких металлов. Алматы,ИмиО МОиН РК Шымкент-Алматы, 2000, т. 2, с. 69-72). В этих условиях осмий остается в нерастворимом осадке и происходит его концентрирование в 10-12 раз, рений переходит в раствор на 75,7 . Недостатком способа является низкое извлечение рения в раствор (75,7 ) и осмия в кек. Техническим результатом предлагаемого изобретения является повышение степени извлечения рения и осмия из свинцового шлама в отдельные продукты рения в раствор до 99,1 , а осмия в газовую фазу до 98,5- выщелачиванием свинцового шлама раствором перекиси водорода. Технический результат достигается тем, что в присутствии перекиси водорода осмий,находящийся в шламе, избирательно отгоняется в виде тетраоксида осмия и переводится в газовую фазу, рений в шламе в присутствии окислителя переходит в высшие соединения и приобретает водорастворимые формы, в отличие от прототипа,2 где рений переходит в хлоридные растворы. Температура проведения выщелачивания 70-95 С является достаточной для получения тетраоксида осмия и перевода рения в высшие соединения. Способ выщелачивания сернокислотного свинцового шлама включает выщелачивание шлама 39 -ным раствором перекиси водорода(ТЖ 12, 13, 15) при температуре 70-95 С в течение 1,02,0 часов в присутствии воздуха,отсасываемого через реактор. Отличительными признаками способа является также использование влажного шлама, содержащего серную кислоту (рН 2), которая при проведении выщелачивания шлама способствует созданию окислительно-восстановительной среды,обеспечивающей селективный переход осмия в газовую фазу, и повышает извлечение рения в раствор. В данном способе отпадает необходимость в предварительной промывке шлама от серной кислоты и его сушке, что повышает эффективность переработки свинцового шлама. В предлагаемом способе перекись водорода не загрязняет раствор побочными продуктами, так как разлагается на воду и кислород, в то время как в прототипе использование хлорида натрия создает трудности в его регенерации. Проведение выщелачивания в растворе с концентрацией перекиси водорода свыше 9 незначительно влияет на переход рения в раствор, а осмия в газовую фазу,при этом наблюдается также нежелательный переход цветных металлов в раствор, в газовую фазу. При понижении концентрации перекиси водорода менее 3 уменьшается выделение рения в раствор, осмия в газовую фазу. Концентрирование осмия в твердом остатке по прототипу требует проведения дополнительных операций по извлечению осмия из кека, в то время как по предлагаемому способу отгонка осмия в газовую фазу позволяет получить его в одну стадию. Предложенный объект осуществляется следующим образом. Свинцовый шлам редкометалльного производства, содержащий, масс. рения-0,08,осмия-0,0053, влажностью 30 , весом 25 г перемешивали с 75 мл 6 -ного раствора перекиси водорода. Выщелачивание вели в течение 2 часов при температуре 95 С. Раствор перемешивали и с помощью вакуумного отсоса отгоняли осмий в газовую фазу и улавливали в поглотительные растворы. После окончания выщелачивания раствор отделяли от пульпы фильтрацией. Степень извлечения рения в раствор составила 99,0 , осмия в газовую фазу - 98,5 . Примеры приведены ниже в таблице. Основную фазу полученного кека составляет сульфат свинца, пригодный для дальнейшей переработки до товарного свинца традиционным способом. Таким образом,предложенный способ извлечения рения и осмия из свинцовых сернокислотных шламов позволяет повысить степень извлечения рения в раствор до 99,1 , 13819 осмия в газовую фазу до 98,5 и упростить способ их разделения на отдельные продукты. В таблице приведено визвлечение рения в расттвор, осмия в газовую фазу при проведении выщелачивания свинцового шлама. Таблица Условия проведения эксперимент ов ТЖ ФОРМУЛА ИЗОБРЕТЕНИЯ Способ переработки свинцового шлама,включающий выщелачивание шлама при температуре 70-95 С с переводом рения в раствор,отличающийся тем,что осуществляют выщелачивание влажного шлама раствором перекиси водорода концентрацией 3-9 с отгонкой осмия в газовую фазу.
