Умывальник

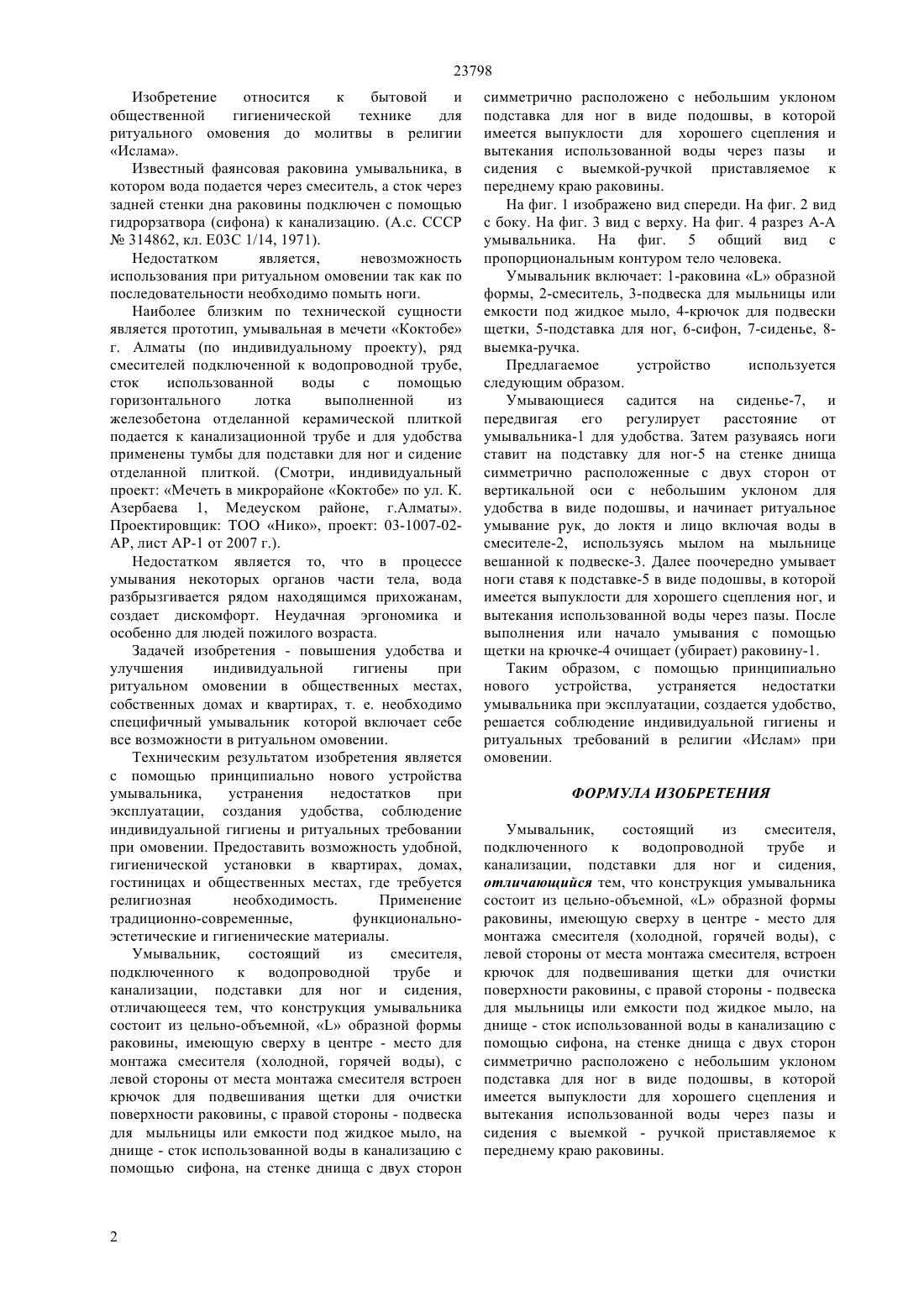

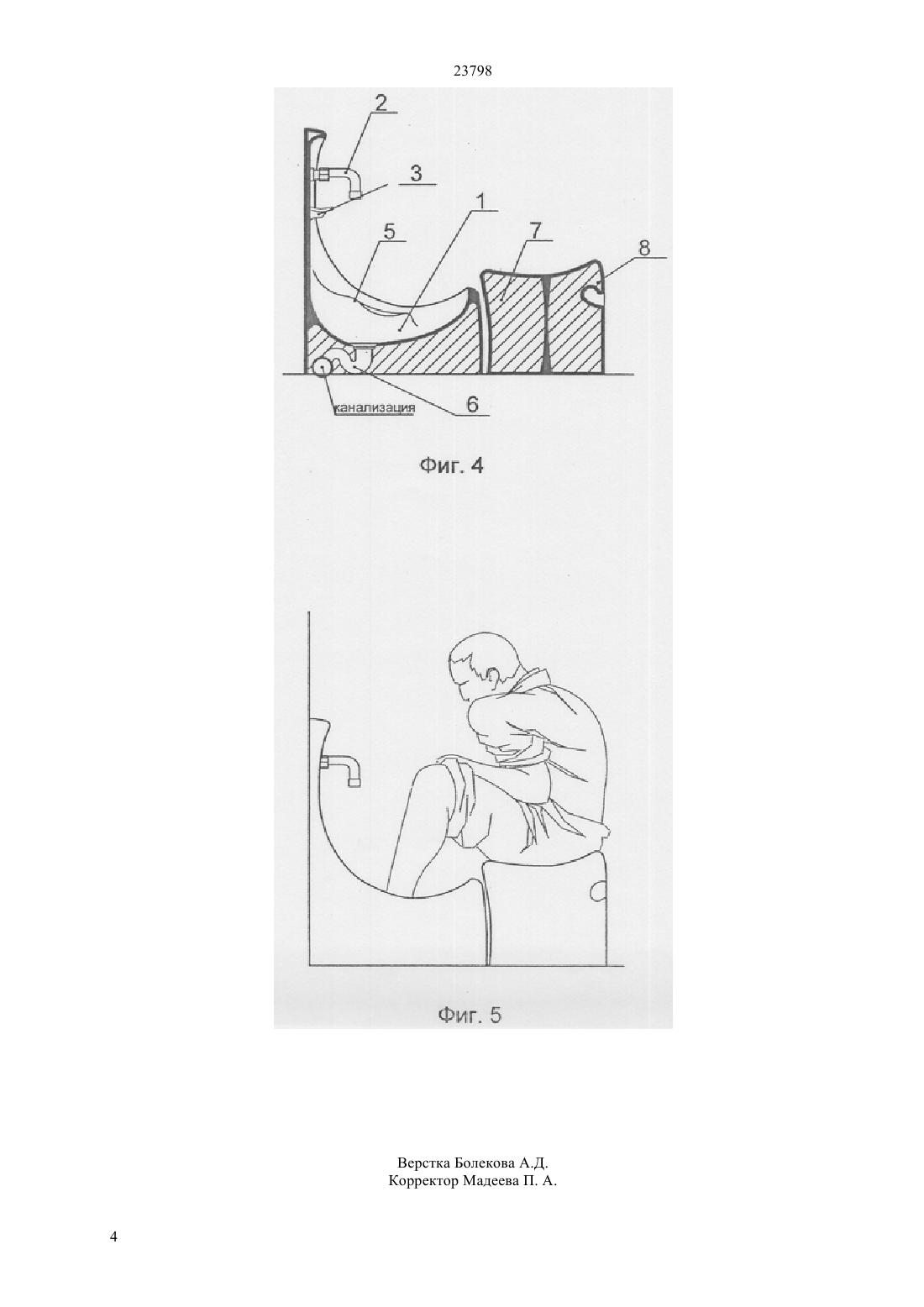

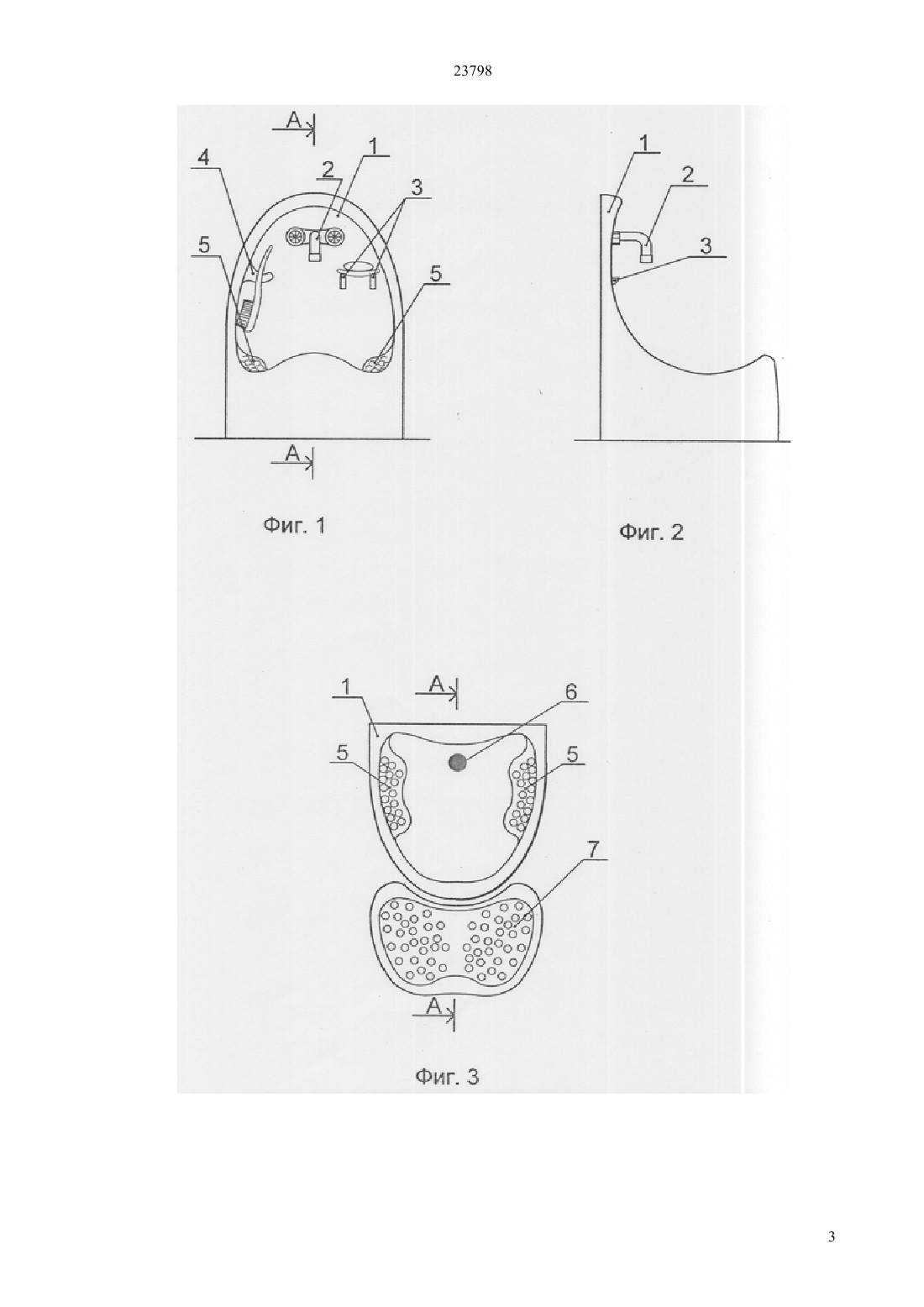

(51) 47 1/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ 2008/1354.1 09.12.2008 15.03.2011, бюл.3 Торгаев Бейсембай Исламович 405391, 31.12.19342233949 С 2, 10.08.2004314862 А 1, 21.09.19713228031 В 2, 12.11.2001(57) Изобретение относится к бытовой и общественной гигиенической технике для ритуального омовения до молитвы в религии Ислама. Умывальник,состоящий из смесителя,подключенного к водопроводной трубе и канализации, подставки для ног и сидения,отличающееся тем, что конструкция умывальника состоит из цельно-объемной,образной формы раковины, имеющую сверху в центре - место для монтажа смесителя (холодной, горячей воды), с левой стороны от места монтажа смесителя встроен крючок для подвешивания щетки для очистки поверхности раковины, с правой стороны - подвеска для мыльницы или емкости под жидкое мыло, на днище - сток использованной воды в канализацию с помощью сифона, на стенке днища с двух сторон симметрично расположено с небольшим уклоном подставка для ног в виде подошвы, в которой имеется выпуклости для хорошего сцепления и вытекания использованной воды через пазы и сидения с выемкой-ручкой приставляемое к переднему краю раковины. Техническим результатом изобретения является с помощью принципиально нового устройства умывальника,устранения недостатков при эксплуатации, создания удобства, соблюдение индивидуальной гигиены и ритуальных требовании при омовении. Предоставить возможность удобной,гигиенической установки в квартирах, домах,гостиницах и общественных местах, где требуется религиозная необходимость. Применение традиционно-современные,функциональноэстетические и гигиенические материалы. 23798 Изобретение относится к бытовой и общественной гигиенической технике для ритуального омовения до молитвы в религии Ислама. Известный фаянсовая раковина умывальника, в котором вода подается через смеситель, а сток через задней стенки дна раковины подключен с помощью гидрорзатвора (сифона) к канализацию. (А.с. СССР 314862, кл. Е 03 С 1/14, 1971). Недостатком является,невозможность использования при ритуальном омовении так как по последовательности необходимо помыть ноги. Наиболее близким по технической сущности является прототип, умывальная в мечети Коктобе г. Алматы (по индивидуальному проекту), ряд смесителей подключенной к водопроводной трубе,сток использованной воды с помощью горизонтального лотка выполненной из железобетона отделанной керамической плиткой подается к канализационной трубе и для удобства применены тумбы для подставки для ног и сидение отделанной плиткой. (Смотри, индивидуальный проект Мечеть в микрорайоне Коктобе по ул. К. Азербаева 1, Медеуском районе, г.Алматы. Проектировщик ТОО Нико, проект 03-1007-02 АР, лист АР-1 от 2007 г.). Недостатком является то, что в процессе умывания некоторых органов части тела, вода разбрызгивается рядом находящимся прихожанам,создает дискомфорт. Неудачная эргономика и особенно для людей пожилого возраста. Задачей изобретения - повышения удобства и улучшения индивидуальной гигиены при ритуальном омовении в общественных местах,собственных домах и квартирах, т. е. необходимо специфичный умывальник которой включает себе все возможности в ритуальном омовении. Техническим результатом изобретения является с помощью принципиально нового устройства умывальника,устранения недостатков при эксплуатации, создания удобства, соблюдение индивидуальной гигиены и ритуальных требовании при омовении. Предоставить возможность удобной,гигиенической установки в квартирах, домах,гостиницах и общественных местах, где требуется религиозная необходимость. Применение традиционно-современные,функциональноэстетические и гигиенические материалы. Умывальник,состоящий из смесителя,подключенного к водопроводной трубе и канализации, подставки для ног и сидения,отличающееся тем, что конструкция умывальника состоит из цельно-объемной,образной формы раковины, имеющую сверху в центре - место для монтажа смесителя (холодной, горячей воды), с левой стороны от места монтажа смесителя встроен крючок для подвешивания щетки для очистки поверхности раковины, с правой стороны - подвеска для мыльницы или емкости под жидкое мыло, на днище - сток использованной воды в канализацию с помощью сифона, на стенке днища с двух сторон симметрично расположено с небольшим уклоном подставка для ног в виде подошвы, в которой имеется выпуклости для хорошего сцепления и вытекания использованной воды через пазы и сидения с выемкой-ручкой приставляемое к переднему краю раковины. На фиг. 1 изображено вид спереди. На фиг. 2 вид с боку. На фиг. 3 вид с верху. На фиг. 4 разрез А-А умывальника. На фиг. 5 общий вид с пропорциональным контуром тело человека. Умывальник включает 1-раковинаобразной формы, 2-смеситель, 3-подвеска для мыльницы или емкости под жидкое мыло, 4-крючок для подвески щетки, 5-подставка для ног, 6-сифон, 7-сиденье, 8 выемка-ручка. Предлагаемое устройство используется следующим образом. Умывающиеся садится на сиденье-7, и передвигая его регулирует расстояние от умывальника-1 для удобства. Затем разуваясь ноги ставит на подставку для ног-5 на стенке днища симметрично расположенные с двух сторон от вертикальной оси с небольшим уклоном для удобства в виде подошвы, и начинает ритуальное умывание рук, до локтя и лицо включая воды в смесителе-2, используясь мылом на мыльнице вешанной к подвеске-3. Далее поочередно умывает ноги ставя к подставке-5 в виде подошвы, в которой имеется выпуклости для хорошего сцепления ног, и вытекания использованной воды через пазы. После выполнения или начало умывания с помощью щетки на крючке-4 очищает (убирает) раковину-1. Таким образом, с помощью принципиально нового устройства,устраняется недостатки умывальника при эксплуатации, создается удобство,решается соблюдение индивидуальной гигиены и ритуальных требований в религии Ислам при омовении. ФОРМУЛА ИЗОБРЕТЕНИЯ Умывальник,состоящий из смесителя,подключенного к водопроводной трубе и канализации, подставки для ног и сидения,отличающийся тем, что конструкция умывальника состоит из цельно-объемной,образной формы раковины, имеющую сверху в центре - место для монтажа смесителя (холодной, горячей воды), с левой стороны от места монтажа смесителя, встроен крючок для подвешивания щетки для очистки поверхности раковины, с правой стороны - подвеска для мыльницы или емкости под жидкое мыло, на днище - сток использованной воды в канализацию с помощью сифона, на стенке днища с двух сторон симметрично расположено с небольшим уклоном подставка для ног в виде подошвы, в которой имеется выпуклости для хорошего сцепления и вытекания использованной воды через пазы и сидения с выемкой - ручкой приставляемое к переднему краю раковины.
