Система теплоснабжения

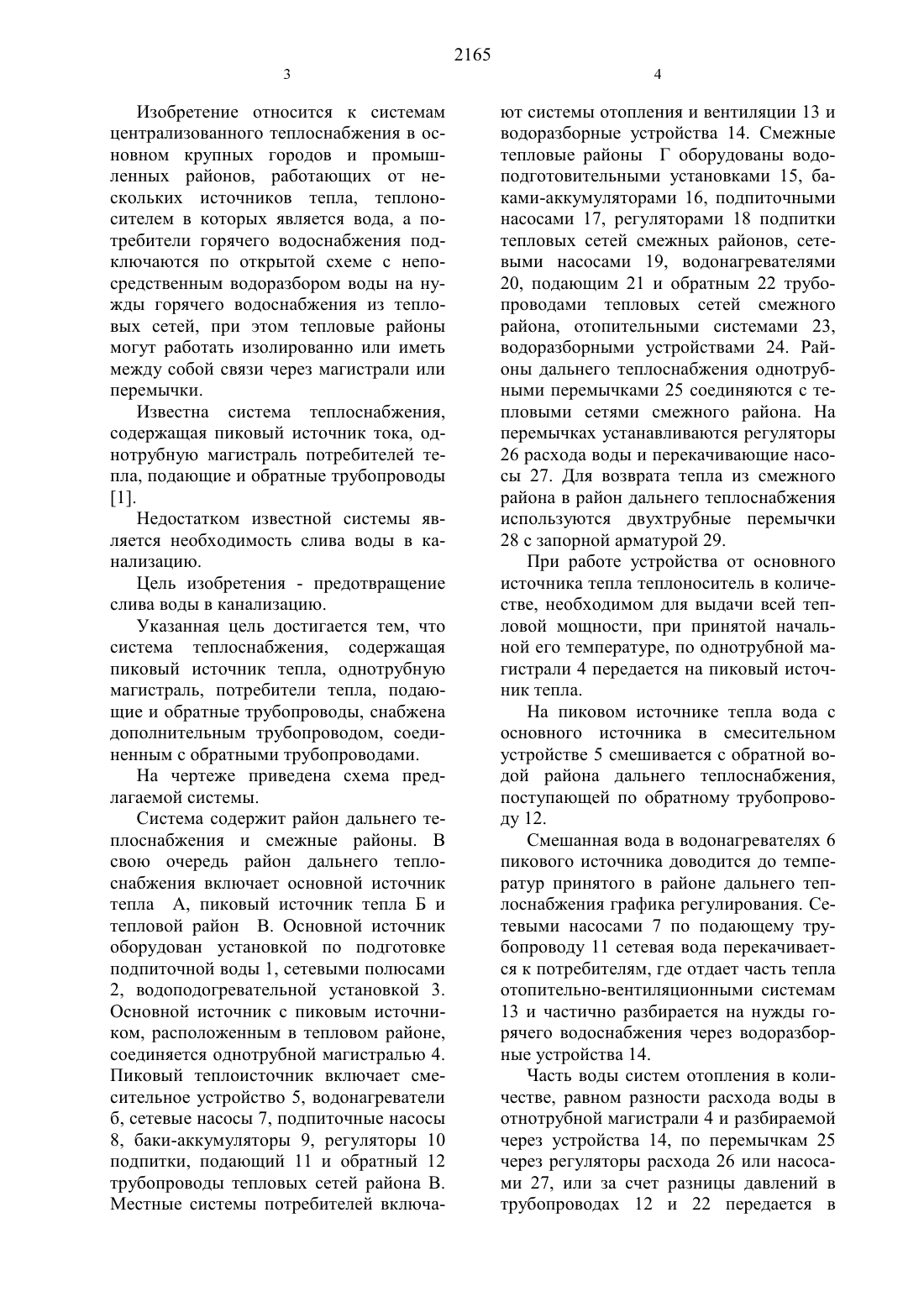

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАНИзобретение относится К системам централизованного теплоснабжения в основном Крупных городов И промь 1 шленных районов, работающих от нескольких источников тепла, теплоносителем в которых является вода, а потребители горячего водоснабжения подключаются по открытой схеме с непосредственным водоразбором воды на нужды горячего водоснабжения из тепловых сетей, при этом тепловые районы могут работать изолированно или иметь между собой связи через магистрали или перемычки.Известна система теплоснабжения,содержащая пиковый Источник тока, однотрубную магистраль потребителей тепла, подающие и обратные трубопроводы 1.Недостатком Известной системы является необходимость слива воды в канализацию.Цель изобретения - предотвращение слива воды в канализацию.Указанная цель достигается тем, что система теплоснабжения, содержащая пиковый источник тепла, однотрубную магистраль, потребители тепла, подающие и обратные трубопроводы, снабжена дополнительным трубопроводом, соединенным с обратными трубопроводами.На чертеже приведена схема предлагаемой системы.Система содержит район дальнего теплоснабжения И смежные районы. В свою очередь район дальнего теплоснабжения включает основной Источник тепла А, пиковый источник тепла Б И тепловой район В. Основной Источник оборудован установкой по подготовке подпиточной воды 1, сетевыми полюсами 2, водоподогревательной установкой 3. Основной Источник с пиковым источником, расположенным в тепловом районе,соединяется однотрубной магистралью 4. Пиковый теплоисточник включает смесительное устройство 5, водонагреватели б, сетевые насосы 7, подпиточные насосы 8, баки-аккумуляторы 9, регуляторы 10 подпитки, подающий 11 и обратный 12 трубопроводы тепловых сетей района В. Местные системы потребителей включа 2165ют системы отопления и вентиляции 13 и водоразборные устройства 14. Смежные тепловые районы Г оборудованы водоподготовительными установками 15, баками-аккумуляторами 16, подпиточными насосами 17, регуляторами 18 подпитки тепловых сетей смежных районов, сетевь 1 мИ насосами 19, водонагревателями 20, подающим 21 и обратным 22 трубопроводами тепловых сетей смежного района, отопительными системами 23,водоразборными устройствами 24. Районы дальнего теплоснабжения однотрубнь 1 мИ перемычками 25 соединяются с тепловыми сетями смежного района. На перемычках устанавливаются регуляторы 26 расхода воды и перекачивающие насосы 27. Для возврата тепла из смежного района в район дальнего теплоснабжения Используются Двухтрубные перемычки 28 с запорной арматурой 29.При работе устройства от основного Источника тепла теплоноситель в количестве, необходимом для выдачи всей тепловой мощности, при принятой начальной его температуре, по однотрубной магистрали 4 передается на пиковый источник тепла.На пиковом источнике тепла вода с основного Источника в смесительном устройстве 5 смешивается с обратной водой района дальнего теплоснабжения,поступающей по обратному трубопроводу 12.Смешанная вода в водонагревателях 6 пикового Источника доводится до температур принятого в районе дальнего теплоснабжения графика регулирования. Сетевыми насосами 7 по подающему трубопроводу 11 сетевая вода перекачивается к потребителям, где отдает часть тепла отопительно-вентиляционными системам 13 И частично разбирается на нужды горячего водоснабжения через водоразборные устройства 14.Часть воды систем отопления в количестве, равном разности расхода воды в отнотрубной магистрали 4 и разбираемой через устройства 14, по перемычкам 25 через регуляторы расхода 26 или насосами 27, или за счет разнИць 1 давлений в трубопроводах 12 и 22 передается всмежный район. Эта вода может быть передана как на источник тепла, там И в магистральные сети смежного района.Оставшееся количество воды после водоразбора И передачи в смежные районы по трубопроводу 12 возвращается на пиковый источник. Пиковый источник оборудуется баками-аккумуляторами,подпиточными насосами И регуляторами 10 подпитки, обеспечивающими постоянное давление в нейтральной точке 30,зарядку И разрядку баков-аккумуляторов,выравнивание графика горячего водопотребления по району в целом путем разрядки баков в периоды максимального водоразбора И зарядки в периоды его снижения ниже среднечасового по району.Смежные районы работают от своих водонагревателей 20 со своими подпиточными устройствами, включающими водоподготовительные установки 15,подпиточные насосы 17, регуляторы 18 подпитки баки-аккумуляторы 16.При передаче в смежные районы из района дальнего теплоснабжения части воды соответственно должна быть уменьшена подпитка на источниках смежных районов. Это произойдет автоматически за счет работы регуляторов 18 подпитки. Между смежными районами И районом дальнего теплоснабжения устраиваются Двухтрубные перемычки 28 с запорной арматурой 29 для расширения границ смежного теплового района на тепловую нагрузку, соответствующую количеству тепла, содержащегося в передаваемой воде.Предлагаемая система исключает прокладку обратного трубопровода на участке от основного до пикового источника, уменьшает диаметр оставшегося в работе одного трубопровода на этом же участке за счет полного использования тепла теплоносителя, сокращает расходы электроэнергии на перекачку теплоносителя, экономит металл, цемент, трудозатраты.Ответственный за выпуск Фаизова Э.3
