Устройство для выгрузки изделий малой прочности из тары

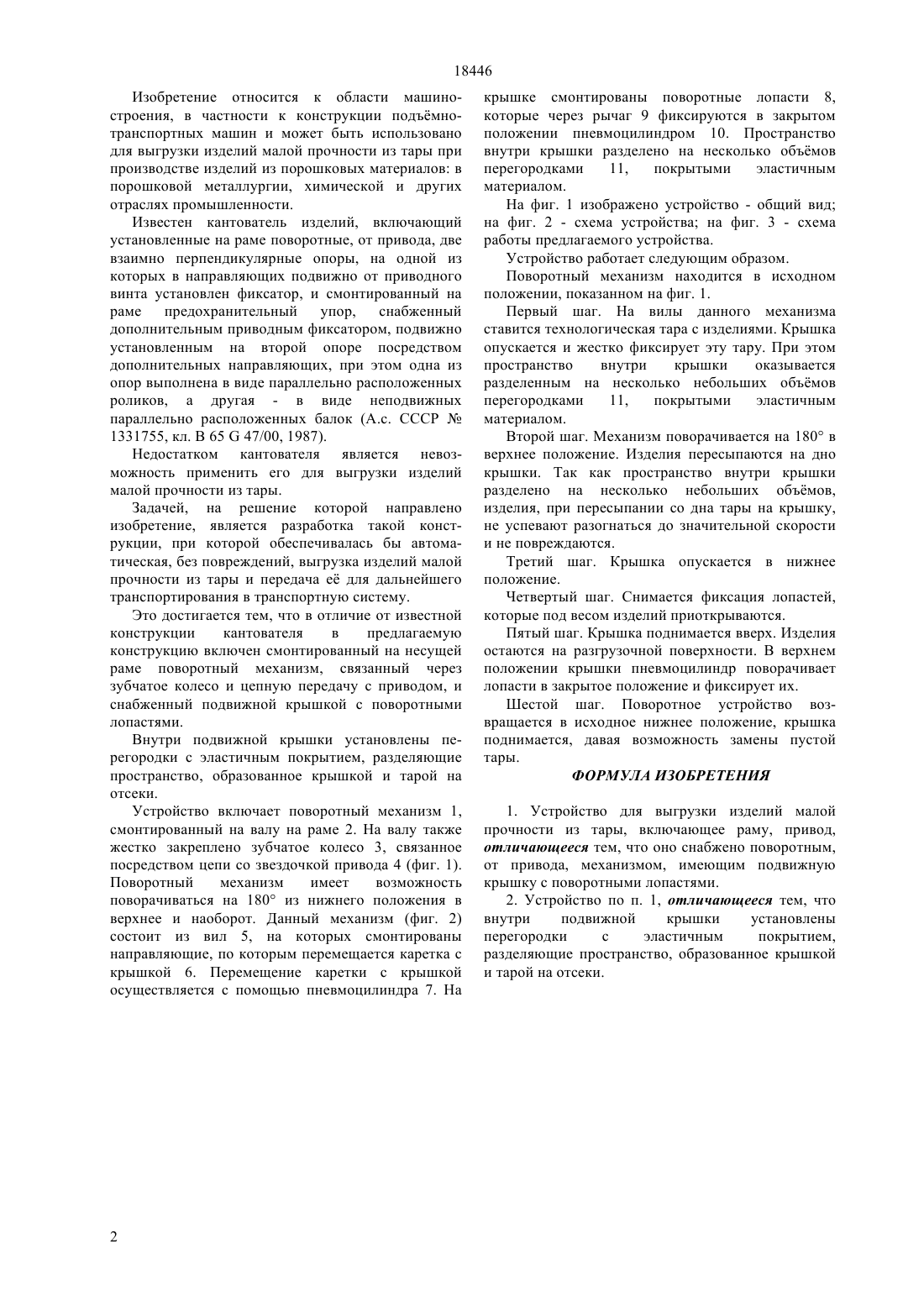

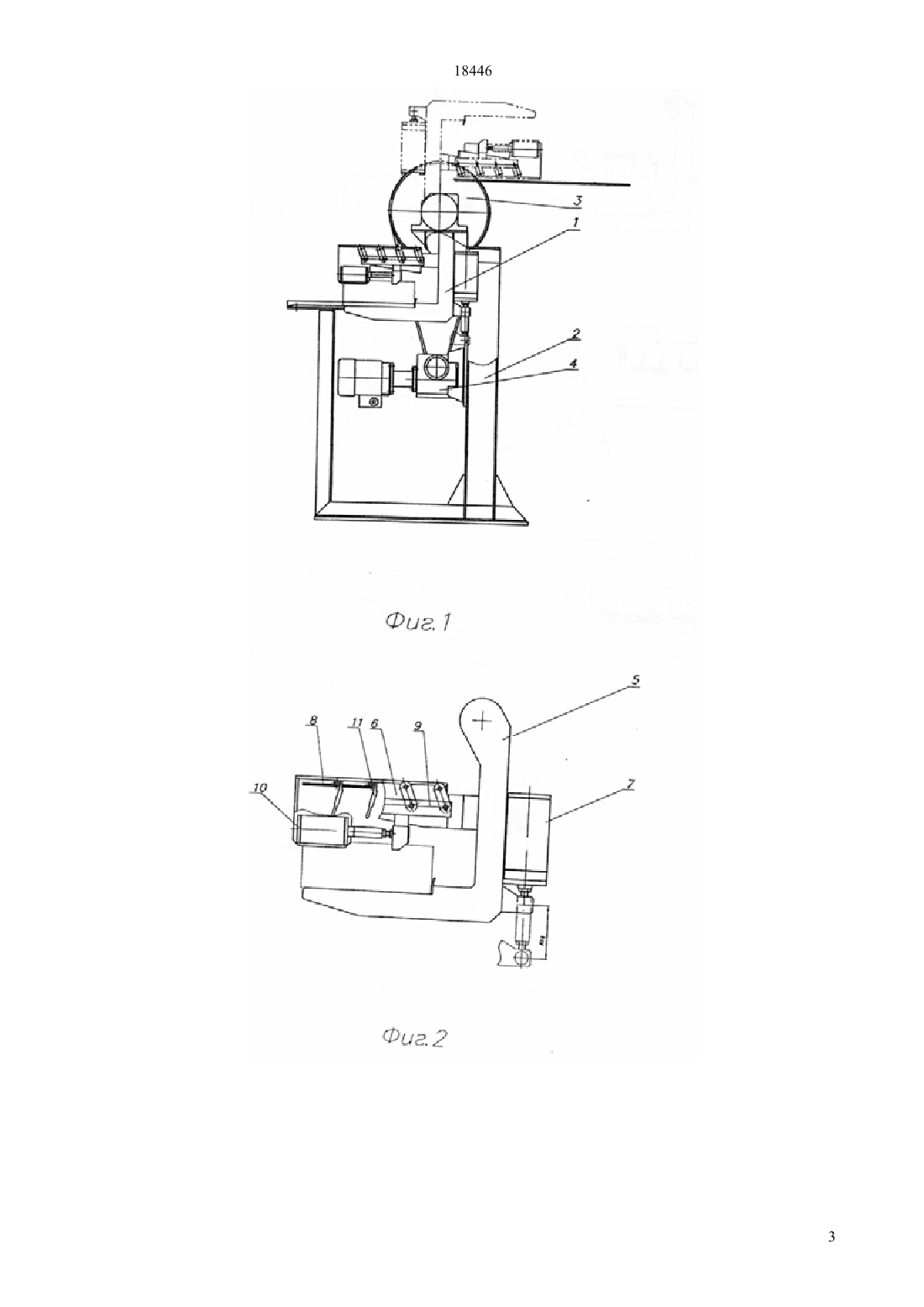

(51) 65 47/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ металлургии, химической и других отраслях промышленности. Целью изобретения является разработка такой конструкции, при которой обеспечивалась бы автоматическая, без повреждений, выгрузка изделий малой прочности из тары и передача е для дальнейшего транспортирования в транспортную систему. Это достигается тем, что в предлагаемую конструкцию включено смонтированный на несущей раме поворотный механизм, связанный через зубчатое колесо и цепную передачу с приводом, и снабженным подвижной крышкой с поворотными лопастями. Внутри подвижной крышки установлены перегородки с эластичным покрытием,разделяющие пространство, образованное крышкой и тарой, на отсеки. В предлагаемом устройстве, при перевороте тары, изделия придерживаются перегородками с эластичным покрытием и, поэтому, повреждения их практически не происходит. Технико-экономическая эффективность от внедрения изобретения заключается в увеличении производительности, исключении ручного труда,увеличении выхода изделий в годную продукцию.(72) Горбушин Александр Вениаминович Березин Владимир Иванович Розаев Андрей Анатольевич Сазонтов Анатолий Матвеевич(73) Акционерное общество Ульбинский металлургический завод(54) УСТРОЙСТВО ДЛЯ ВЫГРУЗКИ ИЗДЕЛИЙ МАЛОЙ ПРОЧНОСТИ ИЗ ТАРЫ(57) Изобретение относится к области машиностроения, в частности к конструкции подъмно-транспортных машин и может быть использовано для выгрузки изделий малой прочности из тары при производстве изделий из порошковых материалов в порошковой 18446 Изобретение относится к области машиностроения, в частности к конструкции подъмнотранспортных машин и может быть использовано для выгрузки изделий малой прочности из тары при производстве изделий из порошковых материалов в порошковой металлургии, химической и других отраслях промышленности. Известен кантователь изделий, включающий установленные на раме поворотные, от привода, две взаимно перпендикулярные опоры, на одной из которых в направляющих подвижно от приводного винта установлен фиксатор, и смонтированный на раме предохранительный упор, снабженный дополнительным приводным фиксатором, подвижно установленным на второй опоре посредством дополнительных направляющих, при этом одна из опор выполнена в виде параллельно расположенных роликов, а другая - в виде неподвижных параллельно расположенных балок (А.с. СССР 1331755, кл. В 6547/00, 1987). Недостатком кантователя является невозможность применить его для выгрузки изделий малой прочности из тары. Задачей, на решение которой направлено изобретение, является разработка такой конструкции, при которой обеспечивалась бы автоматическая, без повреждений, выгрузка изделий малой прочности из тары и передача е для дальнейшего транспортирования в транспортную систему. Это достигается тем, что в отличие от известной конструкции кантователя в предлагаемую конструкцию включен смонтированный на несущей раме поворотный механизм, связанный через зубчатое колесо и цепную передачу с приводом, и снабженный подвижной крышкой с поворотными лопастями. Внутри подвижной крышки установлены перегородки с эластичным покрытием, разделяющие пространство, образованное крышкой и тарой на отсеки. Устройство включает поворотный механизм 1,смонтированный на валу на раме 2. На валу также жестко закреплено зубчатое колесо 3, связанное посредством цепи со звездочкой привода 4 (фиг. 1). Поворотный механизм имеет возможность поворачиваться на 180 из нижнего положения в верхнее и наоборот. Данный механизм (фиг. 2) состоит из вил 5, на которых смонтированы направляющие, по которым перемещается каретка с крышкой 6. Перемещение каретки с крышкой осуществляется с помощью пневмоцилиндра 7. На крышке смонтированы поворотные лопасти 8,которые через рычаг 9 фиксируются в закрытом положении пневмоцилиндром 10. Пространство внутри крышки разделено на несколько объмов перегородками 11,покрытыми эластичным материалом. На фиг. 1 изображено устройство - общий вид на фиг. 2 - схема устройства на фиг. 3 - схема работы предлагаемого устройства. Устройство работает следующим образом. Поворотный механизм находится в исходном положении, показанном на фиг. 1. Первый шаг. На вилы данного механизма ставится технологическая тара с изделиями. Крышка опускается и жестко фиксирует эту тару. При этом пространство внутри крышки оказывается разделенным на несколько небольших объмов перегородками 11,покрытыми эластичным материалом. Второй шаг. Механизм поворачивается на 180 в верхнее положение. Изделия пересыпаются на дно крышки. Так как пространство внутри крышки разделено на несколько небольших объмов,изделия, при пересыпании со дна тары на крышку,не успевают разогнаться до значительной скорости и не повреждаются. Третий шаг. Крышка опускается в нижнее положение. Четвертый шаг. Снимается фиксация лопастей,которые под весом изделий приоткрываются. Пятый шаг. Крышка поднимается вверх. Изделия остаются на разгрузочной поверхности. В верхнем положении крышки пневмоцилиндр поворачивает лопасти в закрытое положение и фиксирует их. Шестой шаг. Поворотное устройство возвращается в исходное нижнее положение, крышка поднимается, давая возможность замены пустой тары. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для выгрузки изделий малой прочности из тары, включающее раму, привод,отличающееся тем, что оно снабжено поворотным,от привода, механизмом, имеющим подвижную крышку с поворотными лопастями. 2. Устройство по п. 1, отличающееся тем, что внутри подвижной крышки установлены перегородки с эластичным покрытием,разделяющие пространство, образованное крышкой и тарой на отсеки.
