Сливной клапан (варианты)

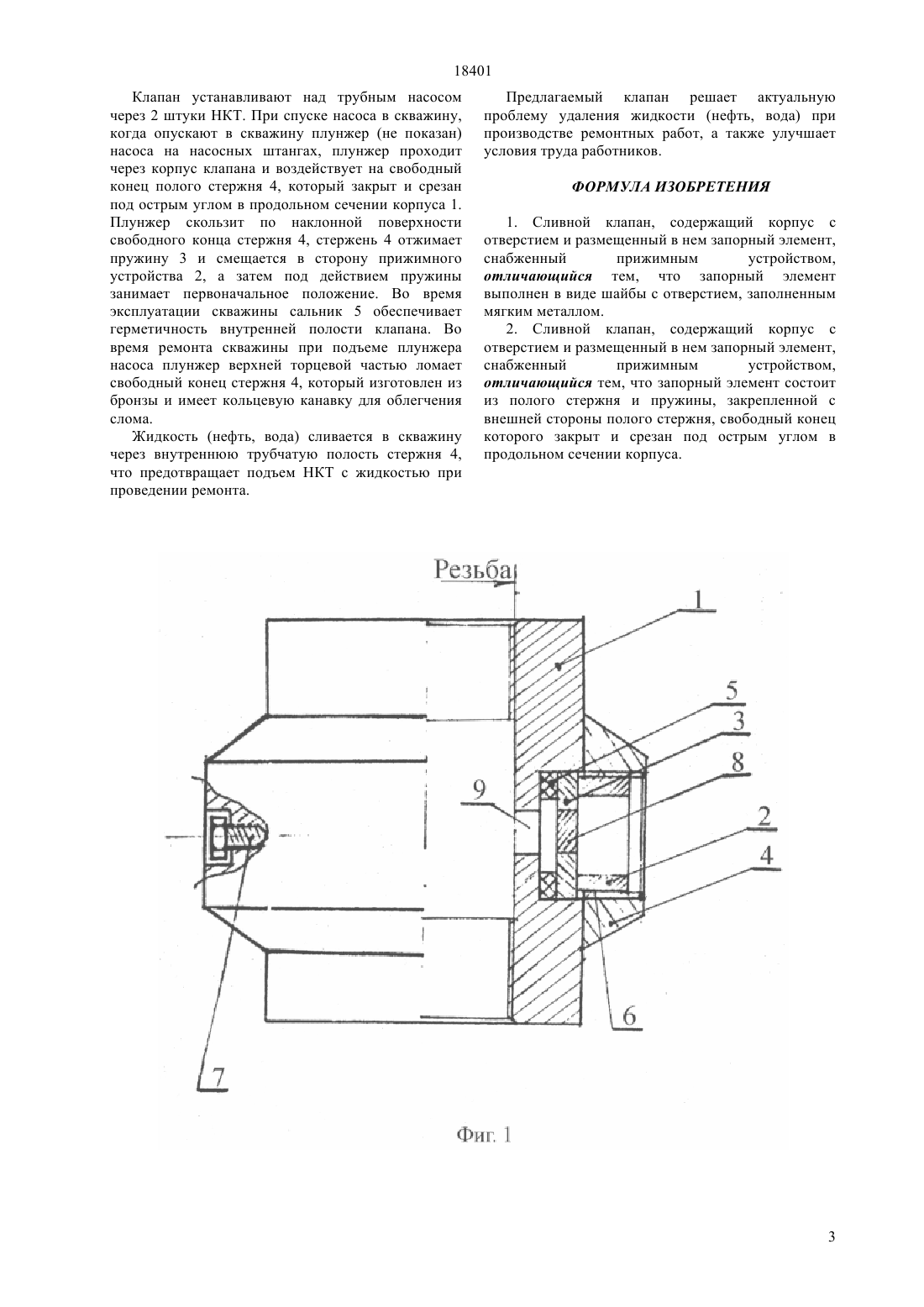

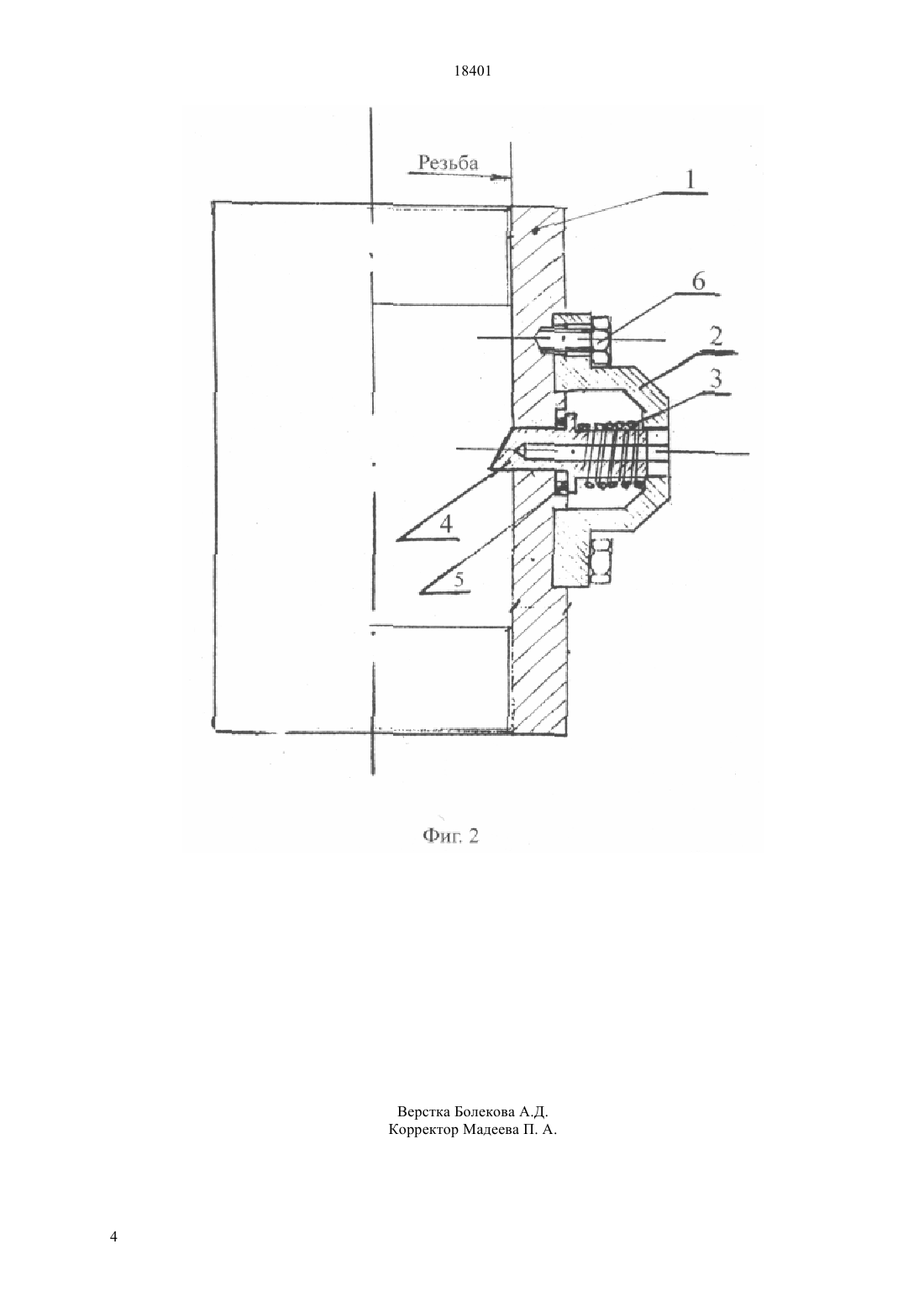

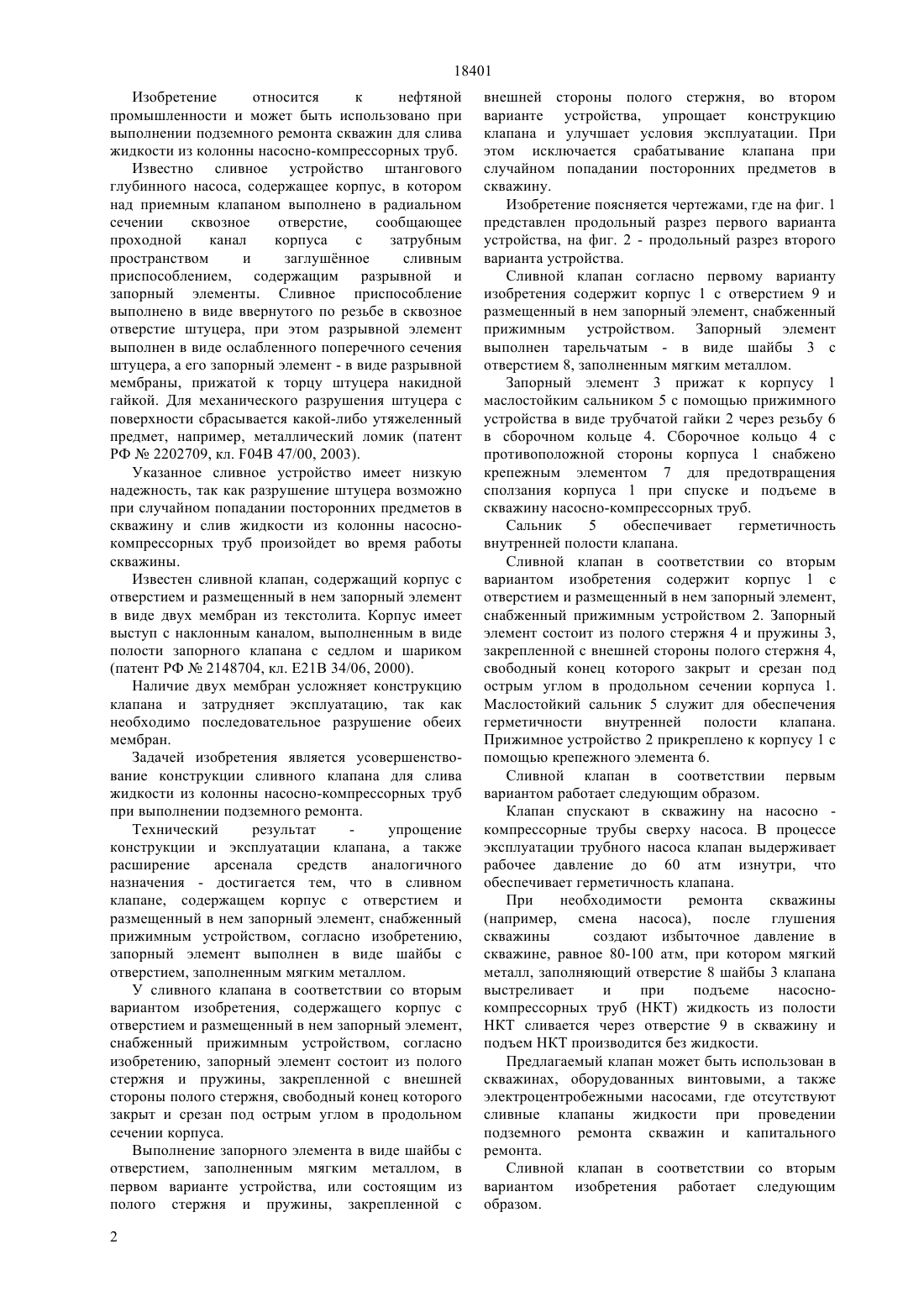

(51) Е 21 В 34/10 (2006.01) Е 21 В 34/14 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Технический результат упрощение конструкции и эксплуатации клапана, а также расширение арсенала средств аналогичного назначения - достигается тем, что в сливном клапане, содержащем корпус с отверстием и размещенный в нем запорный элемент, снабженный прижимным устройством, согласно изобретению,запорный элемент выполнен в виде шайбы с отверстием, заполненным мягким металлом. У сливного клапана в соответствии со вторым вариантом изобретения, содержащего корпус с отверстием и размещенный в нем запорный элемент,снабженный прижимным устройством, согласно изобретению, запорный элемент состоит из полого стержня и пружины, закрепленной с внесшей стороны полого стержня, свободный конец которого закрыт и срезан под острым углом в продольном сечении корпуса.(72) Оржанов Есенжан Табынович Кушеков Алибек Унайбаевич Оржанов Данияр Есенжанович(57) Изобретение относится к нефтяной промышленности и может быть использовано при выполнении подземного ремонта скважин для слива жидкости из колонны насосно-компрессорных труб. 18401 Изобретение относится к нефтяной промышленности и может быть использовано при выполнении подземного ремонта скважин для слива жидкости из колонны насосно-компрессорных труб. Известно сливное устройство штангового глубинного насоса, содержащее корпус, в котором над приемным клапаном выполнено в радиальном сечении сквозное отверстие,сообщающее проходной канал корпуса с затрубным пространством и заглушнное сливным приспособлением, содержащим разрывной и запорный элементы. Сливное приспособление выполнено в виде ввернутого по резьбе в сквозное отверстие штуцера, при этом разрывной элемент выполнен в виде ослабленного поперечного сечения штуцера, а его запорный элемент - в виде разрывной мембраны, прижатой к торцу штуцера накидной гайкой. Для механического разрушения штуцера с поверхности сбрасывается какой-либо утяжеленный предмет, например, металлический ломик (патент РФ 2202709, кл. 04 47/00, 2003). Указанное сливное устройство имеет низкую надежность, так как разрушение штуцера возможно при случайном попадании посторонних предметов в скважину и слив жидкости из колонны насоснокомпрессорных труб произойдет во время работы скважины. Известен сливной клапан, содержащий корпус с отверстием и размещенный в нем запорный элемент в виде двух мембран из текстолита. Корпус имеет выступ с наклонным каналом, выполненным в виде полости запорного клапана с седлом и шариком(патент РФ 2148704, кл. Е 21 В 34/06, 2000). Наличие двух мембран усложняет конструкцию клапана и затрудняет эксплуатацию, так как необходимо последовательное разрушение обеих мембран. Задачей изобретения является усовершенствование конструкции сливного клапана для слива жидкости из колонны насосно-компрессорных труб при выполнении подземного ремонта. Технический результат упрощение конструкции и эксплуатации клапана, а также расширение арсенала средств аналогичного назначения - достигается тем, что в сливном клапане, содержащем корпус с отверстием и размещенный в нем запорный элемент, снабженный прижимным устройством, согласно изобретению,запорный элемент выполнен в виде шайбы с отверстием, заполненным мягким металлом. У сливного клапана в соответствии со вторым вариантом изобретения, содержащего корпус с отверстием и размещенный в нем запорный элемент,снабженный прижимным устройством, согласно изобретению, запорный элемент состоит из полого стержня и пружины, закрепленной с внешней стороны полого стержня, свободный конец которого закрыт и срезан под острым углом в продольном сечении корпуса. Выполнение запорного элемента в виде шайбы с отверстием, заполненным мягким металлом, в первом варианте устройства, или состоящим из полого стержня и пружины, закрепленной с 2 внешней стороны полого стержня, во втором варианте устройства, упрощает конструкцию клапана и улучшает условия эксплуатации. При этом исключается срабатывание клапана при случайном попадании посторонних предметов в скважину. Изобретение поясняется чертежами, где на фиг. 1 представлен продольный разрез первого варианта устройства, на фиг. 2 - продольный разрез второго варианта устройства. Сливной клапан согласно первому варианту изобретения содержит корпус 1 с отверстием 9 и размещенный в нем запорный элемент, снабженный прижимным устройством. Запорный элемент выполнен тарельчатым - в виде шайбы 3 с отверстием 8, заполненным мягким металлом. Запорный элемент 3 прижат к корпусу 1 маслостойким сальником 5 с помощью прижимного устройства в виде трубчатой гайки 2 через резьбу 6 в сборочном кольце 4. Сборочное кольцо 4 с противоположной стороны корпуса 1 снабжено крепежным элементом 7 для предотвращения сползания корпуса 1 при спуске и подъеме в скважину насосно-компрессорных труб. Сальник 5 обеспечивает герметичность внутренней полости клапана. Сливной клапан в соответствии со вторым вариантом изобретения содержит корпус 1 с отверстием и размещенный в нем запорный элемент,снабженный прижимным устройством 2. Запорный элемент состоит из полого стержня 4 и пружины 3,закрепленной с внешней стороны полого стержня 4,свободный конец которого закрыт и срезан под острым углом в продольном сечении корпуса 1. Маслостойкий сальник 5 служит для обеспечения герметичности внутренней полости клапана. Прижимное устройство 2 прикреплено к корпусу 1 с помощью крепежного элемента 6. Сливной клапан в соответствии первым вариантом работает следующим образом. Клапан спускают в скважину на насосно компрессорные трубы сверху насоса. В процессе эксплуатации трубного насоса клапан выдерживает рабочее давление до 60 атм изнутри, что обеспечивает герметичность клапана. При необходимости ремонта скважины(например, смена насоса), после глушения скважины создают избыточное давление в скважине, равное 80-100 атм, при котором мягкий металл, заполняющий отверстие 8 шайбы 3 клапана выстреливает и при подъеме насоснокомпрессорных труб (НКТ) жидкость из полости НКТ сливается через отверстие 9 в скважину и подъем НКТ производится без жидкости. Предлагаемый клапан может быть использован в скважинах, оборудованных винтовыми, а также электроцентробежными насосами, где отсутствуют сливные клапаны жидкости при проведении подземного ремонта скважин и капитального ремонта. Сливной клапан в соответствии со вторым вариантом изобретения работает следующим образом. 18401 Клапан устанавливают над трубным насосом через 2 штуки НКТ. При спуске насоса в скважину,когда опускают в скважину плунжер (не показан) насоса на насосных штангах, плунжер проходит через корпус клапана и воздействует на свободный конец полого стержня 4, который закрыт и срезан под острым углом в продольном сечении корпуса 1. Плунжер скользит по наклонной поверхности свободного конца стержня 4, стержень 4 отжимает пружину 3 и смещается в сторону прижимного устройства 2, а затем под действием пружины занимает первоначальное положение. Во время эксплуатации скважины сальник 5 обеспечивает герметичность внутренней полости клапана. Во время ремонта скважины при подъеме плунжера насоса плунжер верхней торцевой частью ломает свободный конец стержня 4, который изготовлен из бронзы и имеет кольцевую канавку для облегчения слома. Жидкость (нефть, вода) сливается в скважину через внутреннюю трубчатую полость стержня 4,что предотвращает подъем НКТ с жидкостью при проведении ремонта. Предлагаемый клапан решает актуальную проблему удаления жидкости (нефть, вода) при производстве ремонтных работ, а также улучшает условия труда работников. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сливной клапан, содержащий корпус с отверстием и размещенный в нем запорный элемент,снабженный прижимным устройством,отличающийся тем, что запорный элемент выполнен в виде шайбы с отверстием, заполненным мягким металлом. 2. Сливной клапан, содержащий корпус с отверстием и размещенный в нем запорный элемент,снабженный прижимным устройством,отличающийся тем, что запорный элемент состоит из полого стержня и пружины, закрепленной с внешней стороны полого стержня, свободный конец которого закрыт и срезан под острым углом в продольном сечении корпуса.
