Универсальный штамп для формовки объемных изделий

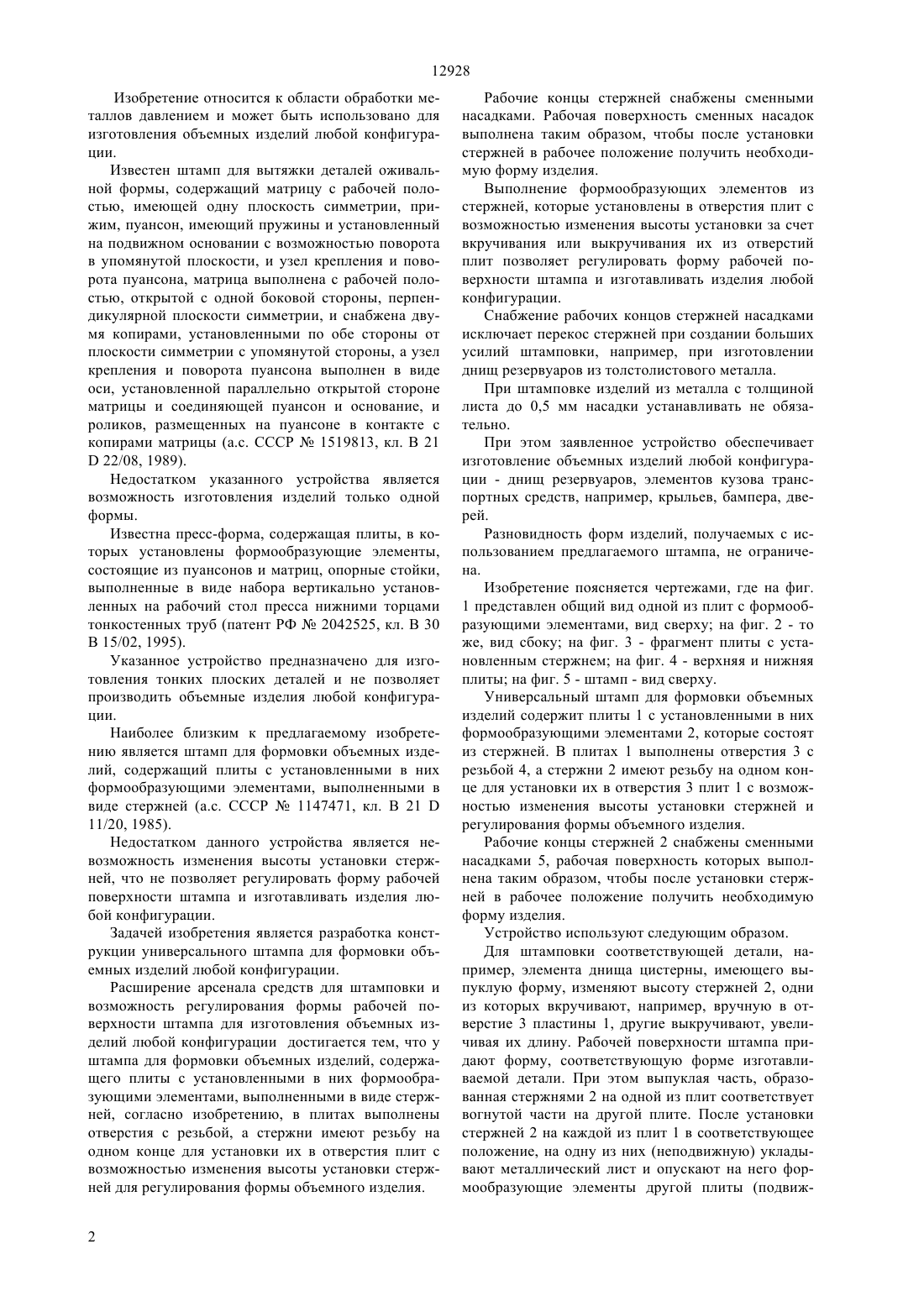

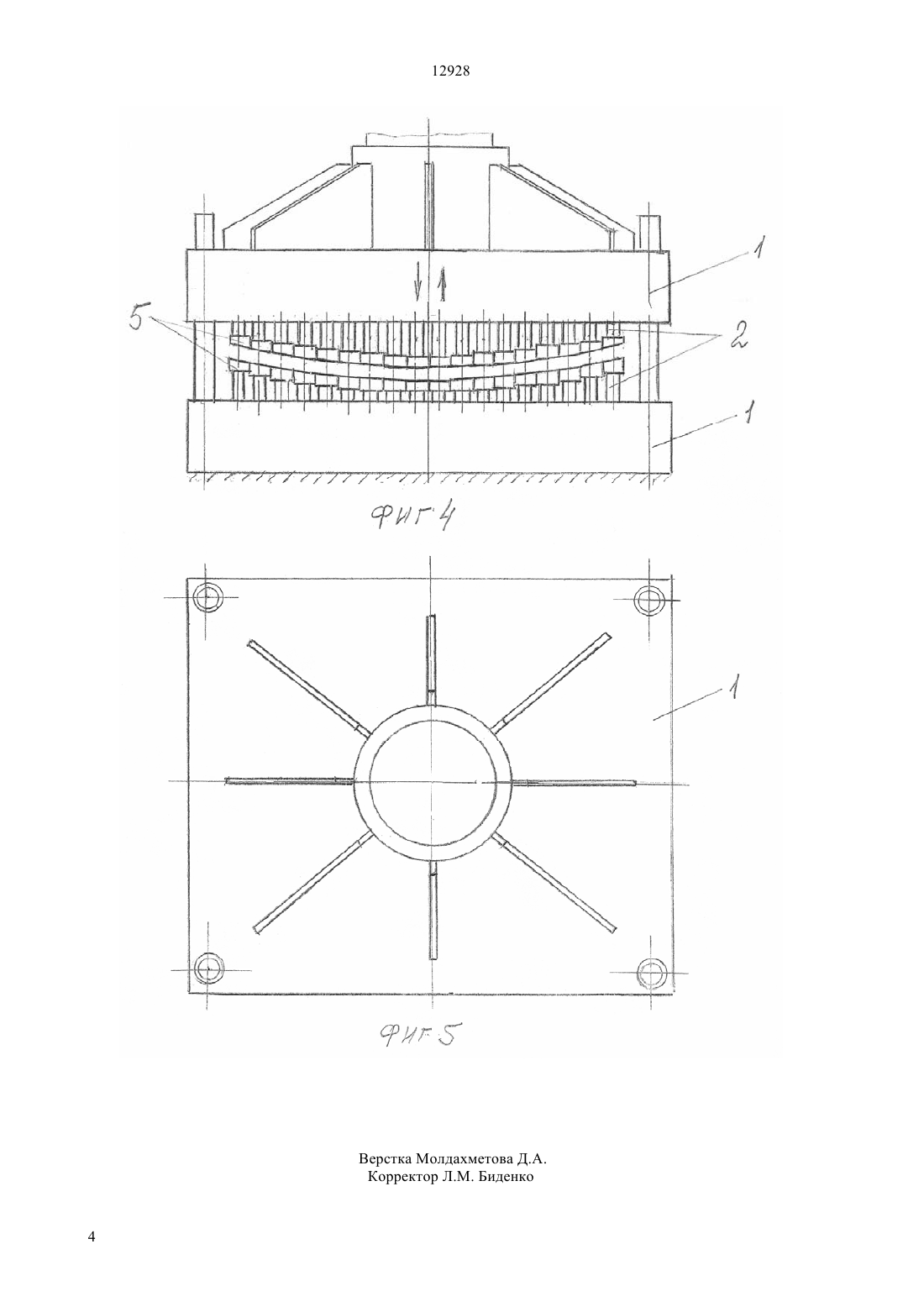

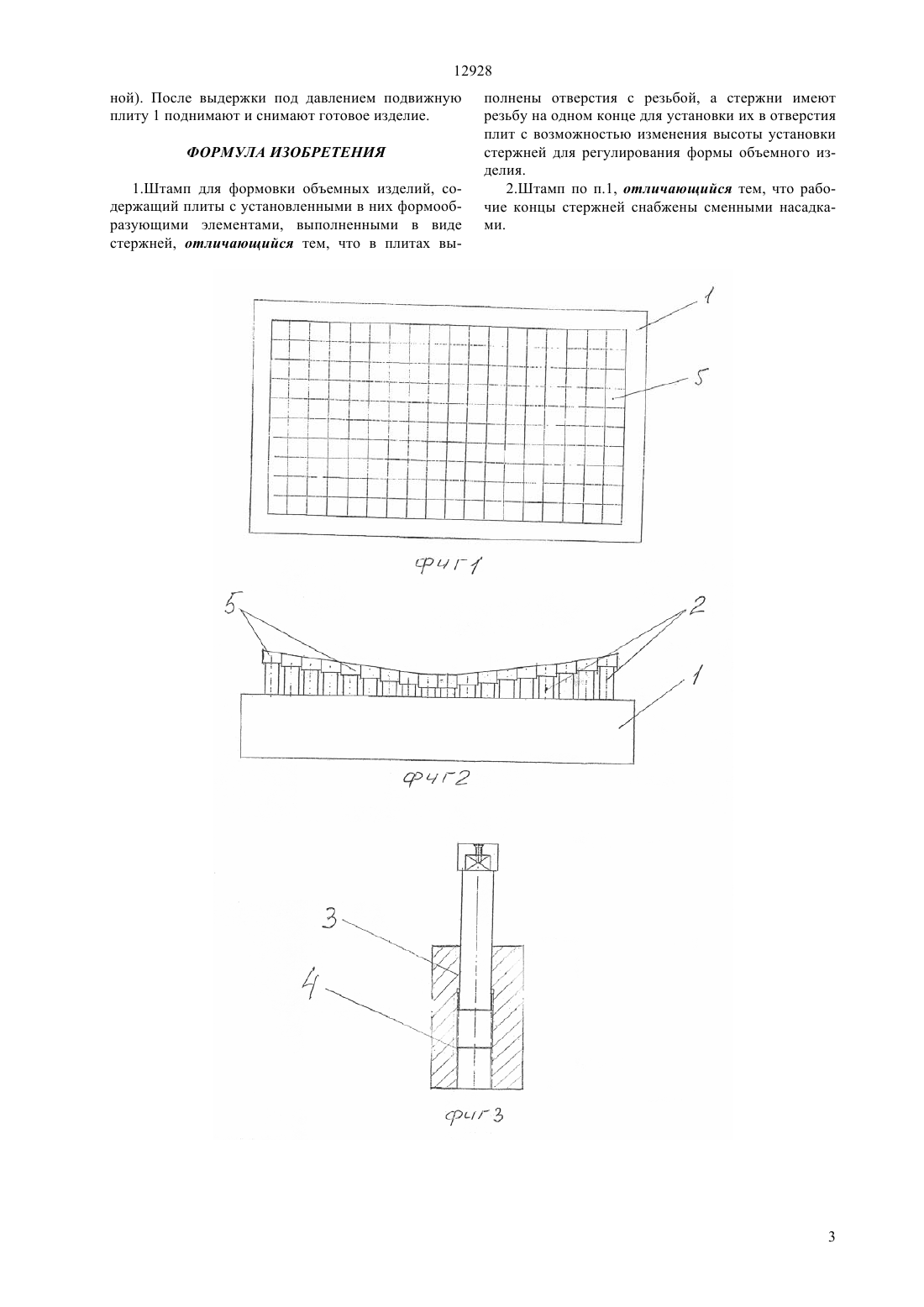

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Расширение арсенала средств для штамповки и возможность регулирования формы рабочей поверхности штампа для изготовления объемных изделий любой конфигурации достигается тем, что у штампа для формовки объемных изделий, содержащего плиты с установленными в них формообразующими элементами, выполненными в виде стержней, согласно изобретению, в плитах выполнены отверстия с резьбой, а стержни имеют резьбу на одном конце для установки их в отверстия плит с возможностью изменения высоты установки стержней для регулирования формы объемного изделия. Рабочие концы стержней снабжены сменными насадками.(72) Резунов Михаил Михайлович Сорокин Леонид Евгеньевич Головченко Василий Иванович(54) УНИВЕРСАЛЬНЫЙ ШТАМП ДЛЯ ФОРМОВКИ ОБЪЕМНЫХ ИЗДЕЛИЙ(57) Изобретение относится к области обработки металлов давлением и может быть использовано для изготовления объемных изделий любой конфигурации. 12928 Изобретение относится к области обработки металлов давлением и может быть использовано для изготовления объемных изделий любой конфигурации. Известен штамп для вытяжки деталей оживальной формы, содержащий матрицу с рабочей полостью, имеющей одну плоскость симметрии, прижим, пуансон, имеющий пружины и установленный на подвижном основании с возможностью поворота в упомянутой плоскости, и узел крепления и поворота пуансона, матрица выполнена с рабочей полостью, открытой с одной боковой стороны, перпендикулярной плоскости симметрии, и снабжена двумя копирами, установленными по обе стороны от плоскости симметрии с упомянутой стороны, а узел крепления и поворота пуансона выполнен в виде оси, установленной параллельно открытой стороне матрицы и соединяющей пуансон и основание, и роликов, размещенных на пуансоне в контакте с копирами матрицы (а.с. СССР 1519813, кл. В 2122/08, 1989). Недостатком указанного устройства является возможность изготовления изделий только одной формы. Известна пресс-форма, содержащая плиты, в которых установлены формообразующие элементы,состоящие из пуансонов и матриц, опорные стойки,выполненные в виде набора вертикально установленных на рабочий стол пресса нижними торцами тонкостенных труб (патент РФ 2042525, кл. В 30 В 15/02, 1995). Указанное устройство предназначено для изготовления тонких плоских деталей и не позволяет производить объемные изделия любой конфигурации. Наиболее близким к предлагаемому изобретению является штамп для формовки объемных изделий, содержащий плиты с установленными в них формообразующими элементами, выполненными в виде стержней (а.с. СССР 1147471, кл. В 2111/20, 1985). Недостатком данного устройства является невозможность изменения высоты установки стержней, что не позволяет регулировать форму рабочей поверхности штампа и изготавливать изделия любой конфигурации. Задачей изобретения является разработка конструкции универсального штампа для формовки объемных изделий любой конфигурации. Расширение арсенала средств для штамповки и возможность регулирования формы рабочей поверхности штампа для изготовления объемных изделий любой конфигурации достигается тем, что у штампа для формовки объемных изделий, содержащего плиты с установленными в них формообразующими элементами, выполненными в виде стержней, согласно изобретению, в плитах выполнены отверстия с резьбой, а стержни имеют резьбу на одном конце для установки их в отверстия плит с возможностью изменения высоты установки стержней для регулирования формы объемного изделия. 2 Рабочие концы стержней снабжены сменными насадками. Рабочая поверхность сменных насадок выполнена таким образом, чтобы после установки стержней в рабочее положение получить необходимую форму изделия. Выполнение формообразующих элементов из стержней, которые установлены в отверстия плит с возможностью изменения высоты установки за счет вкручивания или выкручивания их из отверстий плит позволяет регулировать форму рабочей поверхности штампа и изготавливать изделия любой конфигурации. Снабжение рабочих концов стержней насадками исключает перекос стержней при создании больших усилий штамповки, например, при изготовлении днищ резервуаров из толстолистового металла. При штамповке изделий из металла с толщиной листа до 0,5 мм насадки устанавливать не обязательно. При этом заявленное устройство обеспечивает изготовление объемных изделий любой конфигурации - днищ резервуаров, элементов кузова транспортных средств, например, крыльев, бампера, дверей. Разновидность форм изделий, получаемых с использованием предлагаемого штампа, не ограничена. Изобретение поясняется чертежами, где на фиг. 1 представлен общий вид одной из плит с формообразующими элементами, вид сверху на фиг. 2 - то же, вид сбоку на фиг. 3 - фрагмент плиты с установленным стержнем на фиг. 4 - верхняя и нижняя плиты на фиг. 5 - штамп - вид сверху. Универсальный штамп для формовки объемных изделий содержит плиты 1 с установленными в них формообразующими элементами 2, которые состоят из стержней. В плитах 1 выполнены отверстия 3 с резьбой 4, а стержни 2 имеют резьбу на одном конце для установки их в отверстия 3 плит 1 с возможностью изменения высоты установки стержней и регулирования формы объемного изделия. Рабочие концы стержней 2 снабжены сменными насадками 5, рабочая поверхность которых выполнена таким образом, чтобы после установки стержней в рабочее положение получить необходимую форму изделия. Устройство используют следующим образом. Для штамповки соответствующей детали, например, элемента днища цистерны, имеющего выпуклую форму, изменяют высоту стержней 2, одни из которых вкручивают, например, вручную в отверстие 3 пластины 1, другие выкручивают, увеличивая их длину. Рабочей поверхности штампа придают форму, соответствующую форме изготавливаемой детали. При этом выпуклая часть, образованная стержнями 2 на одной из плит соответствует вогнутой части на другой плите. После установки стержней 2 на каждой из плит 1 в соответствующее положение, на одну из них (неподвижную) укладывают металлический лист и опускают на него формообразующие элементы другой плиты (подвиж 12928 ной). После выдержки под давлением подвижную плиту 1 поднимают и снимают готовое изделие. ФОРМУЛА ИЗОБРЕТЕНИЯ 1.Штамп для формовки объемных изделий, содержащий плиты с установленными в них формообразующими элементами, выполненными в виде стержней, отличающийся тем, что в плитах вы полнены отверстия с резьбой, а стержни имеют резьбу на одном конце для установки их в отверстия плит с возможностью изменения высоты установки стержней для регулирования формы объемного изделия. 2.Штамп по п.1, отличающийся тем, что рабочие концы стержней снабжены сменными насадками.
