Сооружение башенного типа

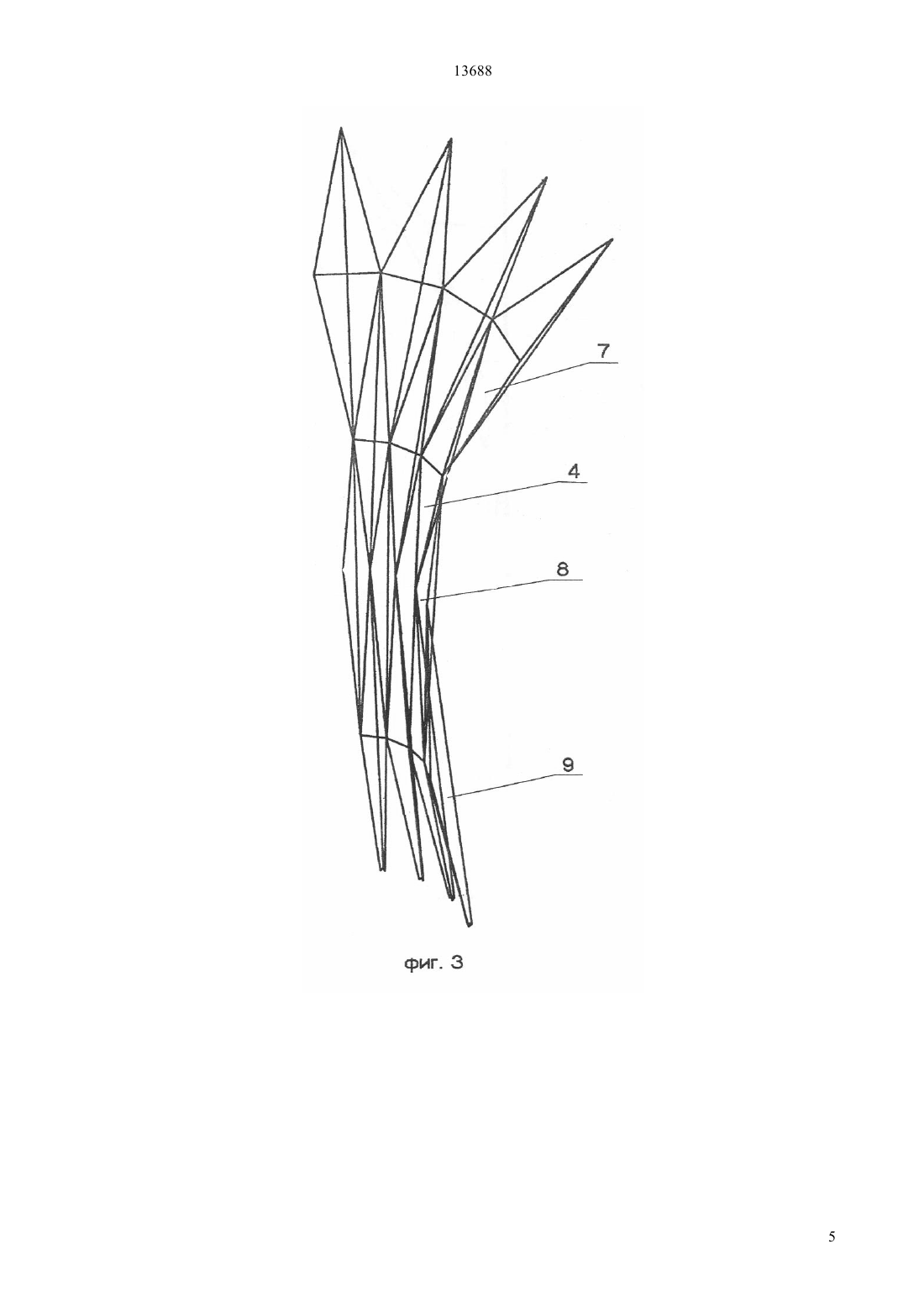

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ крепленный к нему корпус, имеющий сферическую форму, согласно изобретению, ствол состоит из центральных и боковых стоек и снабжен фиксирующими кольцами, центральные стойки прикреплены к нижней части корпуса, расположены по окружности и установлены параллельно между собой,а боковые стойки размещены с внешней стороны относительно центральных стоек и состоят из верхней, средней и нижней секций, боковые стойки средней секции расположены около центральных стоек, нижняя секция образована радиально расходящимися опорами в виде арок, а верхняя секция состоит из элементов, выполненных в виде лепестков из сваренных между собой стержней, расположенных вокруг корпуса, при этом центральные стойки жестко соединены с боковыми стойками,фиксирующими кольцами на уровне средней и верхней секций.(72) Резунов Михаил Михайлович Шаромов Виктор Прокопьевич Есенгельдин Валерий Толегенович Вайнштейн Марк Моисеевич Рустембеков Акмурза Исаевич Базарбаев Суйерхан Оспанбекович Оспанов Айтуар Кенжегарович(57) Изобретение относится к строительству и может быть использовано при возведении жилых, общественных и промышленных зданий, башенных сооружений. Технический результат - повышение устойчивости сооружения и расширение арсенала конструкций башенного типа - достигается тем, что у сооружения башенного типа, содержащего ствол и при 13688 Изобретение относится к строительству и может быть использовано при возведении жилых, общественных и промышленных зданий, башенных сооружений. Известно многоэтажное здание, включающее фундамент, жестко закрепленный на нем центральный ствол, перекрытия, опертые консольно на последний посредством наклонных стержневых элементов, установленных поэтажно и прикрепленных к стволу и торцами к перекрытиям, стержневые элементы выполнены жесткими, соединены между собой в средней части по их высоте и прикреплены к стволу посредством крепежных элементов в виде металлических цилиндра и парных колец со сквозными вертикальными отверстиями с выпуклыми стенками для пропуска стержневых элементов и пазами по контуру для установки цилиндра с возможностью их поворота относительно друг друга и ствола с последующей фиксацией (а.с. СССР 1717747, кл. Е 04 В 1/34, 1992). Установка перекрытий вблизи земли не позволяет освободить ее от застройки, сократить продолжительность и размеры затенения земельных участков вокруг здания. Известно высотное сооружение, включающее поддерживаемый оттяжками ствол, выполненный из пространственных секций с поясами уголкового сечения и решеткой с фасонками, и стыковочные элементы. Пояса и фасонки выполнены из одиночных уголков, установленных симметрично относительно биссектрисы угла поперечного сечения, причем уголки поясов установлены перьями наружу, а фасонок - внутрь ствола, при этом стыковочные элементы выполнены в виде накладок уголкового профиля (а.с. СССР 1546599, кл. Е 04 Н 12/08,1990). Наличие оттяжек ухудшает внешний вид сооружения. Кроме того, оттяжки не позволяют надежно укрепить сооружение. Известно сооружение башенного типа, включающее несущий ствол с оголовком, подвески, корпус с этажными конструкциями и амортизаторы,размещенные между стволом и этажными конструкциями (а.с. СССР 787585, кл. Е 04 В 1/34,1980). Опора только на несущий ствол снижает устойчивость сооружения. При сильных порывах ветра возможно раскачивание корпуса, деформация и разрушение ствола. Наиболее близким к предлагаемому изобретению является сооружение башенного типа, содержащее ствол и прикрепленный к нему корпус,имеющий сферическую форму (патент США 4442639). Недостатком указанного сооружения является его низкая устойчивость,Задачей изобретения является разработка надежной конструкции сооружения башенного типа. Технический результат - повышение устойчивости сооружения и расширение арсенала конструкций башенного типа - достигается тем, что у сооружения башенного типа, содержащего ствол и при 2 крепленный к нему корпус, имеющий сферическую форму, согласно изобретению, ствол состоит из центральных и боковых стоек и снабжен фиксирующими кольцами, центральные стойки прикреплены к нижней части корпуса, расположены по окружности и установлены параллельно между собой,а боковые стойки размещены с внешней стороны относительно центральных стоек и состоят из верхней, средней и нижней секций, боковые стойки средней секции расположены около центральных стоек, нижняя секция образована радиально расходящимися опорами в виде арок, а верхняя секция состоит из элементов, выполненных в виде лепестков из сваренных между собой стержней, расположенных вокруг корпуса, при этом центральные стойки жестко соединены с боковыми стойками фиксирующими кольцами на уровне средней и верхней секций. Снабжение устройства центральными и боковыми стойками, жестко соединенными между собой фиксирующими кольцами и образование нижней секции боковых стоек из радиально расходящихся опор в виде арок повышает устойчивость сооружения, так как центральные и боковые стойки образуют два опорных концентрических пояса. Изобретение поясняется чертежом, где на фиг. 1 представлен общий вид сооружения на фиг. 2 - корпус с центральными стойками на фиг. 3 - боковые стойки на фиг. 4 - фрагмент центральной и боковой стойки. Сооружение башенного типа содержит ствол 1 и прикрепленный к нему корпус 2. Корпус 2 имеет сферическую форму, а ствол состоит из центральных 3 и боковых 4 стоек и снабжен фиксирующими кольцами 5, 6, центральные стойки 3 прикреплены к нижней части корпуса 2, расположены по окружности и установлены параллельно между собой, а боковые 4 стойки размещены с внешней стороны относительно центральных стоек 3 и состоят из верхней 7, средней 8 и нижней 9 секций, боковые стойки средней секции 8 расположены около центральных стоек 3, нижняя секция 9 образована радиально расходящимися опорами в виде арок, а верхняя секция 7 состоит из элементов, выполненных в виде лепестков из сваренных между собой стержней, расположенных вокруг корпуса 1, при этом центральные стойки 3 жестко соединены с боковыми стойками 4 фиксирующим кольцом 5 на уровне средней секции и фиксирующими кольцами 6 на уровне верхней секции. Сооружение монтируют следующим образом. Укладывают фундамент и закрепляют в нем нижние концы центральных стоек 3, которые устанавливают по окружности и параллельно друг другу. В том случае, если необходима значительная высота сооружения, центральные стойки монтируют, наращивая их друг на друга. При достижении определенной высоты центральных стоек 3 их наращивание останавливают и производят монтаж боковых стоек 4. Сначала монтируют нижнюю секцию 9 боковых стоек, которые образуют из радиально расходящихся опор в виде арок. Затем монти 13688 руют среднюю секцию 8 таким образом, чтобы боковые стойки 4 приближались к центральным стойкам 3. На уровне средней секции 8 центральные 3 и боковые 4 стойки жестко соединяют фиксирующим кольцом 5, а после этого продолжают наращивание центральных стоек 3. При достижении заданной высоты этих стоек 3 начинают монтировать боковые 4 стойки, наращивая их вверх. Боковые стойки 4 верхней секции выполняют радиально расходящимися. Им придают форму лепестков, которые сваривают из металлических стержней. На уровне верхней секции 7 боковые 4 и центральные 3 стойки жестко соединяют фиксирующими кольцами 6. Затем сооружают на центральных стойках 3 монтажную площадку (не показана) и собирают корпус 2 из элементов, имеющих форму дуги, для образования сферического корпуса 2. ФОРМУЛА ИЗОБРЕТЕНИЯ Сооружение башенного типа, содержащее ствол и прикрепленный к нему корпус, имеющий сферическую форму, отличающееся тем, что ствол состоит из центральных и боковых стоек и снабжен фиксирующими кольцами, центральные стойки прикреплены к нижней части корпуса, расположены по окружности и установлены параллельно между собой, а боковые стойки размещены с внешней стороны относительно центральных стоек и состоят из верхней, средней и нижней секций, боковые стойки средней секции расположены около центральных стоек, нижняя секция образована радиально расходящимися опорами в виде арок, а верхняя секция состоит из элементов, выполненных в виде лепестков из сваренных между собой стержней, расположенных вокруг корпуса, при этом центральные стойки жестко соединены с боковыми стойками фиксирующими кольцами на уровне средней и верхней секций.
