Сейсмограф

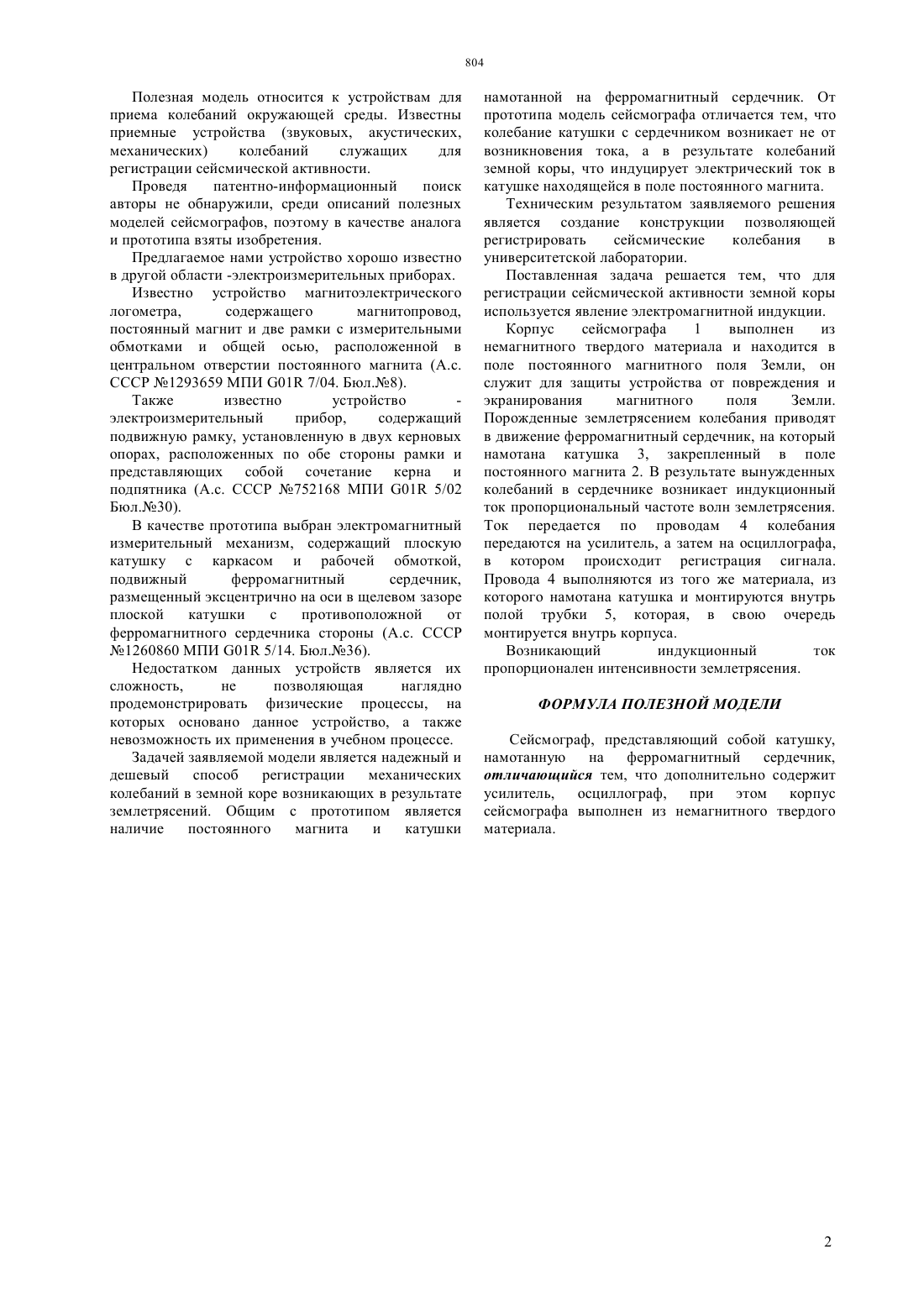

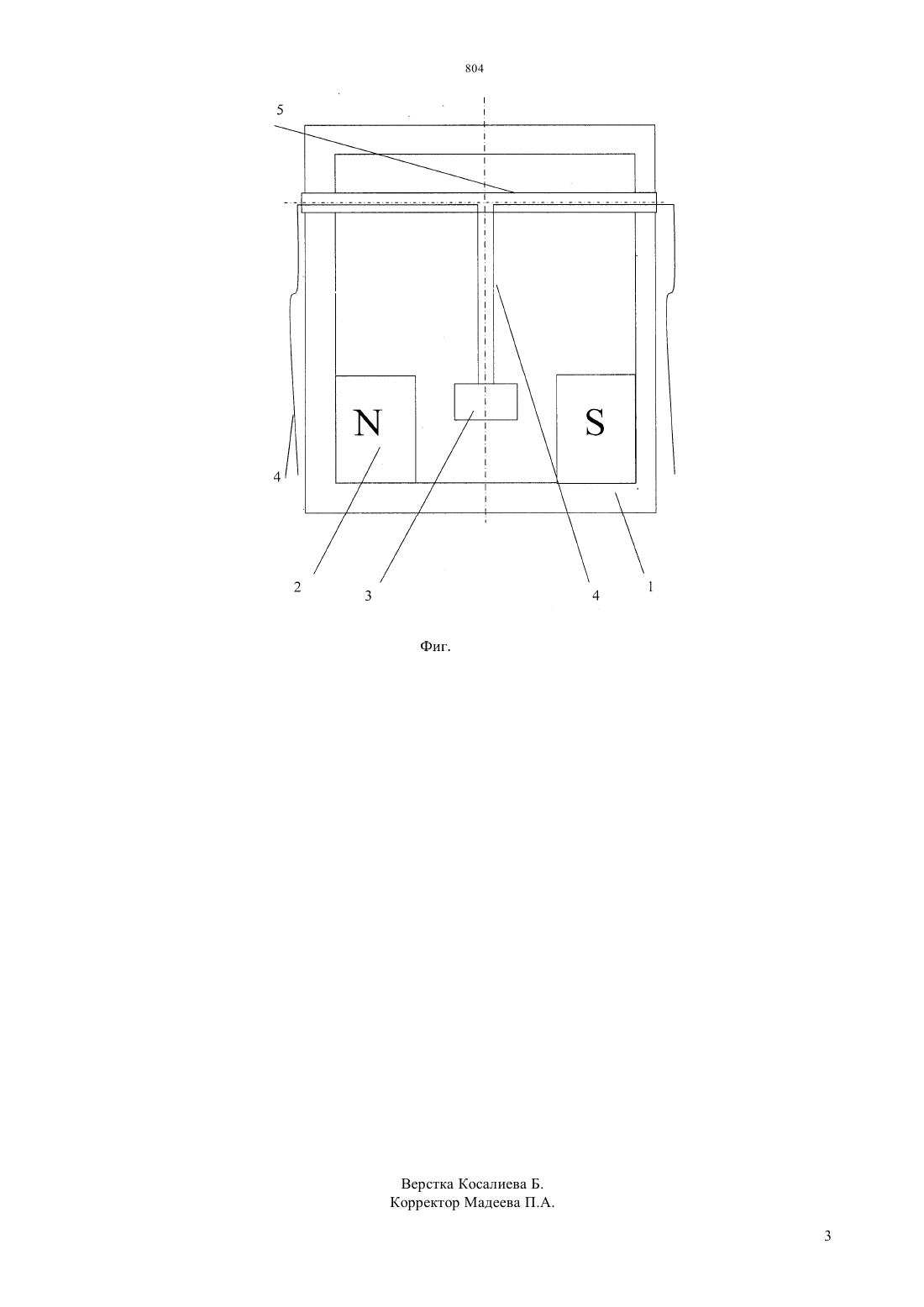

(51) 01 1/18 (2010.01) 01 5/14 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Задачей заявляемой модели является надежный и дешевый способ регистрации механических колебаний в земной коре возникающих в результате землетрясений Данная задача решается тем, что для регистрации сейсмической активности земной коры используется явление электромагнитной индукции. Порожденные землетрясением колебания приводят в движение сердечник с намотанной на него катушкой, закрепленный в поле постоянного магнита. В результате вынужденных колебаний в сердечнике возникает индукционный ток пропорциональный интенсивности землетрясения.(72) Ким Виталий Юрьевич Колесникова Татьяна Николаевна(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный университет им. С. Аманжолова Министерства образования и науки Республики Казахстан(57) Сейсмограф, полезная модель, относящаяся к измерительным устройствам, используемым для регистрации колебаний окружающей среды. Полезная модель относится к устройствам для приема колебаний окружающей среды. Известны приемные устройства (звуковых, акустических,механических) колебаний служащих для регистрации сейсмической активности. Проведя патентно-информационный поиск авторы не обнаружили, среди описаний полезных моделей сейсмографов, поэтому в качестве аналога и прототипа взяты изобретения. Предлагаемое нами устройство хорошо известно в другой области -электроизмерительных приборах. Известно устройство магнитоэлектрического логометра,содержащего магнитопровод,постоянный магнит и две рамки с измерительными обмотками и общей осью, расположенной в центральном отверстии постоянного магнита (А.с. СССР 1293659 МПИ 01 7/04. Бюл.8). Также известно устройство электроизмерительный прибор,содержащий подвижную рамку, установленную в двух керновых опорах, расположенных по обе стороны рамки и представляющих собой сочетание керна и подпятника (А.с. СССР 752168 МПИ 01 5/02 Бюл.30). В качестве прототипа выбран электромагнитный измерительный механизм, содержащий плоскую катушку с каркасом и рабочей обмоткой,подвижный ферромагнитный сердечник,размещенный эксцентрично на оси в щелевом зазоре плоской катушки с противоположной от ферромагнитного сердечника стороны (А.с. СССР 1260860 МПИ 01 5/14. Бюл.36). Недостатком данных устройств является их сложность,не позволяющая наглядно продемонстрировать физические процессы, на которых основано данное устройство, а также невозможность их применения в учебном процессе. Задачей заявляемой модели является надежный и дешевый способ регистрации механических колебаний в земной коре возникающих в результате землетрясений. Общим с прототипом является наличие постоянного магнита и катушки намотанной на ферромагнитный сердечник. От прототипа модель сейсмографа отличается тем, что колебание катушки с сердечником возникает не от возникновения тока, а в результате колебаний земной коры, что индуцирует электрический ток в катушке находящейся в поле постоянного магнита. Техническим результатом заявляемого решения является создание конструкции позволяющей регистрировать сейсмические колебания в университетской лаборатории. Поставленная задача решается тем, что для регистрации сейсмической активности земной коры используется явление электромагнитной индукции. Корпус сейсмографа 1 выполнен из немагнитного твердого материала и находится в поле постоянного магнитного поля Земли, он служит для защиты устройства от повреждения и экранирования магнитного поля Земли. Порожденные землетрясением колебания приводят в движение ферромагнитный сердечник, на который намотана катушка 3, закрепленный в поле постоянного магнита 2. В результате вынужденных колебаний в сердечнике возникает индукционный ток пропорциональный частоте волн землетрясения. Ток передается по проводам 4 колебания передаются на усилитель, а затем на осциллографа,в котором происходит регистрация сигнала. Провода 4 выполняются из того же материала, из которого намотана катушка и монтируются внутрь полой трубки 5, которая, в свою очередь монтируется внутрь корпуса. Возникающий индукционный ток пропорционален интенсивности землетрясения. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Сейсмограф, представляющий собой катушку,намотанную на ферромагнитный сердечник,отличающийся тем, что дополнительно содержит усилитель, осциллограф, при этом корпус сейсмографа выполнен из немагнитного твердого материала.
