Виброкалибратор прецизионной сейсмической аппаратуры

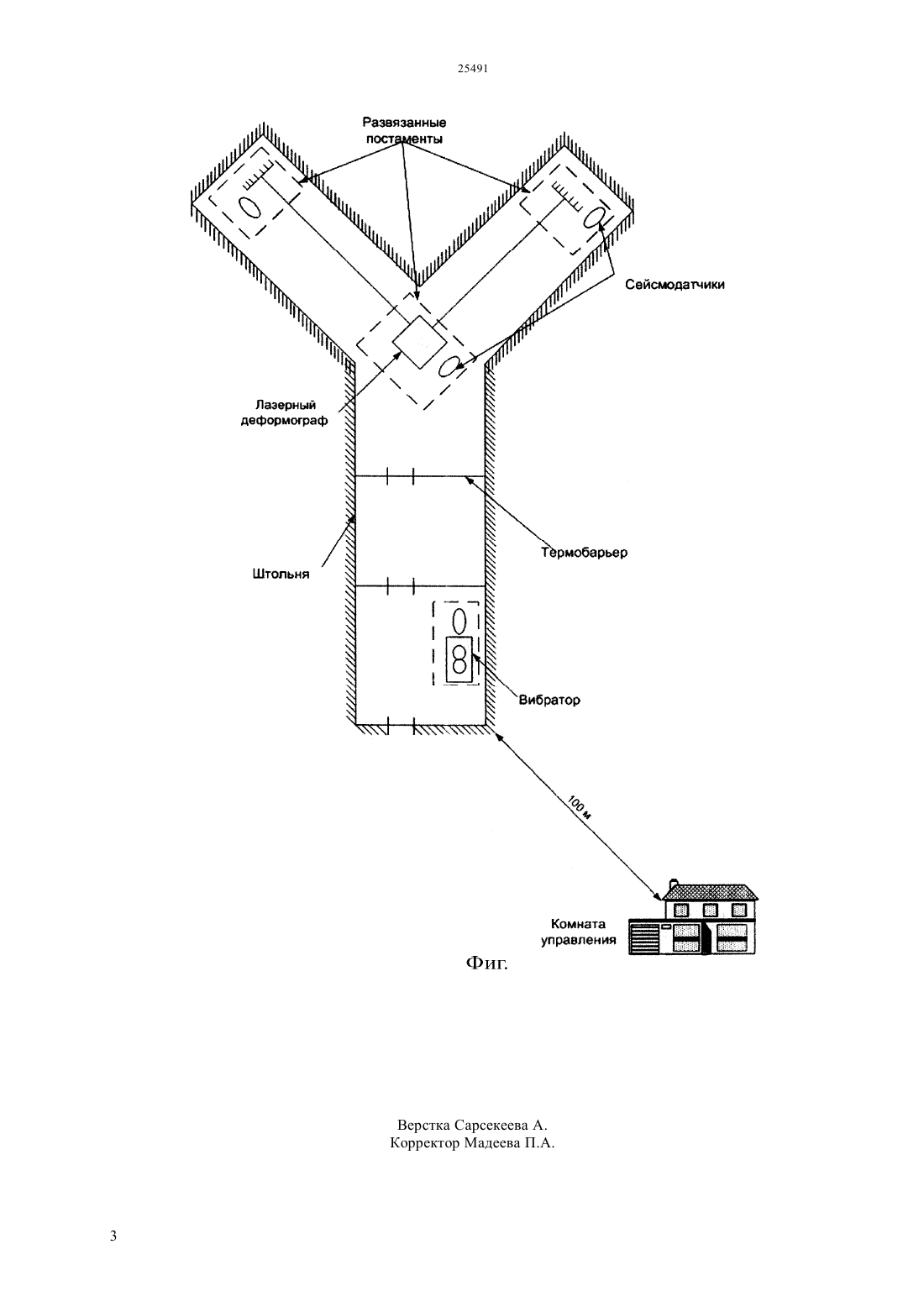

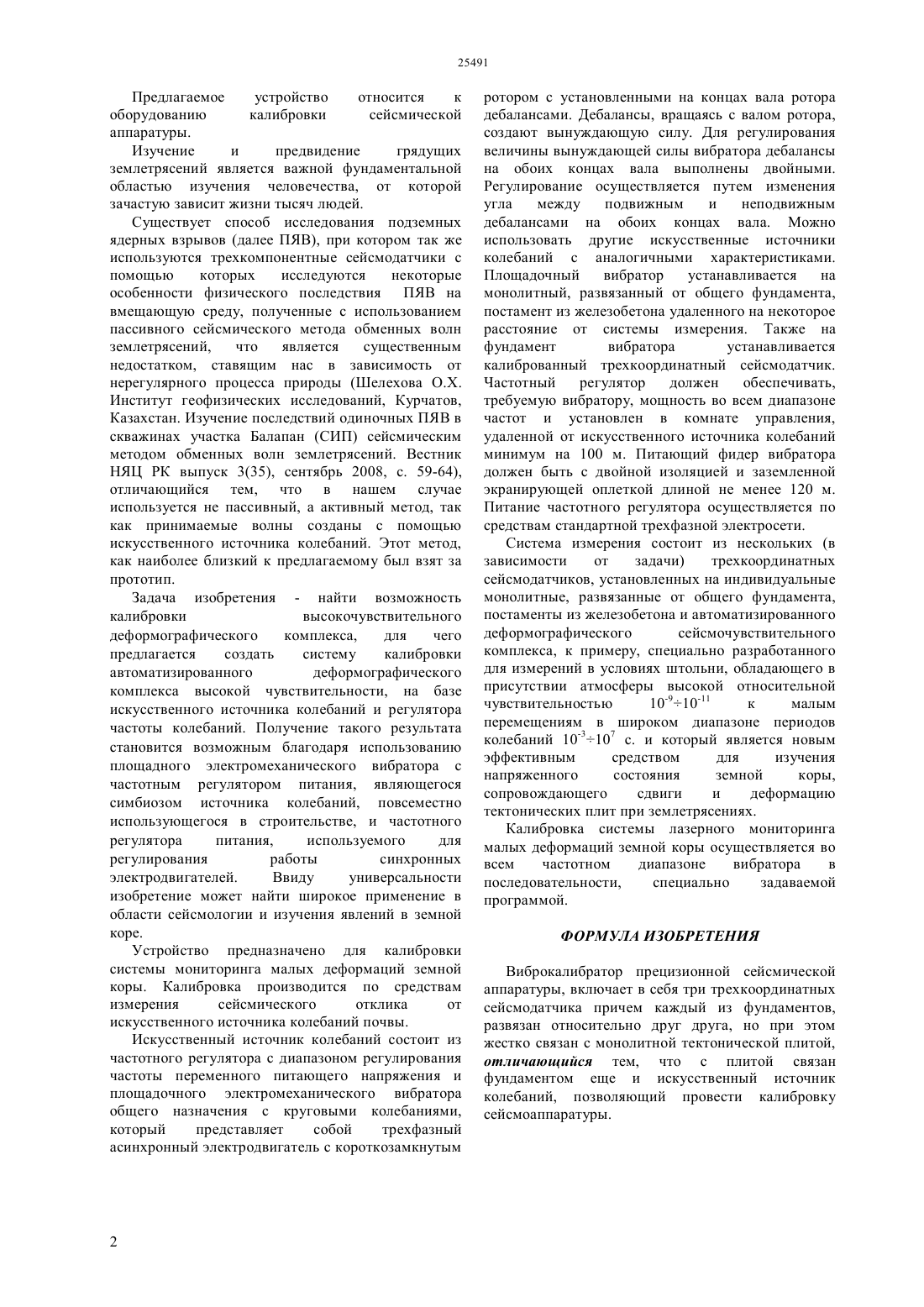

(51) 01 1/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) ВИБРОКАЛИБРАТОР ПРЕЦИЗИОННОЙ СЕЙСМИЧЕСКОЙ АППАРАТУРЫ(57) Предлагаемое устройство виброкалибратор прецизионной сейсмической аппаратуры относится к оборудованию калибровки деформографической аппаратуры. Предлагаемый виброкалибратор прецизионной сейсмической аппаратуры позволяет очень точно откалибровать автоматизированный деформографический комплекс сейсмочувствительной аппаратуры. Полученный эффект достигается благодаря использованию искусственного источника колебаний с возможностью задания необходимой программы производимых колебаний,имитирующих естественные сейсмические колебания земной коры.(72) Токмолдин Серекбол Жарылгапович Исова Айнур Танибергеновна Клименов Василий Васильевич Невмержицкий Иван Сергеевич Захаров Михаил Аркадьевич Елеуов Мухтар Ауезович(56) Шелехова О.Х. Институт геофизических исследований, Курчатов, Казахстан. Изучение последствий одиночных ПЯВ в скважинах участка Балапан (СИП) сейсмическим методом обменных волн землетрясений. Вестник НЯЦ РК выпуск 3(35),сентябрь 2008, с.59-64 Предлагаемое устройство относится к оборудованию калибровки сейсмической аппаратуры. Изучение и предвидение грядущих землетрясений является важной фундаментальной областью изучения человечества, от которой зачастую зависит жизни тысяч людей. Существует способ исследования подземных ядерных взрывов (далее ПЯВ), при котором так же используются трехкомпонентные сейсмодатчики с помощью которых исследуются некоторые особенности физического последствия ПЯВ на вмещающую среду, полученные с использованием пассивного сейсмического метода обменных волн землетрясений,что является существенным недостатком, ставящим нас в зависимость от нерегулярного процесса природы (Шелехова О.Х. Институт геофизических исследований, Курчатов,Казахстан. Изучение последствий одиночных ПЯВ в скважинах участка Балапан (СИП) сейсмическим методом обменных волн землетрясений. Вестник НЯЦ РК выпуск 3(35), сентябрь 2008, с. 59-64),отличающийся тем, что в нашем случае используется не пассивный, а активный метод, так как принимаемые волны созданы с помощью искусственного источника колебаний. Этот метод,как наиболее близкий к предлагаемому был взят за прототип. Задача изобретения - найти возможность калибровки высокочувствительного деформографического комплекса,для чего предлагается создать систему калибровки автоматизированного деформографического комплекса высокой чувствительности, на базе искусственного источника колебаний и регулятора частоты колебаний. Получение такого результата становится возможным благодаря использованию площадного электромеханического вибратора с частотным регулятором питания, являющегося симбиозом источника колебаний, повсеместно использующегося в строительстве, и частотного регулятора питания,используемого для регулирования работы синхронных электродвигателей. Ввиду универсальности изобретение может найти широкое применение в области сейсмологии и изучения явлений в земной коре. Устройство предназначено для калибровки системы мониторинга малых деформаций земной коры. Калибровка производится по средствам измерения сейсмического отклика от искусственного источника колебаний почвы. Искусственный источник колебаний состоит из частотного регулятора с диапазоном регулирования частоты переменного питающего напряжения и площадочного электромеханического вибратора общего назначения с круговыми колебаниями,который представляет собой трехфазный асинхронный электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора,создают вынуждающую силу. Для регулирования величины вынуждающей силы вибратора дебалансы на обоих концах вала выполнены двойными. Регулирование осуществляется путем изменения угла между подвижным и неподвижным дебалансами на обоих концах вала. Можно использовать другие искусственные источники колебаний с аналогичными характеристиками. Площадочный вибратор устанавливается на монолитный, развязанный от общего фундамента,постамент из железобетона удаленного на некоторое расстояние от системы измерения. Также на фундамент вибратора устанавливается калиброванный трехкоординатный сейсмодатчик. Частотный регулятор должен обеспечивать,требуемую вибратору, мощность во всем диапазоне частот и установлен в комнате управления,удаленной от искусственного источника колебаний минимум на 100 м. Питающий фидер вибратора должен быть с двойной изоляцией и заземленной экранирующей оплеткой длиной не менее 120 м. Питание частотного регулятора осуществляется по средствам стандартной трехфазной электросети. Система измерения состоит из нескольких (в зависимости от задачи) трехкоординатных сейсмодатчиков, установленных на индивидуальные монолитные, развязанные от общего фундамента,постаменты из железобетона и автоматизированного деформографического сейсмочувствительного комплекса, к примеру, специально разработанного для измерений в условиях штольни, обладающего в присутствии атмосферы высокой относительной чувствительностью 10-910-11 к малым перемещениям в широком диапазоне периодов колебаний 10-3107 с. и который является новым эффективным средством для изучения напряженного состояния земной коры,сопровождающего сдвиги и деформацию тектонических плит при землетрясениях. Калибровка системы лазерного мониторинга малых деформаций земной коры осуществляется во всем частотном диапазоне вибратора в последовательности,специально задаваемой программой. ФОРМУЛА ИЗОБРЕТЕНИЯ Виброкалибратор прецизионной сейсмической аппаратуры, включает в себя три трехкоординатных сейсмодатчика причем каждый из фундаментов,развязан относительно друг друга, но при этом жестко связан с монолитной тектонической плитой,отличающийся тем, что с плитой связан фундаментом еще и искусственный источник колебаний, позволяющий провести калибровку сейсмоаппаратуры.
