Танковый практический кумулятивный снаряд

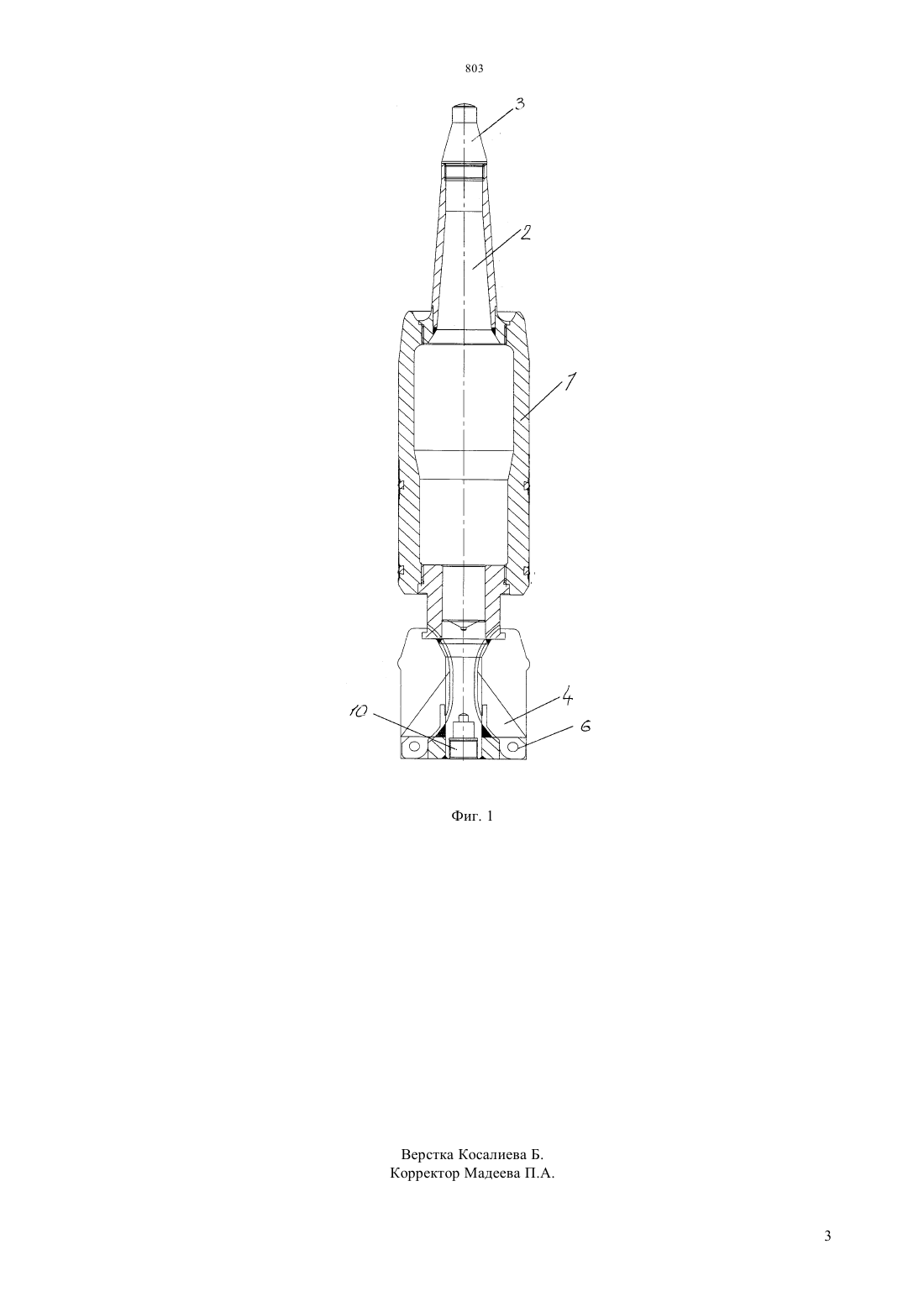

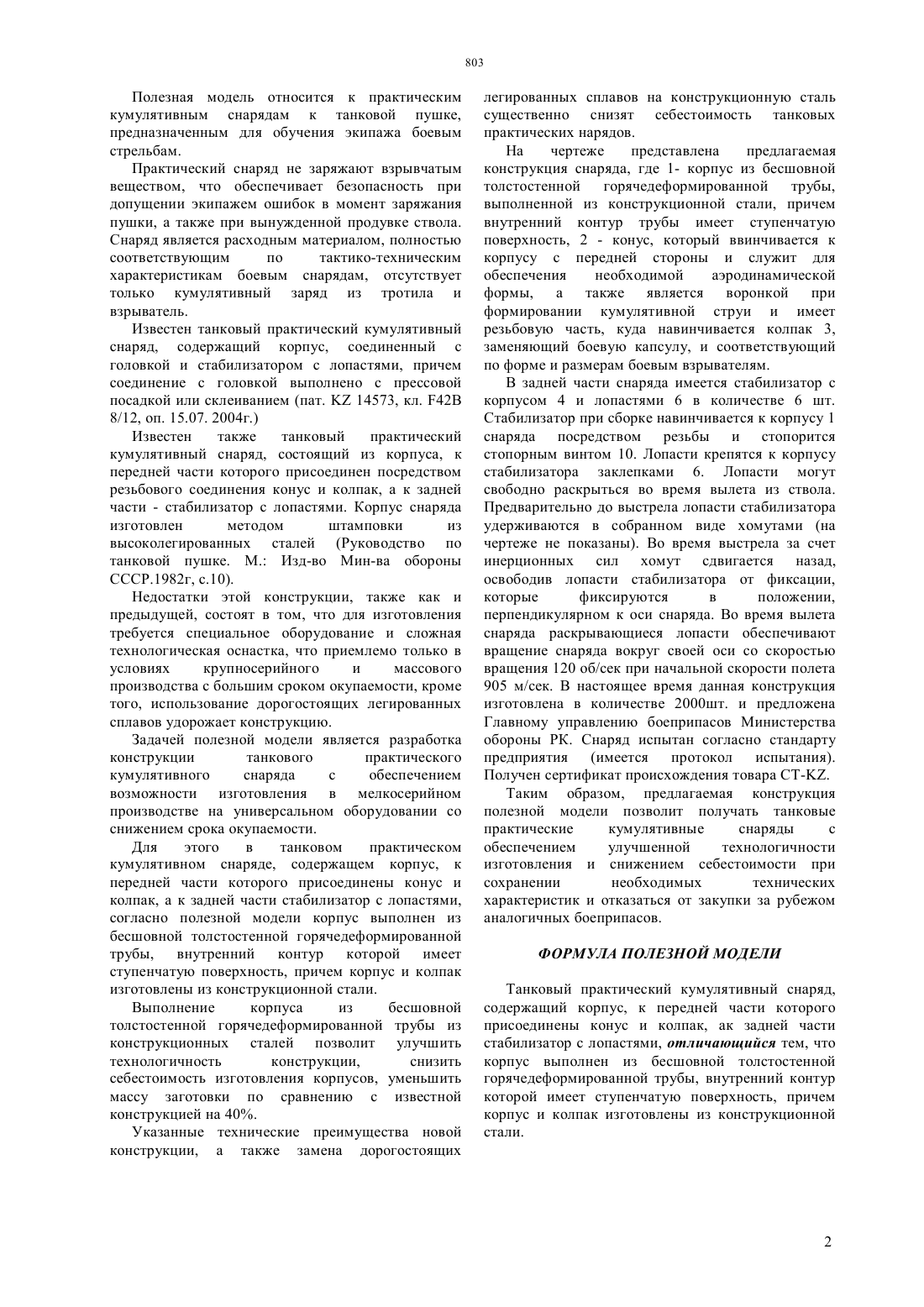

(51) 42 8/12 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Танковый практический кумулятивный снаряд,содержит корпус, к передней части которого присоединен конус и колпак, а к задней части стабилизатор с лопастями. Корпус снаряда выполнен из бесшовной толстостенной горячедеформированной трубы, внутренний контур которой имеет ступенчатую поверхность, причем корпус и колпак изготовлены из конструкционной стали. Конструкция танкового практического кумулятивного снаряда позволяет обеспечить возможность его изготовления в мелкосерийном производстве на универсальном оборудовании со снижением срока окупаемости.(72) Искендиров Каиржан Айтмуханович Азимбеков Мирлан Кадылшаевич(56) Руководство по танковой пушке. М. Издательство Министерства обороны СССР, 1982,с.10(54) ТАНКОВЫЙ ПРАКТИЧЕСКИЙ КУМУЛЯТИВНЫЙ СНАРЯД(57) Полезная модель относится к практическим кумулятивным снарядам к танковой пушке,предназначенным для обучения экипажа боевым стрельбам. Полезная модель относится к практическим кумулятивным снарядам к танковой пушке,предназначенным для обучения экипажа боевым стрельбам. Практический снаряд не заряжают взрывчатым веществом, что обеспечивает безопасность при допущении экипажем ошибок в момент заряжания пушки, а также при вынужденной продувке ствола. Снаряд является расходным материалом, полностью соответствующим по тактико-техническим характеристикам боевым снарядам, отсутствует только кумулятивный заряд из тротила и взрыватель. Известен танковый практический кумулятивный снаряд, содержащий корпус, соединенный с головкой и стабилизатором с лопастями, причем соединение с головкой выполнено с прессовой посадкой или склеиванием (пат.14573, кл. 42 8/12, оп. 15.07. 2004 г.) Известен также танковый практический кумулятивный снаряд, состоящий из корпуса, к передней части которого присоединен посредством резьбового соединения конус и колпак, а к задней части - стабилизатор с лопастями. Корпус снаряда изготовлен методом штамповки из высоколегированных сталей (Руководство по танковой пушке. М. Изд-во Мин-ва обороны СССР.1982 г, с.10). Недостатки этой конструкции, также как и предыдущей, состоят в том, что для изготовления требуется специальное оборудование и сложная технологическая оснастка, что приемлемо только в условиях крупносерийного и массового производства с большим сроком окупаемости, кроме того, использование дорогостоящих легированных сплавов удорожает конструкцию. Задачей полезной модели является разработка конструкции танкового практического кумулятивного снаряда с обеспечением возможности изготовления в мелкосерийном производстве на универсальном оборудовании со снижением срока окупаемости. Для этого в танковом практическом кумулятивном снаряде, содержащем корпус, к передней части которого присоединены конус и колпак, а к задней части стабилизатор с лопастями,согласно полезной модели корпус выполнен из бесшовной толстостенной горячедеформированной трубы, внутренний контур которой имеет ступенчатую поверхность, причем корпус и колпак изготовлены из конструкционной стали. Выполнение корпуса из бесшовной толстостенной горячедеформированной трубы из конструкционных сталей позволит улучшить технологичность конструкции,снизить себестоимость изготовления корпусов, уменьшить массу заготовки по сравнению с известной конструкцией на 40. Указанные технические преимущества новой конструкции, а также замена дорогостоящих легированных сплавов на конструкционную сталь существенно снизят себестоимость танковых практических нарядов. На чертеже представлена предлагаемая конструкция снаряда, где 1- корпус из бесшовной толстостенной горячедеформированной трубы,выполненной из конструкционной стали, причем внутренний контур трубы имеет ступенчатую поверхность, 2 - конус, который ввинчивается к корпусу с передней стороны и служит для обеспечения необходимой аэродинамической формы, а также является воронкой при формировании кумулятивной струи и имеет резьбовую часть, куда навинчивается колпак 3,заменяющий боевую капсулу, и соответствующий по форме и размерам боевым взрывателям. В задней части снаряда имеется стабилизатор с корпусом 4 и лопастями 6 в количестве 6 шт. Стабилизатор при сборке навинчивается к корпусу 1 снаряда посредством резьбы и стопорится стопорным винтом 10. Лопасти крепятся к корпусу стабилизатора заклепками 6. Лопасти могут свободно раскрыться во время вылета из ствола. Предварительно до выстрела лопасти стабилизатора удерживаются в собранном виде хомутами (на чертеже не показаны). Во время выстрела за счет инерционных сил хомут сдвигается назад,освободив лопасти стабилизатора от фиксации,которые фиксируются в положении,перпендикулярном к оси снаряда. Во время вылета снаряда раскрывающиеся лопасти обеспечивают вращение снаряда вокруг своей оси со скоростью вращения 120 об/сек при начальной скорости полета 905 м/сек. В настоящее время данная конструкция изготовлена в количестве 2000 шт. и предложена Главному управлению боеприпасов Министерства обороны РК. Снаряд испытан согласно стандарту предприятия (имеется протокол испытания). Получен сертификат происхождения товара -. Таким образом, предлагаемая конструкция полезной модели позволит получать танковые практические кумулятивные снаряды с обеспечением улучшенной технологичности изготовления и снижением себестоимости при сохранении необходимых технических характеристик и отказаться от закупки за рубежом аналогичных боеприпасов. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Танковый практический кумулятивный снаряд,содержащий корпус, к передней части которого присоединены конус и колпак, ак задней части стабилизатор с лопастями, отличающийся тем, что корпус выполнен из бесшовной толстостенной горячедеформированной трубы, внутренний контур которой имеет ступенчатую поверхность, причем корпус и колпак изготовлены из конструкционной стали.
