Танковый практический кумулятивный снаряд

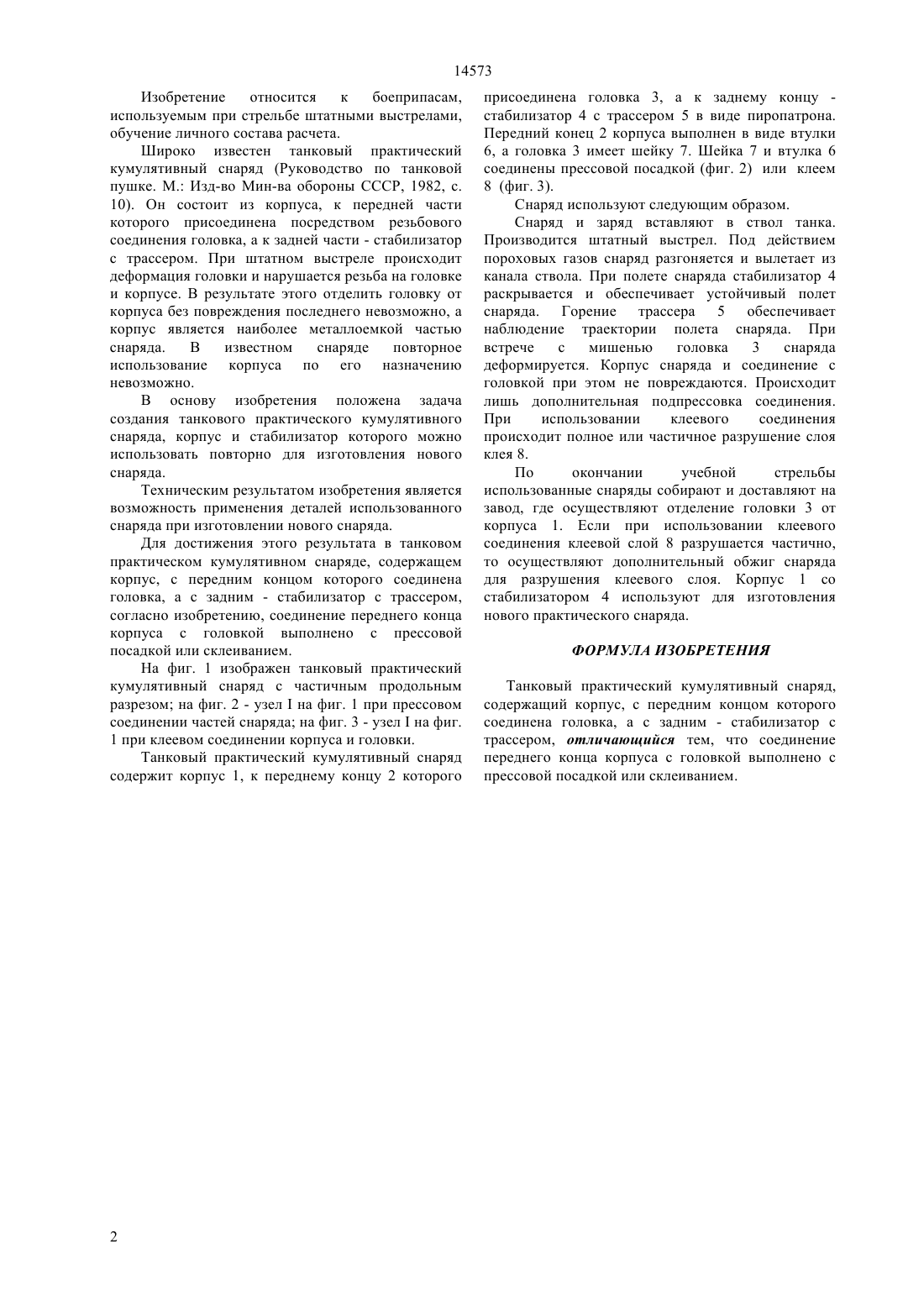

(51) 42 8/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) ТАНКОВЫЙ ПРАКТИЧЕСКИЙ КУМУЛЯТИВНЫЙ СНАРЯД(57) Изобретение относится к боеприпасам,используемым в учебных стрельбах штатными выстрелами. Техническим результатом является возможность применения деталей использованного снаряда при изготовлении нового снаряда. Для этого в танковом практическом кумулятивном снаряде, содержащем корпус, с передним концом которого соединена головка, а с задним - стабилизатор с трассером, соединение переднего конца корпуса с головкой выполнено с прессовой посадкой или склеиванием.(72) Сихимов Манас Камардинович Левин Александр Мейерович Емельянов Владимир Анатольевич(56)2407453 А 1, кл. 42 8/12, 25.05.19794798144 А, кл. 42 8/12, 17.01.198919738422 А 1,кл. 42 8/12, 11.03.1999 ЕА 001318 В 1, кл. 42 12/06, 42 12/34, 42 12/36, 26.02.2001 Руководство по танковой пушке. М. Изд-во Мин. Обороны СССР, 1982 14573 Изобретение относится к боеприпасам,используемым при стрельбе штатными выстрелами,обучение личного состава расчета. Широко известен танковый практический кумулятивный снаряд (Руководство по танковой пушке. М. Изд-во Мин-ва обороны СССР, 1982, . 10). Он состоит из корпуса, к передней части которого присоединена посредством резьбового соединения головка, а к задней части - стабилизатор с трассером. При штатном выстреле происходит деформация головки и нарушается резьба на головке и корпусе. В результате этого отделить головку от корпуса без повреждения последнего невозможно, а корпус является наиболее металлоемкой частью снаряда. В известном снаряде повторное использование корпуса по его назначению невозможно. В основу изобретения положена задача создания танкового практического кумулятивного снаряда, корпус и стабилизатор которого можно использовать повторно для изготовления нового снаряда. Техническим результатом изобретения является возможность применения деталей использованного снаряда при изготовлении нового снаряда. Для достижения этого результата в танковом практическом кумулятивном снаряде, содержащем корпус, с передним концом которого соединена головка, а с задним - стабилизатор с трассером,согласно изобретению, соединение переднего конца корпуса с головкой выполнено с прессовой посадкой или склеиванием. На фиг. 1 изображен танковый практический кумулятивный снаряд с частичным продольным разрезом на фиг. 2 - узелна фиг. 1 при прессовом соединении частей снаряда на фиг. 3 - узелна фиг. 1 при клеевом соединении корпуса и головки. Танковый практический кумулятивный снаряд содержит корпус 1, к переднему концу 2 которого присоединена головка 3, а к заднему концу стабилизатор 4 с трассером 5 в виде пиропатрона. Передний конец 2 корпуса выполнен в виде втулки 6, а головка 3 имеет шейку 7. Шейка 7 и втулка 6 соединены прессовой посадкой (фиг. 2) или клеем 8 (фиг. 3). Снаряд используют следующим образом. Снаряд и заряд вставляют в ствол танка. Производится штатный выстрел. Под действием пороховых газов снаряд разгоняется и вылетает из канала ствола. При полете снаряда стабилизатор 4 раскрывается и обеспечивает устойчивый полет снаряда. Горение трассера 5 обеспечивает наблюдение траектории полета снаряда. При встрече с мишенью головка 3 снаряда деформируется. Корпус снаряда и соединение с головкой при этом не повреждаются. Происходит лишь дополнительная подпрессовка соединения. При использовании клеевого соединения происходит полное или частичное разрушение слоя клея 8. По окончании учебной стрельбы использованные снаряды собирают и доставляют на завод, где осуществляют отделение головки 3 от корпуса 1. Если при использовании клеевого соединения клеевой слой 8 разрушается частично,то осуществляют дополнительный обжиг снаряда для разрушения клеевого слоя. Корпус 1 со стабилизатором 4 используют для изготовления нового практического снаряда. ФОРМУЛА ИЗОБРЕТЕНИЯ Танковый практический кумулятивный снаряд,содержащий корпус, с передним концом которого соединена головка, а с задним - стабилизатор с трассером, отличающийся тем, что соединение переднего конца корпуса с головкой выполнено с прессовой посадкой или склеиванием.
