Фитинг для гофрированной трубы

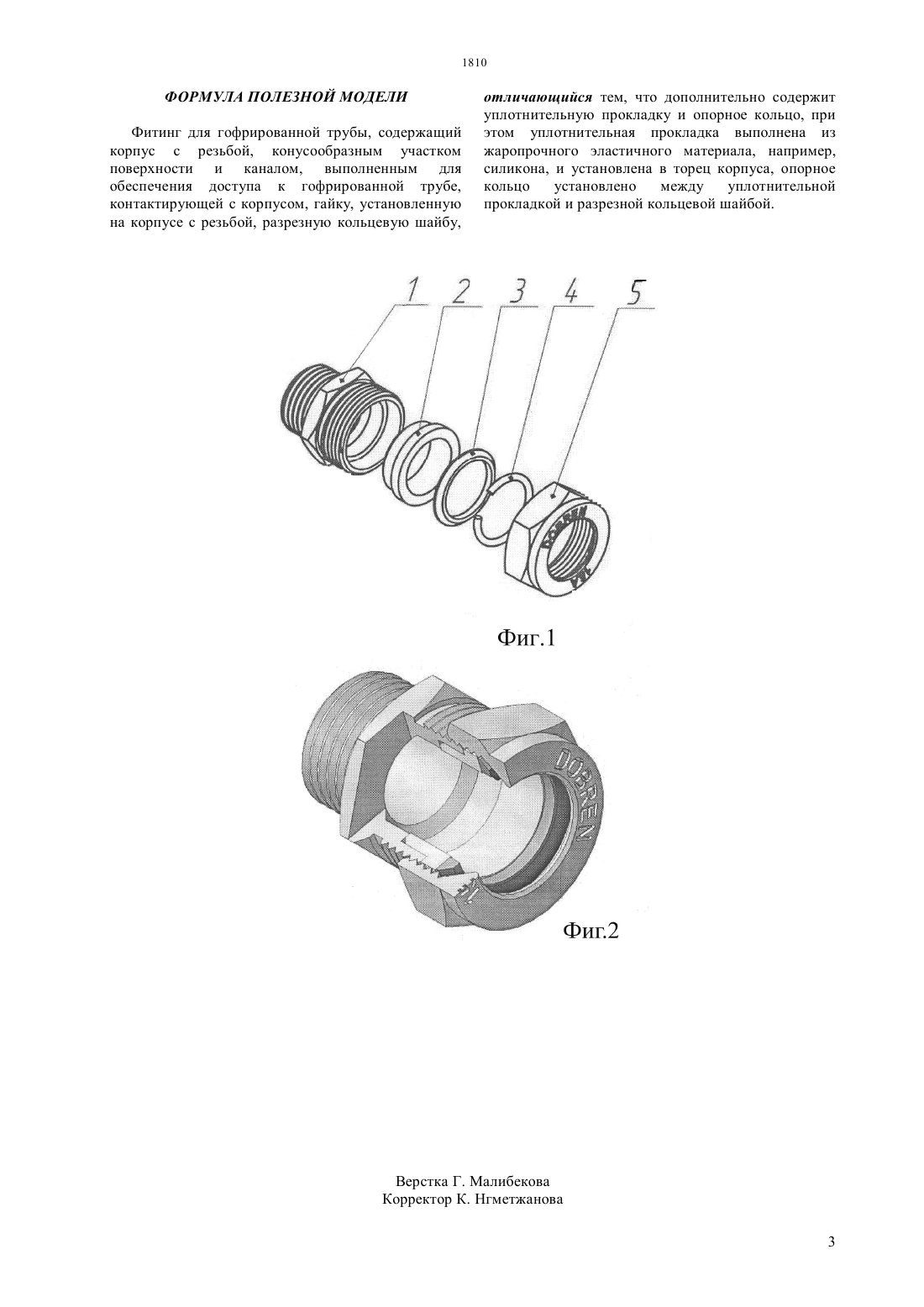

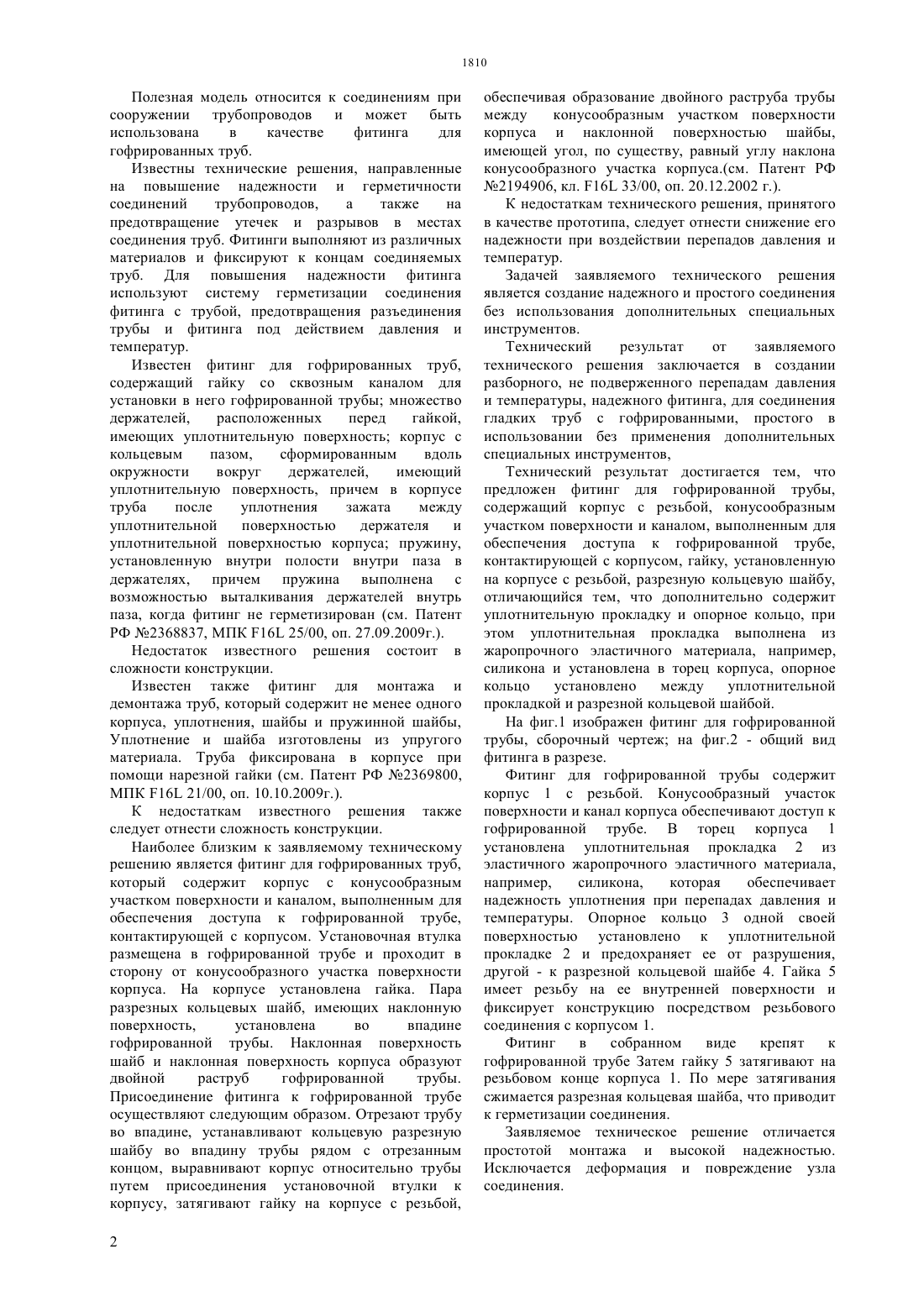

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ создании разборного, не подверженного перепадам давления и температуры, надежного фитинга, для соединения гладких труб с гофрированными,простого в использовании без применения дополнительных специальных инструментов,Технический результат достигается тем, что предложен фитинг для гофрированной трубы,содержащий корпус с резьбой, конусообразным участком поверхности и каналом, выполненным для обеспечения доступа к гофрированной трубе,контактирующей с корпусом, гайку, установленную на корпусе с резьбой, разрезную кольцевую шайбу,отличающийся тем, что дополнительно содержит уплотнительную прокладку и опорное кольцо, при этом уплотнительная прокладка выполнена из жаропрочного эластичного материала, например,силикона и установлена в торец корпуса, опорное кольцо установлено между уплотнительной прокладкой и разрезной кольцевой шайбой.(72) Козырев Владимир Викторович Рычагов Николай Борисович Ананьев Павел Павлович Федоров Дмитрий Анатольевич(73) Товарищество с ограниченной ответственностью КОМПАНИЯ ДОБРЫНЯ(54) ФИТИНГ ДЛЯ ГОФРИРОВАННОЙ ТРУБЫ(57) Полезная модель относится к соединениям при сооружении трубопроводов и может быть использована в качестве фитинга для гофрированных труб. Задачей заявляемого технического решения является создание надежного и простого соединения без использования дополнительных специальных инструментов. Технический результат от заявляемого технического решения заключается в Полезная модель относится к соединениям при сооружении трубопроводов и может быть использована в качестве фитинга для гофрированных труб. Известны технические решения, направленные на повышение надежности и герметичности соединений трубопроводов,а также на предотвращение утечек и разрывов в местах соединения труб. Фитинги выполняют из различных материалов и фиксируют к концам соединяемых труб. Для повышения надежности фитинга используют систему герметизации соединения фитинга с трубой, предотвращения разъединения трубы и фитинга под действием давления и температур. Известен фитинг для гофрированных труб,содержащий гайку со сквозным каналом для установки в него гофрированной трубы множество держателей,расположенных перед гайкой,имеющих уплотнительную поверхность корпус с кольцевым пазом,сформированным вдоль окружности вокруг держателей,имеющий уплотнительную поверхность, причем в корпусе труба после уплотнения зажата между уплотнительной поверхностью держателя и уплотнительной поверхностью корпуса пружину,установленную внутри полости внутри паза в держателях, причем пружина выполнена с возможностью выталкивания держателей внутрь паза, когда фитинг не герметизирован (см. Патент РФ 2368837, МПК 16 25/00, оп. 27.09.2009 г.). Недостаток известного решения состоит в сложности конструкции. Известен также фитинг для монтажа и демонтажа труб, который содержит не менее одного корпуса, уплотнения, шайбы и пружинной шайбы,Уплотнение и шайба изготовлены из упругого материала. Труба фиксирована в корпусе при помощи нарезной гайки (см. Патент РФ 2369800,МПК 16 21/00, оп. 10.10.2009 г.). К недостаткам известного решения также следует отнести сложность конструкции. Наиболее близким к заявляемому техническому решению является фитинг для гофрированных труб,который содержит корпус с конусообразным участком поверхности и каналом, выполненным для обеспечения доступа к гофрированной трубе,контактирующей с корпусом. Установочная втулка размещена в гофрированной трубе и проходит в сторону от конусообразного участка поверхности корпуса. На корпусе установлена гайка. Пара разрезных кольцевых шайб, имеющих наклонную поверхность,установлена во впадине гофрированной трубы. Наклонная поверхность шайб и наклонная поверхность корпуса образуют двойной раструб гофрированной трубы. Присоединение фитинга к гофрированной трубе осуществляют следующим образом. Отрезают трубу во впадине, устанавливают кольцевую разрезную шайбу во впадину трубы рядом с отрезанным концом, выравнивают корпус относительно трубы путем присоединения установочной втулки к корпусу, затягивают гайку на корпусе с резьбой,2 обеспечивая образование двойного раструба трубы между конусообразным участком поверхности корпуса и наклонной поверхностью шайбы,имеющей угол, по существу, равный углу наклона конусообразного участка корпуса.(см. Патент РФ 2194906, кл. 16 33/00, оп. 20.12.2002 г.). К недостаткам технического решения, принятого в качестве прототипа, следует отнести снижение его надежности при воздействии перепадов давления и температур. Задачей заявляемого технического решения является создание надежного и простого соединения без использования дополнительных специальных инструментов. Технический результат от заявляемого технического решения заключается в создании разборного, не подверженного перепадам давления и температуры, надежного фитинга, для соединения гладких труб с гофрированными, простого в использовании без применения дополнительных специальных инструментов,Технический результат достигается тем, что предложен фитинг для гофрированной трубы,содержащий корпус с резьбой, конусообразным участком поверхности и каналом, выполненным для обеспечения доступа к гофрированной трубе,контактирующей с корпусом, гайку, установленную на корпусе с резьбой, разрезную кольцевую шайбу,отличающийся тем, что дополнительно содержит уплотнительную прокладку и опорное кольцо, при этом уплотнительная прокладка выполнена из жаропрочного эластичного материала, например,силикона и установлена в торец корпуса, опорное кольцо установлено между уплотнительной прокладкой и разрезной кольцевой шайбой. На фиг.1 изображен фитинг для гофрированной трубы, сборочный чертеж на фиг.2 - общий вид фитинга в разрезе. Фитинг для гофрированной трубы содержит корпус 1 с резьбой. Конусообразный участок поверхности и канал корпуса обеспечивают доступ к гофрированной трубе. В торец корпуса 1 установлена уплотнительная прокладка 2 из эластичного жаропрочного эластичного материала,например,силикона,которая обеспечивает надежность уплотнения при перепадах давления и температуры. Опорное кольцо 3 одной своей поверхностью установлено к уплотнительной прокладке 2 и предохраняет ее от разрушения,другой - к разрезной кольцевой шайбе 4. Гайка 5 имеет резьбу на ее внутренней поверхности и фиксирует конструкцию посредством резьбового соединения с корпусом 1. Фитинг в собранном виде крепят к гофрированной трубе Затем гайку 5 затягивают на резьбовом конце корпуса 1. По мере затягивания сжимается разрезная кольцевая шайба, что приводит к герметизации соединения. Заявляемое техническое решение отличается простотой монтажа и высокой надежностью. Исключается деформация и повреждение узла соединения. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Фитинг для гофрированной трубы, содержащий корпус с резьбой, конусообразным участком поверхности и каналом, выполненным для обеспечения доступа к гофрированной трубе,контактирующей с корпусом, гайку, установленную на корпусе с резьбой, разрезную кольцевую шайбу, отличающийся тем, что дополнительно содержит уплотнительную прокладку и опорное кольцо, при этом уплотнительная прокладка выполнена из жаропрочного эластичного материала, например,силикона, и установлена в торец корпуса, опорное кольцо установлено между уплотнительной прокладкой и разрезной кольцевой шайбой.
