Фитинг обжимной

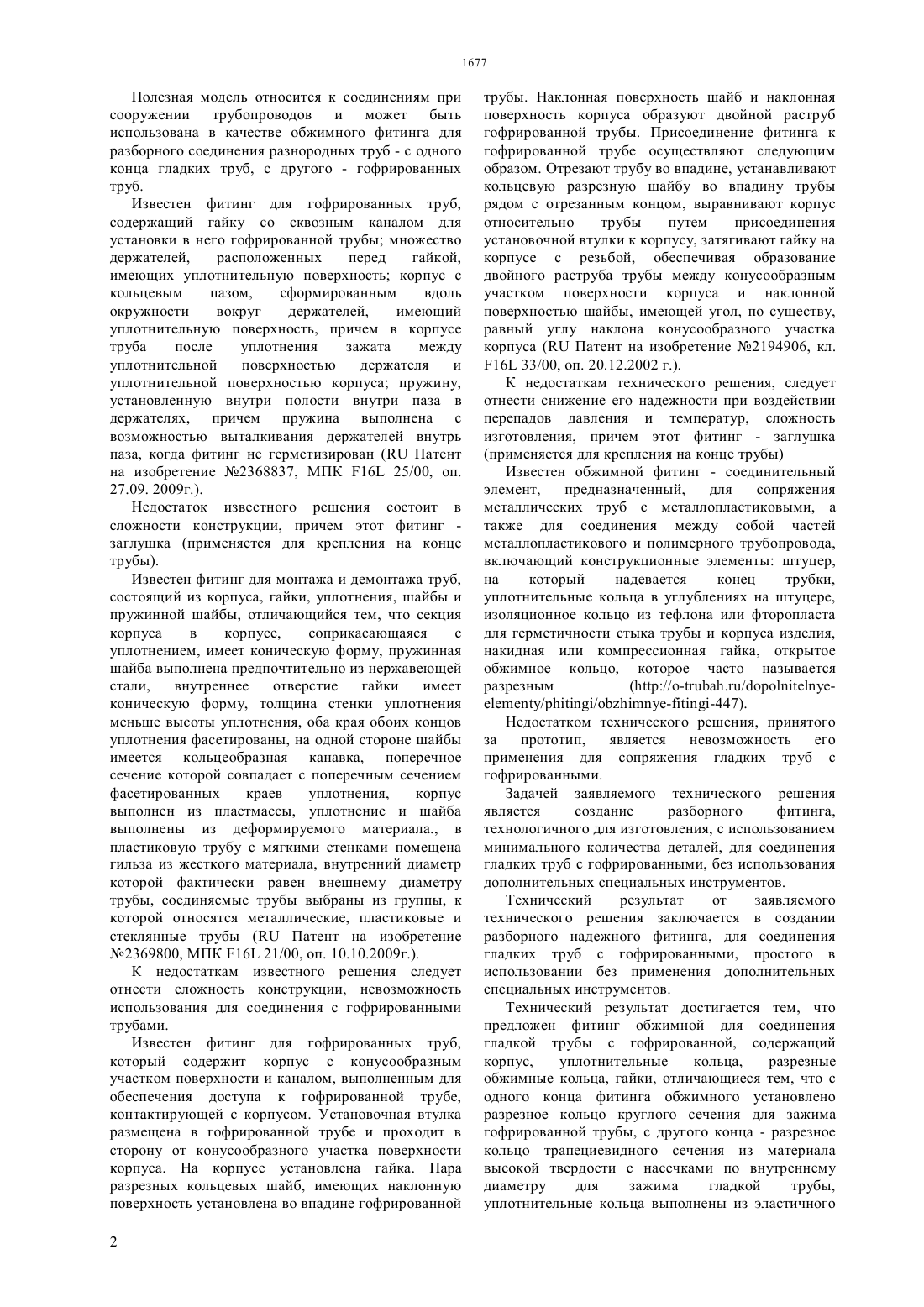

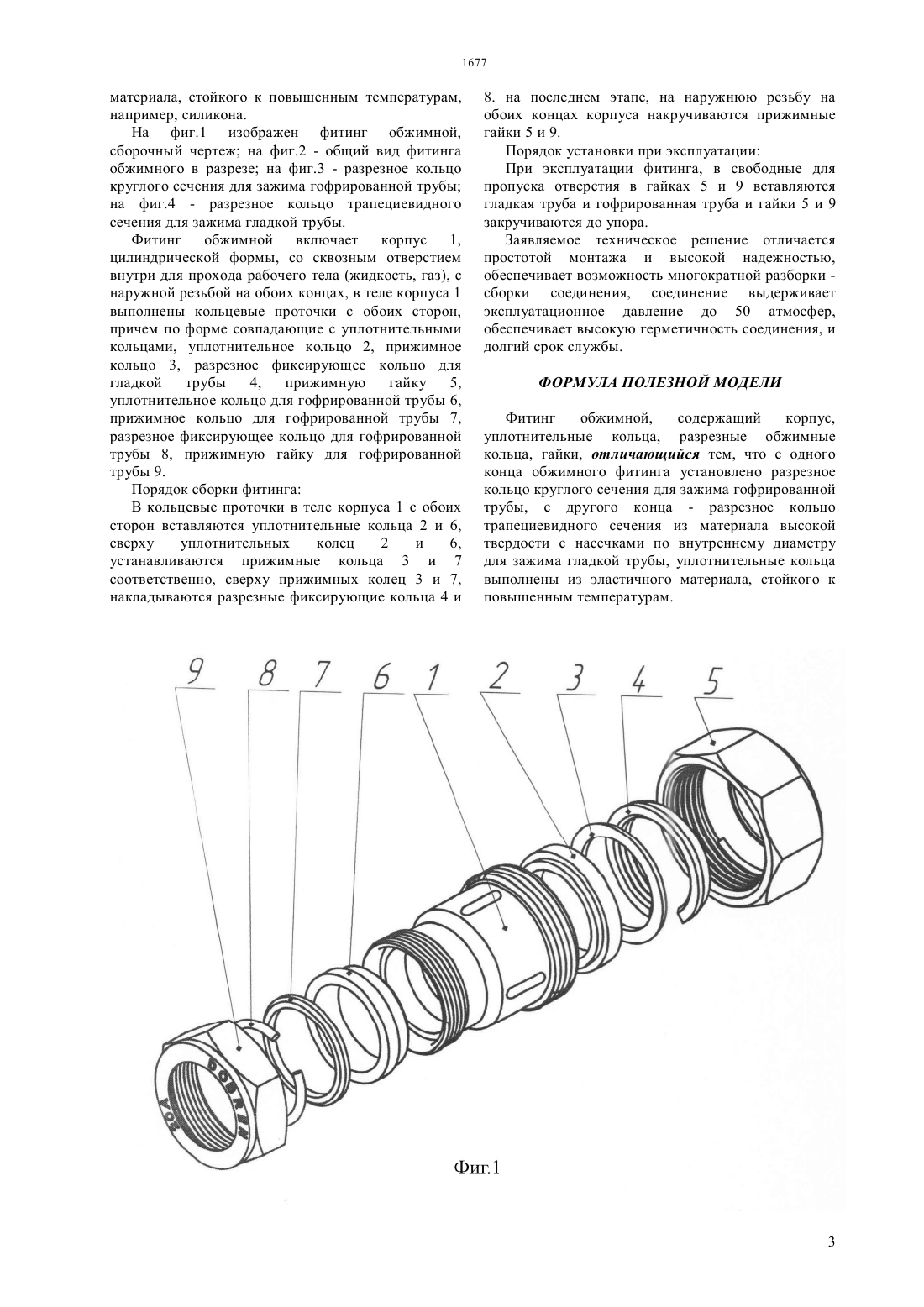

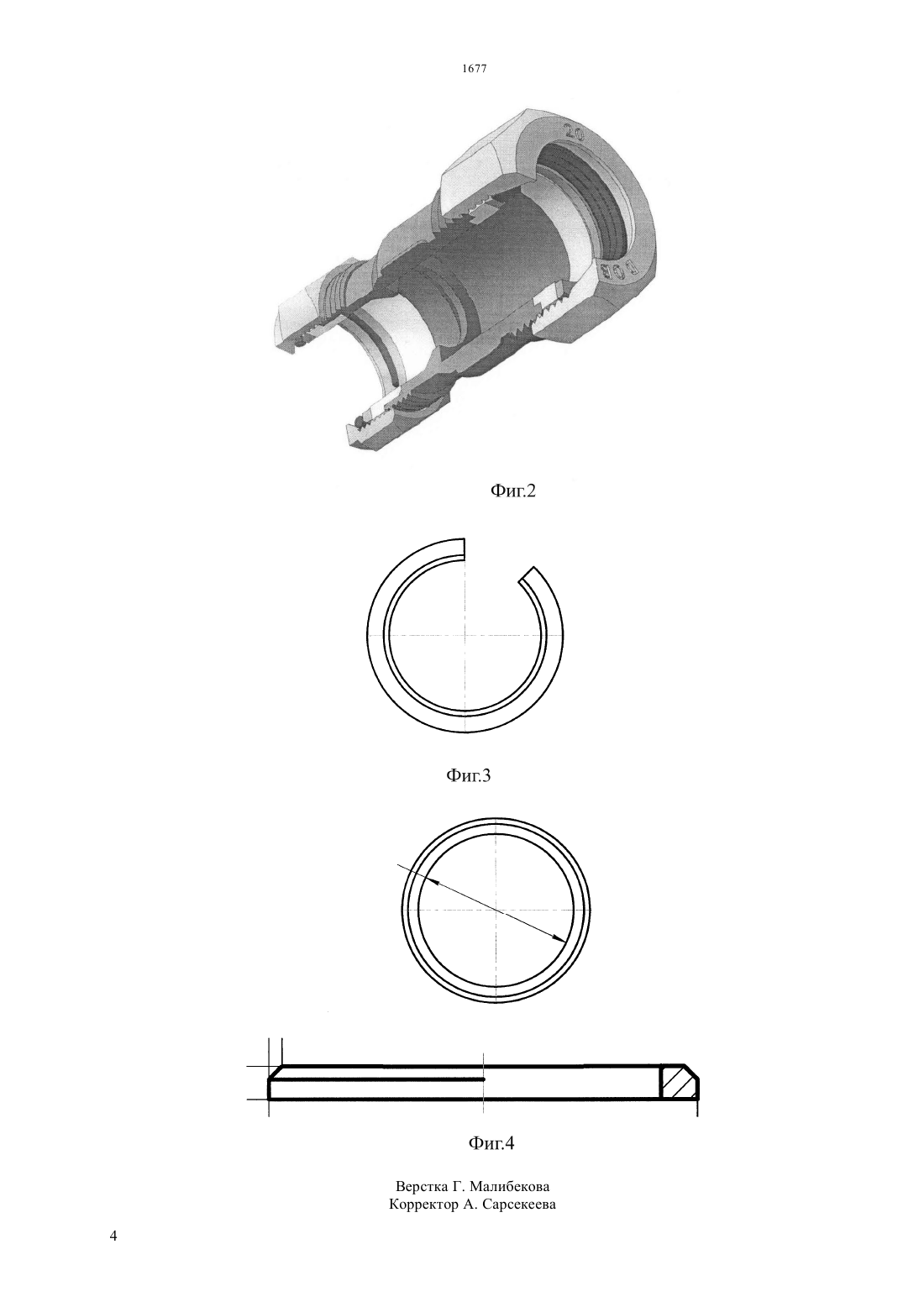

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Технический результат достигается тем, что предложен фитинг обжимной для соединения металлической трубы с гофрированной,содержащий корпус, уплотнительные кольца,разрезные обжимные кольца, гайки, отличающийся тем, что с одного конца фитинга обжимного установлено разрезное кольцо круглого сечения для зажима гофрированной трубы, с другого конца разрезное кольцо трапециевидного сечения из материала высокой твердости с насечками по внутреннему диаметру для зажима гладкой трубы,уплотнительные кольца выполнены из эластичного материала, стойкого к повышенным температурам,например, силикона. Заявляемое техническое решение отличается простотой монтажа и высокой надежностью,обеспечивает возможность многократной разборки сборки соединения, соединение выдерживает эксплуатационное давление до 50 атмосфер,обеспечивает высокую герметичность соединения, и долгий срок службы.(72) Козырев Владимир Викторович Рычагов Николай Борисович Ананьев Павел Павлович Федоров Дмитрий Анатольевич(73) Товарищество с ограниченной ответственностью КОМПАНИЯ ДОБРЫНЯ(57) Полезная модель относится к соединениям при сооружении трубопроводов и может быть использована в качестве обжимного фитинга для разборного соединения разнородных труб - с одного конца металлических труб, с другого тонкостенных нержавеющих гофрированных труб. Технический результат от использования заявляемого технического решения заключается в создании разборного надежного фитинга, для соединения металлических труб с гофрированными,простого в использовании без применения дополнительных специальных инструментов. Полезная модель относится к соединениям при сооружении трубопроводов и может быть использована в качестве обжимного фитинга для разборного соединения разнородных труб - с одного конца гладких труб, с другого - гофрированных труб. Известен фитинг для гофрированных труб,содержащий гайку со сквозным каналом для установки в него гофрированной трубы множество держателей,расположенных перед гайкой,имеющих уплотнительную поверхность корпус с кольцевым пазом,сформированным вдоль окружности вокруг держателей,имеющий уплотнительную поверхность, причем в корпусе труба после уплотнения зажата между уплотнительной поверхностью держателя и уплотнительной поверхностью корпуса пружину,установленную внутри полости внутри паза в держателях, причем пружина выполнена с возможностью выталкивания держателей внутрь паза, когда фитинг не герметизирован ( Патент на изобретение 2368837, МПК 16 25/00, оп. 27.09. 2009 г.). Недостаток известного решения состоит в сложности конструкции, причем этот фитинг заглушка (применяется для крепления на конце трубы). Известен фитинг для монтажа и демонтажа труб,состоящий из корпуса, гайки, уплотнения, шайбы и пружинной шайбы, отличающийся тем, что секция корпуса в корпусе,соприкасающаяся с уплотнением, имеет коническую форму, пружинная шайба выполнена предпочтительно из нержавеющей стали,внутреннее отверстие гайки имеет коническую форму, толщина стенки уплотнения меньше высоты уплотнения, оба края обоих концов уплотнения фасетированы, на одной стороне шайбы имеется кольцеобразная канавка, поперечное сечение которой совпадает с поперечным сечением фасетированных краев уплотнения,корпус выполнен из пластмассы, уплотнение и шайба выполнены из деформируемого материала., в пластиковую трубу с мягкими стенками помещена гильза из жесткого материала, внутренний диаметр которой фактически равен внешнему диаметру трубы, соединяемые трубы выбраны из группы, к которой относятся металлические, пластиковые и стеклянные трубы ( Патент на изобретение 2369800, МПК 16 21/00, оп. 10.10.2009 г.). К недостаткам известного решения следует отнести сложность конструкции, невозможность использования для соединения с гофрированными трубами. Известен фитинг для гофрированных труб,который содержит корпус с конусообразным участком поверхности и каналом, выполненным для обеспечения доступа к гофрированной трубе,контактирующей с корпусом. Установочная втулка размещена в гофрированной трубе и проходит в сторону от конусообразного участка поверхности корпуса. На корпусе установлена гайка. Пара разрезных кольцевых шайб, имеющих наклонную поверхность установлена во впадине гофрированной 2 трубы. Наклонная поверхность шайб и наклонная поверхность корпуса образуют двойной раструб гофрированной трубы. Присоединение фитинга к гофрированной трубе осуществляют следующим образом. Отрезают трубу во впадине, устанавливают кольцевую разрезную шайбу во впадину трубы рядом с отрезанным концом, выравнивают корпус относительно трубы путем присоединения установочной втулки к корпусу, затягивают гайку на корпусе с резьбой, обеспечивая образование двойного раструба трубы между конусообразным участком поверхности корпуса и наклонной поверхностью шайбы, имеющей угол, по существу,равный углу наклона конусообразного участка корпуса ( Патент на изобретение 2194906, кл. 16 33/00, оп. 20.12.2002 г.). К недостаткам технического решения, следует отнести снижение его надежности при воздействии перепадов давления и температур, сложность изготовления, причем этот фитинг - заглушка(применяется для крепления на конце трубы) Известен обжимной фитинг - соединительный элемент,предназначенный,для сопряжения металлических труб с металлопластиковыми, а также для соединения между собой частей металлопластикового и полимерного трубопровода,включающий конструкционные элементы штуцер,на который надевается конец трубки,уплотнительные кольца в углублениях на штуцере,изоляционное кольцо из тефлона или фторопласта для герметичности стыка трубы и корпуса изделия,накидная или компрессионная гайка, открытое обжимное кольцо, которое часто называется разрезным(//-.///447). Недостатком технического решения, принятого за прототип,является невозможность его применения для сопряжения гладких труб с гофрированными. Задачей заявляемого технического решения является создание разборного фитинга,технологичного для изготовления, с использованием минимального количества деталей, для соединения гладких труб с гофрированными, без использования дополнительных специальных инструментов. Технический результат от заявляемого технического решения заключается в создании разборного надежного фитинга, для соединения гладких труб с гофрированными, простого в использовании без применения дополнительных специальных инструментов. Технический результат достигается тем, что предложен фитинг обжимной для соединения гладкой трубы с гофрированной, содержащий корпус,уплотнительные кольца,разрезные обжимные кольца, гайки, отличающиеся тем, что с одного конца фитинга обжимного установлено разрезное кольцо круглого сечения для зажима гофрированной трубы, с другого конца - разрезное кольцо трапециевидного сечения из материала высокой твердости с насечками по внутреннему диаметру для зажима гладкой трубы,уплотнительные кольца выполнены из эластичного материала, стойкого к повышенным температурам,например, силикона. На фиг.1 изображен фитинг обжимной,сборочный чертеж на фиг.2 - общий вид фитинга обжимного в разрезе на фиг.3 - разрезное кольцо круглого сечения для зажима гофрированной трубы на фиг.4 - разрезное кольцо трапециевидного сечения для зажима гладкой трубы. Фитинг обжимной включает корпус 1,цилиндрической формы, со сквозным отверстием внутри для прохода рабочего тела (жидкость, газ), с наружной резьбой на обоих концах, в теле корпуса 1 выполнены кольцевые проточки с обоих сторон,причем по форме совпадающие с уплотнительными кольцами, уплотнительное кольцо 2, прижимное кольцо 3, разрезное фиксирующее кольцо для гладкой трубы 4,прижимную гайку 5,уплотнительное кольцо для гофрированной трубы 6,прижимное кольцо для гофрированной трубы 7,разрезное фиксирующее кольцо для гофрированной трубы 8, прижимную гайку для гофрированной трубы 9. Порядок сборки фитинга В кольцевые проточки в теле корпуса 1 с обоих сторон вставляются уплотнительные кольца 2 и 6,сверху уплотнительных колец 2 и 6,устанавливаются прижимные кольца 3 и 7 соответственно, сверху прижимных колец 3 и 7,накладываются разрезные фиксирующие кольца 4 и 8. на последнем этапе, на наружнюю резьбу на обоих концах корпуса накручиваются прижимные гайки 5 и 9. Порядок установки при эксплуатации При эксплуатации фитинга, в свободные для пропуска отверстия в гайках 5 и 9 вставляются гладкая труба и гофрированная труба и гайки 5 и 9 закручиваются до упора. Заявляемое техническое решение отличается простотой монтажа и высокой надежностью,обеспечивает возможность многократной разборки сборки соединения, соединение выдерживает эксплуатационное давление до 50 атмосфер,обеспечивает высокую герметичность соединения, и долгий срок службы. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Фитинг обжимной,содержащий корпус,уплотнительные кольца, разрезные обжимные кольца, гайки, отличающийся тем, что с одного конца обжимного фитинга установлено разрезное кольцо круглого сечения для зажима гофрированной трубы, с другого конца - разрезное кольцо трапециевидного сечения из материала высокой твердости с насечками по внутреннему диаметру для зажима гладкой трубы, уплотнительные кольца выполнены из эластичного материала, стойкого к повышенным температурам.
