Устройство контроля целостности пробивного предохранителя для сетей с изолированной нейтралью напряжением до 1000 В

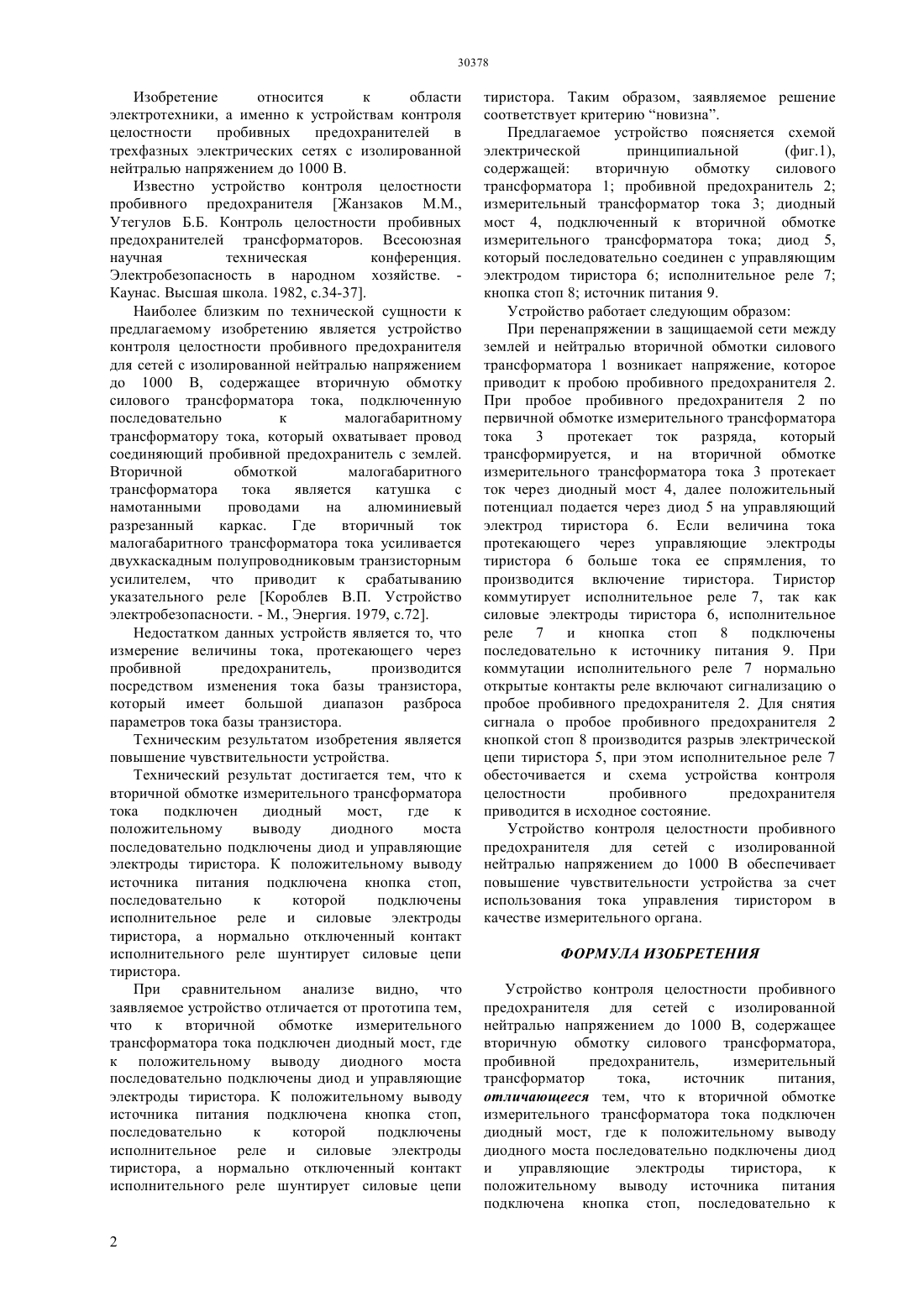

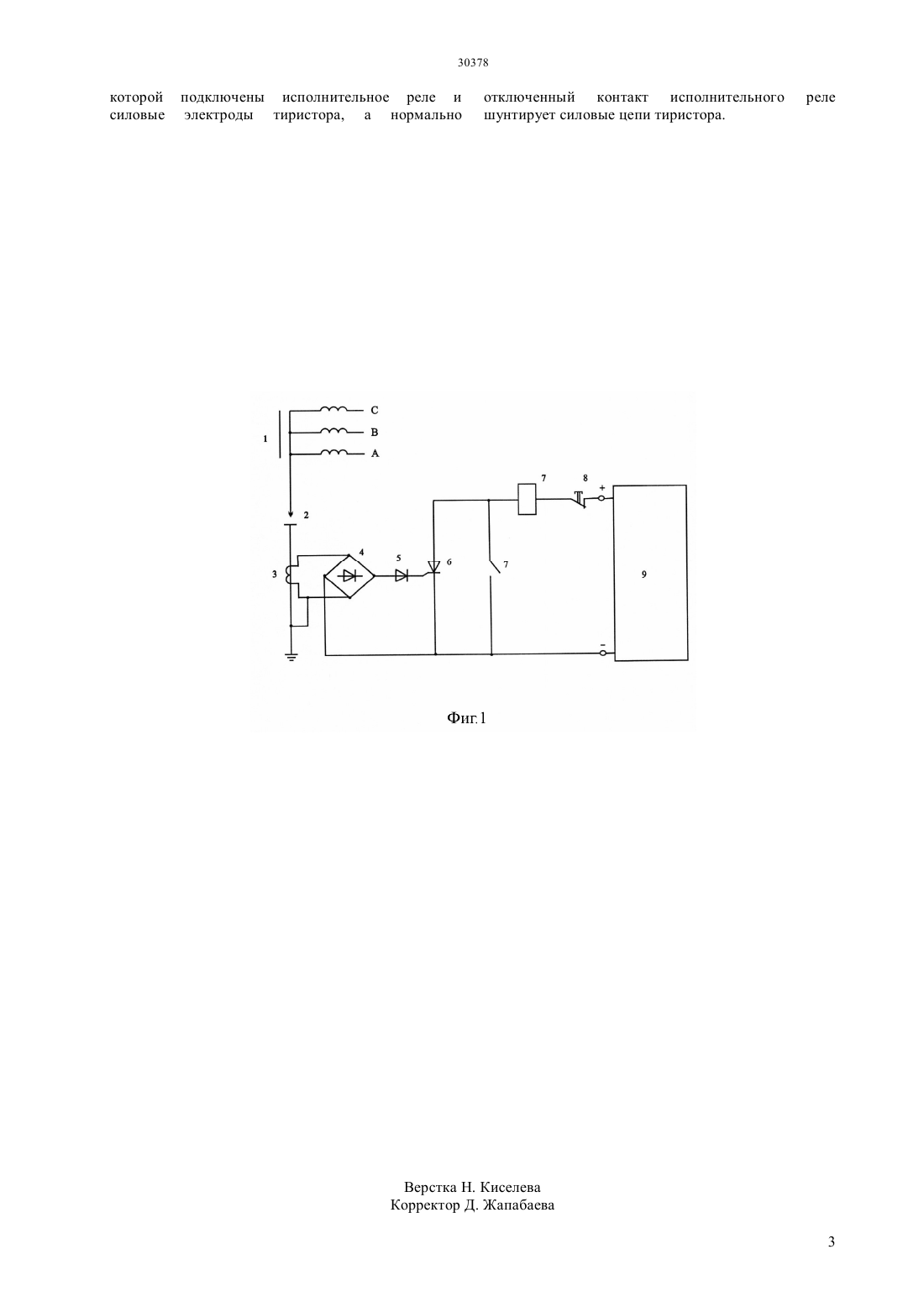

(51) 01 85/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ тока подключен диодный мост,где к положительному выводу диодного моста последовательно подключены диод и управляющие электроды тиристора. К положительному выводу источника питания подключена кнопка стоп,последовательно к которой подключены исполнительное реле и силовые электроды тиристора, а нормально отключенный контакт исполнительного реле шунтирует силовые цепи тиристора. При пробое пробивного предохранителя по первичной обмотке измерительного трансформатора тока протекает ток разряда, далее положительный потенциал подается через диод на управляющий электрод тиристора. При величине тока,протекающего через управляющие электроды тиристора,больше тока ее спрямления,производится включение тиристора, который коммутирует исполнительное реле, при этом включается сигнализация о пробое пробивного предохранителя. Для снятия сигнала о пробое пробивного предохранителя кнопкой стоп производится разрыв электрической цепи тиристора,при этом схема устройства контроля целостности пробивного предохранителя приводится в исходное состояние.(72) Утегулов Болатбек Бахитжанович Утегулов Арман Болатбекович Уахитова Айгуль Ботановна Нукушев Булат Башимович Жакипов Нажмитден Берекелиулы Баранов Александр Сергеевич Дюсенбай Бауыржан(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(54) УСТРОЙСТВО КОНТРОЛЯ ЦЕЛОСТНОСТИ ПРОБИВНОГО ПРЕДОХРАНИТЕЛЯ ДЛЯ СЕТЕЙ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ НАПРЯЖЕНИЕМ ДО 1000 В(57) Изобретение относится к области электротехники, а именно к устройствам контроля целостности пробивных предохранителей в трехфазных электрических сетях с изолированной нейтралью напряжением до 1000 В. Техническим результатом изобретения является повышение чувствительности устройства. Технический результат достигается тем, что к вторичной обмотке измерительного трансформатора Изобретение относится к области электротехники, а именно к устройствам контроля целостности пробивных предохранителей в трехфазных электрических сетях с изолированной нейтралью напряжением до 1000 В. Известно устройство контроля целостности пробивного предохранителя Жанзаков М.М.,Утегулов Б.Б. Контроль целостности пробивных предохранителей трансформаторов. Всесоюзная научная техническая конференция. Электробезопасность в народном хозяйстве. Каунас. Высшая школа. 1982, с.34-37. Наиболее близким по технической сущности к предлагаемому изобретению является устройство контроля целостности пробивного предохранителя для сетей с изолированной нейтралью напряжением до 1000 В, содержащее вторичную обмотку силового трансформатора тока, подключенную последовательно к малогабаритному трансформатору тока, который охватывает провод соединяющий пробивной предохранитель с землей. Вторичной обмоткой малогабаритного трансформатора тока является катушка с намотанными проводами на алюминиевый разрезанный каркас. Где вторичный ток малогабаритного трансформатора тока усиливается двухкаскадным полупроводниковым транзисторным усилителем, что приводит к срабатыванию указательного реле Короблев В.П. Устройство электробезопасности. - М., Энергия. 1979, с.72. Недостатком данных устройств является то, что измерение величины тока, протекающего через пробивной предохранитель,производится посредством изменения тока базы транзистора,который имеет большой диапазон разброса параметров тока базы транзистора. Техническим результатом изобретения является повышение чувствительности устройства. Технический результат достигается тем, что к вторичной обмотке измерительного трансформатора тока подключен диодный мост,где к положительному выводу диодного моста последовательно подключены диод и управляющие электроды тиристора. К положительному выводу источника питания подключена кнопка стоп,последовательно к которой подключены исполнительное реле и силовые электроды тиристора, а нормально отключенный контакт исполнительного реле шунтирует силовые цепи тиристора. При сравнительном анализе видно, что заявляемое устройство отличается от прототипа тем,что к вторичной обмотке измерительного трансформатора тока подключен диодный мост, где к положительному выводу диодного моста последовательно подключены диод и управляющие электроды тиристора. К положительному выводу источника питания подключена кнопка стоп,последовательно к которой подключены исполнительное реле и силовые электроды тиристора, а нормально отключенный контакт исполнительного реле шунтирует силовые цепи тиристора. Таким образом, заявляемое решение соответствует критерию новизна. Предлагаемое устройство поясняется схемой электрической принципиальной(фиг.1),содержащей вторичную обмотку силового трансформатора 1 пробивной предохранитель 2 измерительный трансформатор тока 3 диодный мост 4, подключенный к вторичной обмотке измерительного трансформатора тока диод 5,который последовательно соединен с управляющим электродом тиристора 6 исполнительное реле 7 кнопка стоп 8 источник питания 9. Устройство работает следующим образом При перенапряжении в защищаемой сети между землей и нейтралью вторичной обмотки силового трансформатора 1 возникает напряжение, которое приводит к пробою пробивного предохранителя 2. При пробое пробивного предохранителя 2 по первичной обмотке измерительного трансформатора тока 3 протекает ток разряда,который трансформируется, и на вторичной обмотке измерительного трансформатора тока 3 протекает ток через диодный мост 4, далее положительный потенциал подается через диод 5 на управляющий электрод тиристора 6. Если величина тока протекающего через управляющие электроды тиристора 6 больше тока ее спрямления, то производится включение тиристора. Тиристор коммутирует исполнительное реле 7, так как силовые электроды тиристора 6, исполнительное реле 7 и кнопка стоп 8 подключены последовательно к источнику питания 9. При коммутации исполнительного реле 7 нормально открытые контакты реле включают сигнализацию о пробое пробивного предохранителя 2. Для снятия сигнала о пробое пробивного предохранителя 2 кнопкой стоп 8 производится разрыв электрической цепи тиристора 5, при этом исполнительное реле 7 обесточивается и схема устройства контроля целостности пробивного предохранителя приводится в исходное состояние. Устройство контроля целостности пробивного предохранителя для сетей с изолированной нейтралью напряжением до 1000 В обеспечивает повышение чувствительности устройства за счет использования тока управления тиристором в качестве измерительного органа. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство контроля целостности пробивного предохранителя для сетей с изолированной нейтралью напряжением до 1000 В, содержащее вторичную обмотку силового трансформатора,пробивной предохранитель,измерительный трансформатор тока,источник питания,отличающееся тем, что к вторичной обмотке измерительного трансформатора тока подключен диодный мост, где к положительному выводу диодного моста последовательно подключены диод и управляющие электроды тиристора,к положительному выводу источника питания подключена кнопка стоп, последовательно к которой подключены исполнительное реле и силовые электроды тиристора, а нормально отключенный контакт исполнительного шунтирует силовые цепи тиристора.
