Способ автоматического контроля изоляции в симметричной сети с изолированной нейтралью напряжением до 1000 В

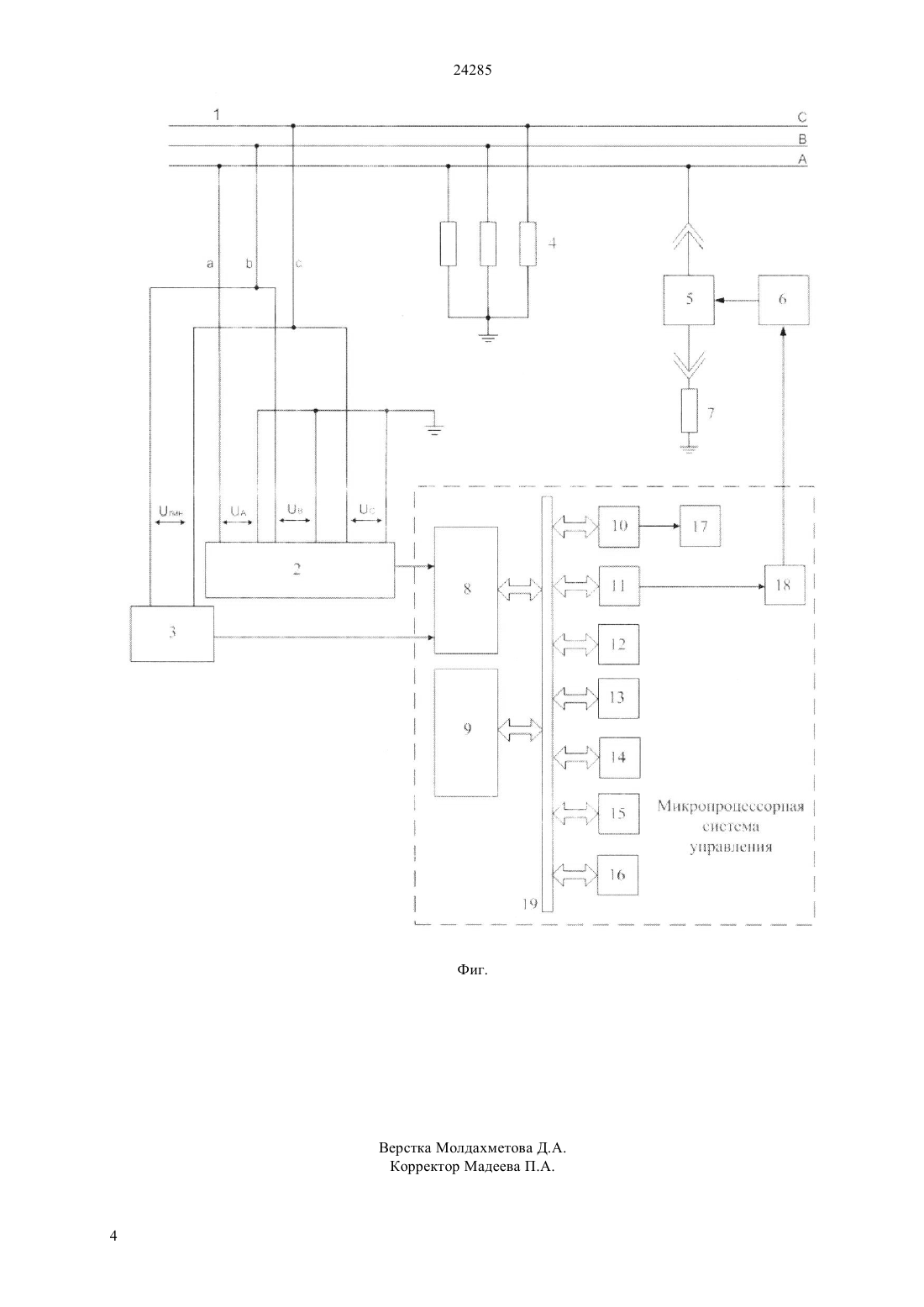

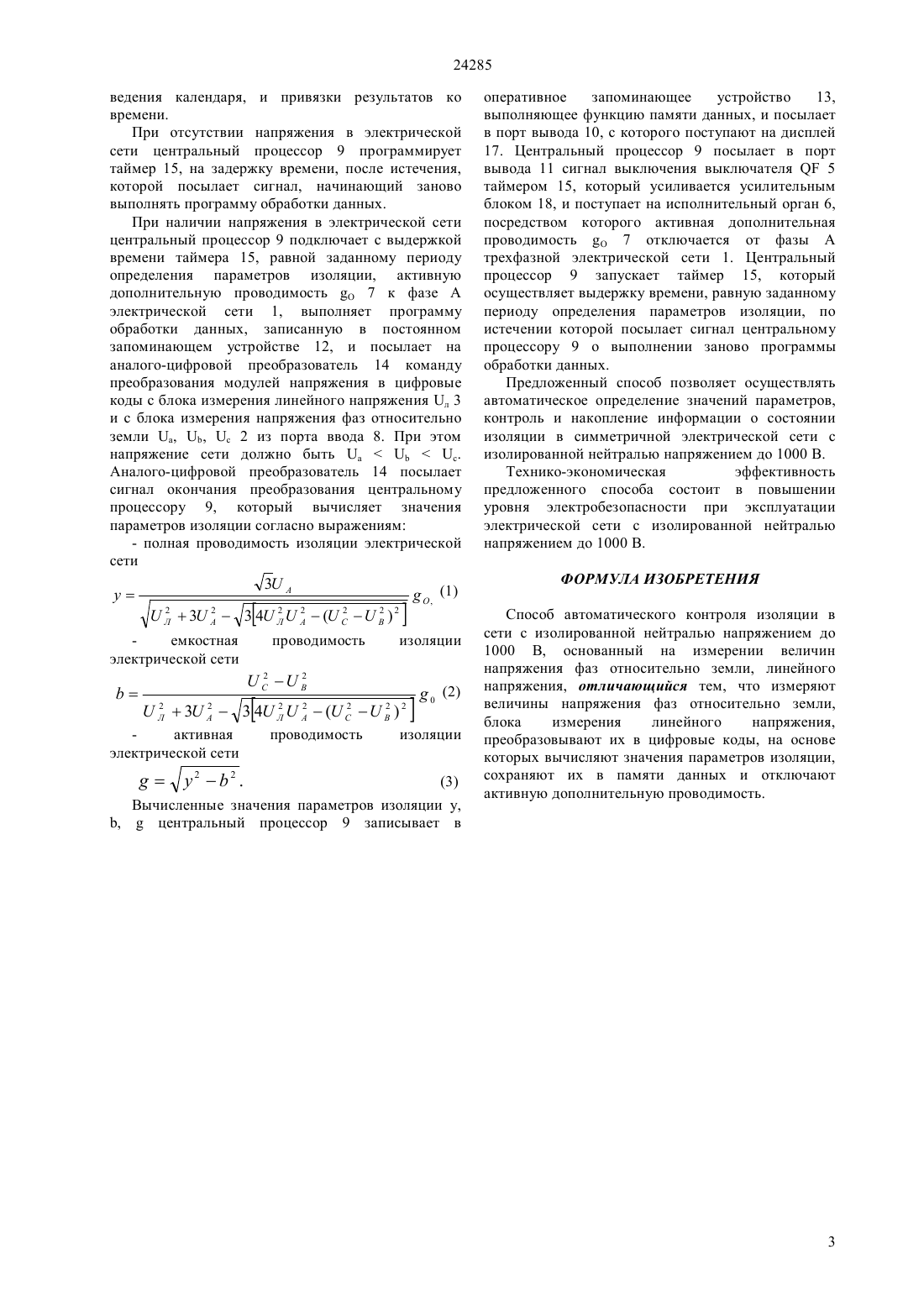

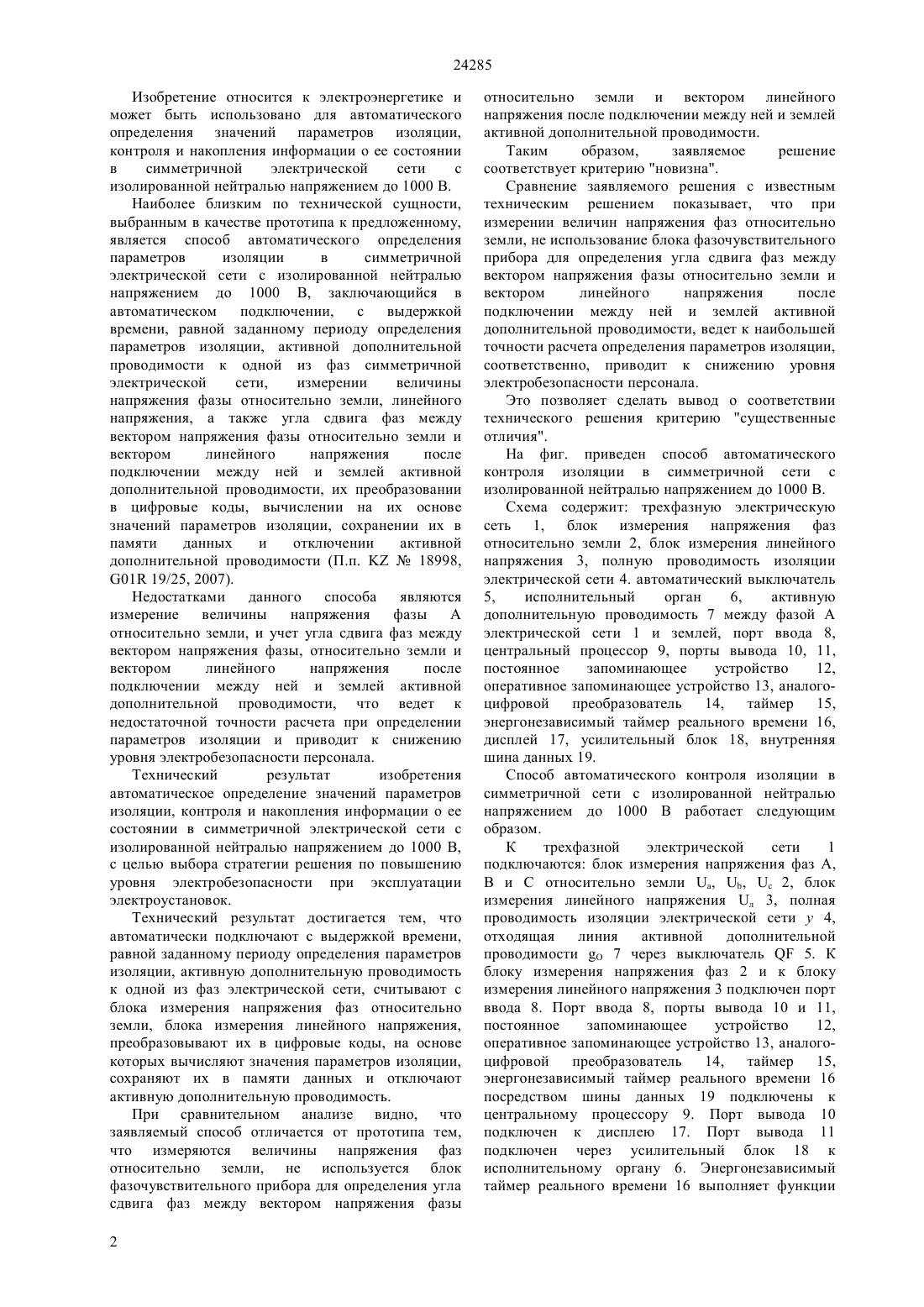

(51) 01 19/25 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ изоляции, контроля и накопления информации о ее состоянии в симметричной электрической сети с изолированной нейтралью напряжением до 1000 В с целью выбора стратегии решения по повышению уровня электробезопасности при эксплуатации электроустановок. Разработанный способ заключается в автоматическом подключении с выдержкой времени, равной заданному периоду определения параметров изоляции, активной дополнительной проводимости к одной из фаз электрической сети,измерении величин напряжения фаз относительно земли, линейного напряжения, преобразовании их в цифровые коды, на основе которых вычисляются значения параметров изоляции, сохранении их в памяти данных и отключении активной дополнительной проводимости, что приводит к автоматическому определению значений параметров изоляции, контролю и накоплению информации о ее состоянии в симметричной электрической сети с изолированной нейтралью напряжением до 1000 В.(72) Утегулов Болатбек Бахитжанович Исабеков Жанат Бейсембаевич(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) СПОСОБ АВТОМАТИЧЕСКОГО КОНТРОЛЯ ИЗОЛЯЦИИ В СИММЕТРИЧНОЙ СЕТИ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ НАПРЯЖЕНИЕМ ДО 1000 В(57) Изобретение относится к электроэнергетике и может быть использовано для автоматического определения значений параметров, контроля и накопления информации о состоянии изоляции в симметричной электрической сети с изолированной нейтралью напряжением до 1000 В. Техническим результатом изобретения является автоматическое определение значений параметров 24285 Изобретение относится к электроэнергетике и может быть использовано для автоматического определения значений параметров изоляции,контроля и накопления информации о ее состоянии в симметричной электрической сети с изолированной нейтралью напряжением до 1000 В. Наиболее близким по технической сущности,выбранным в качестве прототипа к предложенному,является способ автоматического определения параметров изоляции в симметричной электрической сети с изолированной нейтралью напряжением до 1000 В, заключающийся в автоматическом подключении, с выдержкой времени, равной заданному периоду определения параметров изоляции, активной дополнительной проводимости к одной из фаз симметричной электрической сети,измерении величины напряжения фазы относительно земли, линейного напряжения, а также угла сдвига фаз между вектором напряжения фазы относительно земли и вектором линейного напряжения после подключении между ней и землей активной дополнительной проводимости, их преобразовании в цифровые коды, вычислении на их основе значений параметров изоляции, сохранении их в памяти данных и отключении активной дополнительной проводимости (П.п.18998,01 19/25, 2007). Недостатками данного способа являются измерение величины напряжения фазы А относительно земли, и учет угла сдвига фаз между вектором напряжения фазы, относительно земли и вектором линейного напряжения после подключении между ней и землей активной дополнительной проводимости, что ведет к недостаточной точности расчета при определении параметров изоляции и приводит к снижению уровня электробезопасности персонала. Технический результат изобретения автоматическое определение значений параметров изоляции, контроля и накопления информации о ее состоянии в симметричной электрической сети с изолированной нейтралью напряжением до 1000 В,с целью выбора стратегии решения по повышению уровня электробезопасности при эксплуатации электроустановок. Технический результат достигается тем, что автоматически подключают с выдержкой времени,равной заданному периоду определения параметров изоляции, активную дополнительную проводимость к одной из фаз электрической сети, считывают с блока измерения напряжения фаз относительно земли, блока измерения линейного напряжения,преобразовывают их в цифровые коды, на основе которых вычисляют значения параметров изоляции,сохраняют их в памяти данных и отключают активную дополнительную проводимость. При сравнительном анализе видно, что заявляемый способ отличается от прототипа тем,что измеряются величины напряжения фаз относительно земли, не используется блок фазочувствительного прибора для определения угла сдвига фаз между вектором напряжения фазы 2 относительно земли и вектором линейного напряжения после подключении между ней и землей активной дополнительной проводимости. Таким образом,заявляемое решение соответствует критерию новизна. Сравнение заявляемого решения с известным техническим решением показывает, что при измерении величин напряжения фаз относительно земли, не использование блока фазочувствительного прибора для определения угла сдвига фаз между вектором напряжения фазы относительно земли и вектором линейного напряжения после подключении между ней и землей активной дополнительной проводимости, ведет к наибольшей точности расчета определения параметров изоляции,соответственно, приводит к снижению уровня электробезопасности персонала. Это позволяет сделать вывод о соответствии технического решения критерию существенные отличия. На фиг. приведен способ автоматического контроля изоляции в симметричной сети с изолированной нейтралью напряжением до 1000 В. Схема содержит трехфазную электрическую сеть 1, блок измерения напряжения фаз относительно земли 2, блок измерения линейного напряжения 3, полную проводимость изоляции электрической сети 4. автоматический выключатель 5,исполнительный орган 6,активную дополнительную проводимость 7 между фазой А электрической сети 1 и землей, порт ввода 8,центральный процессор 9, порты вывода 10, 11,постоянное запоминающее устройство 12,оперативное запоминающее устройство 13, аналогоцифровой преобразователь 14, таймер 15,энергонезависимый таймер реального времени 16,дисплей 17, усилительный блок 18, внутренняя шина данных 19. Способ автоматического контроля изоляции в симметричной сети с изолированной нейтралью напряжением до 1000 В работает следующим образом. К трехфазной электрической сети 1 подключаются блок измерения напряжения фаз А,В и С относительно земли , ,2, блок измерения линейного напряжения л 3, полная проводимость изоляции электрической сети 4,отходящая линия активной дополнительной проводимости О 7 через выключатель 5. К блоку измерения напряжения фаз 2 и к блоку измерения линейного напряжения 3 подключен порт ввода 8. Порт ввода 8, порты вывода 10 и 11,постоянное запоминающее устройство 12,оперативное запоминающее устройство 13, аналогоцифровой преобразователь 14, таймер 15,энергонезависимый таймер реального времени 16 посредством шины данных 19 подключены к центральному процессору 9. Порт вывода 10 подключен к дисплею 17. Порт вывода 11 подключен через усилительный блок 18 к исполнительному органу 6. Энергонезависимый таймер реального времени 16 выполняет функции 24285 ведения календаря, и привязки результатов ко времени. При отсутствии напряжения в электрической сети центральный процессор 9 программирует таймер 15, на задержку времени, после истечения,которой посылает сигнал, начинающий заново выполнять программу обработки данных. При наличии напряжения в электрической сети центральный процессор 9 подключает с выдержкой времени таймера 15, равной заданному периоду определения параметров изоляции, активную дополнительную проводимость О 7 к фазе А электрической сети 1, выполняет программу обработки данных, записанную в постоянном запоминающем устройстве 12, и посылает на аналого-цифровой преобразователь 14 команду преобразования модулей напряжения в цифровые коды с блока измерения линейного напряжения л 3 и с блока измерения напряжения фаз относительно земли , ,2 из порта ввода 8. При этом напряжение сети должно быть. Аналого-цифровой преобразователь 14 посылает сигнал окончания преобразования центральному процессору 9, который вычисляет значения параметров изоляции согласно выражениям- полная проводимость изоляции электрической сети(3) Вычисленные значения параметров изоляции уцентральный процессор 9 записывает в оперативное запоминающее устройство 13,выполняющее функцию памяти данных, и посылает в порт вывода 10, с которого поступают на дисплей 17. Центральный процессор 9 посылает в порт вывода 11 сигнал выключения выключателя 5 таймером 15, который усиливается усилительным блоком 18, и поступает на исполнительный орган 6,посредством которого активная дополнительная проводимость О 7 отключается от фазы А трехфазной электрической сети 1. Центральный процессор 9 запускает таймер 15, который осуществляет выдержку времени, равную заданному периоду определения параметров изоляции, по истечении которой посылает сигнал центральному процессору 9 о выполнении заново программы обработки данных. Предложенный способ позволяет осуществлять автоматическое определение значений параметров,контроль и накопление информации о состоянии изоляции в симметричной электрической сети с изолированной нейтралью напряжением до 1000 В. Технико-экономическая эффективность предложенного способа состоит в повышении уровня электробезопасности при эксплуатации электрической сети с изолированной нейтралью напряжением до 1000 В. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ автоматического контроля изоляции в сети с изолированной нейтралью напряжением до 1000 В, основанный на измерении величин напряжения фаз относительно земли, линейного напряжения, отличающийся тем, что измеряют величины напряжения фаз относительно земли,блока измерения линейного напряжения,преобразовывают их в цифровые коды, на основе которых вычисляют значения параметров изоляции,сохраняют их в памяти данных и отключают активную дополнительную проводимость.
