Способ определения параметров изоляции в несимметричной сети с изолированной нейтралью напряжением до 1000 В

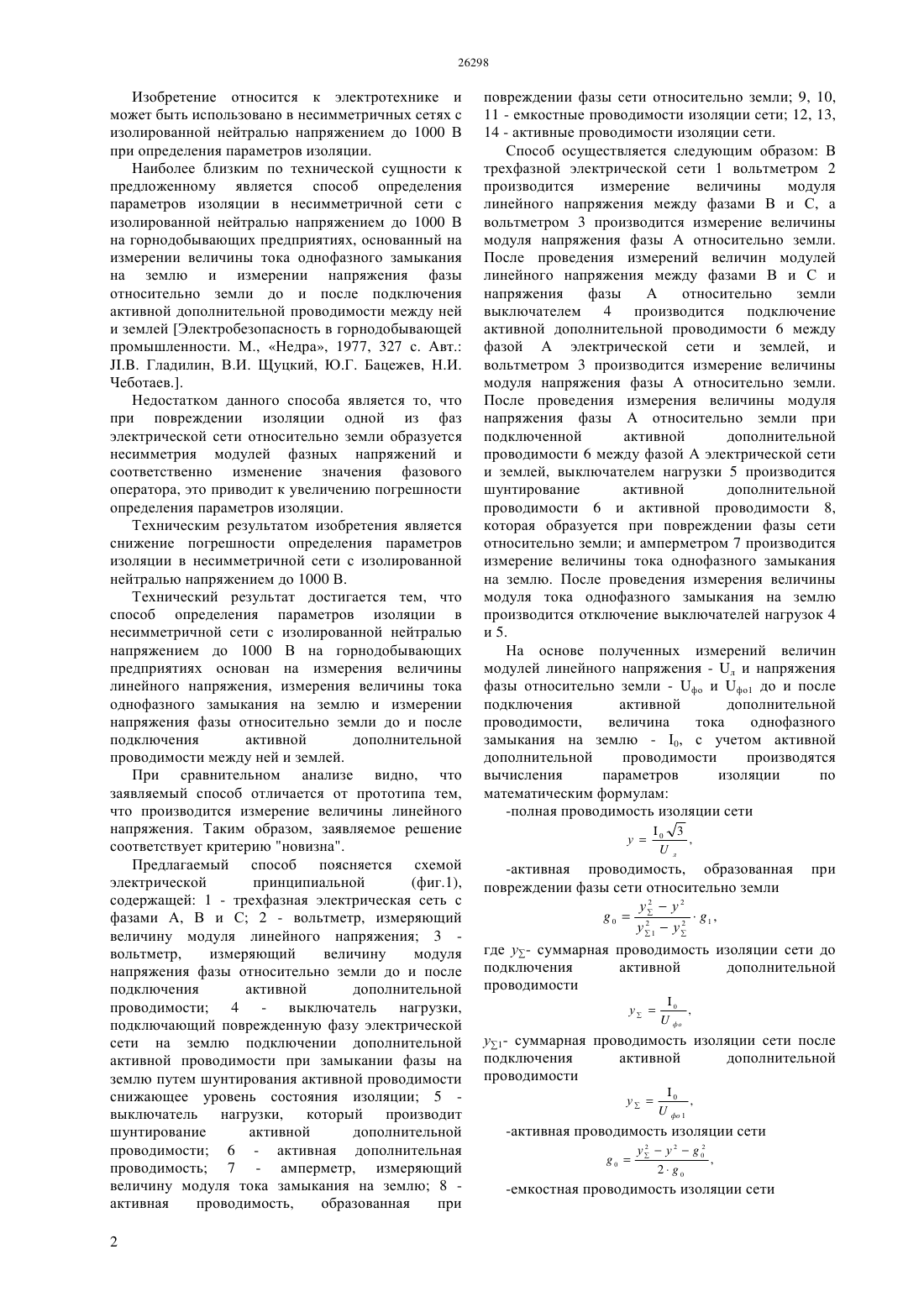

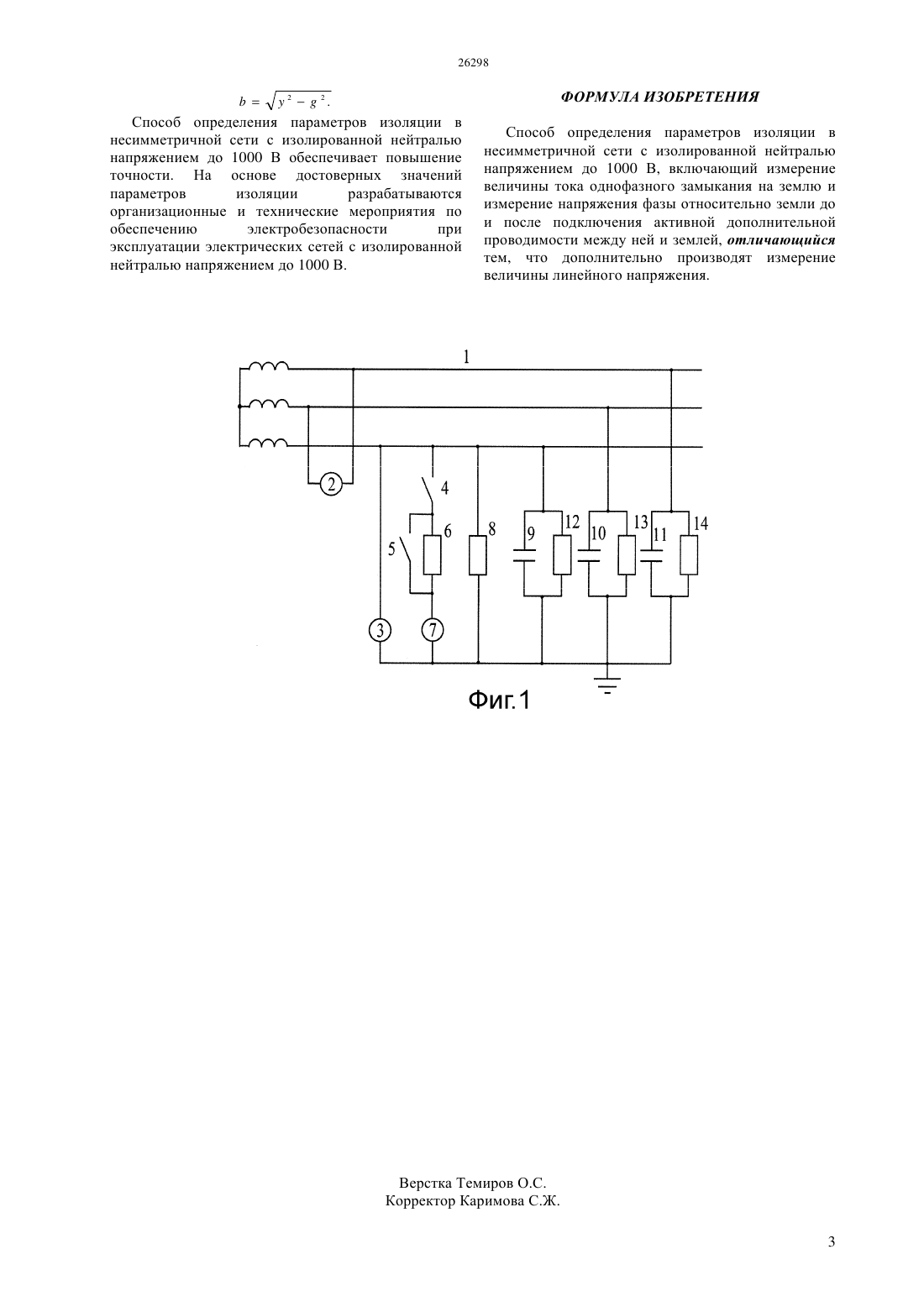

(51) 01 27/18 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Техническим результатом изобретения является снижение погрешности определения параметров изоляции в несимметричной сети с изолированной нейтралью напряжением до 1000 В, который основан на измерении величины линейного напряжения, измерении величины тока однофазного замыкания на землю и измерении напряжения фазы относительно земли до и после подключения активной дополнительной проводимости между ней и землей. Разработанный способ определения параметров изоляции в несимметричной сети с изолированной нейтралью напряжением до 1000 В, основан на измерении величины тока однофазного замыкания на землю и измерении напряжения фазы относительно земли до и после подключения активной дополнительной проводимости между ней и землей, в котором с целью повышения точности дополнительно производится измерение величины линейного напряжения.(72) Утегулов Болатбек Бахитжанович Утегулов Арман Болатбекович Уахитова Айгуль Ботановна Жакипов Нажмитден Берекелиулы(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) СПОСОБ ОПРЕДЕЛЕНИЯ ПАРАМЕТРОВ ИЗОЛЯЦИИ В НЕСИММЕТРИЧНОЙ СЕТИ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ НАПРЯЖЕНИЕМ ДО 1000 В(57) Изобретение относится к электротехнике и может быть использовано в несимметричных сетях с изолированной нейтралью напряжением до 1000 В при определения параметров изоляции. Изобретение относится к электротехнике и может быть использовано в несимметричных сетях с изолированной нейтралью напряжением до 1000 В при определения параметров изоляции. Наиболее близким по технической сущности к предложенному является способ определения параметров изоляции в несимметричной сети с изолированной нейтралью напряжением до 1000 В на горнодобывающих предприятиях, основанный на измерении величины тока однофазного замыкания на землю и измерении напряжения фазы относительно земли до и после подключения активной дополнительной проводимости между ней и землей Электробезопасность в горнодобывающей промышленности. М., Недра, 1977, 327 с. Авт. Гладилин, В.И. Щуцкий, Ю.Г. Бацежев, Н.И. Чеботаев Недостатком данного способа является то, что при повреждении изоляции одной из фаз электрической сети относительно земли образуется несимметрия модулей фазных напряжений и соответственно изменение значения фазового оператора, это приводит к увеличению погрешности определения параметров изоляции. Техническим результатом изобретения является снижение погрешности определения параметров изоляции в несимметричной сети с изолированной нейтралью напряжением до 1000 В. Технический результат достигается тем, что способ определения параметров изоляции в несимметричной сети с изолированной нейтралью напряжением до 1000 В на горнодобывающих предприятиях основан на измерения величины линейного напряжения, измерения величины тока однофазного замыкания на землю и измерении напряжения фазы относительно земли до и после подключения активной дополнительной проводимости между ней и землей. При сравнительном анализе видно, что заявляемый способ отличается от прототипа тем,что производится измерение величины линейного напряжения. Таким образом, заявляемое решение соответствует критерию новизна. Предлагаемый способ поясняется схемой электрической принципиальной(фиг.1),содержащей 1 - трехфазная электрическая сеть с фазами А, В и С 2 - вольтметр, измеряющий величину модуля линейного напряжения 3 вольтметр,измеряющий величину модуля напряжения фазы относительно земли до и после подключения активной дополнительной проводимости 4 - выключатель нагрузки,подключающий поврежденную фазу электрической сети на землю подключении дополнительной активной проводимости при замыкании фазы на землю путем шунтирования активной проводимости снижающее уровень состояния изоляции 5 выключатель нагрузки, который производит шунтирование активной дополнительной проводимости 6 - активная дополнительная проводимость 7 - амперметр, измеряющий величину модуля тока замыкания на землю 8 активная проводимость,образованная при 2 повреждении фазы сети относительно земли 9, 10,11 - емкостные проводимости изоляции сети 12, 13,14 - активные проводимости изоляции сети. Способ осуществляется следующим образом В трехфазной электрической сети 1 вольтметром 2 производится измерение величины модуля линейного напряжения между фазами В и С, а вольтметром 3 производится измерение величины модуля напряжения фазы А относительно земли. После проведения измерений величин модулей линейного напряжения между фазами В и С и напряжения фазы А относительно земли выключателем 4 производится подключение активной дополнительной проводимости 6 между фазой А электрической сети и землей, и вольтметром 3 производится измерение величины модуля напряжения фазы А относительно земли. После проведения измерения величины модуля напряжения фазы А относительно земли при подключенной активной дополнительной проводимости 6 между фазой А электрической сети и землей, выключателем нагрузки 5 производится шунтирование активной дополнительной проводимости 6 и активной проводимости 8,которая образуется при повреждении фазы сети относительно земли и амперметром 7 производится измерение величины тока однофазного замыкания на землю. После проведения измерения величины модуля тока однофазного замыкания на землю производится отключение выключателей нагрузок 4 и 5. На основе полученных измерений величин модулей линейного напряжения - л и напряжения фазы относительно земли - фо и фо 1 до и после подключения активной дополнительной проводимости,величина тока однофазного замыкания на землю - 0, с учетом активной дополнительной проводимости производятся вычисления параметров изоляции по математическим формулам-полная проводимость изоляции сети у-активная проводимость, образованная повреждении фазы сети относительно земли 0 где у- суммарная проводимость изоляции сети до подключения активной дополнительной проводимости у у 1- суммарная проводимость изоляции сети после подключения активной дополнительной проводимости у-активная проводимость изоляции сети 0 Способ определения параметров изоляции в несимметричной сети с изолированной нейтралью напряжением до 1000 В обеспечивает повышение точности. На основе достоверных значений параметров изоляции разрабатываются организационные и технические мероприятия по обеспечению электробезопасности при эксплуатации электрических сетей с изолированной нейтралью напряжением до 1000 В. Способ определения параметров изоляции в несимметричной сети с изолированной нейтралью напряжением до 1000 В, включающий измерение величины тока однофазного замыкания на землю и измерение напряжения фазы относительно земли до и после подключения активной дополнительной проводимости между ней и землей, отличающийся тем, что дополнительно производят измерение величины линейного напряжения.
