Способ изготовления анкерной крепи для горных выработок

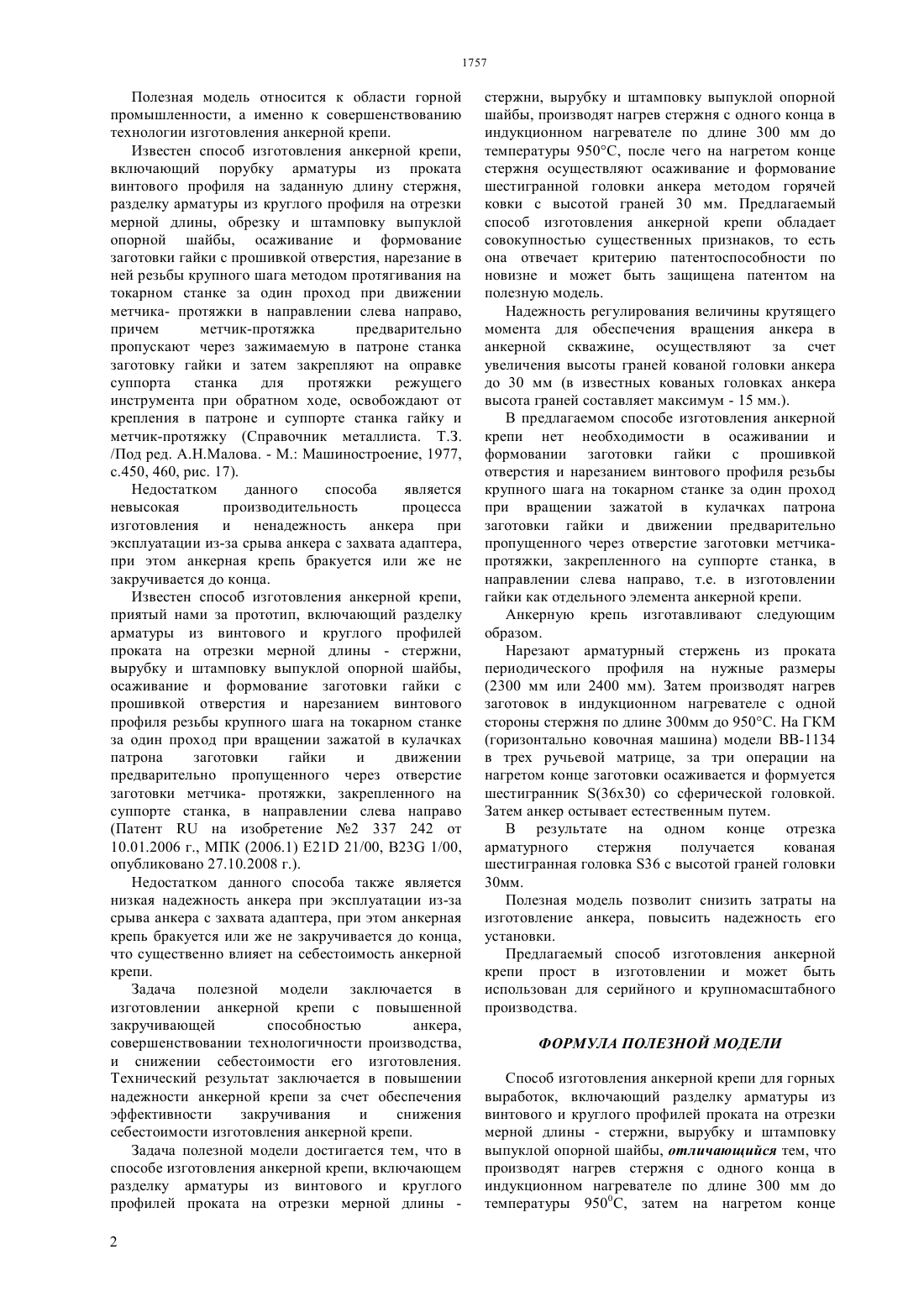

(51) 21 21/00 (2006.01) 23 1/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ стержни, вырубку и штамповку выпуклой опорной шайбы, нагрев стержня с одного конца в индукционном нагревателе по длине 300 мм до температуры 950 С, после чего на нагретом конце стержня осуществляют осаживание и формование шестигранной головки анкера методом горячей ковки с высотой граней 30 мм. В результате на одном конце отрезка арматурного стержня получается кованная шестигранная головка 36 с высотой граней головки 30 мм., т.е. анкер нового образца. Полезная модель позволит снизить затраты на изготовление анкера, повысить надежность его установки. Предлагаемый способ изготовления анкерной крепи прост в изготовлении и может быть использован для серийного и крупномасштабного производства.(73) Товарищество с ограниченной ответственностью Производственное объединение(54) СПОСОБ ИЗГОТОВЛЕНИЯ АНКЕРНОЙ КРЕПИ ДЛЯ ГОРНЫХ ВЫРАБОТОК(57) Полезная модель относится к области горной промышленности, а именно к совершенствованию технологии изготовления анкерной крепи. Способ изготовления анкерной крепи позволит снизить затраты на изготовление анкера, повысить надежность его установки. Способ изготовления анкерной крепи, включает разделку арматуры из винтового и круглого профилей проката на отрезки мерной длины 1757 Полезная модель относится к области горной промышленности, а именно к совершенствованию технологии изготовления анкерной крепи. Известен способ изготовления анкерной крепи,включающий порубку арматуры из проката винтового профиля на заданную длину стержня,разделку арматуры из круглого профиля на отрезки мерной длины, обрезку и штамповку выпуклой опорной шайбы, осаживание и формование заготовки гайки с прошивкой отверстия, нарезание в ней резьбы крупного шага методом протягивания на токарном станке за один проход при движении метчика- протяжки в направлении слева направо,причем метчик-протяжка предварительно пропускают через зажимаемую в патроне станка заготовку гайки и затем закрепляют на оправке суппорта станка для протяжки режущего инструмента при обратном ходе, освобождают от крепления в патроне и суппорте станка гайку и метчик-протяжку (Справочник металлиста. Т.З./Под ред. А.Н.Малова. - М. Машиностроение, 1977,с.450, 460, рис. 17). Недостатком данного способа является невысокая производительность процесса изготовления и ненадежность анкера при эксплуатации из-за срыва анкера с захвата адаптера,при этом анкерная крепь бракуется или же не закручивается до конца. Известен способ изготовления анкерной крепи,приятый нами за прототип, включающий разделку арматуры из винтового и круглого профилей проката на отрезки мерной длины - стержни,вырубку и штамповку выпуклой опорной шайбы,осаживание и формование заготовки гайки с прошивкой отверстия и нарезанием винтового профиля резьбы крупного шага на токарном станке за один проход при вращении зажатой в кулачках патрона заготовки гайки и движении предварительно пропущенного через отверстие заготовки метчика- протяжки, закрепленного на суппорте станка, в направлении слева направо(Патентна изобретение 2 337 242 от 10.01.2006 г., МПК (2006.1) 21 21/00, 23 1/00,опубликовано 27.10.2008 г.). Недостатком данного способа также является низкая надежность анкера при эксплуатации из-за срыва анкера с захвата адаптера, при этом анкерная крепь бракуется или же не закручивается до конца,что существенно влияет на себестоимость анкерной крепи. Задача полезной модели заключается в изготовлении анкерной крепи с повышенной закручивающей способностью анкера,совершенствовании технологичности производства,и снижении себестоимости его изготовления. Технический результат заключается в повышении надежности анкерной крепи за счет обеспечения эффективности закручивания и снижения себестоимости изготовления анкерной крепи. Задача полезной модели достигается тем, что в способе изготовления анкерной крепи, включающем разделку арматуры из винтового и круглого профилей проката на отрезки мерной длины 2 стержни, вырубку и штамповку выпуклой опорной шайбы, производят нагрев стержня с одного конца в индукционном нагревателе по длине 300 мм до температуры 950 С, после чего на нагретом конце стержня осуществляют осаживание и формование шестигранной головки анкера методом горячей ковки с высотой граней 30 мм. Предлагаемый способ изготовления анкерной крепи обладает совокупностью существенных признаков, то есть она отвечает критерию патентоспособности по новизне и может быть защищена патентом на полезную модель. Надежность регулирования величины крутящего момента для обеспечения вращения анкера в анкерной скважине, осуществляют за счет увеличения высоты граней кованой головки анкера до 30 мм (в известных кованых головках анкера высота граней составляет максимум - 15 мм.). В предлагаемом способе изготовления анкерной крепи нет необходимости в осаживании и формовании заготовки гайки с прошивкой отверстия и нарезанием винтового профиля резьбы крупного шага на токарном станке за один проход при вращении зажатой в кулачках патрона заготовки гайки и движении предварительно пропущенного через отверстие заготовки метчикапротяжки, закрепленного на суппорте станка, в направлении слева направо, т.е. в изготовлении гайки как отдельного элемента анкерной крепи. Анкерную крепь изготавливают следующим образом. Нарезают арматурный стержень из проката периодического профиля на нужные размеры(2300 мм или 2400 мм). Затем производят нагрев заготовок в индукционном нагревателе с одной стороны стержня по длине 300 мм до 950 С. На ГКМ(горизонтально ковочная машина) модели ВВ-1134 в трех ручьевой матрице, за три операции на нагретом конце заготовки осаживается и формуется шестигранник (3630) со сферической головкой. Затем анкер остывает естественным путем. В результате на одном конце отрезка арматурного стержня получается кованая шестигранная головка 36 с высотой граней головки 30 мм. Полезная модель позволит снизить затраты на изготовление анкера, повысить надежность его установки. Предлагаемый способ изготовления анкерной крепи прост в изготовлении и может быть использован для серийного и крупномасштабного производства. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Способ изготовления анкерной крепи для горных выработок, включающий разделку арматуры из винтового и круглого профилей проката на отрезки мерной длины - стержни, вырубку и штамповку выпуклой опорной шайбы, отличающийся тем, что производят нагрев стержня с одного конца в индукционном нагревателе по длине 300 мм до температуры 9500 С, затем на нагретом конце стержня осуществляют осаживание и формование шестигранной головки анкера методом горячей ковки с высотой граней до 30 мм.
