Подвесная центрифуга непрерывного действия

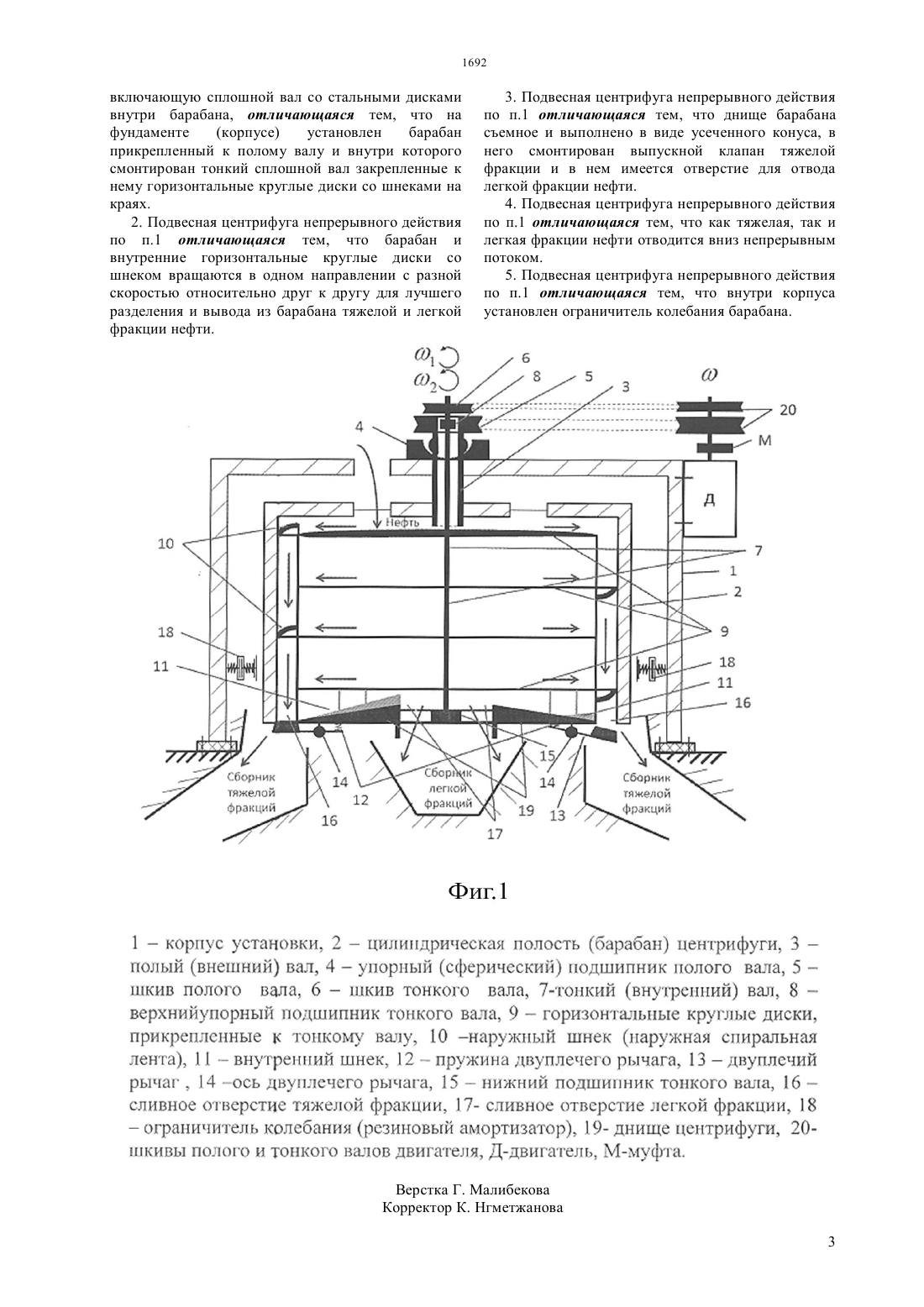

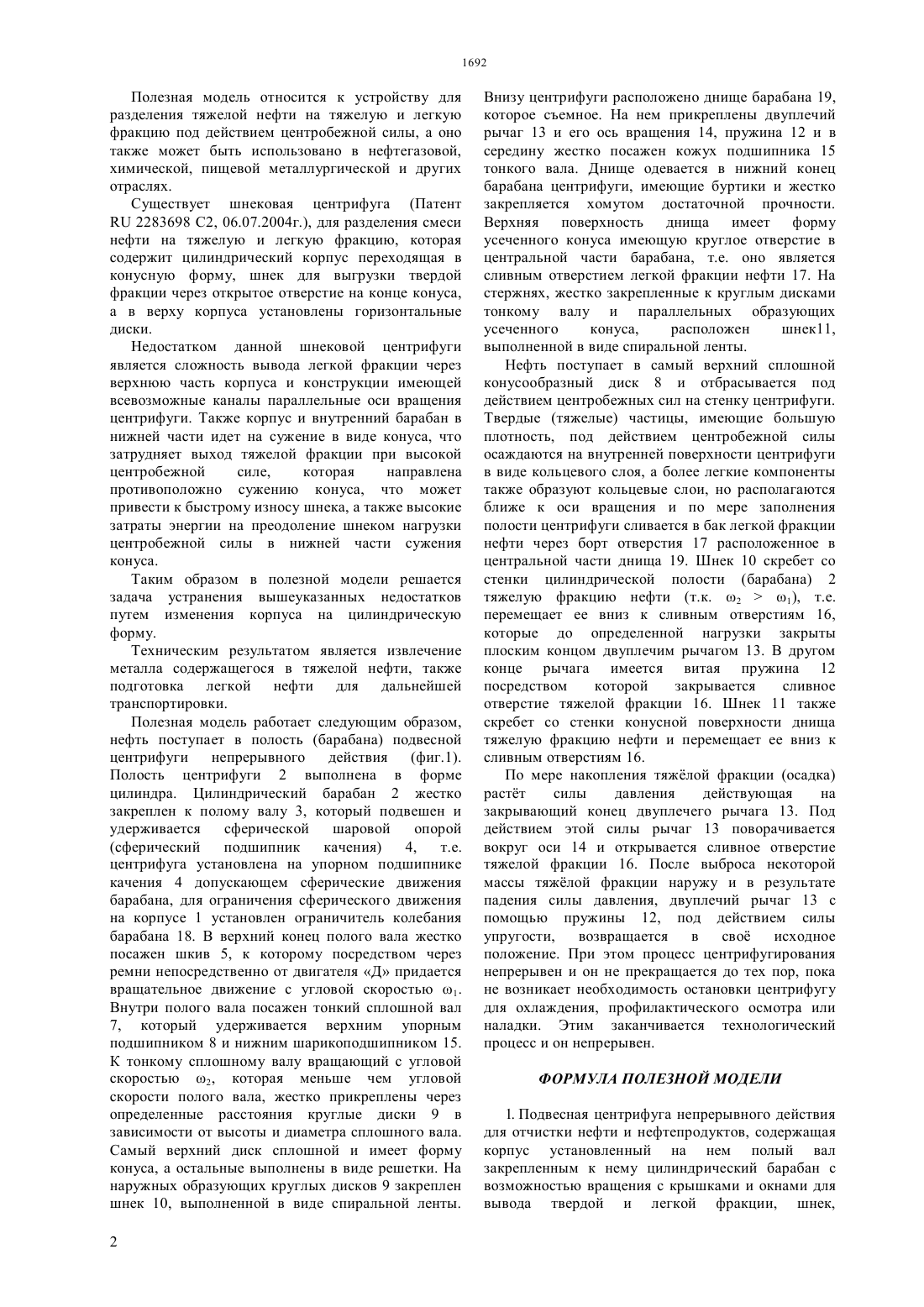

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ ремней, которые больше чем угловая скорость полого вала. К сплошному валу жестко прикреплены через определенные расстояния круглые диски, верхний диск выполнен сплошным в форме конуса по которой тяжелая нефть стекает к стенке барабана под действием центробежной силы,остальные диски выполнены в виде решетки. На наружных концах дисков прикреплен шнек в виде спиральной ленты которые по мере накопления тяжелой фракции на стенке барабана перемещает ее вниз и она удаляется через сливные отверстия тяжелой фракции находящиеся на днище. Верхняя поверхность днища имеет форму усеченного конуса имеющая по центру круглое отверстие через которое вытекает легкая фракция нефти. Нижний конусообразный шнек также скребет с поверхности днища тяжелую фракцию нефти и перемещает ее вниз к сливным отверстиям тяжелой фракции. Техническим результатом является извлечение металла содержащегося в тяжелой нефти, также подготовка легкой нефти для дальнейшей транспортировки.(76) Рахметолла бджлел ШайманлыНукенов ДауитМагомадов Руслан Ахмедович Яцюк Олег ИвановичИсмайлов Олжас Жантасович(54) ПОДВЕСНАЯ ЦЕНТРИФУГА НЕПРЕРЫВНОГО ДЕЙСТВИЯ(57) Полезная модель относится к технологии деметаллизации и очистки нефти, нефтепродуктов от инородных механических примесей (от тяжелых компонентов). Устройство для очистки нефти выглядит следующим образом. Нефть поступает в полость подвесной центрифуги (фиг.1) через погружное отверстие в барабан закрепленный на полом валу вращающийся двигателем посредством ремней,внутри полого вала имеется тонкий сплошной вал который удерживается верхним и нижним подшипниками. Тонкому сплошному валу также придается вращательное движение посредством Полезная модель относится к устройству для разделения тяжелой нефти на тяжелую и легкую фракцию под действием центробежной силы, а оно также может быть использовано в нефтегазовой,химической, пищевой металлургической и других отраслях. Существует шнековая центрифуга (Патент 2283698 С 2, 06.07.2004 г.), для разделения смеси нефти на тяжелую и легкую фракцию, которая содержит цилиндрический корпус переходящая в конусную форму, шнек для выгрузки твердой фракции через открытое отверстие на конце конуса,а в верху корпуса установлены горизонтальные диски. Недостатком данной шнековой центрифуги является сложность вывода легкой фракции через верхнюю часть корпуса и конструкции имеющей всевозможные каналы параллельные оси вращения центрифуги. Также корпус и внутренний барабан в нижней части идет на сужение в виде конуса, что затрудняет выход тяжелой фракции при высокой центробежной силе,которая направлена противоположно сужению конуса, что может привести к быстрому износу шнека, а также высокие затраты энергии на преодоление шнеком нагрузки центробежной силы в нижней части сужения конуса. Таким образом в полезной модели решается задача устранения вышеуказанных недостатков путем изменения корпуса на цилиндрическую форму. Техническим результатом является извлечение металла содержащегося в тяжелой нефти, также подготовка легкой нефти для дальнейшей транспортировки. Полезная модель работает следующим образом,нефть поступает в полость (барабана) подвесной центрифуги непрерывного действия (фиг.1). Полость центрифуги 2 выполнена в форме цилиндра. Цилиндрический барабан 2 жестко закреплен к полому валу 3, который подвешен и удерживается сферической шаровой опорой(сферический подшипник качения) 4,т.е. центрифуга установлена на упорном подшипнике качения 4 допускающем сферические движения барабана, для ограничения сферического движения на корпусе 1 установлен ограничитель колебания барабана 18. В верхний конец полого вала жестко посажен шкив 5, к которому посредством через ремни непосредственно от двигателя Д придается вращательное движение с угловой скоростью 1. Внутри полого вала посажен тонкий сплошной вал 7, который удерживается верхним упорным подшипником 8 и нижним шарикоподшипником 15. К тонкому сплошному валу вращающий с угловой скоростью 2, которая меньше чем угловой скорости полого вала, жестко прикреплены через определенные расстояния круглые диски 9 в зависимости от высоты и диаметра сплошного вала. Самый верхний диск сплошной и имеет форму конуса, а остальные выполнены в виде решетки. На наружных образующих круглых дисков 9 закреплен шнек 10, выполненной в виде спиральной ленты. 2 Внизу центрифуги расположено днище барабана 19,которое съемное. На нем прикреплены двуплечий рычаг 13 и его ось вращения 14, пружина 12 и в середину жестко посажен кожух подшипника 15 тонкого вала. Днище одевается в нижний конец барабана центрифуги, имеющие буртики и жестко закрепляется хомутом достаточной прочности. Верхняя поверхность днища имеет форму усеченного конуса имеющую круглое отверстие в центральной части барабана, т.е. оно является сливным отверстием легкой фракции нефти 17. На стержнях, жестко закрепленные к круглым дисками тонкому валу и параллельных образующих усеченного конуса,расположен шнек 11,выполненной в виде спиральной ленты. Нефть поступает в самый верхний сплошной конусообразный диск 8 и отбрасывается под действием центробежных сил на стенку центрифуги. Твердые (тяжелые) частицы, имеющие большую плотность, под действием центробежной силы осаждаются на внутренней поверхности центрифуги в виде кольцевого слоя, а более легкие компоненты также образуют кольцевые слои, но располагаются ближе к оси вращения и по мере заполнения полости центрифуги сливается в бак легкой фракции нефти через борт отверстия 17 расположенное в центральной части днища 19. Шнек 10 скребет со стенки цилиндрической полости (барабана) 2 тяжелую фракцию нефти (т.к. 21), т.е. перемещает ее вниз к сливным отверстиям 16,которые до определенной нагрузки закрыты плоским концом двуплечим рычагом 13. В другом конце рычага имеется витая пружина 12 посредством которой закрывается сливное отверстие тяжелой фракции 16. Шнек 11 также скребет со стенки конусной поверхности днища тяжелую фракцию нефти и перемещает ее вниз к сливным отверстиям 16. По мере накопления тяжлой фракции (осадка) растт силы давления действующая на закрывающий конец двуплечего рычага 13. Под действием этой силы рычаг 13 поворачивается вокруг оси 14 и открывается сливное отверстие тяжелой фракции 16. После выброса некоторой массы тяжлой фракции наружу и в результате падения силы давления, двуплечий рычаг 13 с помощью пружины 12, под действием силы упругости, возвращается в сво исходное положение. При этом процесс центрифугирования непрерывен и он не прекращается до тех пор, пока не возникает необходимость остановки центрифугу для охлаждения, профилактического осмотра или наладки. Этим заканчивается технологический процесс и он непрерывен. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Подвесная центрифуга непрерывного действия для отчистки нефти и нефтепродуктов, содержащая корпус установленный на нем полый вал закрепленным к нему цилиндрический барабан с возможностью вращения с крышками и окнами для вывода твердой и легкой фракции, шнек, 1692 включающую сплошной вал со стальными дисками внутри барабана, отличающаяся тем, что на фундаменте(корпусе) установлен барабан прикрепленный к полому валу и внутри которого смонтирован тонкий сплошной вал закрепленные к нему горизонтальные круглые диски со шнеками на краях. 2. Подвесная центрифуга непрерывного действия по п.1 отличающаяся тем, что барабан и внутренние горизонтальные круглые диски со шнеком вращаются в одном направлении с разной скоростью относительно друг к другу для лучшего разделения и вывода из барабана тяжелой и легкой фракции нефти. 3. Подвесная центрифуга непрерывного действия по п.1 отличающаяся тем, что днище барабана съемное и выполнено в виде усеченного конуса, в него смонтирован выпускной клапан тяжелой фракции и в нем имеется отверстие для отвода легкой фракции нефти. 4. Подвесная центрифуга непрерывного действия по п.1 отличающаяся тем, что как тяжелая, так и легкая фракции нефти отводится вниз непрерывным потоком. 5. Подвесная центрифуга непрерывного действия по п.1 отличающаяся тем, что внутри корпуса установлен ограничитель колебания барабана.
