Дождевальный аппарат

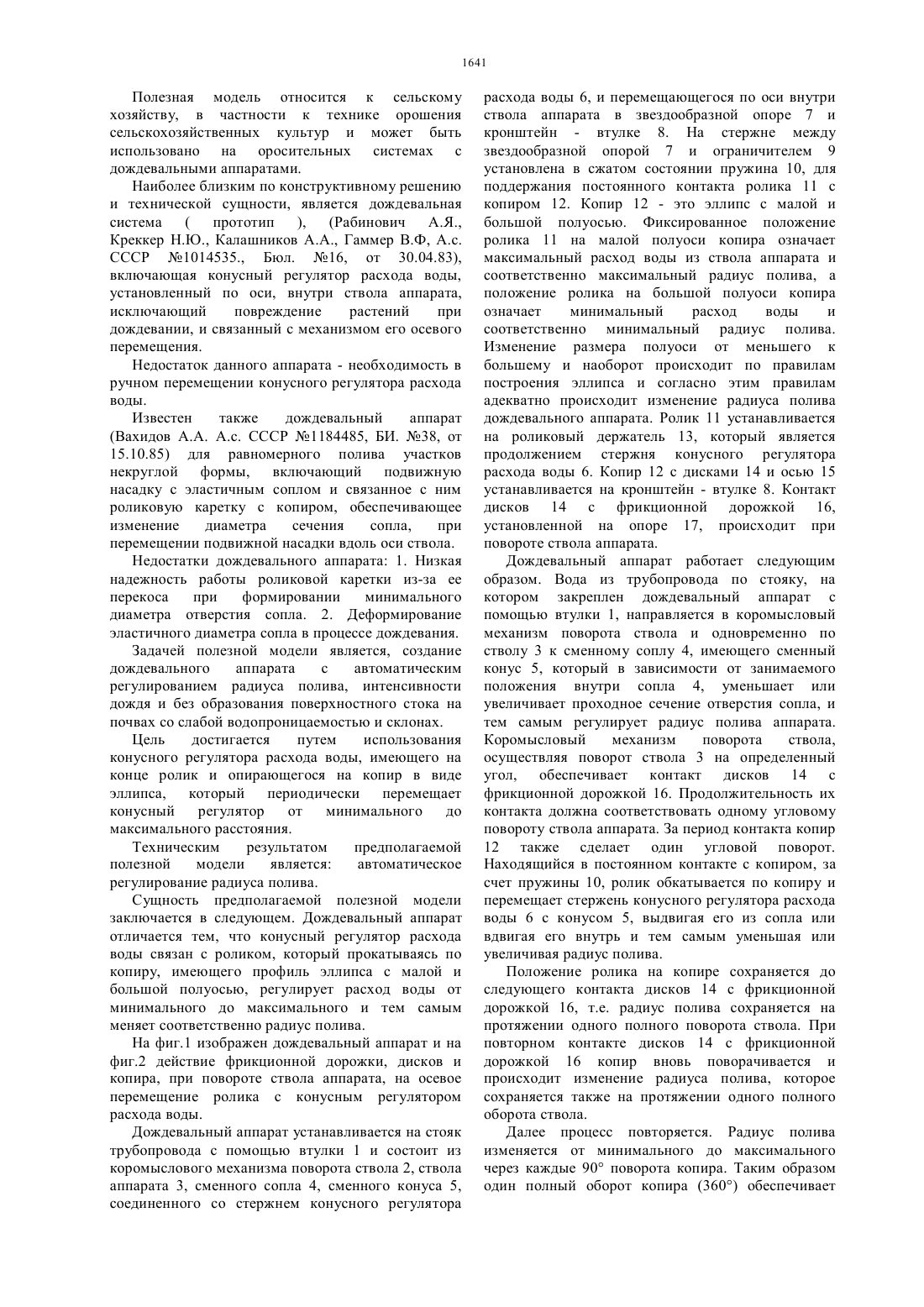

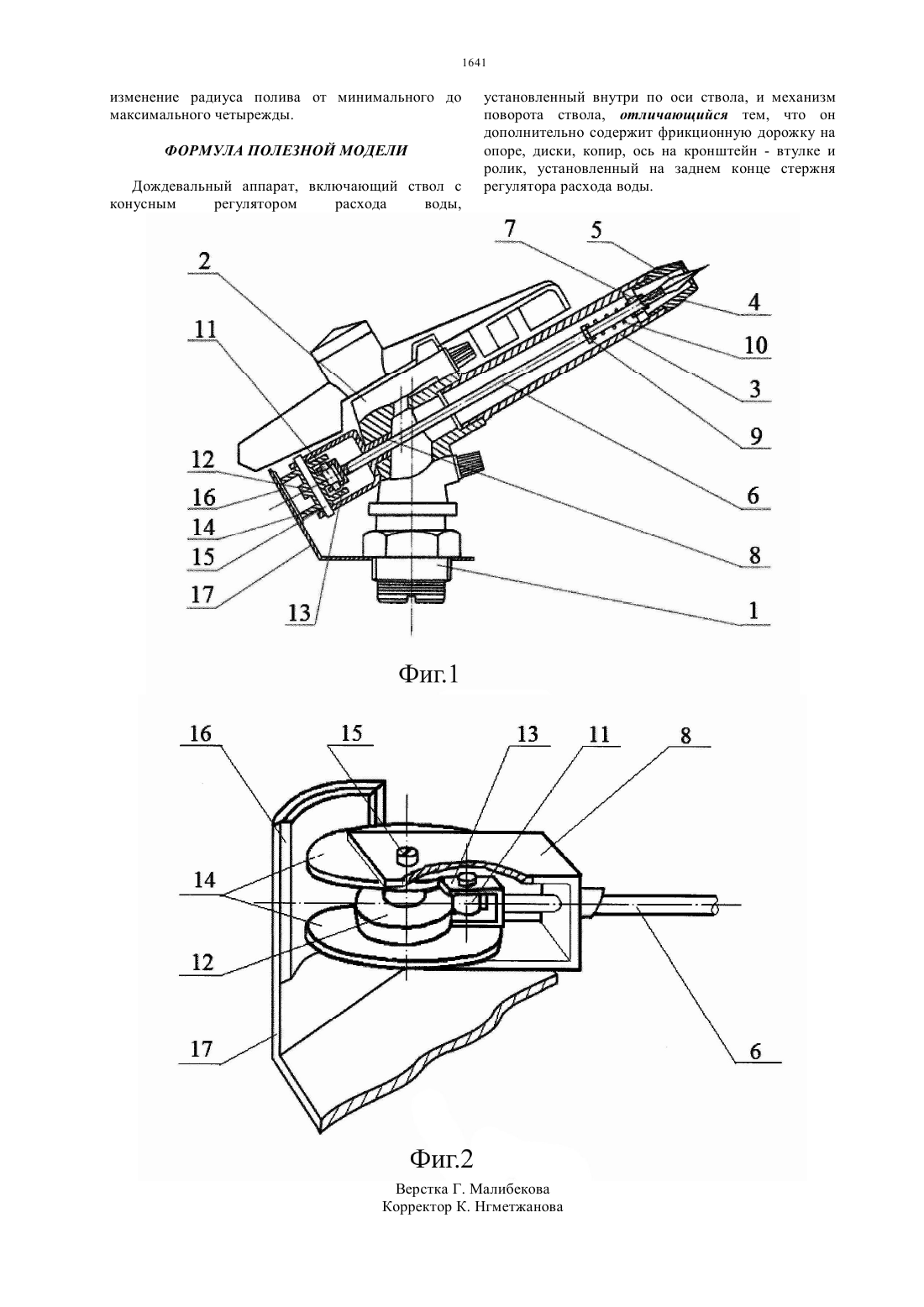

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к области совершенствования дождевальных аппаратов. Дождевальный аппарат, отличается тем, что для автоматического регулирования радиуса полива в процессе его работы, он содержит регулятор расхода воды, кинематически связанного с роликом,который опираясь на копир, выполненный в виде эллипса, перемещается при угловом повороте ствола аппарата, регулируя расход воды. Дождевальный аппарат обеспечивает равномерность полива орошаемого участка по длине струи и расширяет диапазон применения дождевания на слабоводопроницаемых почвах.(72) Абдураманов Нурлан Абдуманапович Жарков Вячеслав Антонович Калашников Павел Александрович Балгабаев Нурлан Нурмаханович Гричаная Татьяна Сергеевна Хе Илья Николаевич Ангольд Елена Владимировна Мирдадаев Миробит Салимович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский интитут водного хозяйства Полезная модель относится к сельскому хозяйству, в частности к технике орошения сельскохозяйственных культур и может быть использовано на оросительных системах с дождевальными аппаратами. Наиболее близким по конструктивному решению и технической сущности, является дождевальная система ( прототип ), (Рабинович А.Я.,Креккер Н.Ю., Калашников А.А., Гаммер В.Ф, А.с. СССР 1014535., Бюл. 16, от 30.04.83),включающая конусный регулятор расхода воды,установленный по оси, внутри ствола аппарата,исключающий повреждение растений при дождевании, и связанный с механизмом его осевого перемещения. Недостаток данного аппарата - необходимость в ручном перемещении конусного регулятора расхода воды. Известен также дождевальный аппарат(Вахидов А.А. А.с. СССР 1184485, БИ. 38, от 15.10.85) для равномерного полива участков некруглой формы, включающий подвижную насадку с эластичным соплом и связанное с ним роликовую каретку с копиром, обеспечивающее изменение диаметра сечения сопла,при перемещении подвижной насадки вдоль оси ствола. Недостатки дождевального аппарата 1. Низкая надежность работы роликовой каретки из-за ее перекоса при формировании минимального диаметра отверстия сопла. 2. Деформирование эластичного диаметра сопла в процессе дождевания. Задачей полезной модели является, создание дождевального аппарата с автоматическим регулированием радиуса полива, интенсивности дождя и без образования поверхностного стока на почвах со слабой водопроницаемостью и склонах. Цель достигается путем использования конусного регулятора расхода воды, имеющего на конце ролик и опирающегося на копир в виде эллипса, который периодически перемещает конусный регулятор от минимального до максимального расстояния. Техническим результатом предполагаемой полезной модели является автоматическое регулирование радиуса полива. Сущность предполагаемой полезной модели заключается в следующем. Дождевальный аппарат отличается тем, что конусный регулятор расхода воды связан с роликом, который прокатываясь по копиру, имеющего профиль эллипса с малой и большой полуосью, регулирует расход воды от минимального до максимального и тем самым меняет соответственно радиус полива. На фиг.1 изображен дождевальный аппарат и на фиг.2 действие фрикционной дорожки, дисков и копира, при повороте ствола аппарата, на осевое перемещение ролика с конусным регулятором расхода воды. Дождевальный аппарат устанавливается на стояк трубопровода с помощью втулки 1 и состоит из коромыслового механизма поворота ствола 2, ствола аппарата 3, сменного сопла 4, сменного конуса 5,соединенного со стержнем конусного регулятора расхода воды 6, и перемещающегося по оси внутри ствола аппарата в звездообразной опоре 7 и кронштейн - втулке 8. На стержне между звездообразной опорой 7 и ограничителем 9 установлена в сжатом состоянии пружина 10, для поддержания постоянного контакта ролика 11 с копиром 12. Копир 12 - это эллипс с малой и большой полуосью. Фиксированное положение ролика 11 на малой полуоси копира означает максимальный расход воды из ствола аппарата и соответственно максимальный радиус полива, а положение ролика на большой полуоси копира означает минимальный расход воды и соответственно минимальный радиус полива. Изменение размера полуоси от меньшего к большему и наоборот происходит по правилам построения эллипса и согласно этим правилам адекватно происходит изменение радиуса полива дождевального аппарата. Ролик 11 устанавливается на роликовый держатель 13, который является продолжением стержня конусного регулятора расхода воды 6. Копир 12 с дисками 14 и осью 15 устанавливается на кронштейн - втулке 8. Контакт дисков 14 с фрикционной дорожкой 16,установленной на опоре 17, происходит при повороте ствола аппарата. Дождевальный аппарат работает следующим образом. Вода из трубопровода по стояку, на котором закреплен дождевальный аппарат с помощью втулки 1, направляется в коромысловый механизм поворота ствола и одновременно по стволу 3 к сменному соплу 4, имеющего сменный конус 5, который в зависимости от занимаемого положения внутри сопла 4, уменьшает или увеличивает проходное сечение отверстия сопла, и тем самым регулирует радиус полива аппарата. Коромысловый механизм поворота ствола,осуществляя поворот ствола 3 на определенный угол, обеспечивает контакт дисков 14 с фрикционной дорожкой 16. Продолжительность их контакта должна соответствовать одному угловому повороту ствола аппарата. За период контакта копир 12 также сделает один угловой поворот. Находящийся в постоянном контакте с копиром, за счет пружины 10, ролик обкатывается по копиру и перемещает стержень конусного регулятора расхода воды 6 с конусом 5, выдвигая его из сопла или вдвигая его внутрь и тем самым уменьшая или увеличивая радиус полива. Положение ролика на копире сохраняется до следующего контакта дисков 14 с фрикционной дорожкой 16, т.е. радиус полива сохраняется на протяжении одного полного поворота ствола. При повторном контакте дисков 14 с фрикционной дорожкой 16 копир вновь поворачивается и происходит изменение радиуса полива, которое сохраняется также на протяжении одного полного оборота ствола. Далее процесс повторяется. Радиус полива изменяется от минимального до максимального через каждые 90 поворота копира. Таким образом один полный оборот копира (360) обеспечивает изменение радиуса полива от минимального до максимального четырежды. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Дождевальный аппарат, включающий ствол с конусным регулятором расхода воды, установленный внутри по оси ствола, и механизм поворота ствола, отличающийся тем, что он дополнительно содержит фрикционную дорожку на опоре, диски, копир, ось на кронштейн - втулке и ролик, установленный на заднем конце стержня регулятора расхода воды.
