Дождевальный аппарат

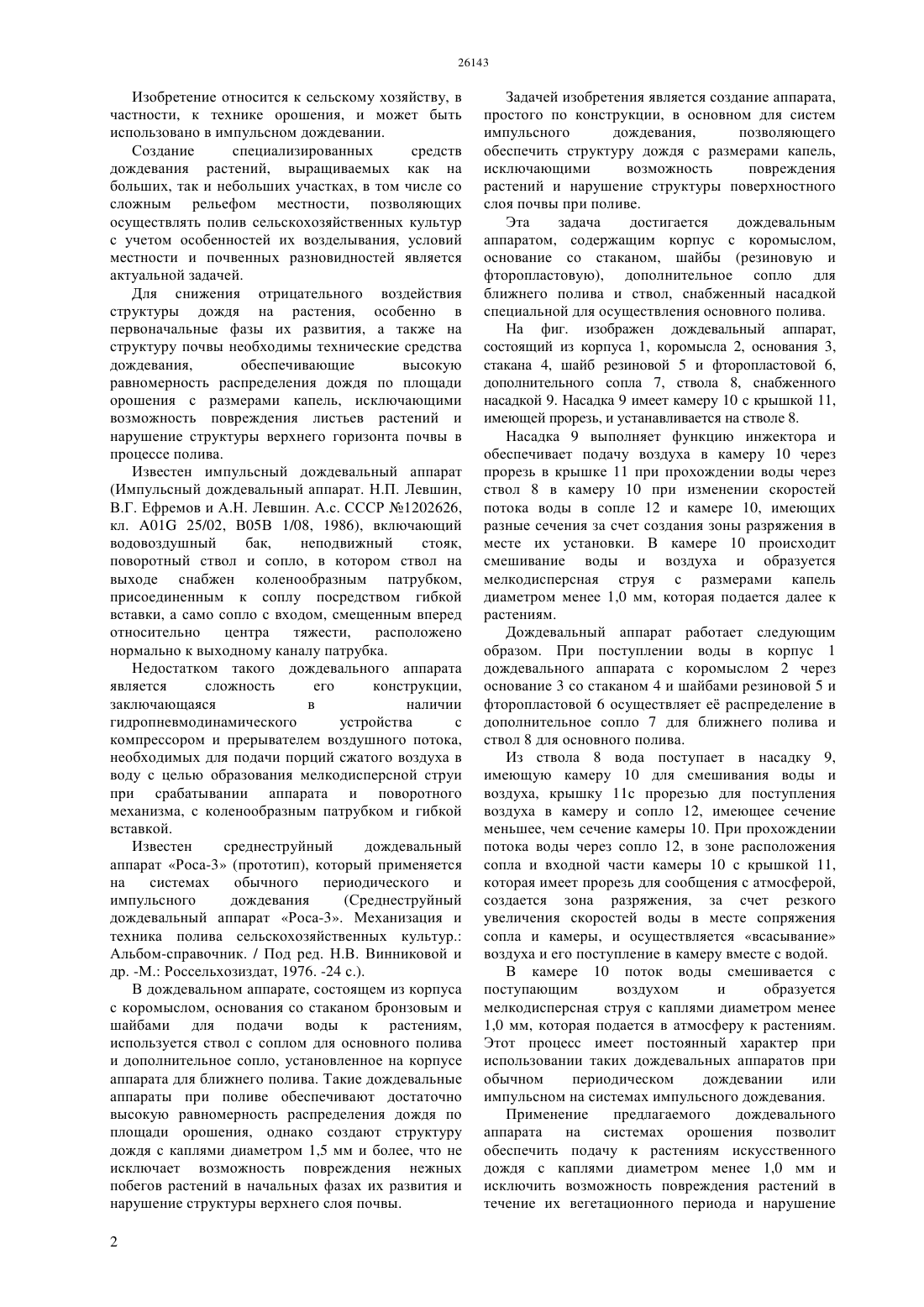

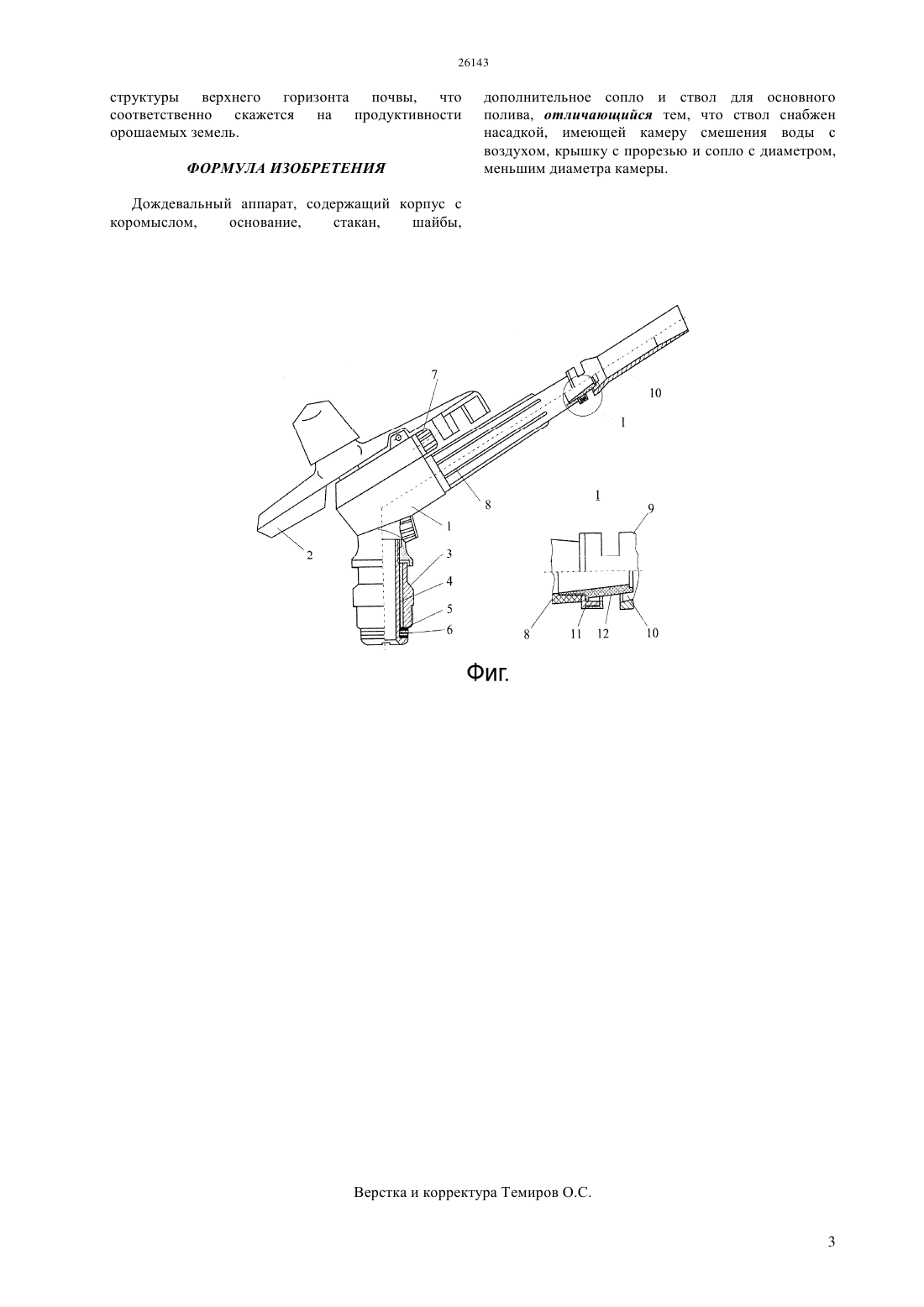

(51) 01 25/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Под ред. Винниковой Н.В. и др. -М Россельхозиздат,1976, с. 24(57) Изобретение относится к сельскому хозяйству,в частности, к технике орошения, и может быть использовано в импульсном дождевании. Сущность изобретения в том, что в дождевальном аппарате, состоящем из корпуса с коромыслом,основания,стакана,шайб,дополнительного сопла и ствола для основного полива, для улучшения качества дождя, ствол снабжен насадкой, имеющей камеру смешения воды с воздухом, крышку с прорезью и сопло с диаметром, меньшим диаметра камеры смешения.(72) Жарков Вячеслав Антонович Калашников Александр Афанасьевич Джумабеков Абдуахат Абдурашевич Гричаная Татьяна Сергеевна Ангольд Елена Владимировна Кандрин Николай Ильич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт водного хозяйства(56) Механизация и техника полива сельскохозяйственных культур. Альбом-справочник / Изобретение относится к сельскому хозяйству, в частности, к технике орошения, и может быть использовано в импульсном дождевании. Создание специализированных средств дождевания растений, выращиваемых как на больших, так и небольших участках, в том числе со сложным рельефом местности, позволяющих осуществлять полив сельскохозяйственных культур с учетом особенностей их возделывания, условий местности и почвенных разновидностей является актуальной задачей. Для снижения отрицательного воздействия структуры дождя на растения, особенно в первоначальные фазы их развития, а также на структуру почвы необходимы технические средства дождевания,обеспечивающие высокую равномерность распределения дождя по площади орошения с размерами капель, исключающими возможность повреждения листьев растений и нарушение структуры верхнего горизонта почвы в процессе полива. Известен импульсный дождевальный аппарат(Импульсный дождевальный аппарат. Н.П. Левшин,В.Г. Ефремов и А.Н. Левшин. А.с. СССР 1202626,кл. 01 25/02, В 05 В 1/08, 1986), включающий водовоздушный бак,неподвижный стояк,поворотный ствол и сопло, в котором ствол на выходе снабжен коленообразным патрубком,присоединенным к соплу посредством гибкой вставки, а само сопло с входом, смещенным вперед относительно центра тяжести,расположено нормально к выходному каналу патрубка. Недостатком такого дождевального аппарата является сложность его конструкции,заключающаяся в наличии гидропневмодинамического устройства с компрессором и прерывателем воздушного потока,необходимых для подачи порций сжатого воздуха в воду с целью образования мелкодисперсной струи при срабатывании аппарата и поворотного механизма, с коленообразным патрубком и гибкой вставкой. Известен среднеструйный дождевальный аппарат Роса-3 (прототип), который применяется на системах обычного периодического и импульсного дождевания(Среднеструйный дождевальный аппарат Роса-3. Механизация и техника полива сельскохозяйственных культур. Альбом-справочник. / Под ред. Н.В. Винниковой и др. -М. Россельхозиздат, 1976. -24 с.). В дождевальном аппарате, состоящем из корпуса с коромыслом, основания со стаканом бронзовым и шайбами для подачи воды к растениям,используется ствол с соплом для основного полива и дополнительное сопло, установленное на корпусе аппарата для ближнего полива. Такие дождевальные аппараты при поливе обеспечивают достаточно высокую равномерность распределения дождя по площади орошения, однако создают структуру дождя с каплями диаметром 1,5 мм и более, что не исключает возможность повреждения нежных побегов растений в начальных фазах их развития и нарушение структуры верхнего слоя почвы. 2 Задачей изобретения является создание аппарата,простого по конструкции, в основном для систем импульсного дождевания,позволяющего обеспечить структуру дождя с размерами капель,исключающими возможность повреждения растений и нарушение структуры поверхностного слоя почвы при поливе. Эта задача достигается дождевальным аппаратом, содержащим корпус с коромыслом,основание со стаканом, шайбы (резиновую и фторопластовую), дополнительное сопло для ближнего полива и ствол, снабженный насадкой специальной для осуществления основного полива. На фиг. изображен дождевальный аппарат,состоящий из корпуса 1, коромысла 2, основания 3,стакана 4, шайб резиновой 5 и фторопластовой 6,дополнительного сопла 7, ствола 8, снабженного насадкой 9. Насадка 9 имеет камеру 10 с крышкой 11,имеющей прорезь, и устанавливается на стволе 8. Насадка 9 выполняет функцию инжектора и обеспечивает подачу воздуха в камеру 10 через прорезь в крышке 11 при прохождении воды через ствол 8 в камеру 10 при изменении скоростей потока воды в сопле 12 и камере 10, имеющих разные сечения за счет создания зоны разряжения в месте их установки. В камере 10 происходит смешивание воды и воздуха и образуется мелкодисперсная струя с размерами капель диаметром менее 1,0 мм, которая подается далее к растениям. Дождевальный аппарат работает следующим образом. При поступлении воды в корпус 1 дождевального аппарата с коромыслом 2 через основание 3 со стаканом 4 и шайбами резиновой 5 и фторопластовой 6 осуществляет е распределение в дополнительное сопло 7 для ближнего полива и ствол 8 для основного полива. Из ствола 8 вода поступает в насадку 9,имеющую камеру 10 для смешивания воды и воздуха, крышку 11 с прорезью для поступления воздуха в камеру и сопло 12, имеющее сечение меньшее, чем сечение камеры 10. При прохождении потока воды через сопло 12, в зоне расположения сопла и входной части камеры 10 с крышкой 11,которая имеет прорезь для сообщения с атмосферой,создается зона разряжения, за счет резкого увеличения скоростей воды в месте сопряжения сопла и камеры, и осуществляется всасывание воздуха и его поступление в камеру вместе с водой. В камере 10 поток воды смешивается с поступающим воздухом и образуется мелкодисперсная струя с каплями диаметром менее 1,0 мм, которая подается в атмосферу к растениям. Этот процесс имеет постоянный характер при использовании таких дождевальных аппаратов при обычном периодическом дождевании или импульсном на системах импульсного дождевания. Применение предлагаемого дождевального аппарата на системах орошения позволит обеспечить подачу к растениям искусственного дождя с каплями диаметром менее 1,0 мм и исключить возможность повреждения растений в течение их вегетационного периода и нарушение структуры верхнего горизонта почвы, что соответственно скажется на продуктивности орошаемых земель. ФОРМУЛА ИЗОБРЕТЕНИЯ дополнительное сопло и ствол для основного полива, отличающийся тем, что ствол снабжен насадкой, имеющей камеру смешения воды с воздухом, крышку с прорезью и сопло с диаметром,меньшим диаметра камеры.
