Пневмоинерционный сепаратор с барабанным отделителем крупной примеси

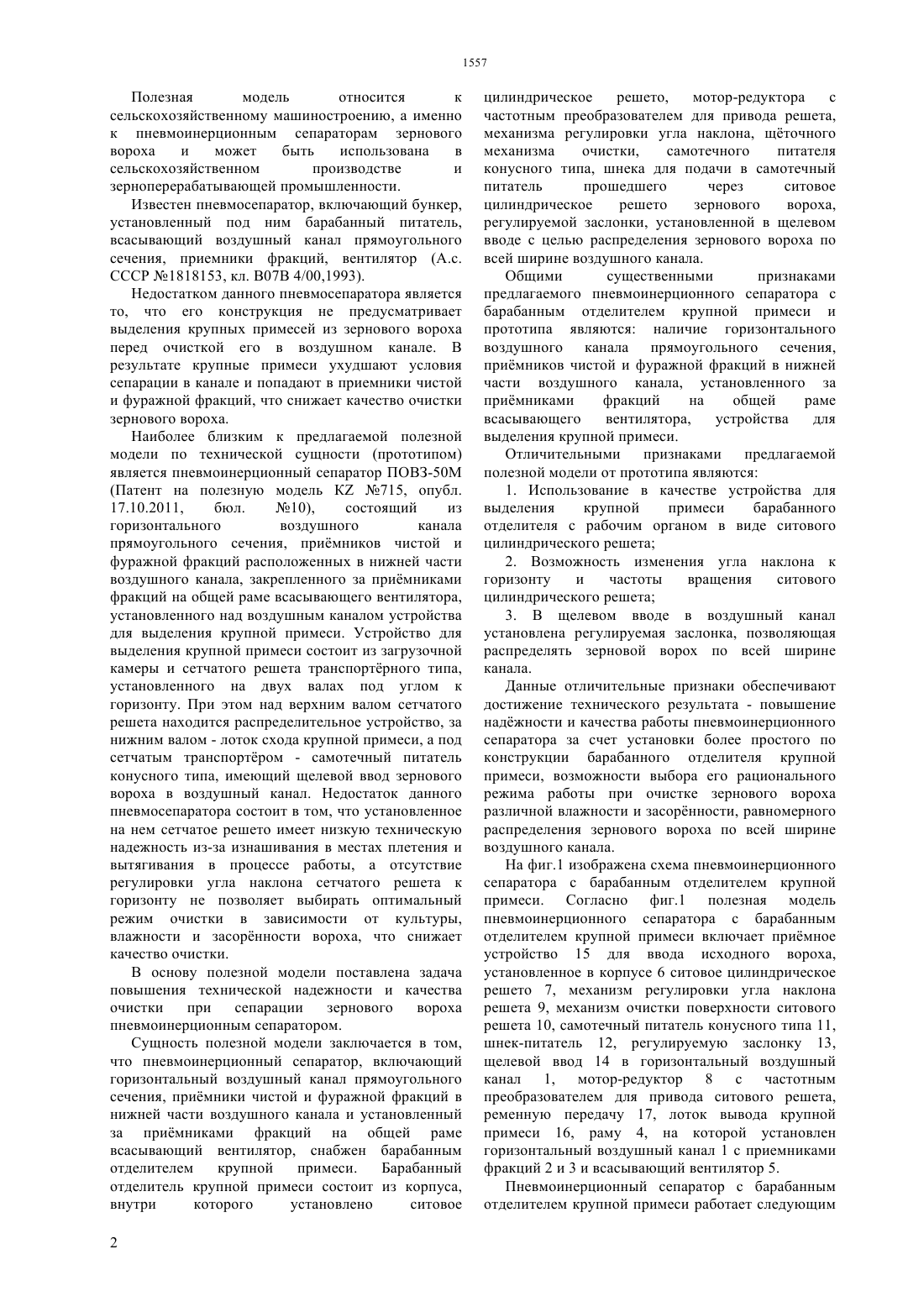

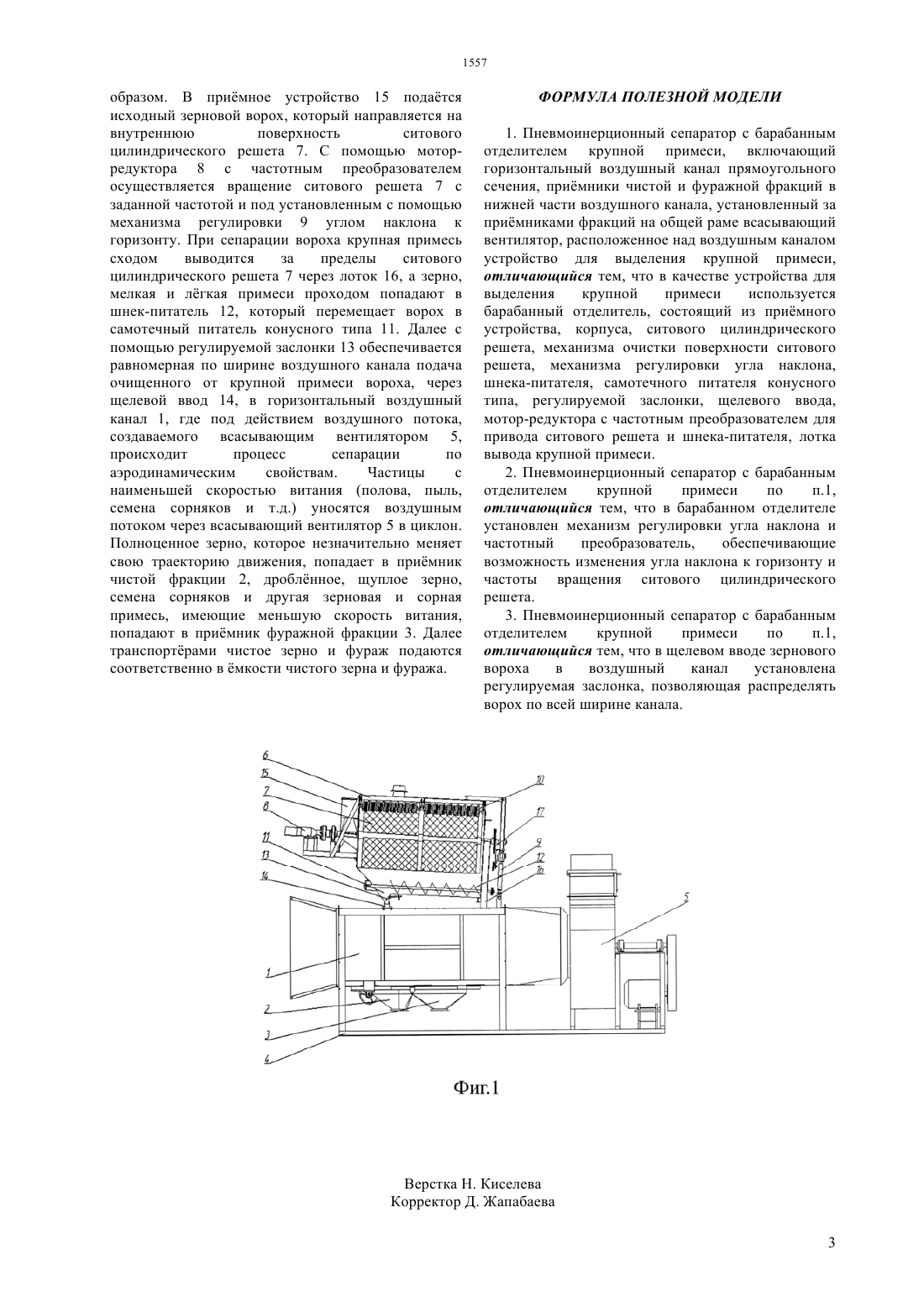

(51) 07 4/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ примеси 16, раму 4, на которой установлен горизонтальный воздушный канал 1 с приемниками фракций 2 и 3 и всасывающий вентилятор 5 (фиг.1). Сущность полезной модели заключается в том,что пневмоинерционный сепаратор, включающий горизонтальный воздушный канал прямоугольного сечения, примники чистой и фуражной фракций в нижней части воздушного канала и установленный за примниками фракций на общей раме всасывающий вентилятор, снабжен барабанным отделителем крупной примеси. Барабанный отделитель крупной примеси состоит из корпуса,внутри которого установлено ситовое цилиндрическое решето,мотор-редуктора с частотным преобразователем для привода решета,механизма регулировки угла наклона, щточного механизма очистки,самотечного питателя конусного типа, шнека для подачи в самотечный питатель прошедшего через ситовое цилиндрическое решето зернового вороха,регулируемой заслонки, установленной в щелевом вводе с целью распределения зернового вороха по всей ширине воздушного канала. Использование полезной модели позволяет получить технический результат - повышение наджности и качества работы пневмоинерционного сепаратора за счет установки более простого по конструкции барабанного отделителя крупной примеси, возможности выбора его рационального режима работы при очистке зернового вороха различной влажности и засорнности, равномерного распределения зернового вороха по всей ширине воздушного канала.(72) Астафьев Владимир Леонидович Шипотько Виктор Николаевич Бирюков Николай Михайлович Семибаламут Александр Викторович Мамедов Микаил Мурад оглы(73) Товарищества с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(54) ПНЕВМОИНЕРЦИОННЫЙ СЕПАРАТОР С БАРАБАННЫМ ОТДЕЛИТЕЛЕМ КРУПНОЙ ПРИМЕСИ(57) Полезная модель относится к сельскохозяйственному машиностроению, а именно к пневмоинерционным сепараторам зернового вороха и может быть использована в сельскохозяйственном производстве и зерноперерабатывающей промышленности. Пневмоинерционный сепаратор с барабанным отделителем крупной примеси включает примное устройство 15 для ввода исходного вороха,установленное в корпусе 6 ситовое цилиндрическое решето 7, механизм регулировки угла наклона решета 9, механизм очистки поверхности ситового решета 10, самотечный питатель конусного типа 11,шнек-питатель 12, регулируемую заслонку 13,щелевой ввод 14 в горизонтальный воздушный канал 1, мотор-редуктор 8 с частотным преобразователем для привода ситового решета,ременную передачу 17, лоток вывода крупной Полезная модель относится к сельскохозяйственному машиностроению, а именно к пневмоинерционным сепараторам зернового вороха и может быть использована в сельскохозяйственном производстве и зерноперерабатывающей промышленности. Известен пневмосепаратор, включающий бункер,установленный под ним барабанный питатель,всасывающий воздушный канал прямоугольного сечения, приемники фракций, вентилятор (А.с. СССР 1818153, кл. В 07 В 4/00,1993). Недостатком данного пневмосепаратора является то, что его конструкция не предусматривает выделения крупных примесей из зернового вороха перед очисткой его в воздушном канале. В результате крупные примеси ухудшают условия сепарации в канале и попадают в приемники чистой и фуражной фракций, что снижает качество очистки зернового вороха. Наиболее близким к предлагаемой полезной модели по технической сущности (прототипом) является пневмоинерционный сепаратор ПОВЗ-50 М(Патент на полезную модель К 715, опубл. 17.10.2011,бюл. 10),состоящий из горизонтального воздушного канала прямоугольного сечения, примников чистой и фуражной фракций расположенных в нижней части воздушного канала, закрепленного за примниками фракций на общей раме всасывающего вентилятора,установленного над воздушным каналом устройства для выделения крупной примеси. Устройство для выделения крупной примеси состоит из загрузочной камеры и сетчатого решета транспортрного типа,установленного на двух валах под углом к горизонту. При этом над верхним валом сетчатого решета находится распределительное устройство, за нижним валом - лоток схода крупной примеси, а под сетчатым транспортром - самотечный питатель конусного типа, имеющий щелевой ввод зернового вороха в воздушный канал. Недостаток данного пневмосепаратора состоит в том, что установленное на нем сетчатое решето имеет низкую техническую надежность из-за изнашивания в местах плетения и вытягивания в процессе работы, а отсутствие регулировки угла наклона сетчатого решета к горизонту не позволяет выбирать оптимальный режим очистки в зависимости от культуры,влажности и засорнности вороха, что снижает качество очистки. В основу полезной модели поставлена задача повышения технической надежности и качества очистки при сепарации зернового вороха пневмоинерционным сепаратором. Сущность полезной модели заключается в том,что пневмоинерционный сепаратор, включающий горизонтальный воздушный канал прямоугольного сечения, примники чистой и фуражной фракций в нижней части воздушного канала и установленный за примниками фракций на общей раме всасывающий вентилятор, снабжен барабанным отделителем крупной примеси. Барабанный отделитель крупной примеси состоит из корпуса,внутри которого установлено ситовое 2 цилиндрическое решето,мотор-редуктора с частотным преобразователем для привода решета,механизма регулировки угла наклона, щточного механизма очистки,самотечного питателя конусного типа, шнека для подачи в самотечный питатель прошедшего через ситовое цилиндрическое решето зернового вороха,регулируемой заслонки, установленной в щелевом вводе с целью распределения зернового вороха по всей ширине воздушного канала. Общими существенными признаками предлагаемого пневмоинерционного сепаратора с барабанным отделителем крупной примеси и прототипа являются наличие горизонтального воздушного канала прямоугольного сечения,примников чистой и фуражной фракций в нижней части воздушного канала, установленного за примниками фракций на общей раме всасывающего вентилятора,устройства для выделения крупной примеси. Отличительными признаками предлагаемой полезной модели от прототипа являются 1. Использование в качестве устройства для выделения крупной примеси барабанного отделителя с рабочим органом в виде ситового цилиндрического решета 2. Возможность изменения угла наклона к горизонту и частоты вращения ситового цилиндрического решета 3. В щелевом вводе в воздушный канал установлена регулируемая заслонка, позволяющая распределять зерновой ворох по всей ширине канала. Данные отличительные признаки обеспечивают достижение технического результата - повышение наджности и качества работы пневмоинерционного сепаратора за счет установки более простого по конструкции барабанного отделителя крупной примеси, возможности выбора его рационального режима работы при очистке зернового вороха различной влажности и засорнности, равномерного распределения зернового вороха по всей ширине воздушного канала. На фиг.1 изображена схема пневмоинерционного сепаратора с барабанным отделителем крупной примеси. Согласно фиг.1 полезная модель пневмоинерционного сепаратора с барабанным отделителем крупной примеси включает примное устройство 15 для ввода исходного вороха,установленное в корпусе 6 ситовое цилиндрическое решето 7, механизм регулировки угла наклона решета 9, механизм очистки поверхности ситового решета 10, самотечный питатель конусного типа 11,шнек-питатель 12, регулируемую заслонку 13,щелевой ввод 14 в горизонтальный воздушный канал 1, мотор-редуктор 8 с частотным преобразователем для привода ситового решета,ременную передачу 17, лоток вывода крупной примеси 16, раму 4, на которой установлен горизонтальный воздушный канал 1 с приемниками фракций 2 и 3 и всасывающий вентилятор 5. Пневмоинерционный сепаратор с барабанным отделителем крупной примеси работает следующим образом. В примное устройство 15 податся исходный зерновой ворох, который направляется на внутреннюю поверхность ситового цилиндрического решета 7. С помощью моторредуктора 8 с частотным преобразователем осуществляется вращение ситового решета 7 с заданной частотой и под установленным с помощью механизма регулировки 9 углом наклона к горизонту. При сепарации вороха крупная примесь сходом выводится за пределы ситового цилиндрического решета 7 через лоток 16, а зерно,мелкая и лгкая примеси проходом попадают в шнек-питатель 12, который перемещает ворох в самотечный питатель конусного типа 11. Далее с помощью регулируемой заслонки 13 обеспечивается равномерная по ширине воздушного канала подача очищенного от крупной примеси вороха, через щелевой ввод 14, в горизонтальный воздушный канал 1, где под действием воздушного потока,создаваемого всасывающим вентилятором 5,происходит процесс сепарации по аэродинамическим свойствам. Частицы с наименьшей скоростью витания (полова, пыль,семена сорняков и т.д.) уносятся воздушным потоком через всасывающий вентилятор 5 в циклон. Полноценное зерно, которое незначительно меняет свою траекторию движения, попадает в примник чистой фракции 2, дроблнное, щуплое зерно,семена сорняков и другая зерновая и сорная примесь, имеющие меньшую скорость витания,попадают в примник фуражной фракции 3. Далее транспортрами чистое зерно и фураж подаются соответственно в мкости чистого зерна и фуража. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Пневмоинерционный сепаратор с барабанным отделителем крупной примеси, включающий горизонтальный воздушный канал прямоугольного сечения, примники чистой и фуражной фракций в нижней части воздушного канала, установленный за примниками фракций на общей раме всасывающий вентилятор, расположенное над воздушным каналом устройство для выделения крупной примеси,отличающийся тем, что в качестве устройства для выделения крупной примеси используется барабанный отделитель, состоящий из примного устройства, корпуса, ситового цилиндрического решета, механизма очистки поверхности ситового решета, механизма регулировки угла наклона,шнека-питателя, самотечного питателя конусного типа, регулируемой заслонки, щелевого ввода,мотор-редуктора с частотным преобразователем для привода ситового решета и шнека-питателя, лотка вывода крупной примеси. 2. Пневмоинерционный сепаратор с барабанным отделителем крупной примеси по п.1,отличающийся тем, что в барабанном отделителе установлен механизм регулировки угла наклона и частотный преобразователь,обеспечивающие возможность изменения угла наклона к горизонту и частоты вращения ситового цилиндрического решета. 3. Пневмоинерционный сепаратор с барабанным отделителем крупной примеси по п.1,отличающийся тем, что в щелевом вводе зернового вороха в воздушный канал установлена регулируемая заслонка, позволяющая распределять ворох по всей ширине канала.
