Пневмоинерционный сепаратор

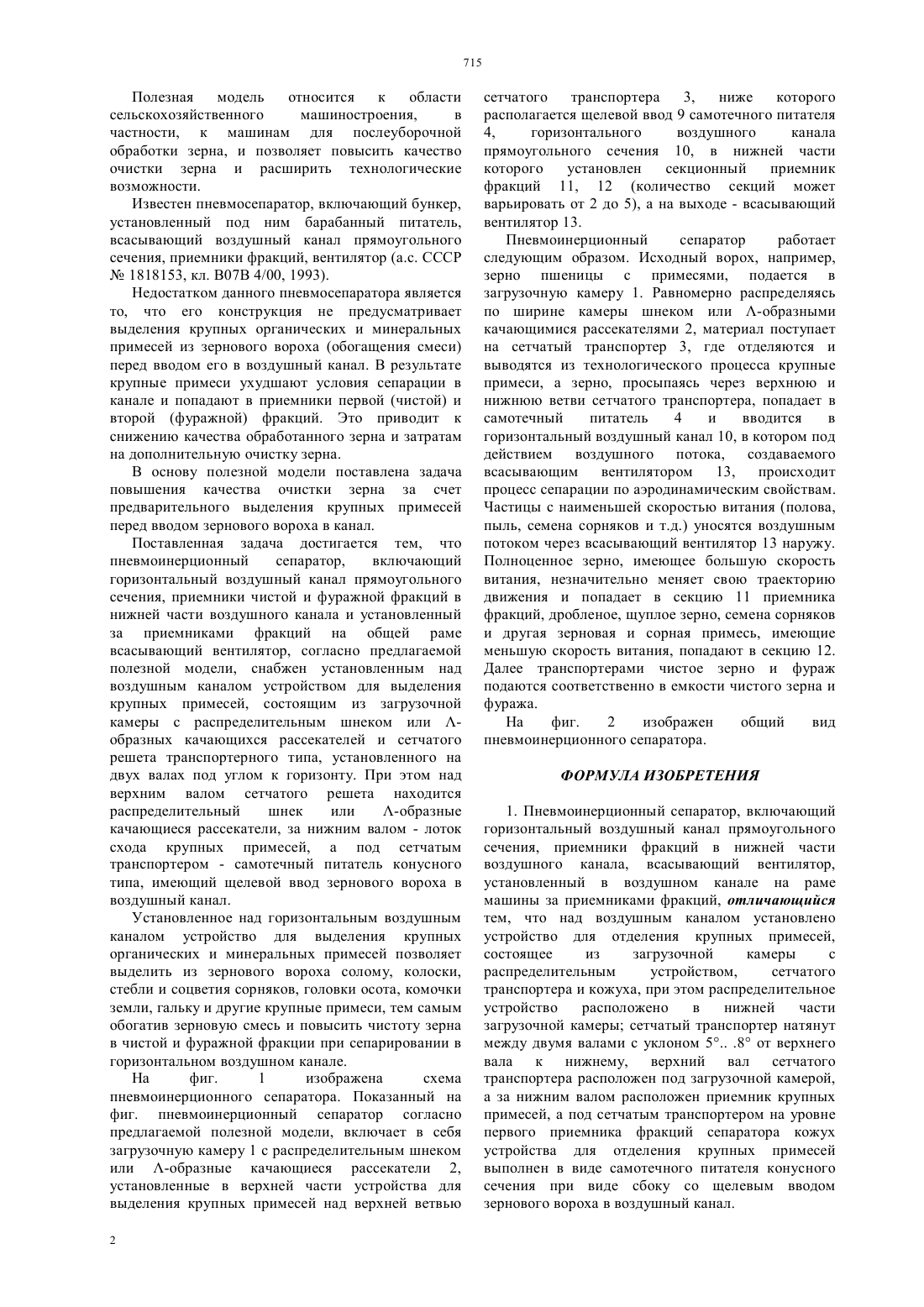

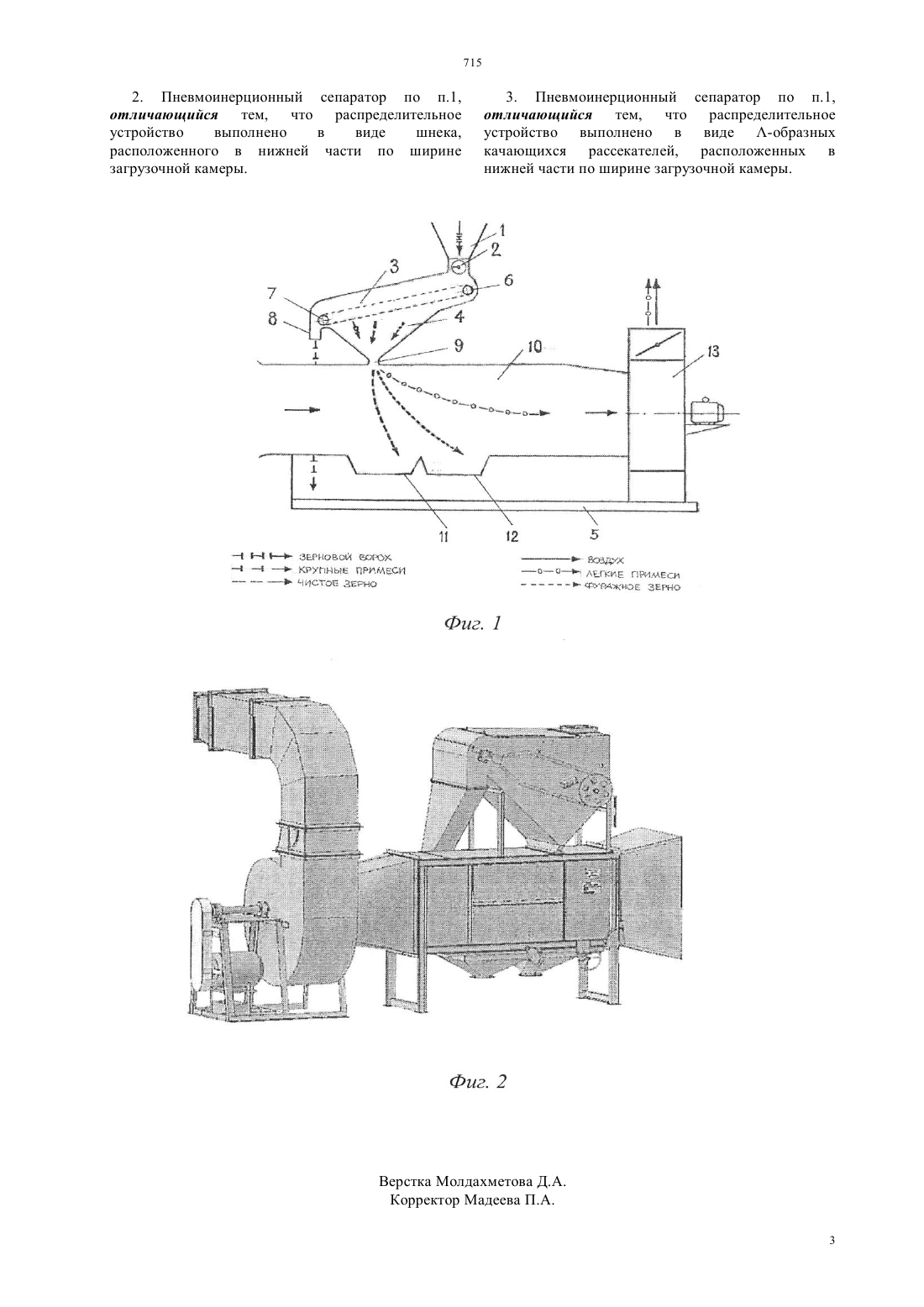

(51) 07 4/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ устройством для выделения крупных примесей,состоящим из загрузочной камеры с распределительным шнеком и сетчатого решета транспортерного типа, установленного на двух валах под углом к горизонту. При этом над верхним валом сетчатого решета находится распределительный шнек или-образные качающиеся рассекатели, за нижним валом - лоток схода крупных примесей, а под сетчатым транспортером -самотечный питатель конусного типа, имеющий щелевой ввод зернового вороха в воздушный канал. Установленное над горизонтальным воздушным каналом устройство для выделения крупных органических и минеральных примесей позволяет выделить из зернового вороха солому, колоски,стебли и соцветия сорняков, головки осота, комочки земли, гальку и другие крупные примеси, тем самым обогатив зерновую смесь и повысить чистоту зерна в чистой и фуражной фракции при сепарировании в горизонтальном воздушном канале. Сущность - с целью повышения качества очистки зерна, уменьшения металлоемкости,упрощения конструкции пневмоинерционный сепаратор снабжен устройством для отделения крупных примесей.(72) Астафьев Владимир Леонидович Мамедов Микаэл Мурад-оглы Щербаков Александр Михайлович Лежнев Юрий Федорович Бирюков Николой Михайлович Шипотько Виктор Николаевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(57) Полезная модель относится к области сельскохозяйственного машиностроения,в частности, к машинам для послеуборочной обработки зерна. Цель - повышение качества очистки зерна. Пневмоинерционный сепаратор состоит из горизонтального воздушного канала прямоугольного сечения, приемников чистой и фуражной фракций в нижней части воздушного канала и установленного за приемниками фракций на общей раме всасывающего вентилятора, согласно предлагаемой полезной модели снабжен установленным над воздушным каналом Полезная модель относится к области сельскохозяйственного машиностроения,в частности, к машинам для послеуборочной обработки зерна, и позволяет повысить качество очистки зерна и расширить технологические возможности. Известен пневмосепаратор, включающий бункер,установленный под ним барабанный питатель,всасывающий воздушный канал прямоугольного сечения, приемники фракций, вентилятор (а.с. СССР 1818153, кл. В 07 В 4/00, 1993). Недостатком данного пневмосепаратора является то, что его конструкция не предусматривает выделения крупных органических и минеральных примесей из зернового вороха (обогащения смеси) перед вводом его в воздушный канал. В результате крупные примеси ухудшают условия сепарации в канале и попадают в приемники первой (чистой) и второй (фуражной) фракций. Это приводит к снижению качества обработанного зерна и затратам на дополнительную очистку зерна. В основу полезной модели поставлена задача повышения качества очистки зерна за счет предварительного выделения крупных примесей перед вводом зернового вороха в канал. Поставленная задача достигается тем, что пневмоинерционный сепаратор,включающий горизонтальный воздушный канал прямоугольного сечения, приемники чистой и фуражной фракций в нижней части воздушного канала и установленный за приемниками фракций на общей раме всасывающий вентилятор, согласно предлагаемой полезной модели, снабжен установленным над воздушным каналом устройством для выделения крупных примесей, состоящим из загрузочной камеры с распределительным шнеком или образных качающихся рассекателей и сетчатого решета транспортерного типа, установленного на двух валах под углом к горизонту. При этом над верхним валом сетчатого решета находится распределительный шнек или-образные качающиеся рассекатели, за нижним валом - лоток схода крупных примесей, а под сетчатым транспортером - самотечный питатель конусного типа, имеющий щелевой ввод зернового вороха в воздушный канал. Установленное над горизонтальным воздушным каналом устройство для выделения крупных органических и минеральных примесей позволяет выделить из зернового вороха солому, колоски,стебли и соцветия сорняков, головки осота, комочки земли, гальку и другие крупные примеси, тем самым обогатив зерновую смесь и повысить чистоту зерна в чистой и фуражной фракции при сепарировании в горизонтальном воздушном канале. На фиг. 1 изображена схема пневмоинерционного сепаратора. Показанный на фиг. пневмоинерционный сепаратор согласно предлагаемой полезной модели, включает в себя загрузочную камеру 1 с распределительным шнеком или -образные качающиеся рассекатели 2,установленные в верхней части устройства для выделения крупных примесей над верхней ветвью 2 сетчатого транспортера 3,ниже которого располагается щелевой ввод 9 самотечного питателя 4,горизонтального воздушного канала прямоугольного сечения 10, в нижней части которого установлен секционный приемник фракций 11, 12 (количество секций может варьировать от 2 до 5), а на выходе - всасывающий вентилятор 13. Пневмоинерционный сепаратор работает следующим образом. Исходный ворох, например,зерно пшеницы с примесями, подается в загрузочную камеру 1. Равномерно распределяясь по ширине камеры шнеком или -образными качающимися рассекателями 2, материал поступает на сетчатый транспортер 3, где отделяются и выводятся из технологического процесса крупные примеси, а зерно, просыпаясь через верхнюю и нижнюю ветви сетчатого транспортера, попадает в самотечный питатель 4 и вводится в горизонтальный воздушный канал 10, в котором под действием воздушного потока, создаваемого всасывающим вентилятором 13, происходит процесс сепарации по аэродинамическим свойствам. Частицы с наименьшей скоростью витания (полова,пыль, семена сорняков и т.д.) уносятся воздушным потоком через всасывающий вентилятор 13 наружу. Полноценное зерно, имеющее большую скорость витания, незначительно меняет свою траекторию движения и попадает в секцию 11 приемника фракций, дробленое, щуплое зерно, семена сорняков и другая зерновая и сорная примесь, имеющие меньшую скорость витания, попадают в секцию 12. Далее транспортерами чистое зерно и фураж подаются соответственно в емкости чистого зерна и фуража. На фиг. 2 изображен общий вид пневмоинерционного сепаратора. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пневмоинерционный сепаратор, включающий горизонтальный воздушный канал прямоугольного сечения, приемники фракций в нижней части воздушного канала, всасывающий вентилятор,установленный в воздушном канале на раме машины за приемниками фракций, отличающийся тем, что над воздушным каналом установлено устройство для отделения крупных примесей,состоящее из загрузочной камеры с распределительным устройством,сетчатого транспортера и кожуха, при этом распределительное устройство расположено в нижней части загрузочной камеры сетчатый транспортер натянут между двумя валами с уклоном 5 .8 от верхнего вала к нижнему, верхний вал сетчатого транспортера расположен под загрузочной камерой,а за нижним валом расположен приемник крупных примесей, а под сетчатым транспортером на уровне первого приемника фракций сепаратора кожух устройства для отделения крупных примесей выполнен в виде самотечного питателя конусного сечения при виде сбоку со щелевым вводом зернового вороха в воздушный канал. 2. Пневмоинерционный сепаратор по п.1,отличающийся тем, что распределительное устройство выполнено в виде шнека,расположенного в нижней части по ширине загрузочной камеры. 3. Пневмоинерционный сепаратор по п.1,отличающийся тем, что распределительное устройство выполнено в виде -образных качающихся рассекателей, расположенных в нижней части по ширине загрузочной камеры.
