Тепловая изоляция трубопровода

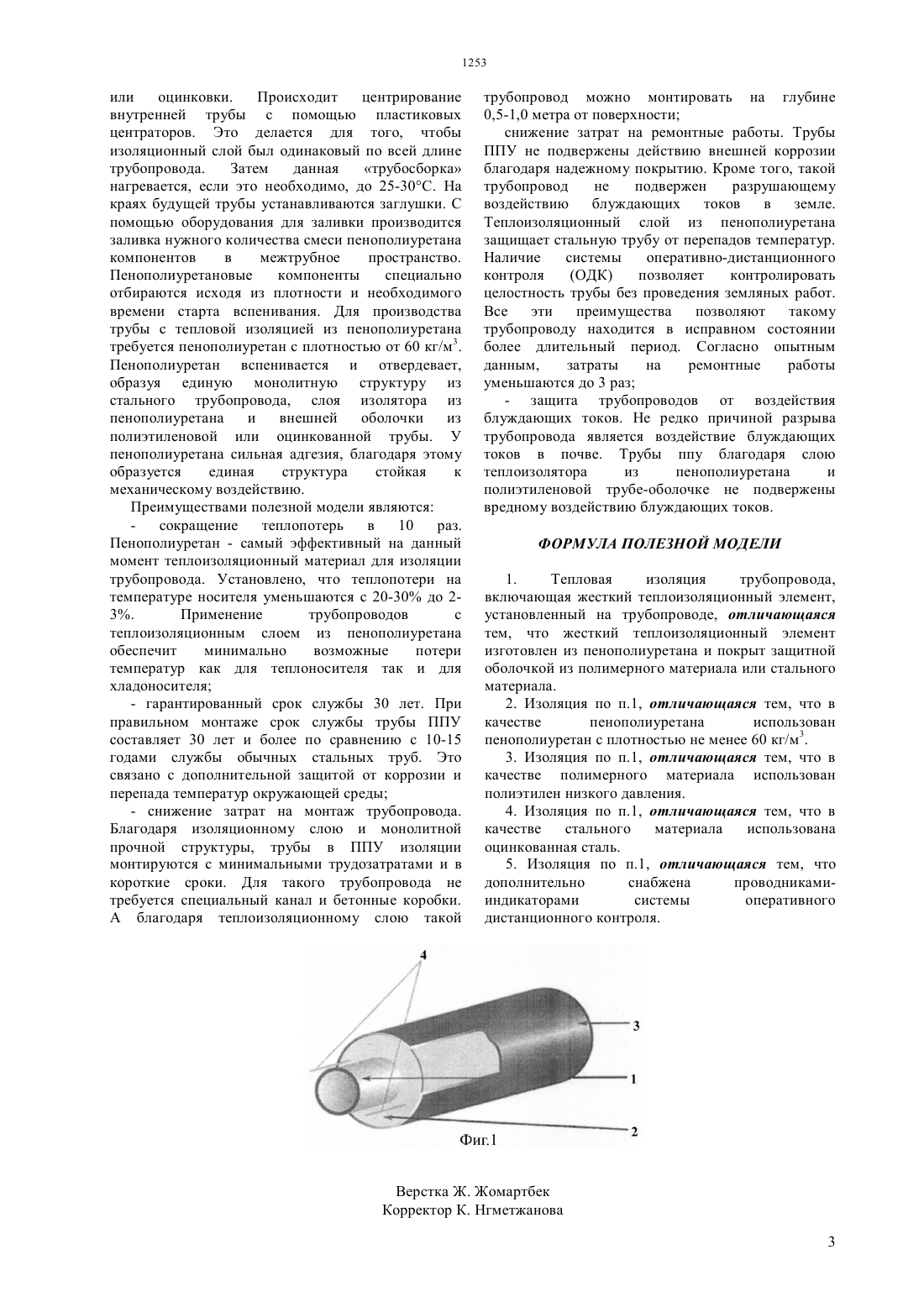

(51) 16 57/00 (2006.01) 16 59/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ ремонтные работы, надежная защита трубопроводов от воздействия блуждающих токов, коррозии, УФлучей. Это достигается тем, что в тепловой изоляции трубопровода,включающей жесткий теплоизоляционный элемент, установленный на трубопроводе, согласно полезной модели, жесткий теплоизоляционный элемент изготовлен из пенополиуретана и покрыт защитной оболочкой из полимерного материала или стального материала. В качестве пенополиуретана использован пенополиуретан с плотностью не менее 60 кг/м 3, в качестве полимерного материала использован полиэтилен низкого давления, в качестве стального материала использована оцинкованная сталь. Тепловая изоляция трубопровода дополнительно снабжена проводниками-индикаторами системы оперативного дистанционного контроля.(72) Бекбембетов Рустам Жумабаевич Жумагалиев Ербол Калибекович Идрисов Габдурашид Кабдыахметович(73) Товарищество с ограниченной ответственностью Казахстанский Трубный Завод(57) Полезная модель относится к строительству и может быть использована для транспортировки жидких теплоносителей, воды и нефтепродуктов. Техническим результатом является сокращение теплопотерь, увеличение срока эксплуатации трубопровода, снижение затрат на его монтаж и Полезная модель относится к строительству и может быть использовано для транспортировки жидких теплоносителей, воды и нефтепродуктов. Для тепловых сетей традиционно применяют трубы из углеродистой и низколегированной стали,в основном сварные, с продольным и спиральным швами. Стальные трубы, проложенные в бетонных каналах, и изолированные минеральной ватой,обладающей крайне низкими теплоизолирующими свойствами, даже при незначительном намокании, с отсутствующей антикоррозийной изоляцией,изношены в среднем на 70-80, местами аварийны и требуют немедленной замены. В лучшем случае данные трассы эффективно греют окружающий их воздух или грунт, а в худшем - просто текут,являются причиной перебоев в подаче тепла потребителю и требуют постоянного локального ремонта. В настоящее время тепловые сети РК характеризуются высокой степенью износа порядка 70-80, высокой аварийностью, а потери в тепловых сетях намного выше мировых показателей. Известна тепловая изоляция трубопровода,выбранная в качестве наиболее близкого аналога,содержащая жесткие секционные теплоизоляционные элементы, изготовленные из пористого материала,установленные на трубопроводе с образованием продольных и поперечных стыковочных швов, в котором между теплоизоляционными изделиями и поверхностью изолируемого трубопровода выполнена конвекционная полость, а в теле нижнего теплоизоляционного элемента выполнены соединяющие конвекционную полость с наружной поверхностью отверстия,заполненные паропроводящей теплоизоляцией, внутренний слой выполнен из термостойкого материала, а наружный слой - из влагостойкого материала, при этом толщина термостойкого слоя составляет 15-75 общей толщины изоляционного элемента/ЕА 018041 В 1, 30.05.2013 г./. Недостатком крепи является теплопотери в трубопроводах,недостаточно большой срок эксплуатации, высокие затраты на монтажные и ремонтные работы,ненадежная защита трубопроводов от воздействия блуждающих токов,коррозии, УФ-лучей. Задачей полезной модели является создание тепловой изоляции трубопровода с улучшенными характеристиками. Техническим результатом является сокращение теплопотерь, увеличение срока эксплуатации трубопровода, снижение затрат на его монтаж и ремонтные работы, надежная защита трубопроводов от воздействия блуждающих токов, коррозии, УФлучей. Это достигается тем, что в тепловой изоляции трубопровода,включающей жесткий теплоизоляционный элемент, установленный на трубопроводе, согласно полезной модели, жесткий теплоизоляционный элемент изготовлен из пенополиуретана и покрыт защитной оболочкой из полимерного материала или стального материала. 2 В качестве пенополиуретана использован пенополиуретан с плотностью не менее 60 кг/м 3, в качестве полимерного материала использован полиэтилен низкого давления, в качестве стального материала использована оцинкованная сталь. Тепловая изоляция трубопровода дополнительно снабжена проводниками-индикаторами системы оперативного дистанционного контроля. Изолированные пенополиуретаном трубы представляют собой жесткую конструкцию типа труба в трубе, состоящую из стальной (рабочей) трубы, теплоизолирующего слоя из жесткого пенополиуретана и внешней защитной оболочки из полиэтилена низкого давления или оцинкованной стали. Трубы с тепловой изоляцией из пенополиуретана разделяют на трубы для бесканальной подземной и надземной прокладки. Для подземной прокладки применяется предизолированный трубопровод с внешней оболочкой из полиэтиленовой трубы. Внешняя оболочка из полиэтилена надежно защищает такой трубопровод от коррозии, а слой пенополиуретана дает максимальную защиту от потерь тепла. Данный трубопровод отличается также тем, что монтируется без специальных каналов, нежели традиционно изолированный стальной. Ввиду этого сокращаются затраты на монтаж такого трубопровода и, что также не маловажно, сроки монтажа. Для надземной прокладки трубопровода с изоляцией из пенополиуретана применяют трубы, в котором вместо полиэтилена в качестве внешней оболочки используется менее дорогая оцинкованная сталь. Оцинкованная сталь надежно защищает тепловую изоляцию из пенополиуретана как от механических воздействий, так и от разрушающего для пенополиуретана действия ультрафиолетового излучения (солнечный свет). На фиг.1 изображена тепловая изоляция трубопровода. Тепловая изоляция трубопровода (1) включает жесткий теплоизоляционный элемент(2),установленный на трубопроводе (1), изготовленный из пенополиуретана с плотностью не менее 60 кг/м 3,и покрытый защитной оболочкой (3) из полиэтилена низкого давления или оцинкованной стали, а также дополнительно снабжена проводникамииндикаторами(4) системы оперативного дистанционного контроля. Полезная модель осуществляется следующим образом. Настоящая полезная модель поясняется конкретным примером,который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. Стальная труба предварительно проходит сушку и дробеметную очистку. Полиэтиленовая оболочка подвергается в процессе изготовления обработке коронным разрядом. Далее стальная труба помещается в оболочку из полиэтиленовой трубы или оцинковки. Происходит центрирование внутренней трубы с помощью пластиковых центраторов. Это делается для того, чтобы изоляционный слой был одинаковый по всей длине трубопровода. Затем данная трубосборка нагревается, если это необходимо, до 25-30 С. На краях будущей трубы устанавливаются заглушки. С помощью оборудования для заливки производится заливка нужного количества смеси пенополиуретана компонентов в межтрубное пространство. Пенополиуретановые компоненты специально отбираются исходя из плотности и необходимого времени старта вспенивания. Для производства трубы с тепловой изоляцией из пенополиуретана требуется пенополиуретан с плотностью от 60 кг/м 3. Пенополиуретан вспенивается и отвердевает,образуя единую монолитную структуру из стального трубопровода, слоя изолятора из пенополиуретана и внешней оболочки из полиэтиленовой или оцинкованной трубы. У пенополиуретана сильная адгезия, благодаря этому образуется единая структура стойкая к механическому воздействию. Преимуществами полезной модели являются сокращение теплопотерь в 10 раз. Пенополиуретан - самый эффективный на данный момент теплоизоляционный материал для изоляции трубопровода. Установлено, что теплопотери на температуре носителя уменьшаются с 20-30 до 23. Применение трубопроводов с теплоизоляционным слоем из пенополиуретана обеспечит минимально возможные потери температур как для теплоносителя так и для хладоносителя- гарантированный срок службы 30 лет. При правильном монтаже срок службы трубы ППУ составляет 30 лет и более по сравнению с 10-15 годами службы обычных стальных труб. Это связано с дополнительной защитой от коррозии и перепада температур окружающей среды- снижение затрат на монтаж трубопровода. Благодаря изоляционному слою и монолитной прочной структуры, трубы в ППУ изоляции монтируются с минимальными трудозатратами и в короткие сроки. Для такого трубопровода не требуется специальный канал и бетонные коробки. А благодаря теплоизоляционному слою такой трубопровод можно монтировать на глубине 0,5-1,0 метра от поверхности снижение затрат на ремонтные работы. Трубы ППУ не подвержены действию внешней коррозии благодаря надежному покрытию. Кроме того, такой трубопровод не подвержен разрушающему воздействию блуждающих токов в земле. Теплоизоляционный слой из пенополиуретана защищает стальную трубу от перепадов температур. Наличие системы оперативно-дистанционного контроля(ОДК) позволяет контролировать целостность трубы без проведения земляных работ. Все эти преимущества позволяют такому трубопроводу находится в исправном состоянии более длительный период. Согласно опытным данным,затраты на ремонтные работы уменьшаются до 3 раз- защита трубопроводов от воздействия блуждающих токов. Не редко причиной разрыва трубопровода является воздействие блуждающих токов в почве. Трубы ппу благодаря слою теплоизолятора из пенополиуретана и полиэтиленовой трубе-оболочке не подвержены вредному воздействию блуждающих токов. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Тепловая изоляция трубопровода,включающая жесткий теплоизоляционный элемент,установленный на трубопроводе, отличающаяся тем, что жесткий теплоизоляционный элемент изготовлен из пенополиуретана и покрыт защитной оболочкой из полимерного материала или стального материала. 2. Изоляция по п.1, отличающаяся тем, что в качестве пенополиуретана использован пенополиуретан с плотностью не менее 60 кг/м 3. 3. Изоляция по п.1, отличающаяся тем, что в качестве полимерного материала использован полиэтилен низкого давления. 4. Изоляция по п.1, отличающаяся тем, что в качестве стального материала использована оцинкованная сталь. 5. Изоляция по п.1, отличающаяся тем, что дополнительно снабжена проводникамииндикаторами системы оперативного дистанционного контроля.
