Механизированные подмости

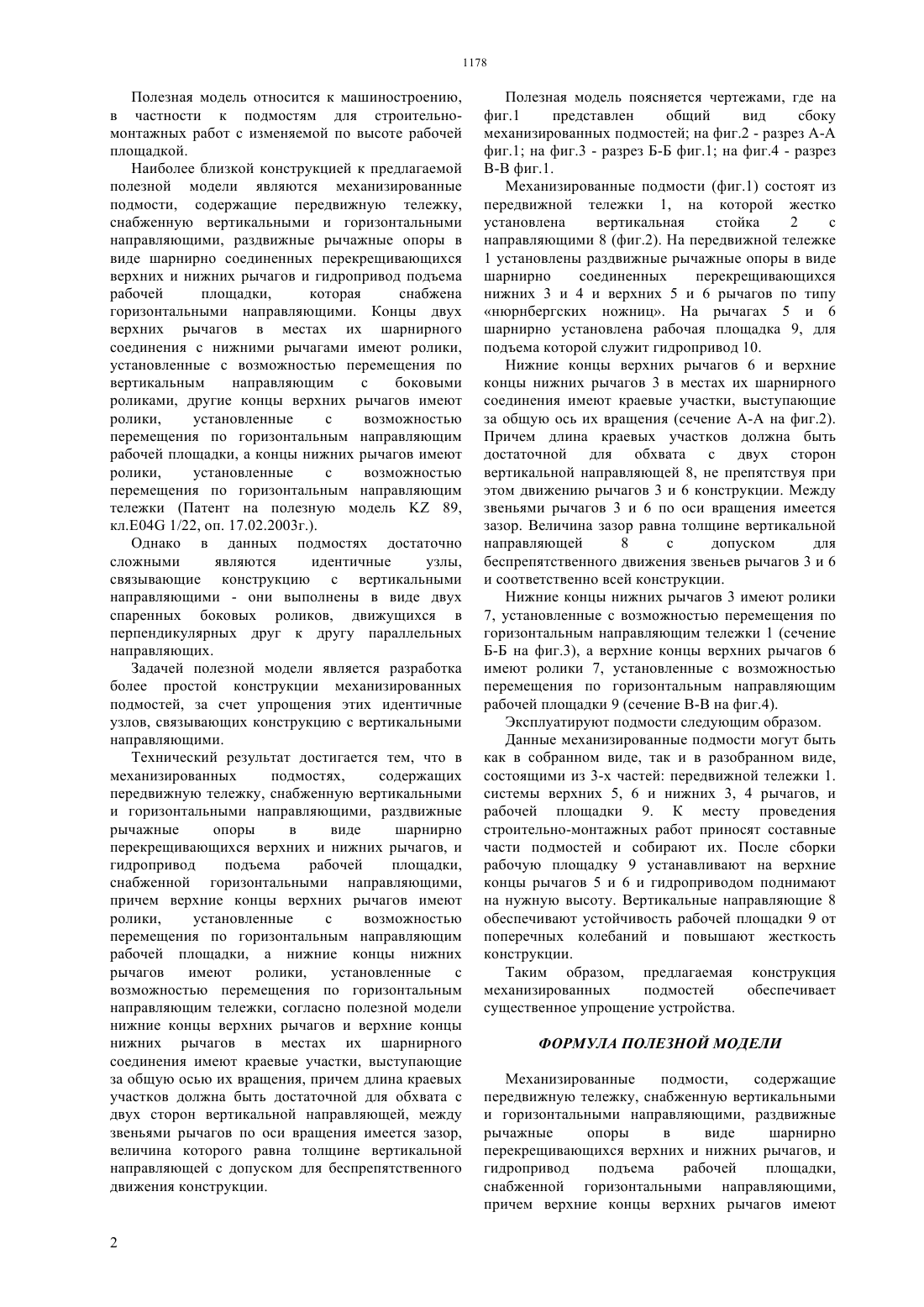

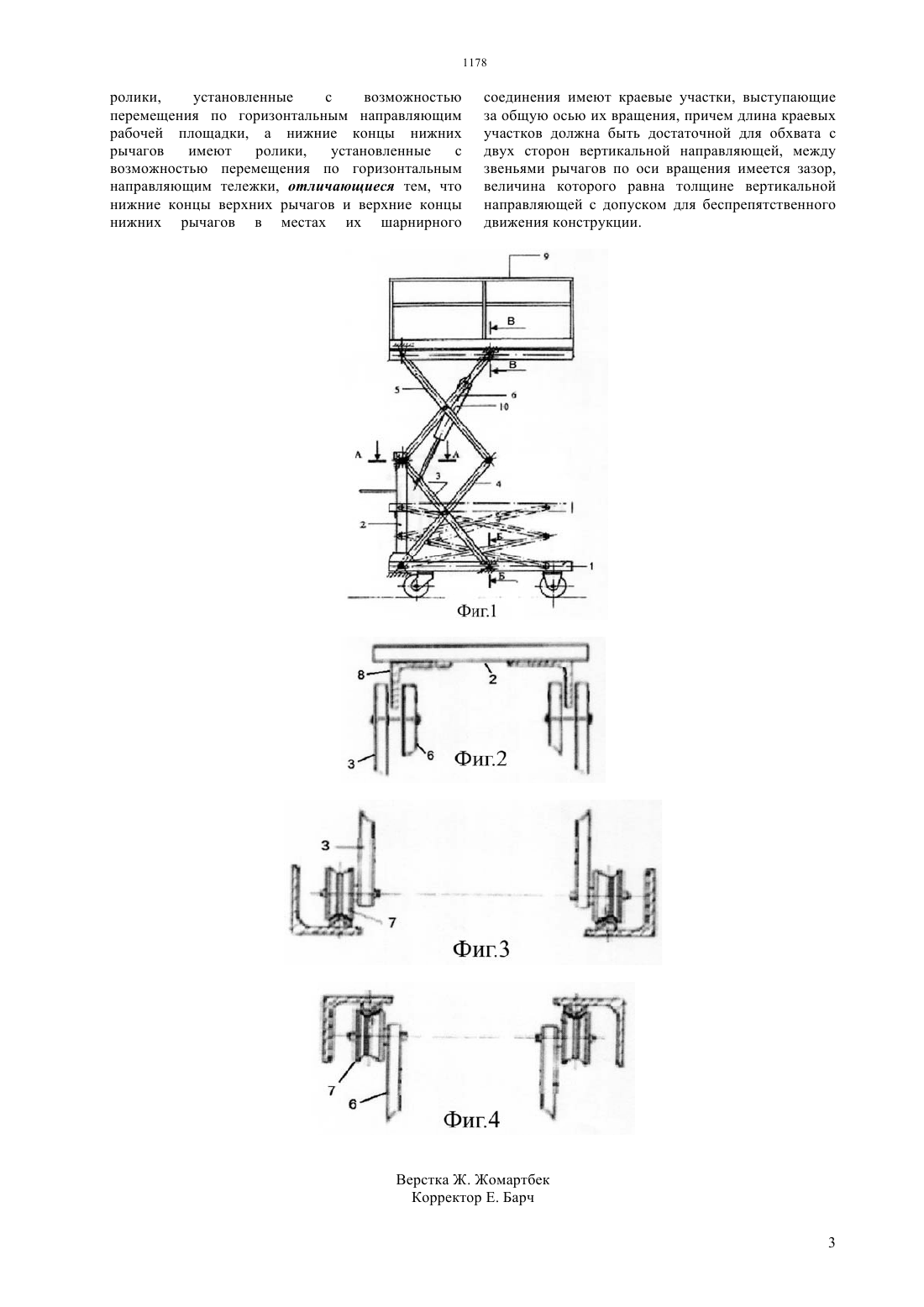

(51) 04 1/22 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ установленные с возможностью перемещения по горизонтальным направляющим рабочей площадки,а нижние концы нижних рычагов имеют ролики,установленные с возможностью перемещения по горизонтальным направляющим тележки. Отличительные особенности полезной модели заключаются в том, что нижние концы верхних рычагов и верхние концы нижних рычагов в местах их шарнирного соединения имеют краевые участки,выступающие за общую осью их вращения, причем длина краевых участков должна быть достаточной для обхвата с двух сторон вертикальной направляющей, между звеньями рычагов по оси вращения имеется зазор, величина которого равна толщине вертикальной направляющей с допуском для беспрепятственного движения конструкции. Это позволяет упростить конструкцию механизированных подмостей.(56) Патент на полезную модель РК 89,17.02.2003(57) Полезная модель относится к машиностроению, в частности к подмостям для строительно-монтажных работ с изменяемой по высоте рабочей площадкой. Механизированные подмости,содержат передвижную тележку, снабженную вертикальными и горизонтальными направляющими, раздвижные рычажные опоры в виде шарнирно перекрещивающихся верхних и нижних рычагов, и гидропривод подъема рабочей площадки,снабженной горизонтальными направляющими. Верхние концы верхних рычагов имеют ролики, 1178 Полезная модель относится к машиностроению,в частности к подмостям для строительномонтажных работ с изменяемой по высоте рабочей площадкой. Наиболее близкой конструкцией к предлагаемой полезной модели являются механизированные подмости, содержащие передвижную тележку,снабженную вертикальными и горизонтальными направляющими, раздвижные рычажные опоры в виде шарнирно соединенных перекрещивающихся верхних и нижних рычагов и гидропривод подъема рабочей площадки,которая снабжена горизонтальными направляющими. Концы двух верхних рычагов в местах их шарнирного соединения с нижними рычагами имеют ролики,установленные с возможностью перемещения по вертикальным направляющим с боковыми роликами, другие концы верхних рычагов имеют ролики,установленные с возможностью перемещения по горизонтальным направляющим рабочей площадки, а концы нижних рычагов имеют ролики,установленные с возможностью перемещения по горизонтальным направляющим тележки (Патент на полезную модель 89,кл.04 1/22, оп. 17.02.2003 г.). Однако в данных подмостях достаточно сложными являются идентичные узлы,связывающие конструкцию с вертикальными направляющими - они выполнены в виде двух спаренных боковых роликов, движущихся в перпендикулярных друг к другу параллельных направляющих. Задачей полезной модели является разработка более простой конструкции механизированных подмостей, за счет упрощения этих идентичные узлов, связывающих конструкцию с вертикальными направляющими. Технический результат достигается тем, что в механизированных подмостях,содержащих передвижную тележку, снабженную вертикальными и горизонтальными направляющими, раздвижные рычажные опоры в виде шарнирно перекрещивающихся верхних и нижних рычагов, и гидропривод подъема рабочей площадки,снабженной горизонтальными направляющими,причем верхние концы верхних рычагов имеют ролики,установленные с возможностью перемещения по горизонтальным направляющим рабочей площадки, а нижние концы нижних рычагов имеют ролики,установленные с возможностью перемещения по горизонтальным направляющим тележки, согласно полезной модели нижние концы верхних рычагов и верхние концы нижних рычагов в местах их шарнирного соединения имеют краевые участки, выступающие за общую осью их вращения, причем длина краевых участков должна быть достаточной для обхвата с двух сторон вертикальной направляющей, между звеньями рычагов по оси вращения имеется зазор,величина которого равна толщине вертикальной направляющей с допуском для беспрепятственного движения конструкции. Полезная модель поясняется чертежами, где на фиг.1 представлен общий вид сбоку механизированных подмостей на фиг.2 - разрез А-А фиг.1 на фиг.3 - разрез Б-Б фиг.1 на фиг.4 - разрез В-В фиг.1. Механизированные подмости (фиг.1) состоят из передвижной тележки 1, на которой жестко установлена вертикальная стойка 2 с направляющими 8 (фиг.2). На передвижной тележке 1 установлены раздвижные рычажные опоры в виде шарнирно соединенных перекрещивающихся нижних 3 и 4 и верхних 5 и 6 рычагов по типу нюрнбергских ножниц. На рычагах 5 и 6 шарнирно установлена рабочая площадка 9, для подъема которой служит гидропривод 10. Нижние концы верхних рычагов 6 и верхние концы нижних рычагов 3 в местах их шарнирного соединения имеют краевые участки, выступающие за общую ось их вращения (сечение А-А на фиг.2). Причем длина краевых участков должна быть достаточной для обхвата с двух сторон вертикальной направляющей 8, не препятствуя при этом движению рычагов 3 и 6 конструкции. Между звеньями рычагов 3 и 6 по оси вращения имеется зазор. Величина зазор равна толщине вертикальной направляющей 8 с допуском для беспрепятственного движения звеньев рычагов 3 и 6 и соответственно всей конструкции. Нижние концы нижних рычагов 3 имеют ролики 7, установленные с возможностью перемещения по горизонтальным направляющим тележки 1 (сечение Б-Б на фиг.3), а верхние концы верхних рычагов 6 имеют ролики 7, установленные с возможностью перемещения по горизонтальным направляющим рабочей площадки 9 (сечение В-В на фиг.4). Эксплуатируют подмости следующим образом. Данные механизированные подмости могут быть как в собранном виде, так и в разобранном виде,состоящими из 3-х частей передвижной тележки 1. системы верхних 5, 6 и нижних 3, 4 рычагов, и рабочей площадки 9. К месту проведения строительно-монтажных работ приносят составные части подмостей и собирают их. После сборки рабочую площадку 9 устанавливают на верхние концы рычагов 5 и 6 и гидроприводом поднимают на нужную высоту. Вертикальные направляющие 8 обеспечивают устойчивость рабочей площадки 9 от поперечных колебаний и повышают жесткость конструкции. Таким образом, предлагаемая конструкция механизированных подмостей обеспечивает существенное упрощение устройства. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Механизированные подмости,содержащие передвижную тележку, снабженную вертикальными и горизонтальными направляющими, раздвижные рычажные опоры в виде шарнирно перекрещивающихся верхних и нижних рычагов, и гидропривод подъема рабочей площадки,снабженной горизонтальными направляющими,причем верхние концы верхних рычагов имеют ролики,установленные с возможностью перемещения по горизонтальным направляющим рабочей площадки, а нижние концы нижних рычагов имеют ролики,установленные с возможностью перемещения по горизонтальным направляющим тележки, отличающиеся тем, что нижние концы верхних рычагов и верхние концы нижних рычагов в местах их шарнирного соединения имеют краевые участки, выступающие за общую осью их вращения, причем длина краевых участков должна быть достаточной для обхвата с двух сторон вертикальной направляющей, между звеньями рычагов по оси вращения имеется зазор,величина которого равна толщине вертикальной направляющей с допуском для беспрепятственного движения конструкции.
