Светофор светодиодный

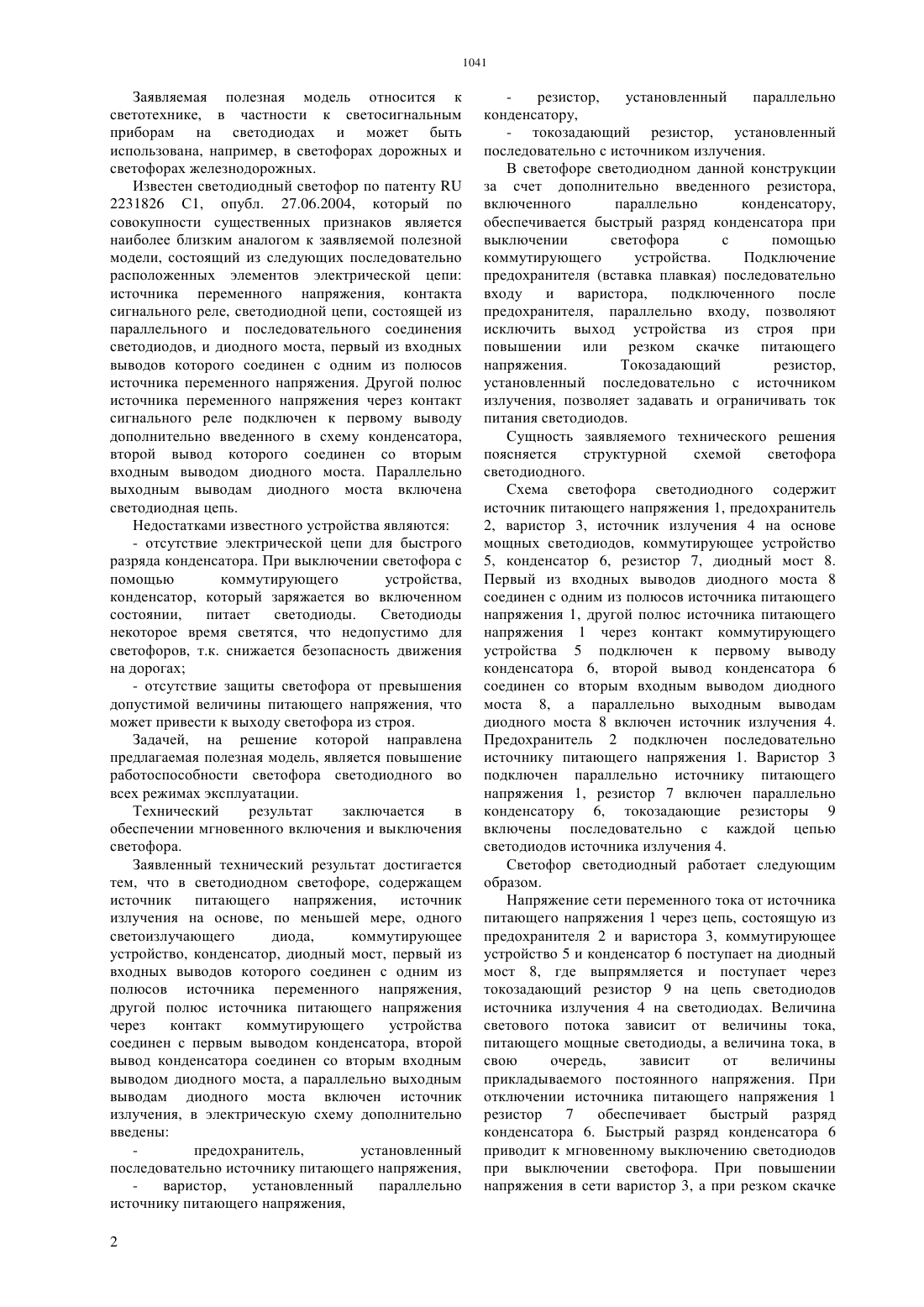

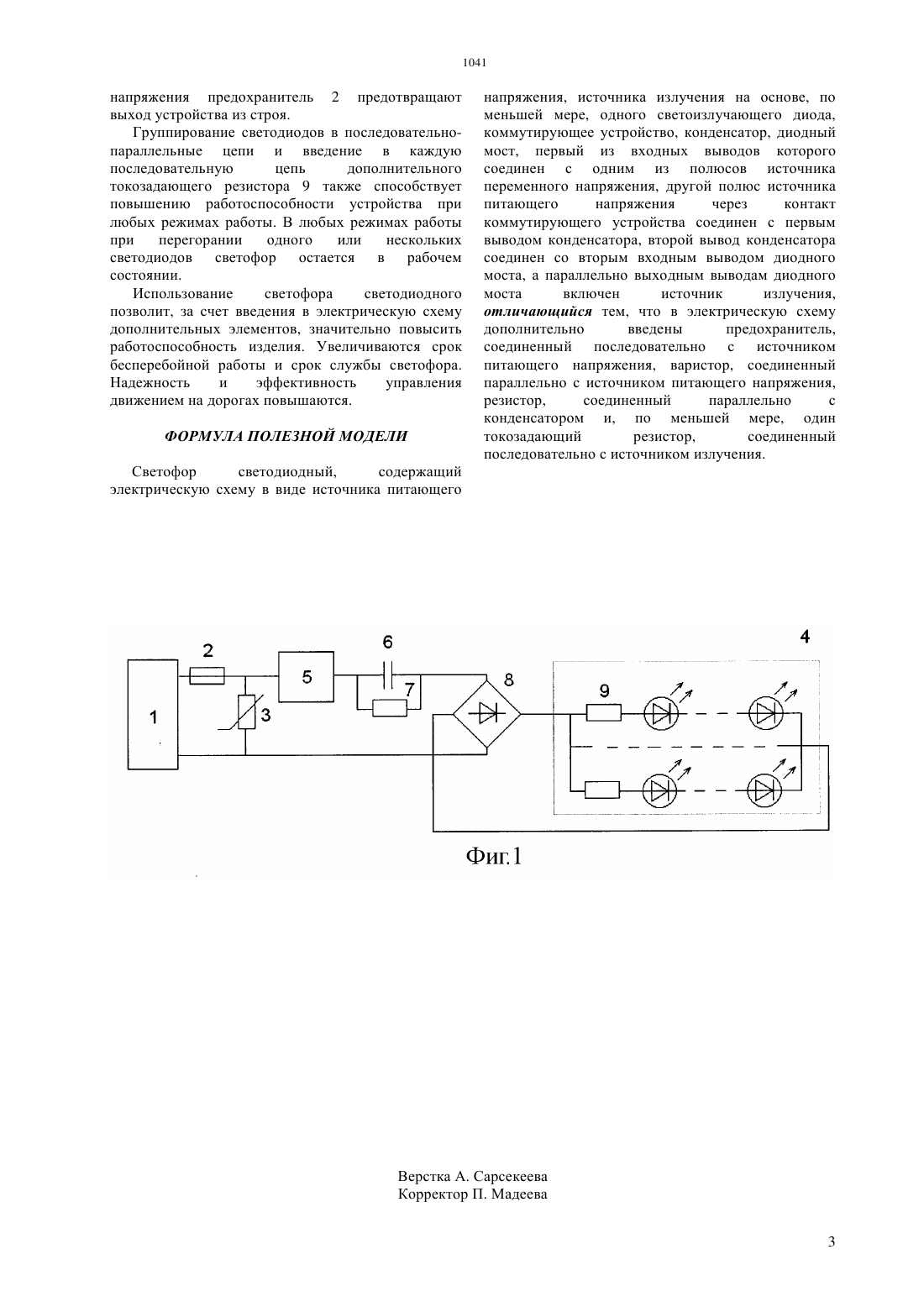

(51) 08 1/095 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ меньшей мере, одного светоизлучающего диода,коммутирующее устройство, конденсатор, диодный мост. Первый из входных выводов диодного моста соединен с одним из полюсов источника переменного напряжения, другой полюс источника питающего напряжения через контакт коммутирующего устройства соединен с первым выводом конденсатора, второй вывод конденсатора соединен со вторым входным выводом диодного моста. Параллельно выходным выводам диодного моста включен источник излучения. В электрическую схему дополнительно введены предохранитель, соединенный последовательно с источником питающего напряжения, варистор,соединенный параллельно с источником питающего напряжения, резистор, соединенный параллельно с конденсатором и токозадающие резисторы,соединенные последовательно с источником излучения. Технический результат заключается в обеспечении мгновенного включения и выключения светофора.(72) Любушкин Дмитрий ВикторовичСалов Андрей ВладимировичЭмдин Феликс Зиновьевич(73) Открытое акционерное общество Производственное объединение Уральский оптико-механический завод им. Э.С. Яламова(57) Заявляемая полезная модель относится к светотехнике, в частности, к светосигнальным приборам на светодиодах и может быть использована, в светофорах дорожных и светофорах железнодорожных. Светофор светодиодный содержит электрическую схему в виде источника питающего напряжения, источника излучения на основе, по Заявляемая полезная модель относится к светотехнике, в частности к светосигнальным приборам на светодиодах и может быть использована, например, в светофорах дорожных и светофорах железнодорожных. Известен светодиодный светофор по патенту 2231826 С 1, опубл. 27.06.2004, который по совокупности существенных признаков является наиболее близким аналогом к заявляемой полезной модели, состоящий из следующих последовательно расположенных элементов электрической цепи источника переменного напряжения, контакта сигнального реле, светодиодной цепи, состоящей из параллельного и последовательного соединения светодиодов, и диодного моста, первый из входных выводов которого соединен с одним из полюсов источника переменного напряжения. Другой полюс источника переменного напряжения через контакт сигнального реле подключен к первому выводу дополнительно введенного в схему конденсатора,второй вывод которого соединен со вторым входным выводом диодного моста. Параллельно выходным выводам диодного моста включена светодиодная цепь. Недостатками известного устройства являются- отсутствие электрической цепи для быстрого разряда конденсатора. При выключении светофора с помощью коммутирующего устройства,конденсатор, который заряжается во включенном состоянии,питает светодиоды. Светодиоды некоторое время светятся, что недопустимо для светофоров, т.к. снижается безопасность движения на дорогах- отсутствие защиты светофора от превышения допустимой величины питающего напряжения, что может привести к выходу светофора из строя. Задачей, на решение которой направлена предлагаемая полезная модель, является повышение работоспособности светофора светодиодного во всех режимах эксплуатации. Технический результат заключается в обеспечении мгновенного включения и выключения светофора. Заявленный технический результат достигается тем, что в светодиодном светофоре, содержащем источник питающего напряжения,источник излучения на основе, по меньшей мере, одного светоизлучающего диода,коммутирующее устройство, конденсатор, диодный мост, первый из входных выводов которого соединен с одним из полюсов источника переменного напряжения,другой полюс источника питающего напряжения через контакт коммутирующего устройства соединен с первым выводом конденсатора, второй вывод конденсатора соединен со вторым входным выводом диодного моста, а параллельно выходным выводам диодного моста включен источник излучения, в электрическую схему дополнительно введены предохранитель,установленный последовательно источнику питающего напряжения,варистор,установленный параллельно источнику питающего напряжения,2 резистор,установленный параллельно конденсатору,- токозадающий резистор, установленный последовательно с источником излучения. В светофоре светодиодном данной конструкции за счет дополнительно введенного резистора,включенного параллельно конденсатору,обеспечивается быстрый разряд конденсатора при выключении светофора с помощью коммутирующего устройства. Подключение предохранителя (вставка плавкая) последовательно входу и варистора,подключенного после предохранителя, параллельно входу, позволяют исключить выход устройства из строя при повышении или резком скачке питающего напряжения. Токозадающий резистор,установленный последовательно с источником излучения, позволяет задавать и ограничивать ток питания светодиодов. Сущность заявляемого технического решения поясняется структурной схемой светофора светодиодного. Схема светофора светодиодного содержит источник питающего напряжения 1, предохранитель 2, варистор 3, источник излучения 4 на основе мощных светодиодов, коммутирующее устройство 5, конденсатор 6, резистор 7, диодный мост 8. Первый из входных выводов диодного моста 8 соединен с одним из полюсов источника питающего напряжения 1, другой полюс источника питающего напряжения 1 через контакт коммутирующего устройства 5 подключен к первому выводу конденсатора 6, второй вывод конденсатора 6 соединен со вторым входным выводом диодного моста 8, а параллельно выходным выводам диодного моста 8 включен источник излучения 4. Предохранитель 2 подключен последовательно источнику питающего напряжения 1. Варистор 3 подключен параллельно источнику питающего напряжения 1, резистор 7 включен параллельно конденсатору 6, токозадающие резисторы 9 включены последовательно с каждой цепью светодиодов источника излучения 4. Светофор светодиодный работает следующим образом. Напряжение сети переменного тока от источника питающего напряжения 1 через цепь, состоящую из предохранителя 2 и варистора 3, коммутирующее устройство 5 и конденсатор 6 поступает на диодный мост 8, где выпрямляется и поступает через токозадающий резистор 9 на цепь светодиодов источника излучения 4 на светодиодах. Величина светового потока зависит от величины тока,питающего мощные светодиоды, а величина тока, в свою очередь,зависит от величины прикладываемого постоянного напряжения. При отключении источника питающего напряжения 1 резистор 7 обеспечивает быстрый разряд конденсатора 6. Быстрый разряд конденсатора 6 приводит к мгновенному выключению светодиодов при выключении светофора. При повышении напряжения в сети варистор 3, а при резком скачке напряжения предохранитель 2 предотвращают выход устройства из строя. Группирование светодиодов в последовательнопараллельные цепи и введение в каждую последовательную цепь дополнительного токозадающего резистора 9 также способствует повышению работоспособности устройства при любых режимах работы. В любых режимах работы при перегорании одного или нескольких светодиодов светофор остается в рабочем состоянии. Использование светофора светодиодного позволит, за счет введения в электрическую схему дополнительных элементов, значительно повысить работоспособность изделия. Увеличиваются срок бесперебойной работы и срок службы светофора. Надежность и эффективность управления движением на дорогах повышаются. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ напряжения, источника излучения на основе, по меньшей мере, одного светоизлучающего диода,коммутирующее устройство, конденсатор, диодный мост, первый из входных выводов которого соединен с одним из полюсов источника переменного напряжения, другой полюс источника питающего напряжения через контакт коммутирующего устройства соединен с первым выводом конденсатора, второй вывод конденсатора соединен со вторым входным выводом диодного моста, а параллельно выходным выводам диодного моста включен источник излучения,отличающийся тем, что в электрическую схему дополнительно введены предохранитель,соединенный последовательно с источником питающего напряжения, варистор, соединенный параллельно с источником питающего напряжения,резистор,соединенный параллельно с конденсатором и, по меньшей мере, один токозадающий резистор,соединенный последовательно с источником излучения.
