Устройство для управления тиристорами

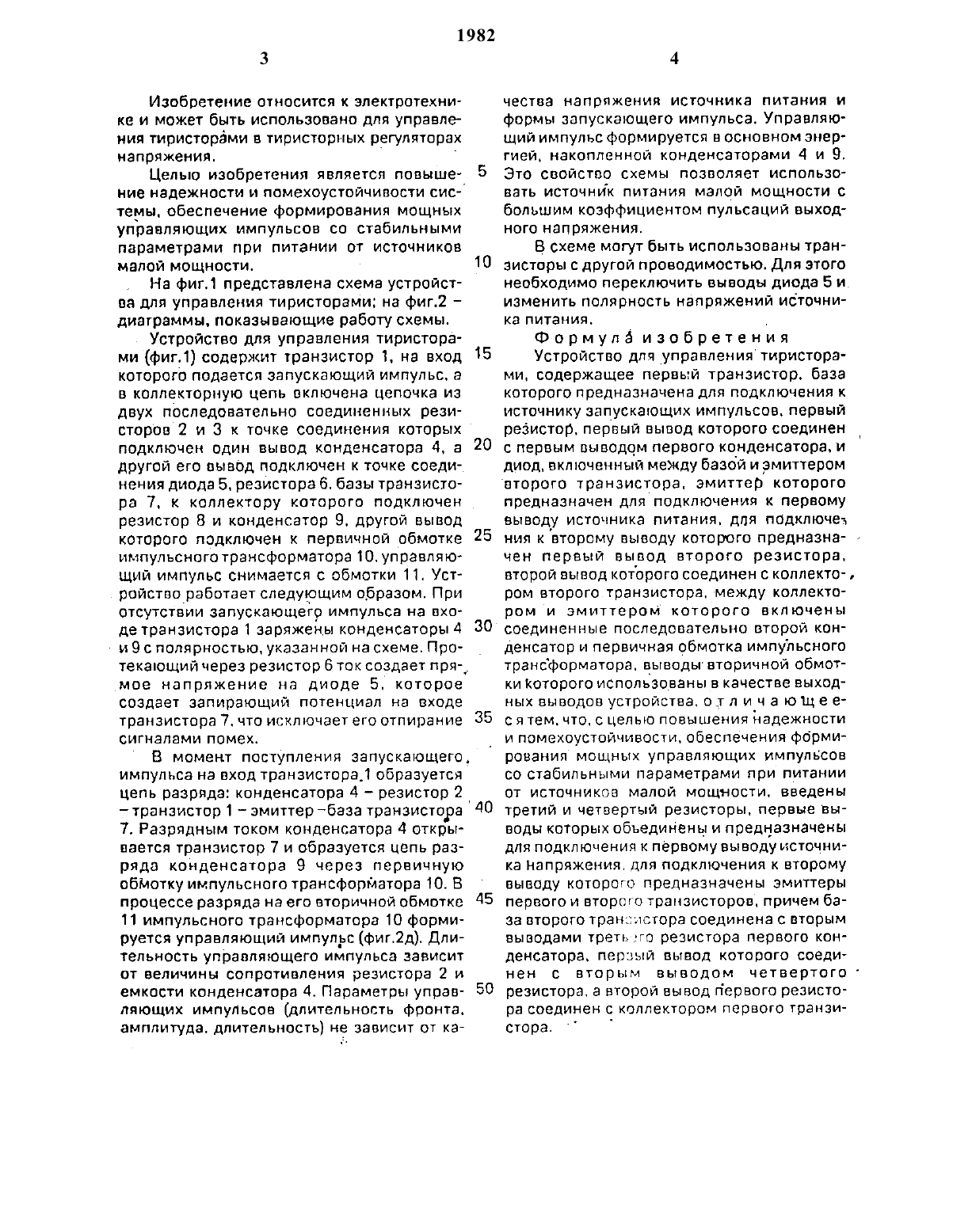

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(60) 30.04.91, 1836791 (11) коллектор которого соединен через рези(46) 150335, Бюд м 1 стор 3 с первым выводом источника пита ния. соединенным через резистор б с вторым выводом первого конденсатора. катодом диода 5 и базой второго транзистораУниверситет 7. коллектор которого через резистор 8 сое(54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ динен с вторым выводом источника пита- ТЕРИСТОРАМИ ния. общий вывод которого соединн с(56) Авторское свидетельство СССР эмиттерами первого и второго тран 3 исто М 354638. кл. Н 03 К 3/30. 1972. ров и анодом диода. соединенным с коллекТиристорные преобразователи в приво- тором второго транзистора через де горных машин. Алма-Ата. Наука. 1978. с. последовательно включенные второй кон 9 э денсатор 9 и первичную обмотку 10 импуль(57) Сущность изобретения для подкпюче- оного трансформатора выводы вторичной ния к источнику запускающих импульсов обмоткиП которого использованывкачестпредназначена база первого транзистора 1. ве выходных выводов устройства. 2 ил.Изобретение относится к электротехнике и может быть использовано для управления тиристорами в тиристорных регуляторах напряжения.Целью изобретения является повышение надежности и помехоустойчивости системы. обеспечение формирования мощных управляющих импульсов со стабильными параметрами при питании от источников малой мощности. На фиг.1 представлена схема устройства для управления тиристорами на фиг.2 диаграммы. показывающие работу схемы.Устройство для управления тиристорами (фиг.1) содержит транзистор 1. на вход которого подается запускающий импульс. а в коллекторную цепь включена цепочка из двух последовательно соединенных рези сторов 2 и З к точке соединения которыхподкпюче.н один вывод конденсатора 4. а другой его вывод подключен к точке соединения диода 5. резистора б. базы транзисто ра 7. к коллектору которого подключен урезистор 8 и конденсатор 9. дОУгой вывод которого подключен к первичной обмотке импульсного трансформатора 10.управляю щий импульс снимается с обмотки 11, Устройствоработает следующим образом. При отсутствии запускающегр импульса на входе транзистора 1 заряжены конденсаторы 4 и 9 с полярностью. указанной на схеме. Протекающий через резистор 6 ток создает пря мое напряжение на диоде 5. котороеСОЗДЗВТ ЗЗПИОЭЮЩИЙ ПОТВНЦИЭЛ на ВХОДЕ транзистора 7. что искл ючает его отпирание СИГНЗЛЭМИ ПОМЕХ. В момент поступления эапускаюьцего, импульса на вход транзистора образуется цепь разряда конденсатора 4 резистор 2транзистор 1 эмиттер база транзистора7. Разрядным током конденсатора 4 открывается транзистор 7 и образуется цепь разряда конденсатора 9 через первичную обмотку импульсного трансформатора 10. В процессе разряда на его вторичной обмотке 11 импульсного трансформатора 10 формируется управляющий импульс (фиг.2 д). Длительность управляющего импульса зависит от величины сопротивления резистора 2 и емкости конденсатора 4. Параметры управляющих импульсов (длительность фронта. амплитуда. ДЛИТЕЛЬНОСТЬ) не ЗЗВИСИТ ОТ КаЧЕСТВЗ НЭППЯЖЕНИЯ ИСТОЧНИКЗ ПИТЗНИЯ И формы запускающего импульса. Управляющий импульс формируется в основном энергией. накопленной конденсаторами 4 и 9. Это свойство схемы позволяет использовать источник питания малой мощности с большим коэффициентом пульсаций выходного напряжения.В схеме могут быть использованы транзисторы с другой проводимостью. Для этогонеобходимо переключить выводы диода 5 и.изменить полярность напряжений источника питания. Формула изобретения Устройство для управления тиристорами. содержащее первый транзистор. база которого предназначена для подключения к источнику запускающих импульсов. первый резистор. первый вывод которого соединен с первым выводом первого конденсатора. и диод, включенный между базой и амиттеромпредназначен для подключения к первому выводу источника питания. для подключенНИП К ВТОООМУ ВЫВОДУ КОТОПОГО ППВДНЭЗНЭчен первый вывод второго резистора. второй вывод которого соединен с коллектором второго транзистора. между коллектором и эмиттером которого включены СОЕДИНЕННЫЕ ПОСЛВДОВЗТВЛЬНО второй КОН денсатор и первичная обмотка импульсного трансформатора. выводы вторичной обмотки которого использованы в качестве выходных выводов устройства. о л и ч а ю щ е ес я тем. что. с целью повышения надежности и помехоустойчивости, обеспечения формирования мощных управляющих импульсов со стабильными параметрами при питании ОТ ИСТОЧНИКОВ МЭЛОЙ МОЩНОСТИ. ВВЕДЕНЫ третий и четвертый резисторы. первые выводы которых объединены и предназначены для подключения к первому выводу источника Напряжения. для подключения к второму выводу которого предназначены эмиттеры первого и второго транзисторов причем база второго транзистора соединена с вторым выводами треть вго резистора первого конденсатора, первый вывод которого соединен с вторым выводом резистора. а второй вывод первого резистора соединен с коллектором первого транзистора.Составитель А. Кругликов Верстка Казпатент, исполнитель Р.Б. Баязитова Ответственная за выпуск Э.З. Фаизова
