Гелиокухня

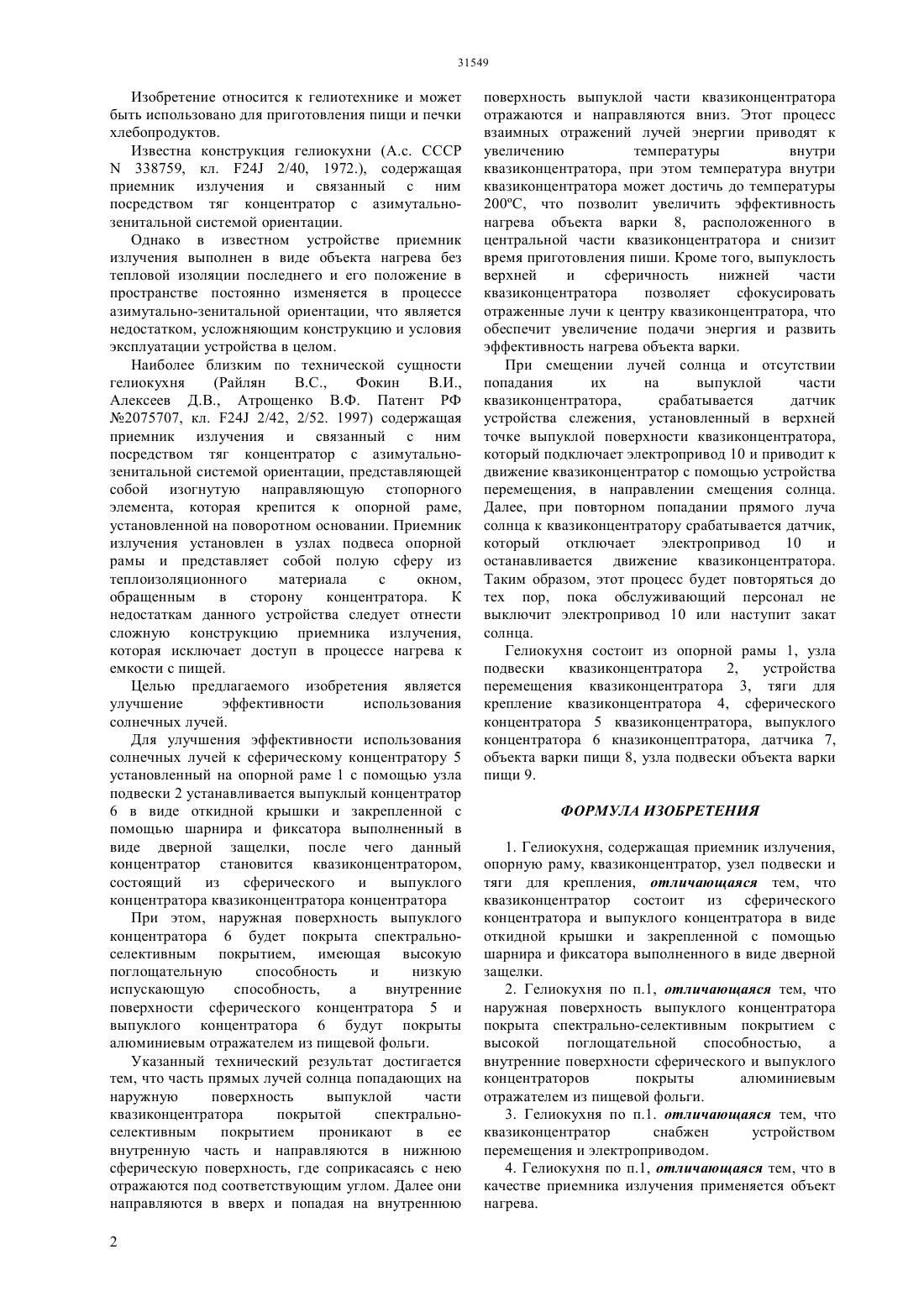

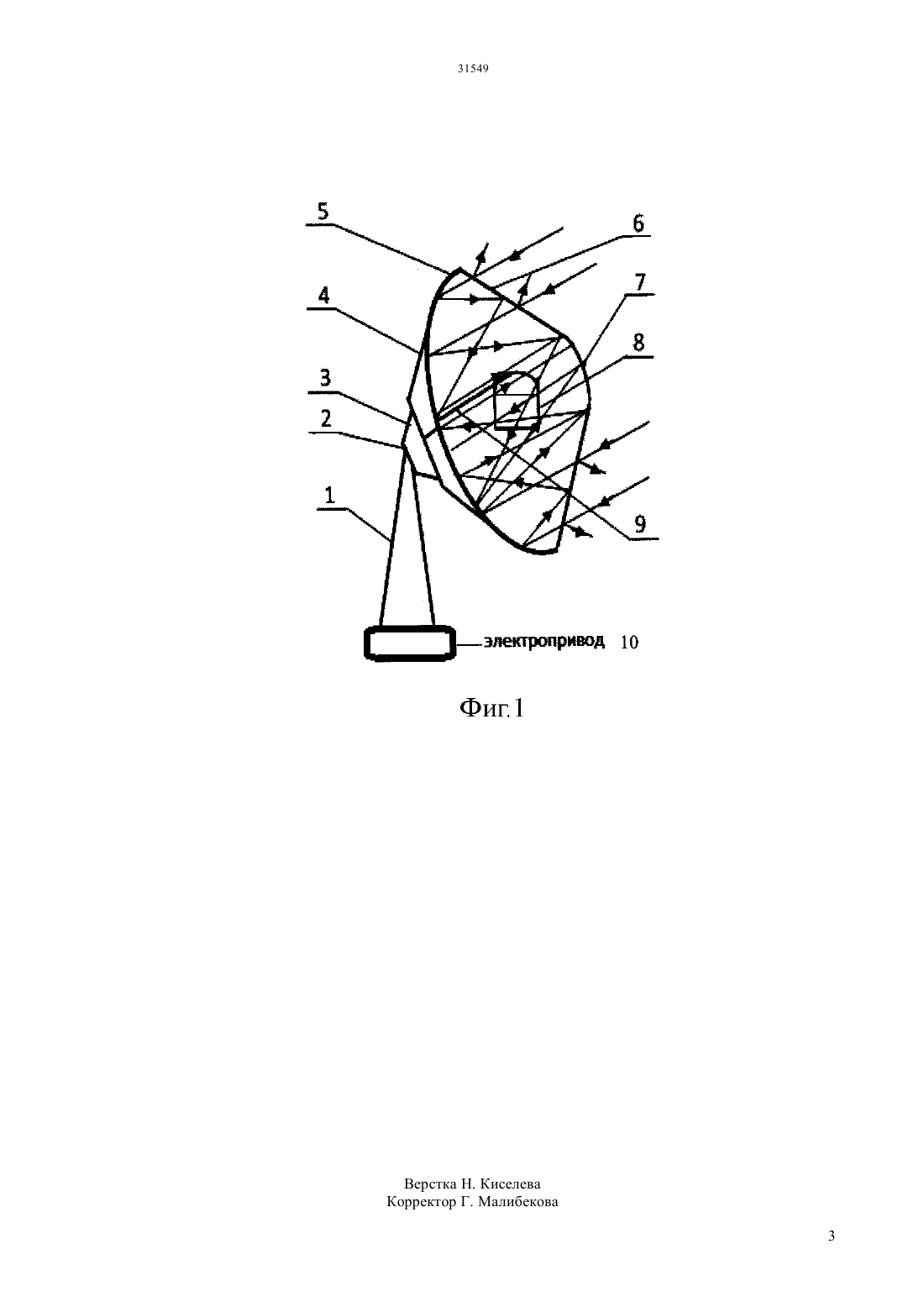

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Гелиокухня состоит из опорной рамы 1, узел подвески квазиконцентратора 2,устройств перемещение квазиконцентратора 3 тяги для крепление квазиконцентратора 4,квазиконцентратор-приемник 5, квазиконцентратородкидная крышка 6, датчик 7, объект варки пищи и пекарни 8, узел подвески объекта для варки пищи 9 и электропривода 10. Применение предлагаемой гелеокухни позволит приготовить пищу и печь хлеба за счет использования солнечных лучей и может быть применено в полевых условиях.(72) Мейрбеков Абдилда Турсунханович Рустамов Насым Тулегенович(73) Учреждение Международный КазахскоТурецкий университет им. Ходжи Ахмеда Ясави(57) Изобретение относится к гелиотехнике и может быть использовано для приготовления пищи и можно использовать как пекарня. Целью предлагаемого изобретения является повышение эффективности использования солнечных лучей. Изобретение относится к гелиотехнике и может быть использовано для приготовления пищи и печки хлебопродуктов. Известна конструкция гелиокухни (А.с. СССР 338759, кл. 24 2/40, 1972.), содержащая приемник излучения и связанный с ним посредством тяг концентратор с азимутальнозенитальной системой ориентации. Однако в известном устройстве приемник излучения выполнен в виде объекта нагрева без тепловой изоляции последнего и его положение в пространстве постоянно изменяется в процессе азимутально-зенитальной ориентации, что является недостатком, усложняющим конструкцию и условия эксплуатации устройства в целом. Наиболее близким по технической сущности гелиокухня(Райлян В.С.,Фокин В.И.,Алексеев Д.В., Атрощенко В.Ф. Патент РФ 2075707, кл. 24 2/42, 2/52. 1997) содержащая приемник излучения и связанный с ним посредством тяг концентратор с азимутальнозенитальной системой ориентации, представляющей собой изогнутую направляющую стопорного элемента, которая крепится к опорной раме,установленной на поворотном основании. Приемник излучения установлен в узлах подвеса опорной рамы и представляет собой полую сферу из теплоизоляционного материала с окном,обращенным в сторону концентратора. К недостаткам данного устройства следует отнести сложную конструкцию приемника излучения,которая исключает доступ в процессе нагрева к емкости с пищей. Целью предлагаемого изобретения является улучшение эффективности использования солнечных лучей. Для улучшения эффективности использования солнечных лучей к сферическому концентратору 5 установленный на опорной раме 1 с помощью узла подвески 2 устанавливается выпуклый концентратор 6 в виде откидной крышки и закрепленной с помощью шарнира и фиксатора выполненный в виде дверной защелки, после чего данный концентратор становится квазиконцентратором,состоящий из сферического и выпуклого концентратора квазиконцентратора концентратора При этом, наружная поверхность выпуклого концентратора 6 будет покрыта спектральноселективным покрытием, имеющая высокую поглощательную способность и низкую испускающую способность,а внутренние поверхности сферического концентратора 5 и выпуклого концентратора 6 будут покрыты алюминиевым отражателем из пищевой фольги. Указанный технический результат достигается тем, что часть прямых лучей солнца попадающих на наружную поверхность выпуклой части квазиконцентратора покрытой спектральноселективным покрытием проникают в ее внутренную часть и направляются в нижнюю сферическую поверхность, где соприкасаясь с нею отражаются под соответствующим углом. Далее они направляются в вверх и попадая на внутреннюю 2 поверхность выпуклой части квазиконцентратора отражаются и направляются вниз. Этот процесс взаимных отражений лучей энергии приводят к увеличению температуры внутри квазиконцентратора, при этом температура внутри квазиконцентратора может достичь до температуры 200, что позволит увеличить эффективность нагрева объекта варки 8, расположенного в центральной части квазиконцентратора и снизит время приготовления пиши. Кроме того, выпуклость верхней и сферичность нижней части квазиконцентратора позволяет сфокусировать отраженные лучи к центру квазиконцентратора, что обеспечит увеличение подачи энергия и развить эффективность нагрева объекта варки. При смещении лучей солнца и отсутствии попадания их на выпуклой части квазиконцентратора,срабатывается датчик устройства слежения, установленный в верхней точке выпуклой поверхности квазиконцентратора,который подключает электропривод 10 и приводит к движение квазиконцентратор с помощью устройства перемещения, в направлении смещения солнца. Далее, при повторном попадании прямого луча солнца к квазиконцентратору срабатывается датчик,который отключает электропривод 10 и останавливается движение квазиконцентратора. Таким образом, этот процесс будет повторяться до тех пор, пока обслуживающий персонал не выключит электропривод 10 или наступит закат солнца. Гелиокухня состоит из опорной рамы 1, узла подвески квазиконцентратора 2,устройства перемещения квазиконцентратора 3, тяги для крепление квазиконцентратора 4, сферического концентратора 5 квазиконцентратора, выпуклого концентратора 6 кназиконцептратора, датчика 7,объекта варки пищи 8, узла подвески объекта варки пищи 9. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гелиокухня, содержащая приемник излучения,опорную раму, квазиконцентратор, узел подвески и тяги для крепления, отличающаяся тем, что квазиконцентратор состоит из сферического концентратора и выпуклого концентратора в виде откидной крышки и закрепленной с помощью шарнира и фиксатора выполненного в виде дверной защелки. 2. Гелиокухня по п.1, отличающаяся тем, что наружная поверхность выпуклого концентратора покрыта спектрально-селективным покрытием с высокой поглощательной способностью,а внутренние поверхности сферического и выпуклого концентраторов покрыты алюминиевым отражателем из пищевой фольги. 3. Гелиокухня по п.1. отличающаяся тем, что квазиконцентратор снабжен устройством перемещения и электроприводом. 4. Гелиокухня по п.1, отличающаяся тем, что в качестве приемника излучения применяется объект нагрева.
