Приемник излучения

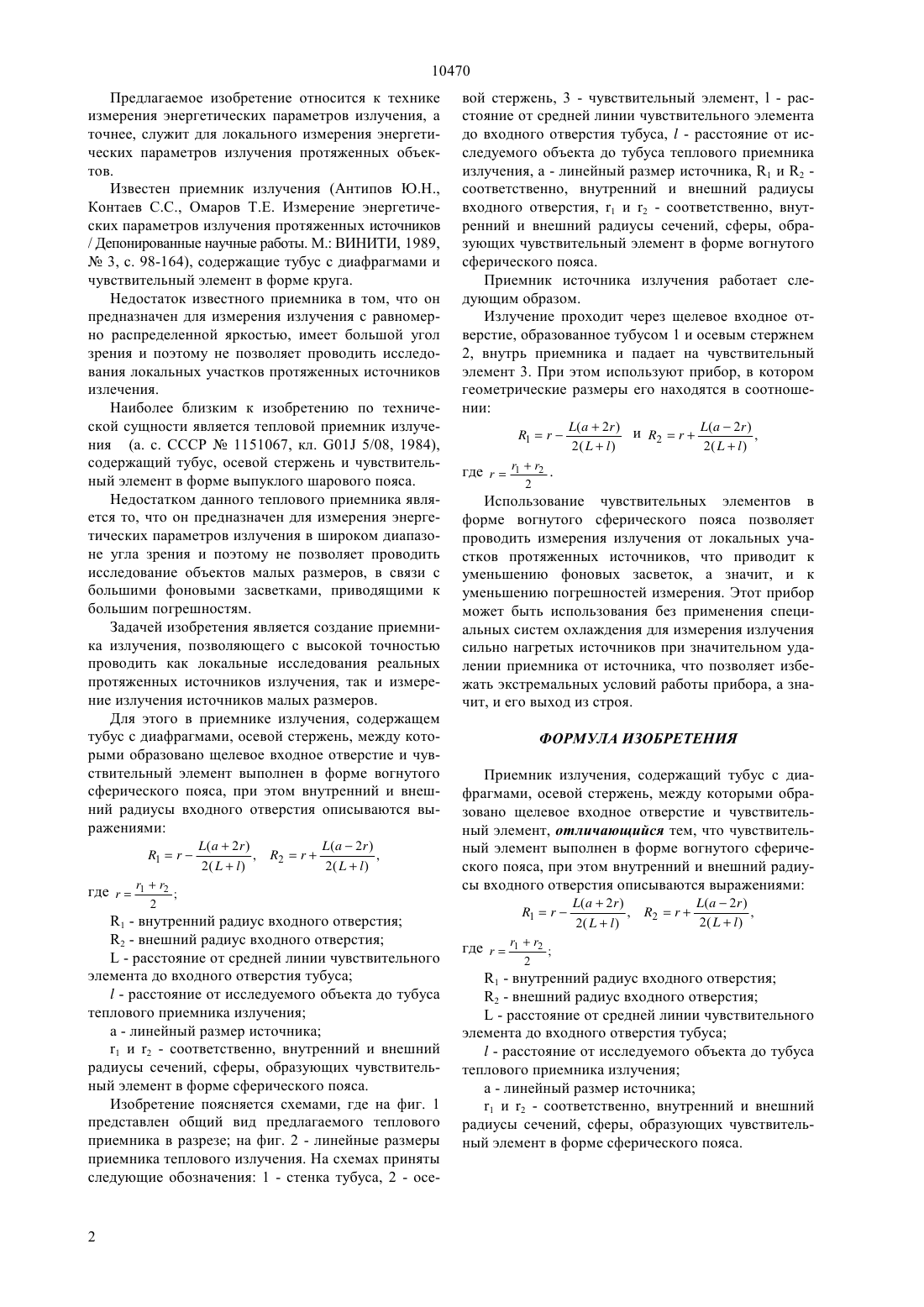

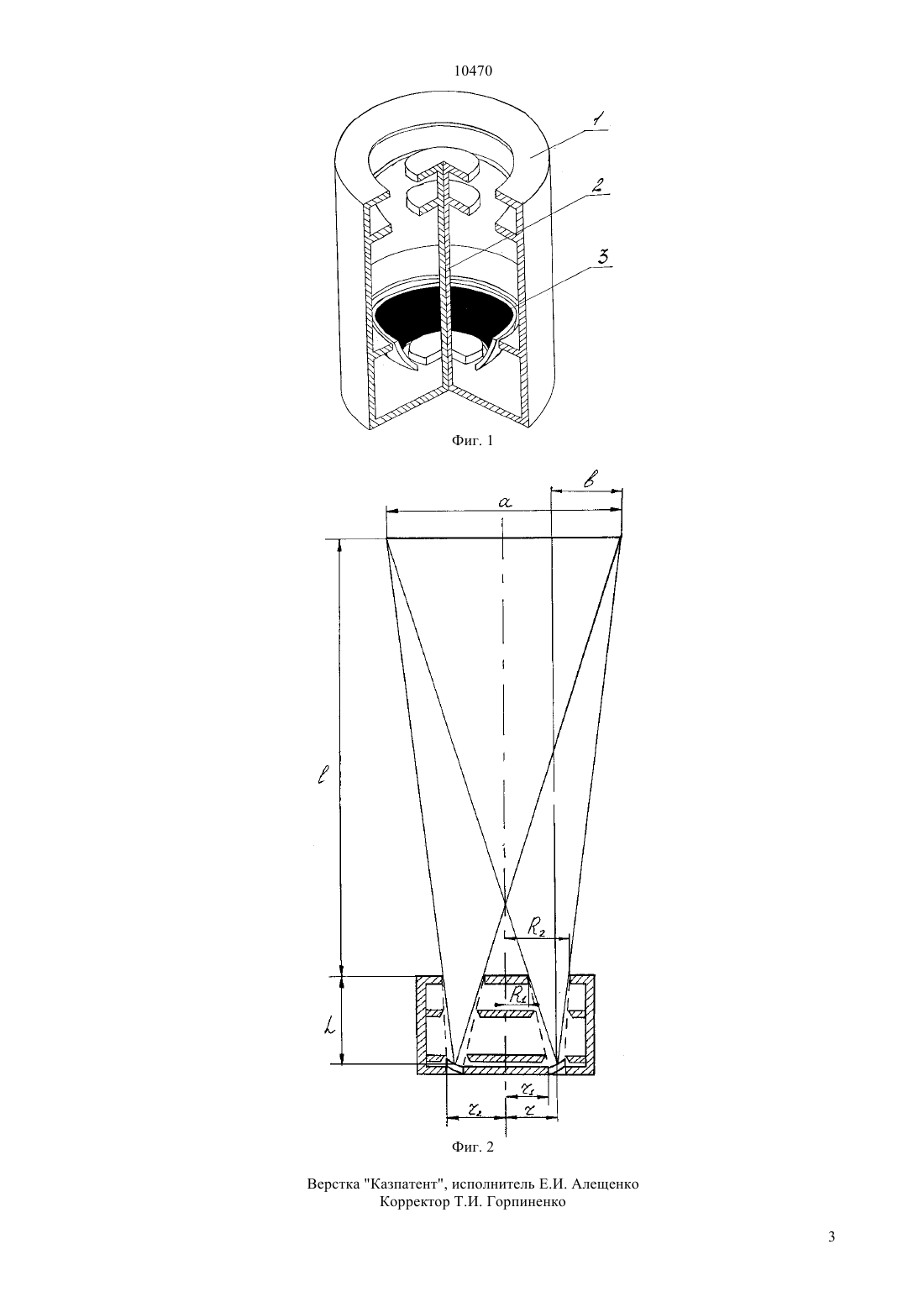

(51)7 01 5/08 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Антипов Юрий Николаевич Иманасова Надежда Валерьевна(73) Карагандинский государственный университет им. Е.А. Букетова Министерства науки и высшего образования Республики Казахстан(57) Изобретение относится к технике измерения энергетических параметров излучения. Технический результат изобретения - повышение точности измерений и измерение излучения источников малых размеров. Для этого используют приемник излучения, содержащий тубус с диафрагмами, осевой стержень,между которыми образовано щелевое входное отверстие и чувствительный элемент, в котором чувст вительный элемент выполнен в форме вогнутого сферического пояса, при этом внутренний и внешний радиусы входного отверстия описываются выражениями 1 1 - внутренний радиус входного отверстия 2 - внешний радиус входного отверстия- расстояние от средней линии чувствительного элемента до входного отверстия тубуса- расстояние от исследуемого объекта до тубуса теплового приемника излучения а - линейный размер источника 1 и 2 - соответственно, внутренний и внешний радиусы сечений, сферы, образующих чувствительный элемент в форме сферического пояса. 10470 Предлагаемое изобретение относится к технике измерения энергетических параметров излучения, а точнее, служит для локального измерения энергетических параметров излучения протяженных объектов. Известен приемник излучения (Антипов Ю.Н.,Контаев С.С., Омаров Т.Е. Измерение энергетических параметров излучения протяженных источников/ Депонированные научные работы. М. ВИНИТИ, 1989, 3, с. 98-164), содержащие тубус с диафрагмами и чувствительный элемент в форме круга. Недостаток известного приемника в том, что он предназначен для измерения излучения с равномерно распределенной яркостью, имеет большой угол зрения и поэтому не позволяет проводить исследования локальных участков протяженных источников излечения. Наиболее близким к изобретению по технической сущности является тепловой приемник излучения (а. с. СССР 1151067, кл. 01 5/08, 1984),содержащий тубус, осевой стержень и чувствительный элемент в форме выпуклого шарового пояса. Недостатком данного теплового приемника является то, что он предназначен для измерения энергетических параметров излучения в широком диапазоне угла зрения и поэтому не позволяет проводить исследование объектов малых размеров, в связи с большими фоновыми засветками, приводящими к большим погрешностям. Задачей изобретения является создание приемника излучения, позволяющего с высокой точностью проводить как локальные исследования реальных протяженных источников излучения, так и измерение излучения источников малых размеров. Для этого в приемнике излучения, содержащем тубус с диафрагмами, осевой стержень, между которыми образовано щелевое входное отверстие и чувствительный элемент выполнен в форме вогнутого сферического пояса, при этом внутренний и внешний радиусы входного отверстия описываются выражениями 1 1 - внутренний радиус входного отверстия 2 - внешний радиус входного отверстия- расстояние от средней линии чувствительного элемента до входного отверстия тубуса- расстояние от исследуемого объекта до тубуса теплового приемника излучения а - линейный размер источника 1 и 2 - соответственно, внутренний и внешний радиусы сечений, сферы, образующих чувствительный элемент в форме сферического пояса. Изобретение поясняется схемами, где на фиг. 1 представлен общий вид предлагаемого теплового приемника в разрезе на фиг. 2 - линейные размеры приемника теплового излучения. На схемах приняты следующие обозначения 1 - стенка тубуса, 2 - осе 2 вой стержень, 3 - чувствительный элемент,- расстояние от средней линии чувствительного элемента до входного отверстия тубуса,- расстояние от исследуемого объекта до тубуса теплового приемника излучения, а - линейный размер источника, 1 и 2 соответственно, внутренний и внешний радиусы входного отверстия, 1 и 2 - соответственно, внутренний и внешний радиусы сечений, сферы, образующих чувствительный элемент в форме вогнутого сферического пояса. Приемник источника излучения работает следующим образом. Излучение проходит через щелевое входное отверстие, образованное тубусом 1 и осевым стержнем 2, внутрь приемника и падает на чувствительный элемент 3. При этом используют прибор, в котором геометрические размеры его находятся в соотношении 1 Использование чувствительных элементов в форме вогнутого сферического пояса позволяет проводить измерения излучения от локальных участков протяженных источников, что приводит к уменьшению фоновых засветок, а значит, и к уменьшению погрешностей измерения. Этот прибор может быть использования без применения специальных систем охлаждения для измерения излучения сильно нагретых источников при значительном удалении приемника от источника, что позволяет избежать экстремальных условий работы прибора, а значит, и его выход из строя. ФОРМУЛА ИЗОБРЕТЕНИЯ Приемник излучения, содержащий тубус с диафрагмами, осевой стержень, между которыми образовано щелевое входное отверстие и чувствительный элемент, отличающийся тем, что чувствительный элемент выполнен в форме вогнутого сферического пояса, при этом внутренний и внешний радиусы входного отверстия описываются выражениями 1 1 - внутренний радиус входного отверстия 2 - внешний радиус входного отверстия- расстояние от средней линии чувствительного элемента до входного отверстия тубуса- расстояние от исследуемого объекта до тубуса теплового приемника излучения а - линейный размер источника 1 и 2 - соответственно, внутренний и внешний радиусы сечений, сферы, образующих чувствительный элемент в форме сферического пояса.
