Ветрогенератор

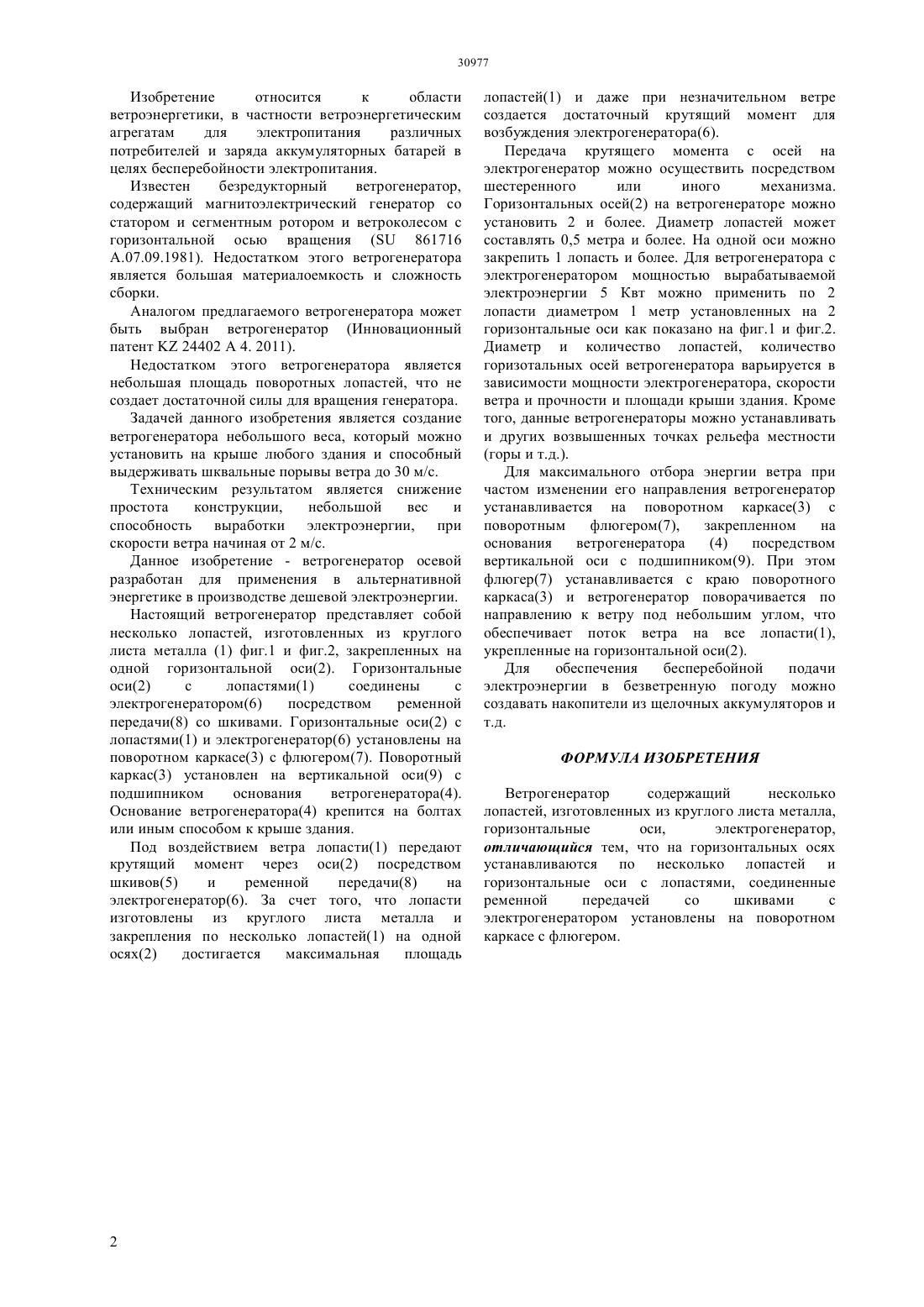

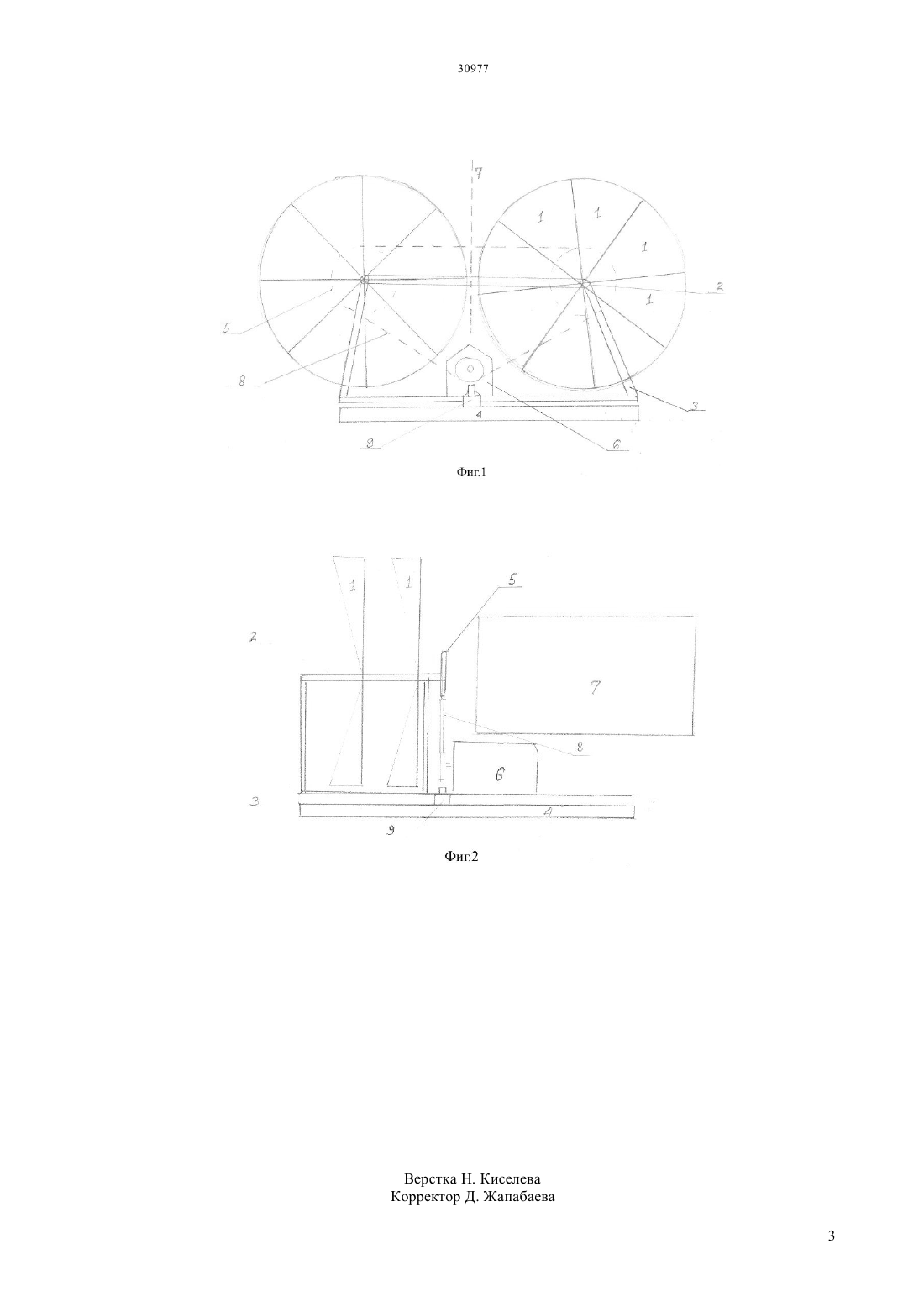

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Основание ветрогенератора жестко закрепляется на крыше здания на болтах и другим способом. Лопасти ветрогенератора изготавливаются из целого круглого листа металла, в связи с чем увеличивается площадь лопастей за счет чего даже при незначительном ветре создается достаточный крутящий момент для возбуждения электрогенератора. Под воздействием силы ветра лопасти проворачивают горизонтальную ось ветрогенератора, который посредством ременной передачи со шкивами передает крутящий момент на электрогенератор. В связи с тем, что данные ветрогенераторы можно устанавливать на крышах домов мы имеем огромный рынок сбыта - частные домовладения,особенно сельской местности. Кроме того, значительный рынок сбыта это многоэтажные здания на крышах которых также можно устанавливать данные ветрогенераторы. В районах с устойчивыми ветрами можно устанавливать комплексы мощных ветрогенераторов для производства электроэнергии в промышленных масштабах.(57) Изобретение относится к области ветроэнергетики, в частности ветроэнергетическим агрегатам для электропитания различных потребителей и заряда аккумуляторных батарей в целях бесперебойности электропитания. Техническим результатом является снижение простота конструкции,небольшой вес и способность выработки электроэнергии, при скорости ветра начиная от 2 м/с. Предлагаемый ветрогенератор состоит из 1 горизонтальной оси и более на которой закреплены несколько лопастей. Горизонтальная ось соединена с электрогенератором посредством ременной передачи со шкивами. Горизонтальная ось и электрогенератор установлены на поворотном каркасе с флюгером. Поворотный каркас установлен на вертикальной оси с подшипником основания ветрогенератора. Изобретение относится к области ветроэнергетики, в частности ветроэнергетическим агрегатам для электропитания различных потребителей и заряда аккумуляторных батарей в целях бесперебойности электропитания. Известен безредукторный ветрогенератор,содержащий магнитоэлектрический генератор со статором и сегментным ротором и ветроколесом с горизонтальной осью вращения ( 861716 А.07.09.1981). Недостатком этого ветрогенератора является большая материалоемкость и сложность сборки. Аналогом предлагаемого ветрогенератора может быть выбран ветрогенератор (Инновационный патент 24402 А 4. 2011). Недостатком этого ветрогенератора является небольшая площадь поворотных лопастей, что не создает достаточной силы для вращения генератора. Задачей данного изобретения является создание ветрогенератора небольшого веса, который можно установить на крыше любого здания и способный выдерживать шквальные порывы ветра до 30 м/с. Техническим результатом является снижение простота конструкции,небольшой вес и способность выработки электроэнергии, при скорости ветра начиная от 2 м/с. Данное изобретение - ветрогенератор осевой разработан для применения в альтернативной энергетике в производстве дешевой электроэнергии. Настоящий ветрогенератор представляет собой несколько лопастей, изготовленных из круглого листа металла (1) фиг.1 и фиг.2, закрепленных на одной горизонтальной оси(2). Горизонтальные оси(2) с лопастями(1) соединены с электрогенератором(6) посредством ременной передачи(8) со шкивами. Горизонтальные оси(2) с лопастями(1) и электрогенератор(6) установлены на поворотном каркасе(3) с флюгером(7). Поворотный каркас(3) установлен на вертикальной оси(9) с подшипником основания ветрогенератора(4). Основание ветрогенератора(4) крепится на болтах или иным способом к крыше здания. Под воздействием ветра лопасти(1) передают крутящий момент через оси(2) посредством шкивов(5) и ременной передачи(8) на электрогенератор(6). За счет того, что лопасти изготовлены из круглого листа металла и закрепления по несколько лопастей(1) на одной осях(2) достигается максимальная площадь лопастей(1) и даже при незначительном ветре создается достаточный крутящий момент для возбуждения электрогенератора(6). Передача крутящего момента с осей на электрогенератор можно осуществить посредством шестеренного или иного механизма. Горизонтальных осей(2) на ветрогенераторе можно установить 2 и более. Диаметр лопастей может составлять 0,5 метра и более. На одной оси можно закрепить 1 лопасть и более. Для ветрогенератора с электрогенератором мощностью вырабатываемой электроэнергии 5 Квт можно применить по 2 лопасти диаметром 1 метр установленных на 2 горизонтальные оси как показано на фиг.1 и фиг.2. Диаметр и количество лопастей, количество горизотальных осей ветрогенератора варьируется в зависимости мощности электрогенератора, скорости ветра и прочности и площади крыши здания. Кроме того, данные ветрогенераторы можно устанавливать и других возвышенных точках рельефа местности(горы и т.д.). Для максимального отбора энергии ветра при частом изменении его направления ветрогенератор устанавливается на поворотном каркасе(3) с поворотным флюгером(7),закрепленном на основания ветрогенератора(4) посредством вертикальной оси с подшипником(9). При этом флюгер(7) устанавливается с краю поворотного каркаса(3) и ветрогенератор поворачивается по направлению к ветру под небольшим углом, что обеспечивает поток ветра на все лопасти(1),укрепленные на горизонтальной оси(2). Для обеспечения бесперебойной подачи электроэнергии в безветренную погоду можно создавать накопители из щелочных аккумуляторов и т.д. ФОРМУЛА ИЗОБРЕТЕНИЯ Ветрогенератор содержащий несколько лопастей, изготовленных из круглого листа металла,горизонтальные оси,электрогенератор,отличающийся тем, что на горизонтальных осях устанавливаются по несколько лопастей и горизонтальные оси с лопастями, соединенные ременной передачей со шкивами с электрогенератором установлены на поворотном каркасе с флюгером.
