Архитектурная ветровая энергетическая установка

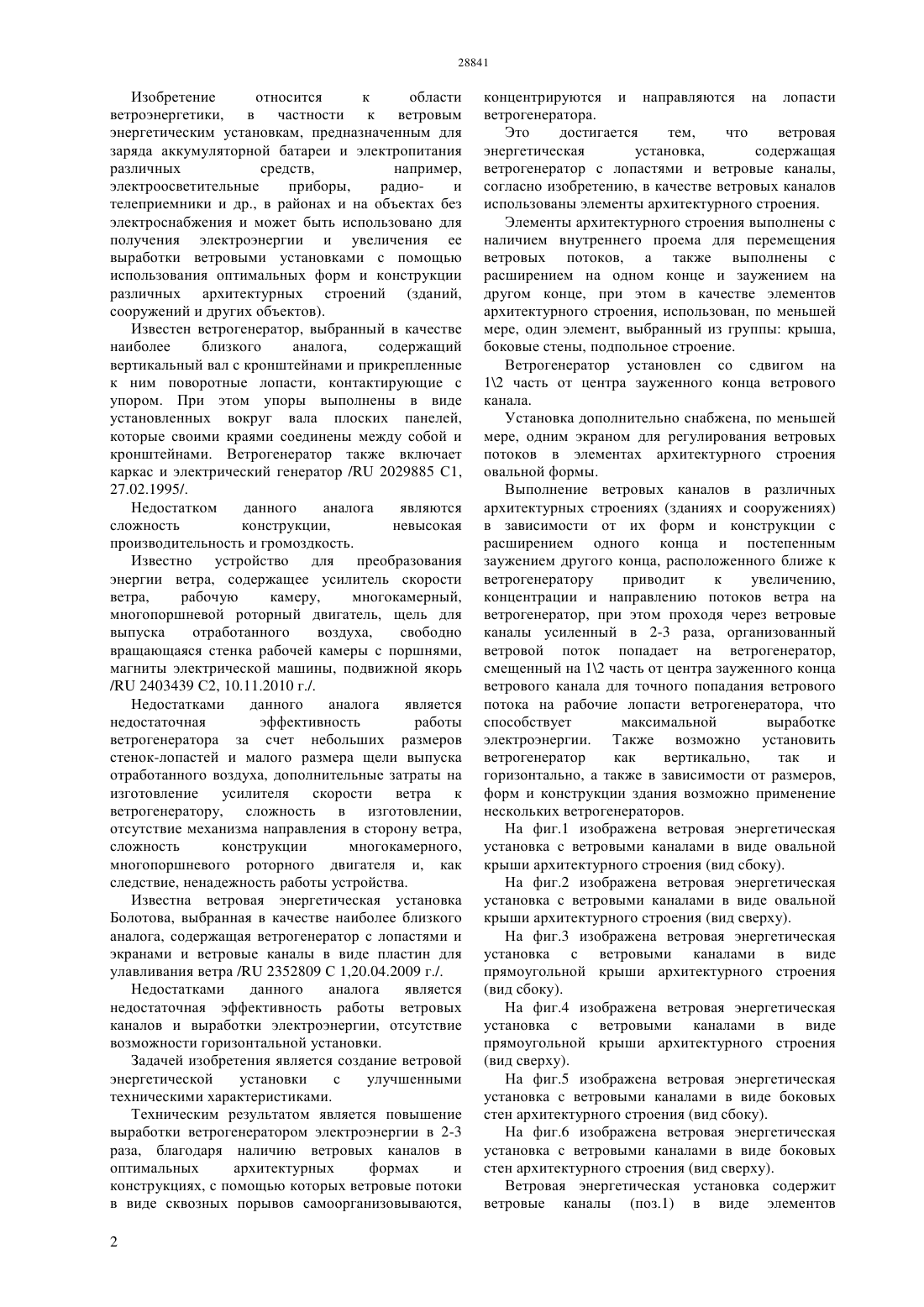

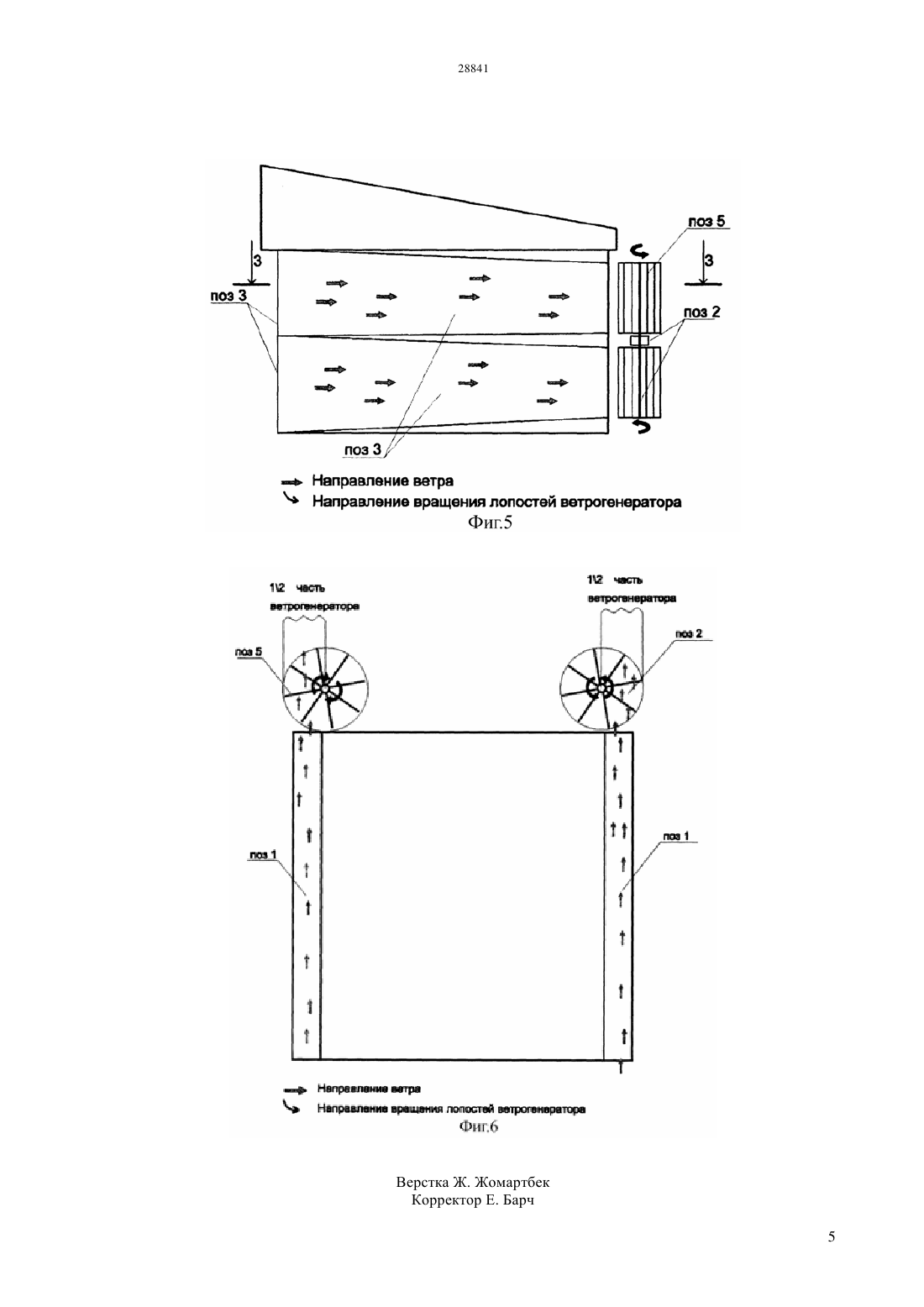

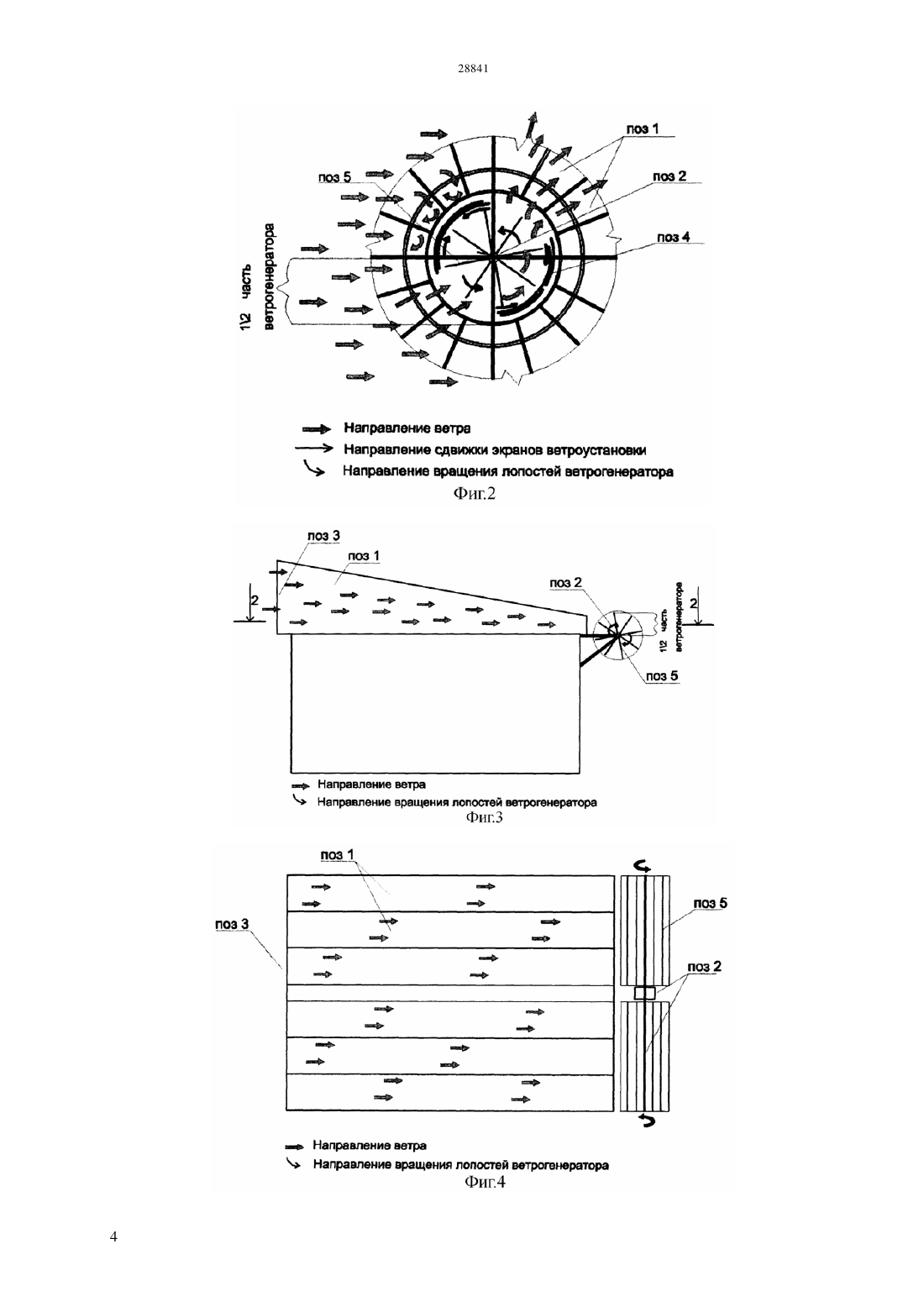

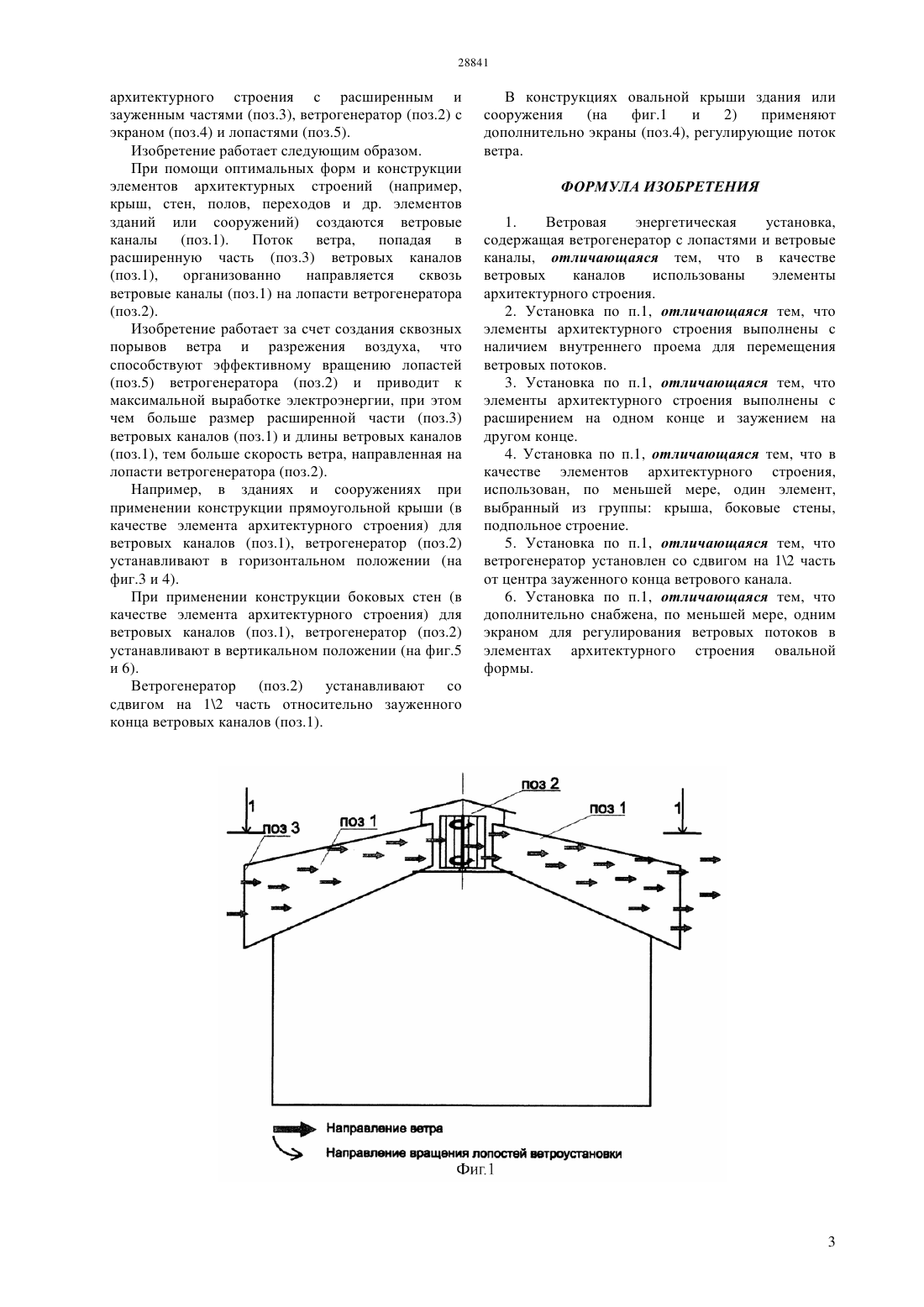

(51) 03 3/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ конструкциях, с помощью которых ветровые потоки в виде сквозных порывов самоорганизовываются,концентрируются и направляются на лопасти ветрогенератора. Это достигается тем,что ветровая энергетическая установка,содержащая ветрогенератор с лопастями и ветровые каналы,согласно изобретению, в качестве ветровых каналов использованы элементы архитектурного строения. Элементы архитектурного строения выполнены с наличием внутреннего проема для перемещения ветровых потоков, а также выполнены с расширением на одном конце и заужением на другом конце, при этом в качестве элементов архитектурного строения, использован, по меньшей мере, один элемент, выбранный из группы крыша,боковые стены, подпольное строение. Ветрогенератор установлен со сдвигом на 12 часть от центра зауженного конца ветрового канала. Установка дополнительно снабжена, по меньшей мере, одним экраном для регулирования ветровых потоков в элементах архитектурного строения овальной формы.(54) АРХИТЕКТУРНАЯ ВЕТРОВАЯ ЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА(57) Изобретение относится к области ветроэнергетики,в частности к ветровым энергетическим установкам, предназначенным для заряда аккумуляторной батареи и электропитания различных средств,например,электроосветительные приборы,радиои телеприемники и др., в районах и на объектах без электроснабжения и может быть использовано для получения электроэнергии и увеличения ее выработки ветровыми установками с помощью использования оптимальных форм и конструкции различных архитектурных строений (зданий,сооружений и других объектов). Техническим результатом является повышение выработки ветрогенератором электроэнергии в 2-3 раза, благодаря наличию ветровых каналов в оптимальных архитектурных формах и Изобретение относится к области ветроэнергетики,в частности к ветровым энергетическим установкам, предназначенным для заряда аккумуляторной батареи и электропитания различных средств,например,электроосветительные приборы,радиои телеприемники и др., в районах и на объектах без электроснабжения и может быть использовано для получения электроэнергии и увеличения ее выработки ветровыми установками с помощью использования оптимальных форм и конструкции различных архитектурных строений (зданий,сооружений и других объектов). Известен ветрогенератор, выбранный в качестве наиболее близкого аналога,содержащий вертикальный вал с кронштейнами и прикрепленные к ним поворотные лопасти, контактирующие с упором. При этом упоры выполнены в виде установленных вокруг вала плоских панелей,которые своими краями соединены между собой и кронштейнами. Ветрогенератор также включает каркас и электрический генератор / 2029885 С 1,27.02.1995/. Недостатком данного аналога являются сложность конструкции,невысокая производительность и громоздкость. Известно устройство для преобразования энергии ветра, содержащее усилитель скорости ветра,рабочую камеру,многокамерный,многопоршневой роторный двигатель, щель для выпуска отработанного воздуха,свободно вращающаяся стенка рабочей камеры с поршнями,магниты электрической машины, подвижной якорь/ 2403439 С 2, 10.11.2010 г./. Недостатками данного аналога является недостаточная эффективность работы ветрогенератора за счет небольших размеров стенок-лопастей и малого размера щели выпуска отработанного воздуха, дополнительные затраты на изготовление усилителя скорости ветра к ветрогенератору, сложность в изготовлении,отсутствие механизма направления в сторону ветра,сложность конструкции многокамерного,многопоршневого роторного двигателя и, как следствие, ненадежность работы устройства. Известна ветровая энергетическая установка Болотова, выбранная в качестве наиболее близкого аналога, содержащая ветрогенератор с лопастями и экранами и ветровые каналы в виде пластин для улавливания ветра / 2352809 С 1,20.04.2009 г./. Недостатками данного аналога является недостаточная эффективность работы ветровых каналов и выработки электроэнергии, отсутствие возможности горизонтальной установки. Задачей изобретения является создание ветровой энергетической установки с улучшенными техническими характеристиками. Техническим результатом является повышение выработки ветрогенератором электроэнергии в 2-3 раза, благодаря наличию ветровых каналов в оптимальных архитектурных формах и конструкциях, с помощью которых ветровые потоки в виде сквозных порывов самоорганизовываются,2 концентрируются и направляются на лопасти ветрогенератора. Это достигается тем,что ветровая энергетическая установка,содержащая ветрогенератор с лопастями и ветровые каналы,согласно изобретению, в качестве ветровых каналов использованы элементы архитектурного строения. Элементы архитектурного строения выполнены с наличием внутреннего проема для перемещения ветровых потоков, а также выполнены с расширением на одном конце и заужением на другом конце, при этом в качестве элементов архитектурного строения, использован, по меньшей мере, один элемент, выбранный из группы крыша,боковые стены, подпольное строение. Ветрогенератор установлен со сдвигом на 12 часть от центра зауженного конца ветрового канала. Установка дополнительно снабжена, по меньшей мере, одним экраном для регулирования ветровых потоков в элементах архитектурного строения овальной формы. Выполнение ветровых каналов в различных архитектурных строениях (зданиях и сооружениях) в зависимости от их форм и конструкции с расширением одного конца и постепенным заужением другого конца, расположенного ближе к ветрогенератору приводит к увеличению,концентрации и направлению потоков ветра на ветрогенератор, при этом проходя через ветровые каналы усиленный в 2-3 раза, организованный ветровой поток попадает на ветрогенератор,смещенный на 12 часть от центра зауженного конца ветрового канала для точного попадания ветрового потока на рабочие лопасти ветрогенератора, что способствует максимальной выработке электроэнергии. Также возможно установить ветрогенератор как вертикально,так и горизонтально, а также в зависимости от размеров,форм и конструкции здания возможно применение нескольких ветрогенераторов. На фиг.1 изображена ветровая энергетическая установка с ветровыми каналами в виде овальной крыши архитектурного строения (вид сбоку). На фиг.2 изображена ветровая энергетическая установка с ветровыми каналами в виде овальной крыши архитектурного строения (вид сверху). На фиг.3 изображена ветровая энергетическая установка с ветровыми каналами в виде прямоугольной крыши архитектурного строения(вид сбоку). На фиг.4 изображена ветровая энергетическая установка с ветровыми каналами в виде прямоугольной крыши архитектурного строения(вид сверху). На фиг.5 изображена ветровая энергетическая установка с ветровыми каналами в виде боковых стен архитектурного строения (вид сбоку). На фиг.6 изображена ветровая энергетическая установка с ветровыми каналами в виде боковых стен архитектурного строения (вид сверху). Ветровая энергетическая установка содержит ветровые каналы (поз.1) в виде элементов архитектурного строения с расширенным и зауженным частями (поз.3), ветрогенератор (поз.2) с экраном (поз.4) и лопастями (поз.5). Изобретение работает следующим образом. При помощи оптимальных форм и конструкции элементов архитектурных строений (например,крыш, стен, полов, переходов и др. элементов зданий или сооружений) создаются ветровые каналы (поз.1). Поток ветра, попадая в расширенную часть (поз.3) ветровых каналов(поз.1),организованно направляется сквозь ветровые каналы (поз.1) на лопасти ветрогенератора(поз.2). Изобретение работает за счет создания сквозных порывов ветра и разрежения воздуха, что способствуют эффективному вращению лопастей(поз.5) ветрогенератора (поз.2) и приводит к максимальной выработке электроэнергии, при этом чем больше размер расширенной части (поз.3) ветровых каналов (поз.1) и длины ветровых каналов(поз.1), тем больше скорость ветра, направленная на лопасти ветрогенератора (поз.2). Например, в зданиях и сооружениях при применении конструкции прямоугольной крыши (в качестве элемента архитектурного строения) для ветровых каналов (поз.1), ветрогенератор (поз.2) устанавливают в горизонтальном положении (на фиг.3 и 4). При применении конструкции боковых стен (в качестве элемента архитектурного строения) для ветровых каналов (поз.1), ветрогенератор (поз.2) устанавливают в вертикальном положении (на фиг.5 и 6). Ветрогенератор (поз.2) устанавливают со сдвигом на 12 часть относительно зауженного конца ветровых каналов (поз.1). В конструкциях овальной крыши здания или сооружения(на фиг.1 и 2) применяют дополнительно экраны (поз.4), регулирующие поток ветра. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ветровая энергетическая установка,содержащая ветрогенератор с лопастями и ветровые каналы, отличающаяся тем, что в качестве ветровых каналов использованы элементы архитектурного строения. 2. Установка по п.1, отличающаяся тем, что элементы архитектурного строения выполнены с наличием внутреннего проема для перемещения ветровых потоков. 3. Установка по п.1, отличающаяся тем, что элементы архитектурного строения выполнены с расширением на одном конце и заужением на другом конце. 4. Установка по п.1, отличающаяся тем, что в качестве элементов архитектурного строения,использован, по меньшей мере, один элемент,выбранный из группы крыша, боковые стены,подпольное строение. 5. Установка по п.1, отличающаяся тем, что ветрогенератор установлен со сдвигом на 12 часть от центра зауженного конца ветрового канала. 6. Установка по п.1, отличающаяся тем, что дополнительно снабжена, по меньшей мере, одним экраном для регулирования ветровых потоков в элементах архитектурного строения овальной формы.
