Опалубка для бетонирования строительной конструкции круглого сечения

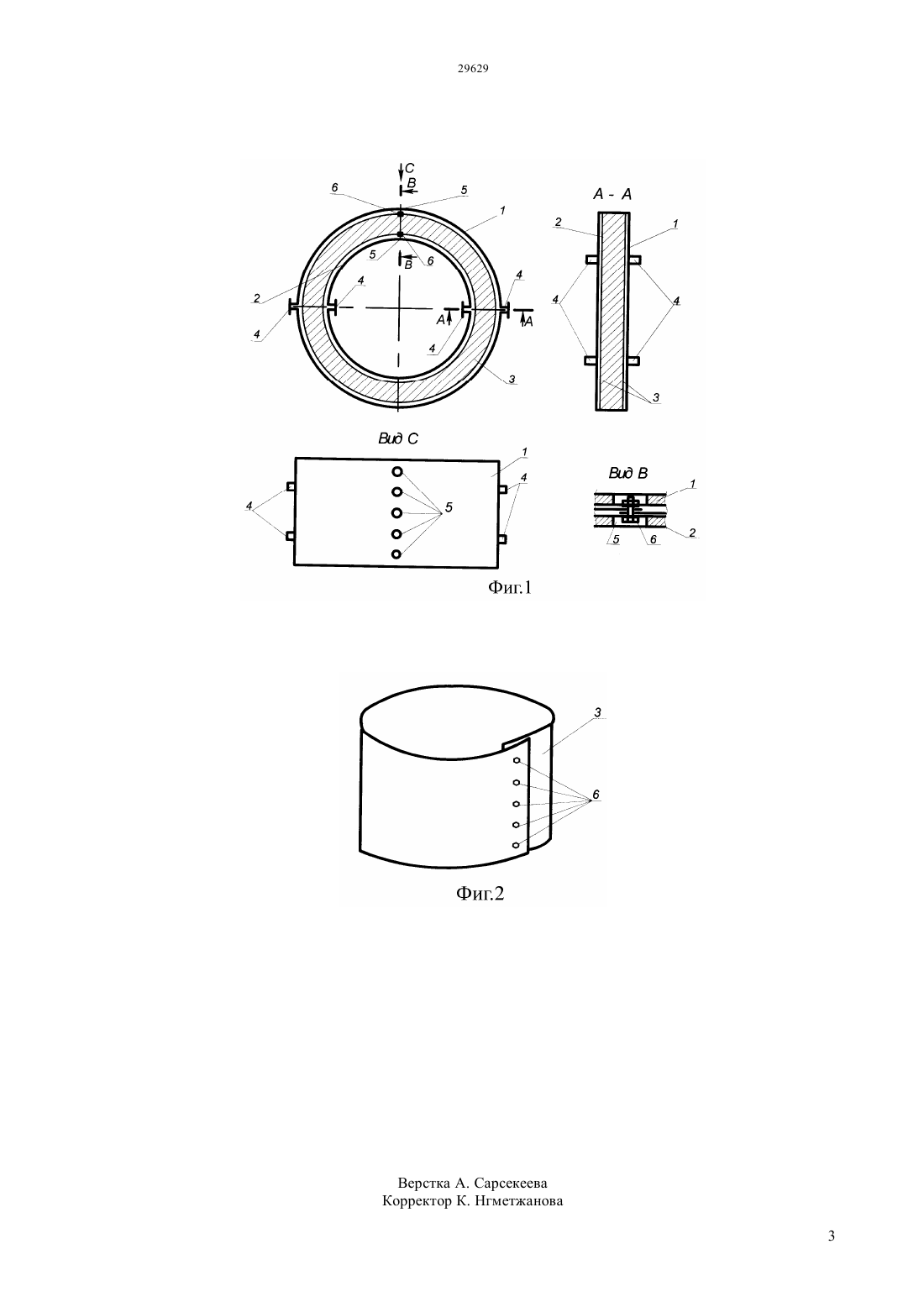

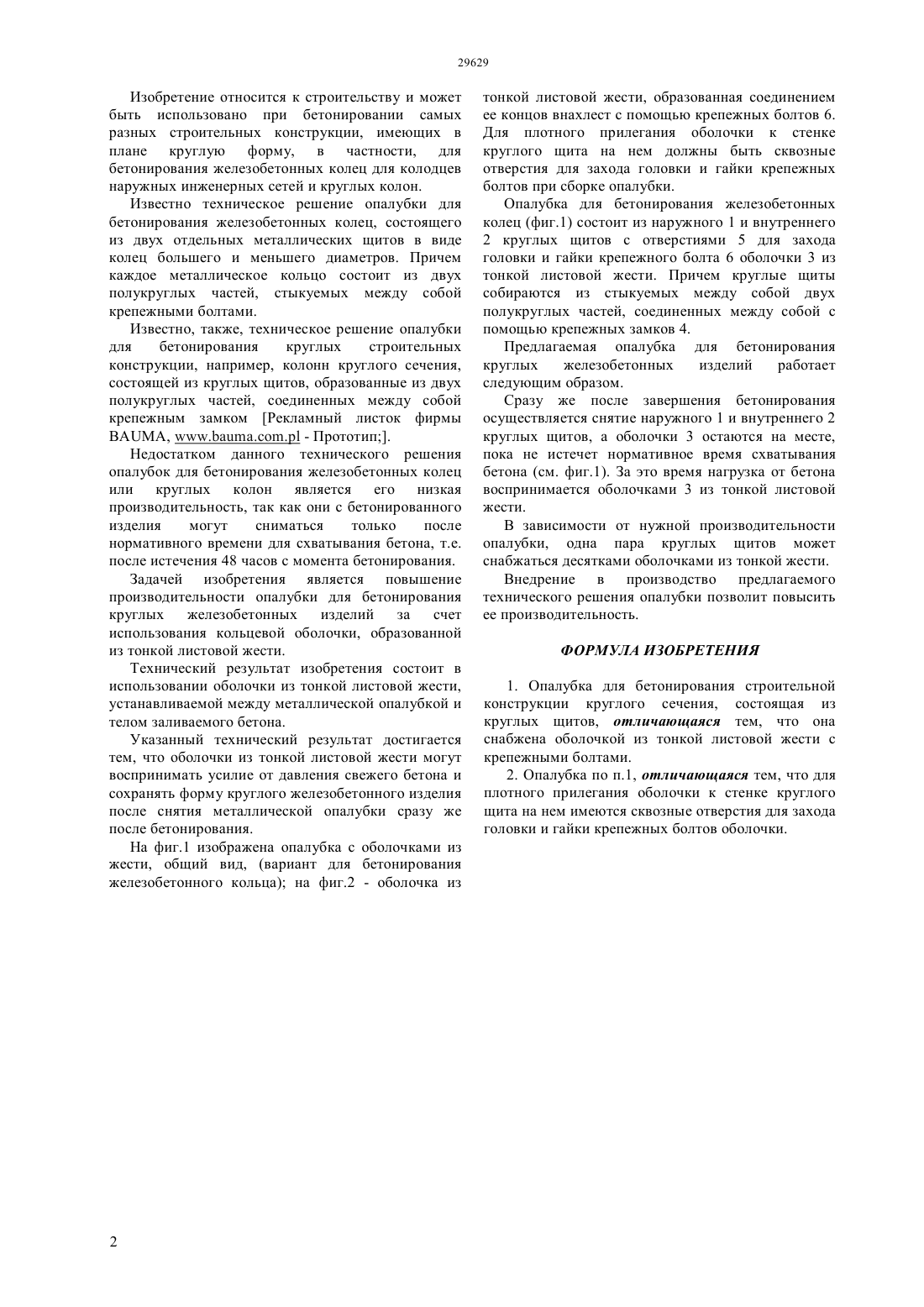

(51) 04 13/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительству и может быть использовано при бетонировании самых разных строительных конструкции, имеющих в плане круглую форму, в частности, для бетонирования железобетонных колец для колодцев наружных инженерных сетей и круглых колон. Сущность изобретения заключается в использовании оболочки из тонкой листовой жести,устанавливаемой между металлической опалубкой и телом заливаемого бетона для восприятия усилие от давления свежего бетона после снятия металлической опалубки сразу же после бетонирования.(72) Каскирбаев Кабидолла Кыстаубаевич Каскирбаев Сунгат Кабидоллаулы(73) Республиканское государственное предприятие на праве хозяйственного ведения Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) ОПАЛУБКА ДЛЯ БЕТОНИРОВАНИЯ СТРОИТЕЛЬНОЙ КОНСТРУКЦИИ КРУГЛОГО СЕЧЕНИЯ Изобретение относится к строительству и может быть использовано при бетонировании самых разных строительных конструкции, имеющих в плане круглую форму, в частности, для бетонирования железобетонных колец для колодцев наружных инженерных сетей и круглых колон. Известно техническое решение опалубки для бетонирования железобетонных колец, состоящего из двух отдельных металлических щитов в виде колец большего и меньшего диаметров. Причем каждое металлическое кольцо состоит из двух полукруглых частей, стыкуемых между собой крепежными болтами. Известно, также, техническое решение опалубки для бетонирования круглых строительных конструкции, например, колонн круглого сечения,состоящей из круглых щитов, образованные из двух полукруглых частей, соединенных между собой крепежным замком Рекламный листок фирмы, - Прототип. Недостатком данного технического решения опалубок для бетонирования железобетонных колец или круглых колон является его низкая производительность, так как они с бетонированного изделия могут сниматься только после нормативного времени для схватывания бетона, т.е. после истечения 48 часов с момента бетонирования. Задачей изобретения является повышение производительности опалубки для бетонирования круглых железобетонных изделий за счет использования кольцевой оболочки, образованной из тонкой листовой жести. Технический результат изобретения состоит в использовании оболочки из тонкой листовой жести,устанавливаемой между металлической опалубкой и телом заливаемого бетона. Указанный технический результат достигается тем, что оболочки из тонкой листовой жести могут воспринимать усилие от давления свежего бетона и сохранять форму круглого железобетонного изделия после снятия металлической опалубки сразу же после бетонирования. На фиг.1 изображена опалубка с оболочками из жести, общий вид, (вариант для бетонирования железобетонного кольца) на фиг.2 - оболочка из тонкой листовой жести, образованная соединением ее концов внахлест с помощью крепежных болтов 6. Для плотного прилегания оболочки к стенке круглого щита на нем должны быть сквозные отверстия для захода головки и гайки крепежных болтов при сборке опалубки. Опалубка для бетонирования железобетонных колец (фиг.1) состоит из наружного 1 и внутреннего 2 круглых щитов с отверстиями 5 для захода головки и гайки крепежного болта 6 оболочки 3 из тонкой листовой жести. Причем круглые щиты собираются из стыкуемых между собой двух полукруглых частей, соединенных между собой с помощью крепежных замков 4. Предлагаемая опалубка для бетонирования круглых железобетонных изделий работает следующим образом. Сразу же после завершения бетонирования осуществляется снятие наружного 1 и внутреннего 2 круглых щитов, а оболочки 3 остаются на месте,пока не истечет нормативное время схватывания бетона (см. фиг.1). За это время нагрузка от бетона воспринимается оболочками 3 из тонкой листовой жести. В зависимости от нужной производительности опалубки, одна пара круглых щитов может снабжаться десятками оболочками из тонкой жести. Внедрение в производство предлагаемого технического решения опалубки позволит повысить ее производительность. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Опалубка для бетонирования строительной конструкции круглого сечения, состоящая из круглых щитов, отличающаяся тем, что она снабжена оболочкой из тонкой листовой жести с крепежными болтами. 2. Опалубка по п.1, отличающаяся тем, что для плотного прилегания оболочки к стенке круглого щита на нем имеются сквозные отверстия для захода головки и гайки крепежных болтов оболочки.
