Установка для перекачки жидкости с твердыми включениями

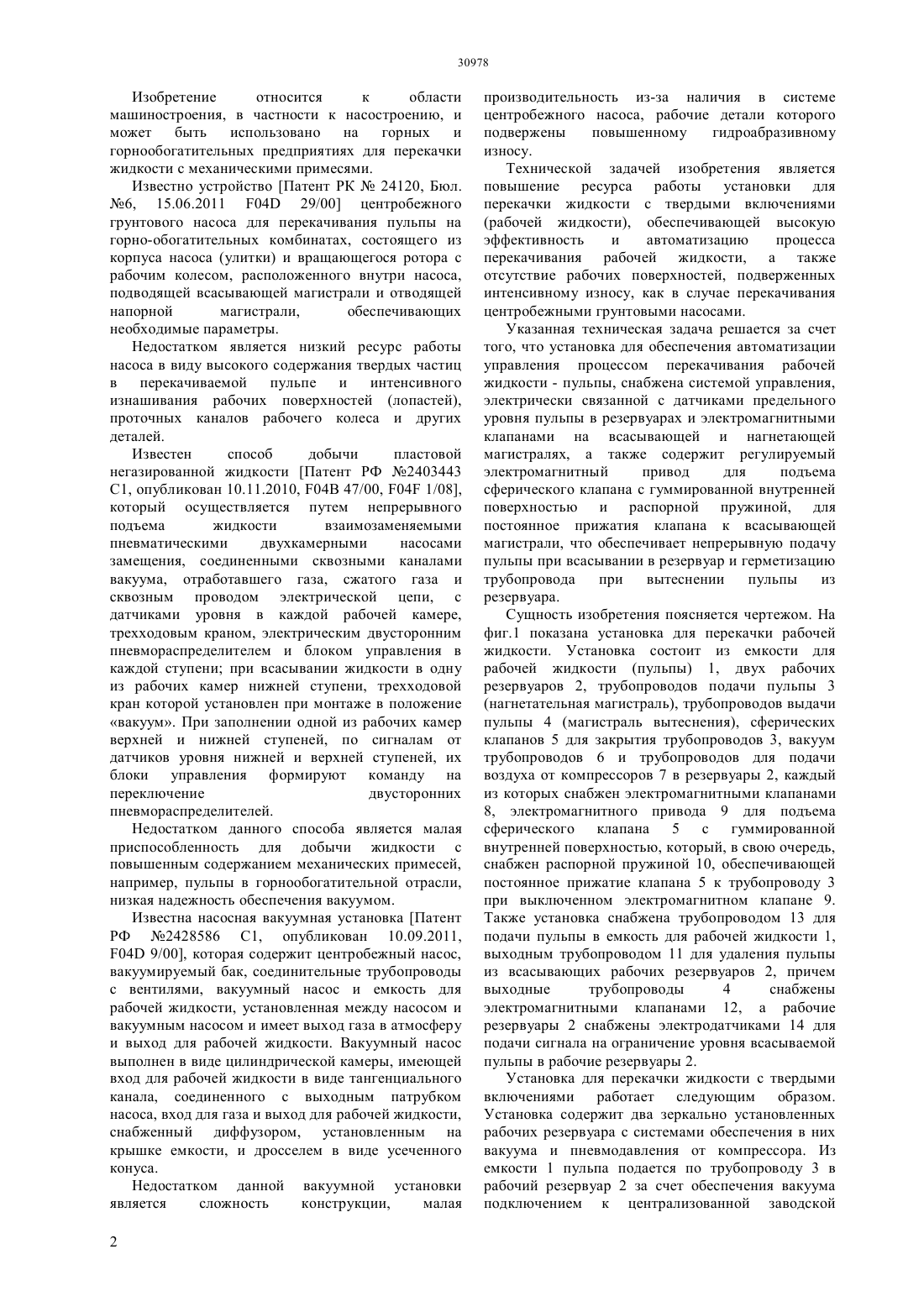

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ решается за счет того, что она состоит из двух зеркально расположенных рабочих резервуаров,снабженных системами обеспечения в них вакуума и пневмодавления от компрессора, автоматизации управления процессом перекачки пульпы посредством системы управления, обеспечивающей непрерывность перекачки пульпы и последовательность работы рабочих резервуаров. Техническим результатом является повышение ресурса установки для перекачки жидкости с твердыми включениями, за счет введения двух последовательно работающих рабочих резервуаров,которые снабжены вакуум системами для откачки пульпы из емкости для рабочей жидкости,нагнетательной магистрали и электромагнитных клапанов, обеспечивающих непрерывность процесса перекачки пульпы, а также за счет удаления из системы перекачки пульпы рабочих элементов,подверженных интенсивному гидроабразивному изнашиванию.(72) Поветкин Виталий Васильевич Керимжанова Маншук Фазыловна Поветкин Алексей Витальевич Андрющенко Екатерина Сергеевна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) УСТАНОВКА ДЛЯ ПЕРЕКАЧКИ ЖИДКОСТИ С ТВЕРДЫМИ ВКЛЮЧЕНИЯМИ(57) Изобретение относится к области машиностроения, в частности к насостроению, и может быть использовано на горных и горнообогатительных предприятиях для перекачки жидкости с механическими примесями. Повышение ресурса работы установки для перекачки жидкости с твердыми включениями Изобретение относится к области машиностроения, в частности к насостроению, и может быть использовано на горных и горнообогатительных предприятиях для перекачки жидкости с механическими примесями. Известно устройство Патент РК 24120, Бюл. 6, 15.06.2011 04 29/00 центробежного грунтового насоса для перекачивания пульпы на горно-обогатительных комбинатах, состоящего из корпуса насоса (улитки) и вращающегося ротора с рабочим колесом, расположенного внутри насоса,подводящей всасывающей магистрали и отводящей напорной магистрали,обеспечивающих необходимые параметры. Недостатком является низкий ресурс работы насоса в виду высокого содержания твердых частиц в перекачиваемой пульпе и интенсивного изнашивания рабочих поверхностей (лопастей),проточных каналов рабочего колеса и других деталей. Известен способ добычи пластовой негазированной жидкости Патент РФ 2403443 С 1, опубликован 10.11.2010, 04 47/00, 04 1/08,который осуществляется путем непрерывного подъема жидкости взаимозаменяемыми пневматическими двухкамерными насосами замещения, соединенными сквозными каналами вакуума, отработавшего газа, сжатого газа и сквозным проводом электрической цепи, с датчиками уровня в каждой рабочей камере,трехходовым краном, электрическим двусторонним пневмораспределителем и блоком управления в каждой ступени при всасывании жидкости в одну из рабочих камер нижней ступени, трехходовой кран которой установлен при монтаже в положение вакуум. При заполнении одной из рабочих камер верхней и нижней ступеней, по сигналам от датчиков уровня нижней и верхней ступеней, их блоки управления формируют команду на переключение двусторонних пневмораспределителей. Недостатком данного способа является малая приспособленность для добычи жидкости с повышенным содержанием механических примесей,например, пульпы в горнообогатительной отрасли,низкая надежность обеспечения вакуумом. Известна насосная вакуумная установка Патент РФ 2428586 С 1, опубликован 10.09.2011,04 9/00, которая содержит центробежный насос,вакуумируемый бак, соединительные трубопроводы с вентилями, вакуумный насос и емкость для рабочей жидкости, установленная между насосом и вакуумным насосом и имеет выход газа в атмосферу и выход для рабочей жидкости. Вакуумный насос выполнен в виде цилиндрической камеры, имеющей вход для рабочей жидкости в виде тангенциального канала, соединенного с выходным патрубком насоса, вход для газа и выход для рабочей жидкости,снабженный диффузором, установленным на крышке емкости, и дросселем в виде усеченного конуса. Недостатком данной вакуумной установки является сложность конструкции,малая 2 производительность из-за наличия в системе центробежного насоса, рабочие детали которого подвержены повышенному гидроабразивному износу. Технической задачей изобретения является повышение ресурса работы установки для перекачки жидкости с твердыми включениями(рабочей жидкости), обеспечивающей высокую эффективность и автоматизацию процесса перекачивания рабочей жидкости, а также отсутствие рабочих поверхностей, подверженных интенсивному износу, как в случае перекачивания центробежными грунтовыми насосами. Указанная техническая задача решается за счет того, что установка для обеспечения автоматизации управления процессом перекачивания рабочей жидкости - пульпы, снабжена системой управления,электрически связанной с датчиками предельного уровня пульпы в резервуарах и электромагнитными клапанами на всасывающей и нагнетающей магистралях, а также содержит регулируемый электромагнитный привод для подъема сферического клапана с гуммированной внутренней поверхностью и распорной пружиной, для постоянное прижатия клапана к всасывающей магистрали, что обеспечивает непрерывную подачу пульпы при всасывании в резервуар и герметизацию трубопровода при вытеснении пульпы из резервуара. Сущность изобретения поясняется чертежом. На фиг.1 показана установка для перекачки рабочей жидкости. Установка состоит из емкости для рабочей жидкости (пульпы) 1, двух рабочих резервуаров 2, трубопроводов подачи пульпы 3(нагнетательная магистраль), трубопроводов выдачи пульпы 4 (магистраль вытеснения), сферических клапанов 5 для закрытия трубопроводов 3, вакуум трубопроводов 6 и трубопроводов для подачи воздуха от компрессоров 7 в резервуары 2, каждый из которых снабжен электромагнитными клапанами 8, электромагнитного привода 9 для подъема сферического клапана 5 с гуммированной внутренней поверхностью, который, в свою очередь,снабжен распорной пружиной 10, обеспечивающей постоянное прижатие клапана 5 к трубопроводу 3 при выключенном электромагнитном клапане 9. Также установка снабжена трубопроводом 13 для подачи пульпы в емкость для рабочей жидкости 1,выходным трубопроводом 11 для удаления пульпы из всасывающих рабочих резервуаров 2, причем выходные трубопроводы 4 снабжены электромагнитными клапанами 12, а рабочие резервуары 2 снабжены электродатчиками 14 для подачи сигнала на ограничение уровня всасываемой пульпы в рабочие резервуары 2. Установка для перекачки жидкости с твердыми включениями работает следующим образом. Установка содержит два зеркально установленных рабочих резервуара с системами обеспечения в них вакуума и пневмодавления от компрессора. Из емкости 1 пульпа подается по трубопроводу 3 в рабочий резервуар 2 за счет обеспечения вакуума подключением к централизованной заводской вакуум системе через трубопроводы 6. В данном случае трубопровод 7 перекрывается клапаном 8 для подачи воздуха. Автоматически при обеспечении вакуума в рабочем резервуаре 2 при открытом клапане 8 на всасывающей магистрали 6, клапан 9 подымает сердечник клапана и соединенный с ним клапан 5, сжимая пружину 10, тем самым за счет создания вакуума в резервуаре 2 из емкости 1 через трубопровод 3 внутрь поступает пульпа, которая доходит до верхнего уровня резервуара 2,контролируемого электродатчиком 14, подающего через систему управления 15 сигнал на закрытие клапана 8 на вакуум магистрали 6 и на закрытие клапана 5 посредством пружины 10. Одновременно при закрытии трубопровода 3 и клапана 5 открывается клапан 8 на трубопроводе 7 для подачи сжатого воздуха от компрессора внутрь рабочего резервуара 2, происходит вытеснение пульпы через трубопровод 4 и далее через трубопровод 11 при открытом клапане 12. При полном освобождении рабочего резервуара 2 от пульпы, отключаются подача сжатого воздуха от компрессора и клапаны 12 на магистрали вытеснения пульпы. Затем цикл повторяется. Последовательно работает зеркально расположенная вакуум компрессорная система, т.е. когда осуществляется всасывание в левый рабочий резервуар 2, происходит вытеснение пульпы из правого рабочего резервуара 2. Мы имеем непрерывную систему откачки пульпы из емкости 1 и выдачи ее выходной трубопровод 11 магистрали вытеснения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Установка для перекачки жидкости с твердыми включениями,которая содержит соединительные трубопроводы с вентилями и емкость для рабочей жидкости, которая имеет выход газа в атмосферу и выход для рабочей жидкости,отличающаяся тем, что установка содержит два рабочих резервуара, снабженных вакуум системами для откачки пульпы из емкости для рабочей жидкости и нагнетательной магистрали для вытеснения пульпы из рабочих резервуаров по трубопроводам, снабженных электромагнитными клапанами на вакуумных и компрессорных магистралях и магистрали вытеснения, причем электромагнитные клапаны, установленные на трубопроводах всасывания пульпы в рабочие резервуары и датчики предельного уровня в этих резервуарах, электрически связаны с системой управления. 2. Установка для перекачки жидкости с твердыми включениями по п.1, отличающаяся тем,что регулируемый электромагнитный привод для подъема сферического клапана, выполнен с гуммированной внутренней поверхностью и распорной пружиной.
