Тройная полимерная композиция для получения пленки на основе алициклического полиимида

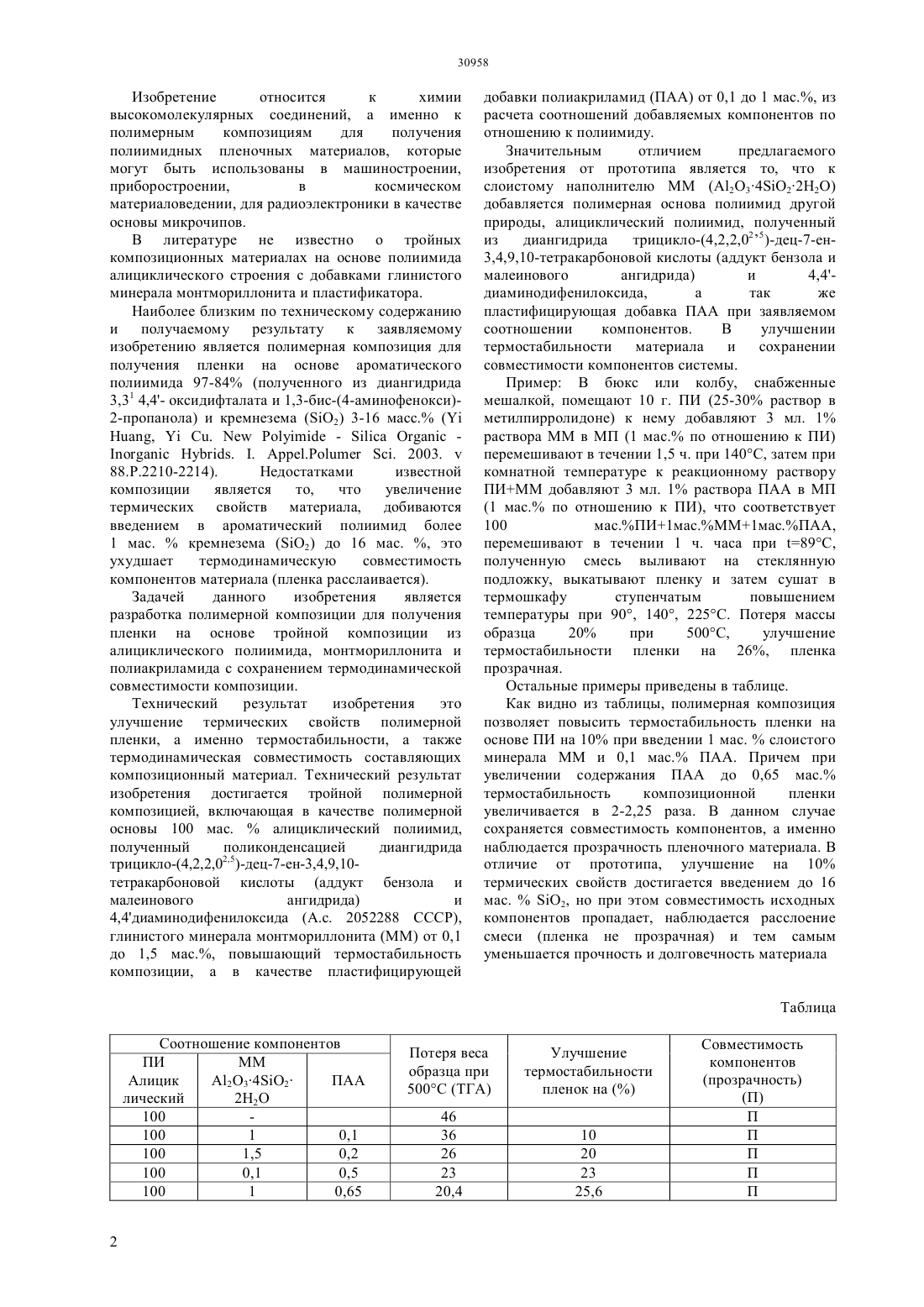

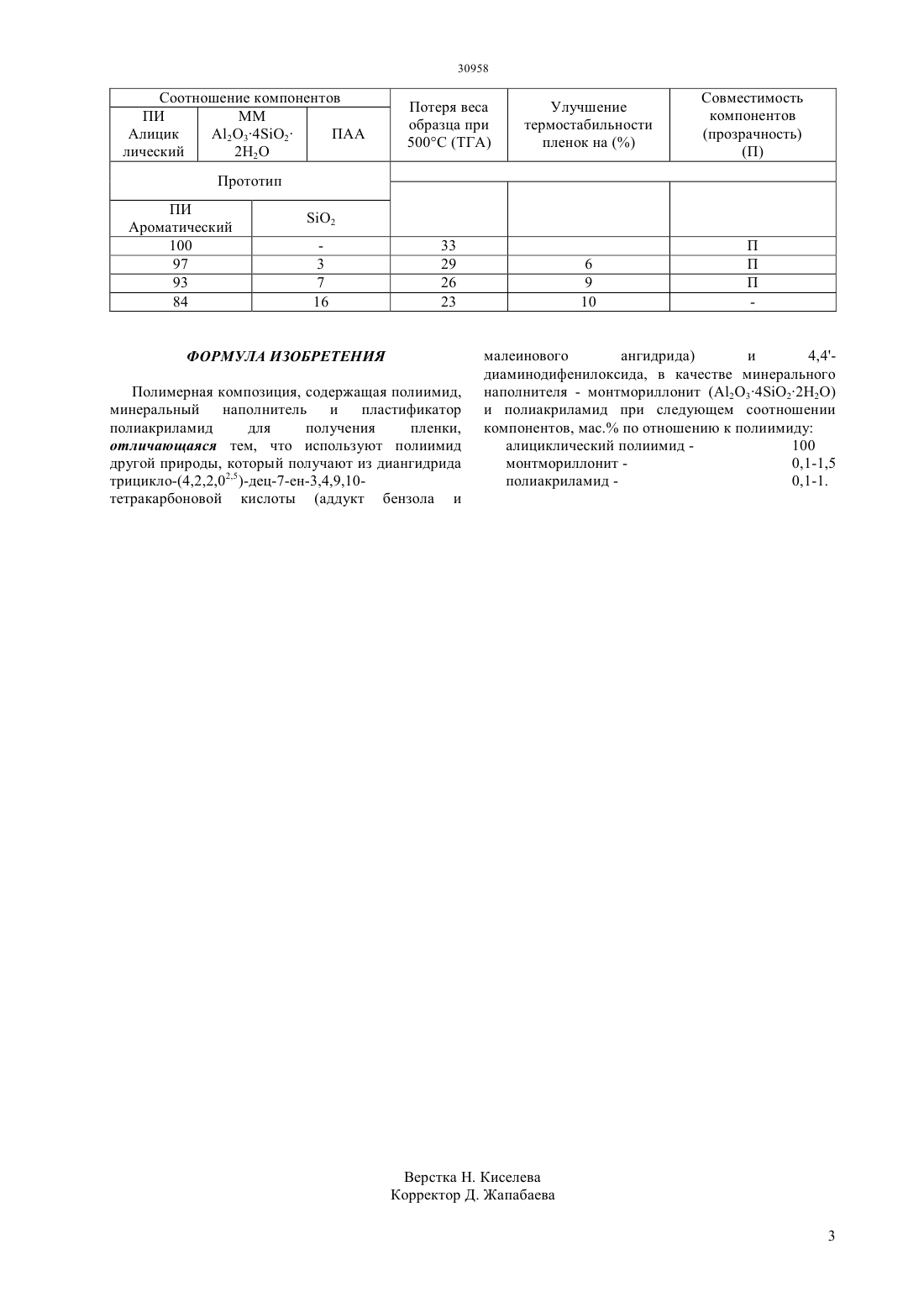

(51) 08 35/00 (2006.01) 08 3/00 (2006.01) 08 73/10 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ полимерным композициям для получения полиимидных пленочных материалов, которые могут быть использованы в машиностроении,приборостроении,в космическом материаловедении, для радиоэлектроники в качестве основы микрочипов. Полимерная композиция,содержащая алициклический полиимид(0,1-1 мас. мас. по отношению к полиимиду) для получения пленки, которая позволяет повысить термостабильность материала в 2-2,25 раз и при этом сохраняется совместимость исходных компонентов.(72) Умерзакова Майра Бердыгалиевна Кравцова Валентина Дмитриевна Искаков Ринат Маратович Сариева Рахима Баймухаметовна(73) Акционерное общество Институт химических наук им. А.Б. Бектурова(54) ТРОЙНАЯ ПОЛИМЕРНАЯ КОМПОЗИЦИЯ ДЛЯ ПОЛУЧЕНИЯ ПЛЕНКИ НА ОСНОВЕ АЛИЦИКЛИЧЕСКОГО ПОЛИИМИДА Изобретение относится к химии высокомолекулярных соединений, а именно к полимерным композициям для получения полиимидных пленочных материалов, которые могут быть использованы в машиностроении,приборостроении,в космическом материаловедении, для радиоэлектроники в качестве основы микрочипов. В литературе не известно о тройных композиционных материалах на основе полиимида алициклического строения с добавками глинистого минерала монтмориллонита и пластификатора. Наиболее близким по техническому содержанию и получаемому результату к заявляемому изобретению является полимерная композиция для получения пленки на основе ароматического полиимида 97-84 (полученного из диангидрида 3,31 4,4- оксидифталата и 1,3-бис-(4-аминофенокси)2-пропанола) и кремнезема (О 2) 3-16 масс. (,С.-. . . . 2003.882210-2214). Недостатками известной композиции является то,что увеличение термических свойств материала, добиваются введением в ароматический полиимид более 1 мас.кремнезема (2) до 16 мас. , это ухудшает термодинамическую совместимость компонентов материала (пленка расслаивается). Задачей данного изобретения является разработка полимерной композиции для получения пленки на основе тройной композиции из алициклического полиимида, монтмориллонита и полиакриламида с сохранением термодинамической совместимости композиции. Технический результат изобретения это улучшение термических свойств полимерной пленки, а именно термостабильности, а также термодинамическая совместимость составляющих композиционный материал. Технический результат изобретения достигается тройной полимерной композицией, включающая в качестве полимерной основы 100 ма.алициклический полиимид,полученный поликонденсацией диангидрида трицикло-(4,2,2,02,5)-дец-7-ен-3,4,9,10 тетракарбоновой кислоты (аддукт бензола и малеинового ангидрида) и 4,4 диаминодифенилоксида (А.с. 2052288 СССР),глинистого минерала монтмориллонита (ММ) от 0,1 до 1,5 мас., повышающий термостабильность композиции, а в качестве пластифицирующей добавки полиакриламид (ПАА) от 0,1 до 1 мас., из расчета соотношений добавляемых компонентов по отношению к полиимиду. Значительным отличием предлагаемого изобретения от прототипа является то, что к слоистому наполнителю ММ (2 О 34 О 222 О) добавляется полимерная основа полиимид другой природы, алициклический полиимид, полученный из диангидрида трицикло-(4,2,2,025)-дец-7-ен 3,4,9,10-тетракарбоновой кислоты (аддукт бензола и малеинового ангидрида) и 4,4 диаминодифенилоксида,а так же пластифицирующая добавка ПАА при заявляемом соотношении компонентов. В улучшении термостабильности материала и сохранении совместимости компонентов системы. Пример В бюкс или колбу, снабженные мешалкой, помещают 10 г. ПИ (25-30 раствор в метилпирролидоне) к нему добавляют 3 мл. 1 раствора ММ в МП (1 мас. по отношению к ПИ) перемешивают в течении 1,5 ч. при 140 С, затем при комнатной температуре к реакционному раствору ПИММ добавляют 3 мл. 1 раствора ПАА в МП(1 мас. по отношению к ПИ), что соответствует 100 мас.ПИ 1 мас.ММ 1 мас.ПАА,перемешивают в течении 1 ч. часа при 89,полученную смесь выливают на стеклянную подложку, выкатывают пленку и затем сушат в термошкафу ступенчатым повышением температуры при 90, 140, 225 С. Потеря массы образца 20 при 500 С,улучшение термостабильности пленки на 26, пленка прозрачная. Остальные примеры приведены в таблице. Как видно из таблицы, полимерная композиция позволяет повысить термостабильность пленки на основе ПИ на 10 при введении 1 мас.слоистого минерала ММ и 0,1 мас. ПАА. Причем при увеличении содержания ПАА до 0,65 мас. термостабильность композиционной пленки увеличивается в 2-2,25 раза. В данном случае сохраняется совместимость компонентов, а именно наблюдается прозрачность пленочного материала. В отличие от прототипа, улучшение на 10 термических свойств достигается введением до 16 мас.О 2, но при этом совместимость исходных компонентов пропадает, наблюдается расслоение смеси (пленка не прозрачная) и тем самым уменьшается прочность и долговечность материала Таблица Соотношение компонентов ПИ ММ Алицик 2 О 34 О 2 ПАА лический 2 Н 2 О 100 100 1 0,1 100 1,5 0,2 100 0,1 0,5 100 1 0,65 2 Потеря веса образца при 500 С (ТГА) Улучшение термостабильности пленок на Соотношение компонентов ПИ ММ Алицик 2 О 34 О 2 ПАА лический 2 Н 2 О Потеря веса образца при 500 С (ТГА) Улучшение термостабильности пленок на Прототип ПИ Ароматический 100 97 93 84 ФОРМУЛА ИЗОБРЕТЕНИЯ Полимерная композиция, содержащая полиимид,минеральный наполнитель и пластификатор полиакриламид для получения пленки,отличающаяся тем, что используют полиимид другой природы, который получают из диангидрида трицикло-(4,2,2,02,5)-дец-7-ен-3,4,9,10 тетракарбоновой кислоты (аддукт бензола и малеинового ангидрида) и 4,4 диаминодифенилоксида, в качестве минерального наполнителя - монтмориллонит (234222) и полиакриламид при следующем соотношении компонентов, мас. по отношению к полиимиду алициклический полиимид 100 монтмориллонит 0,1-1,5 полиакриламид 0,1-1.
