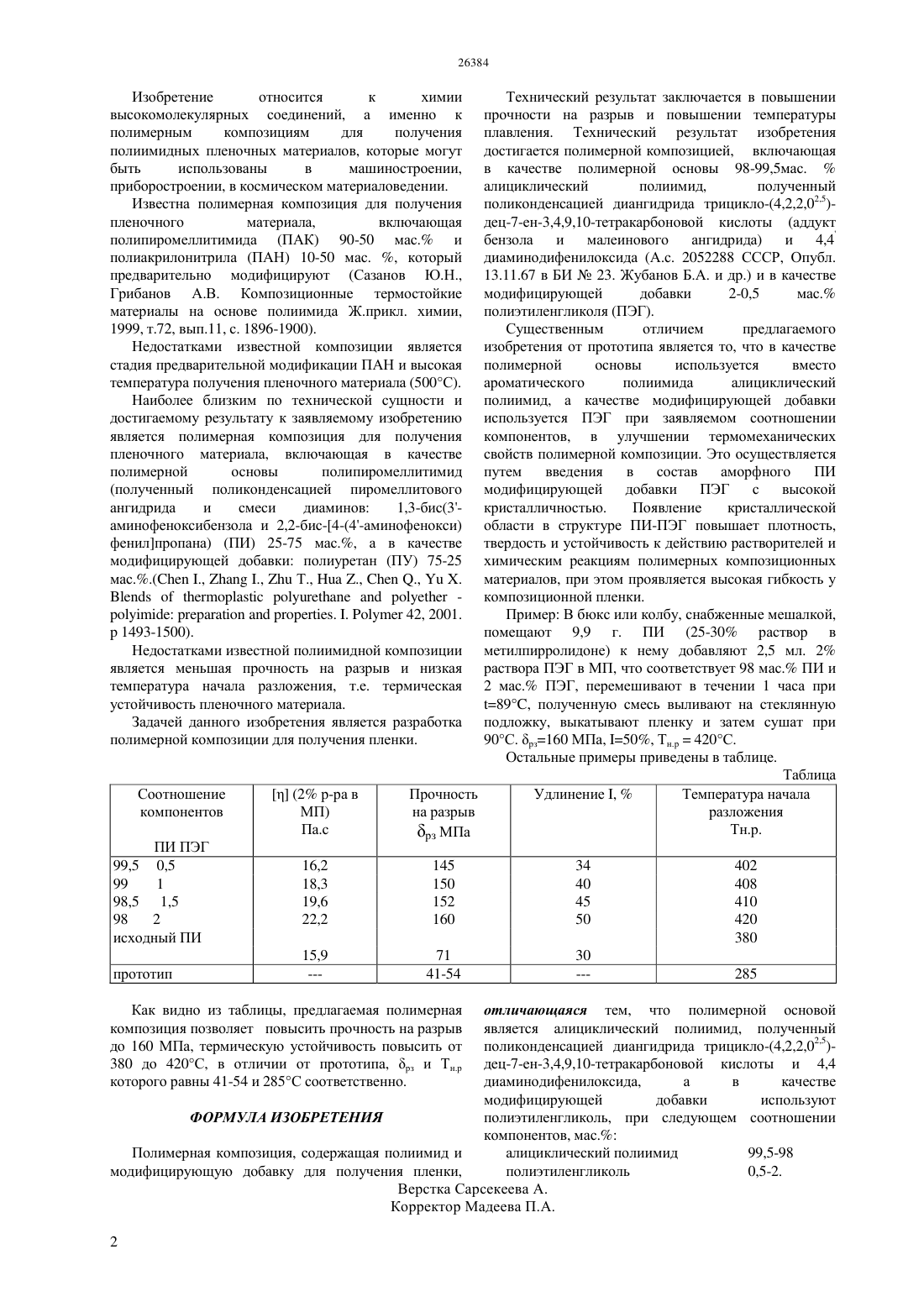

Полимерная композиция для получения пленки на основе алициклического полиимида и полиэтиленгликоля

(51) 08 33/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ АЛИЦИКЛИЧЕСКОГО ПОЛИИМИДА И ПОЛИЭТИЛЕНГЛИКОЛЯ(57) Изобретение относится к химии высокомолекулярных соединений, а именно к полимерным композициям для получения полиимидных пленочных материалов, которые могут быть использованы в машиностроении,приборостроении,в космическом материаловедении. Полимерная композиция,включающая алициклический полиимид 99,5-98 мас. в качестве полимерной основы и модифицирующую добавку полиэтиленгликоль 0,5-2 мас., которая позволяет повысить прочность пленочного материала вдвое, а термическую устойчивость повысить на 22-40 С.(72) Жубанов Булат Ахметович Умерзакова Майра Бердыгалиевна Кравцова Валентина Дмитриевна Искаков Ринат Маратович Батырбеков Еркеш Оразаевич Сариева Рахима Баймухаметовна(73) Акционерное общество Институт химических наук им. А.Б. Бектурова(54) ПОЛИМЕРНАЯ КОМПОЗИЦИЯ ДЛЯ ПОЛУЧЕНИЯ ПЛЕНКИ НА ОСНОВЕ Технический результат заключается в повышении прочности на разрыв и повышении температуры плавления. Технический результат изобретения достигается полимерной композицией, включающая в качестве полимерной основы 98-99,5 мас.алициклический полиимид,полученный поликонденсацией диангидрида трицикло-(4,2,2,02,5)дец-7-ен-3,4,9,10-тетракарбоновой кислоты (аддукт бензола и малеинового ангидрида) и 4,4 диаминодифенилоксида (А.с. 2052288 СССР, Опубл. 13.11.67 в БИ 23. Жубанов Б.А. и др.) и в качестве модифицирующей добавки 2-0,5 мас. полиэтиленгликоля (ПЭГ). Существенным отличием предлагаемого изобретения от прототипа является то, что в качестве полимерной основы используется вместо ароматического полиимида алициклический полиимид, а качестве модифицирующей добавки используется ПЭГ при заявляемом соотношении компонентов, в улучшении термомеханических свойств полимерной композиции. Это осуществляется путем введения в состав аморфного ПИ модифицирующей добавки ПЭГ с высокой кристалличностью. Появление кристаллической области в структуре ПИ-ПЭГ повышает плотность,твердость и устойчивость к действию растворителей и химическим реакциям полимерных композиционных материалов, при этом проявляется высокая гибкость у композиционной пленки. Пример В бюкс или колбу, снабженные мешалкой,помещают 9,9 г. ПИ (25-30 раствор в метилпирролидоне) к нему добавляют 2,5 мл. 2 раствора ПЭГ в МП, что соответствует 98 мас. ПИ и 2 мас. ПЭГ, перемешивают в течении 1 часа при 89, полученную смесь выливают на стеклянную подложку, выкатывают пленку и затем сушат при 90 С. рз 160 МПа, 50, Тн.р 420 С. Остальные примеры приведены в таблице. Таблица Прочность Удлинение ,Температура начала на разрыв разложения Тн.р. рз МПа Изобретение относится к химии высокомолекулярных соединений, а именно к полимерным композициям для получения полиимидных пленочных материалов, которые могут быть использованы в машиностроении,приборостроении, в космическом материаловедении. Известна полимерная композиция для получения пленочного материала,включающая полипиромеллитимида (ПАК) 90-50 мас. и полиакрилонитрила (ПАН) 10-50 мас. , который предварительно модифицируют (Сазанов Ю.Н.,Грибанов А.В. Композиционные термостойкие материалы на основе полиимида Ж.прикл. химии,1999, т.72, вып.11, с. 1896-1900). Недостатками известной композиции является стадия предварительной модификации ПАН и высокая температура получения пленочного материала (500 С). Наиболее близким по технической сущности и достигаемому результату к заявляемому изобретению является полимерная композиция для получения пленочного материала, включающая в качестве полимерной основы полипиромеллитимид(полученный поликонденсацией пиромеллитового ангидрида и смеси диаминов 1,3-бис(3 аминофеноксибензола и 2,2-бис-4-(4-аминофенокси) фенилпропана) (ПИ) 25-75 мас., а в качестве модифицирующей добавки полиуретан (ПУ) 75-25 мас( .,.,Т.,.,.,.. .42, 2001.1493-1500). Недостатками известной полиимидной композиции является меньшая прочность на разрыв и низкая температура начала разложения, т.е. термическая устойчивость пленочного материала. Задачей данного изобретения является разработка полимерной композиции для получения пленки. Соотношение компонентов ПИ ПЭГ 99,5 0,5 99 1 98,5 1,5 98 2 исходный ПИ прототип Как видно из таблицы, предлагаемая полимерная композиция позволяет повысить прочность на разрыв до 160 МПа, термическую устойчивость повысить от 380 до 420 С, в отличии от прототипа, рз и Тн.р которого равны 41-54 и 285 С соответственно. отличающаяся тем, что полимерной основой является алициклический полиимид, полученный поликонденсацией диангидрида трицикло-(4,2,2,02,5)дец-7-ен-3,4,9,10-тетракарбоновой кислоты и 4,4 диаминодифенилоксида,а в качестве модифицирующей добавки используют полиэтиленгликоль, при следующем соотношении ФОРМУЛА ИЗОБРЕТЕНИЯ компонентов, мас. Полимерная композиция, содержащая полиимид и алициклический полиимид 99,5-98 модифицирующую добавку для получения пленки,полиэтиленгликоль 0,5-2. Верстка Сарсекеева А. Корректор Мадеева П.А.
