Полимерная композиция для получения пленочного материала

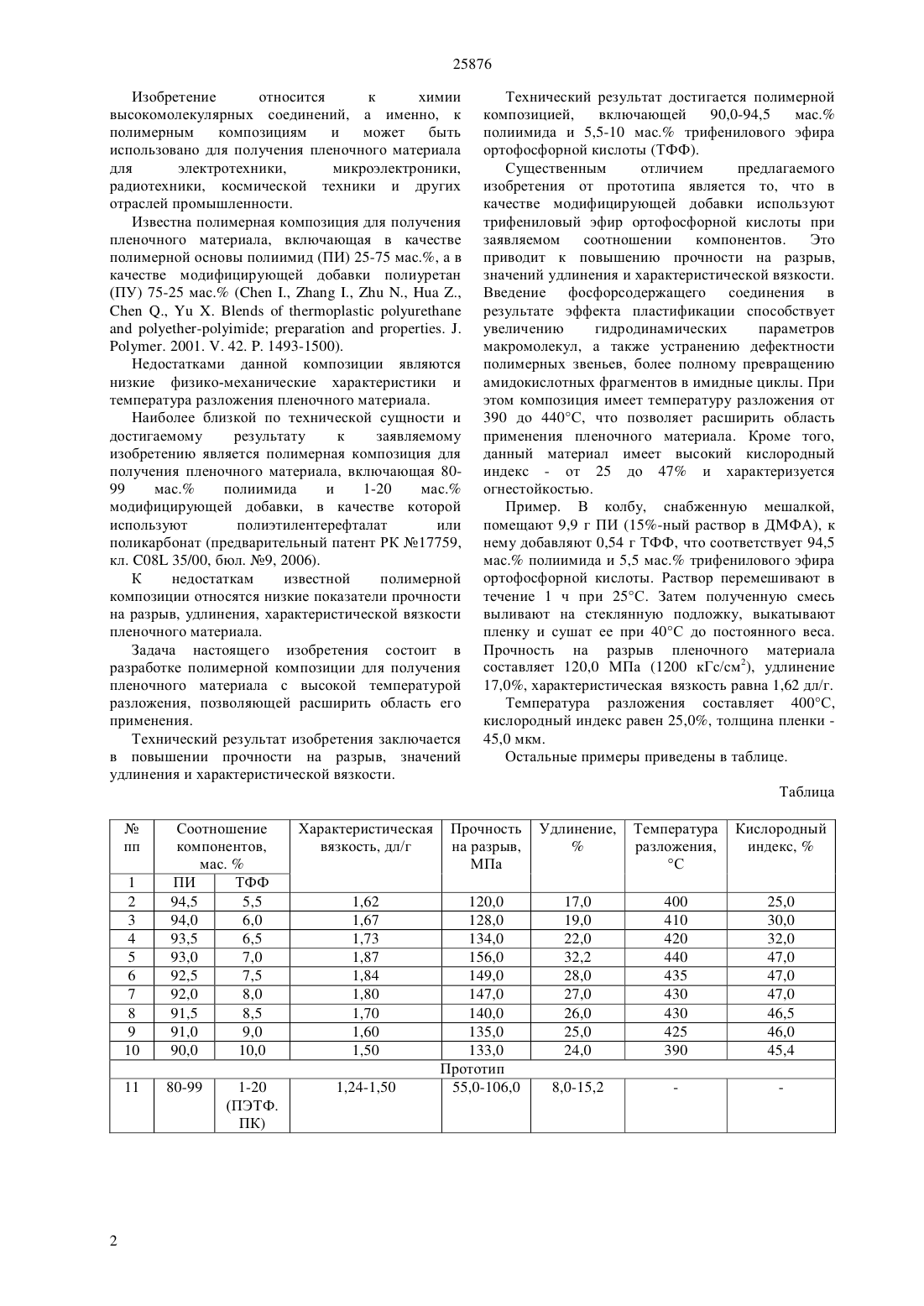

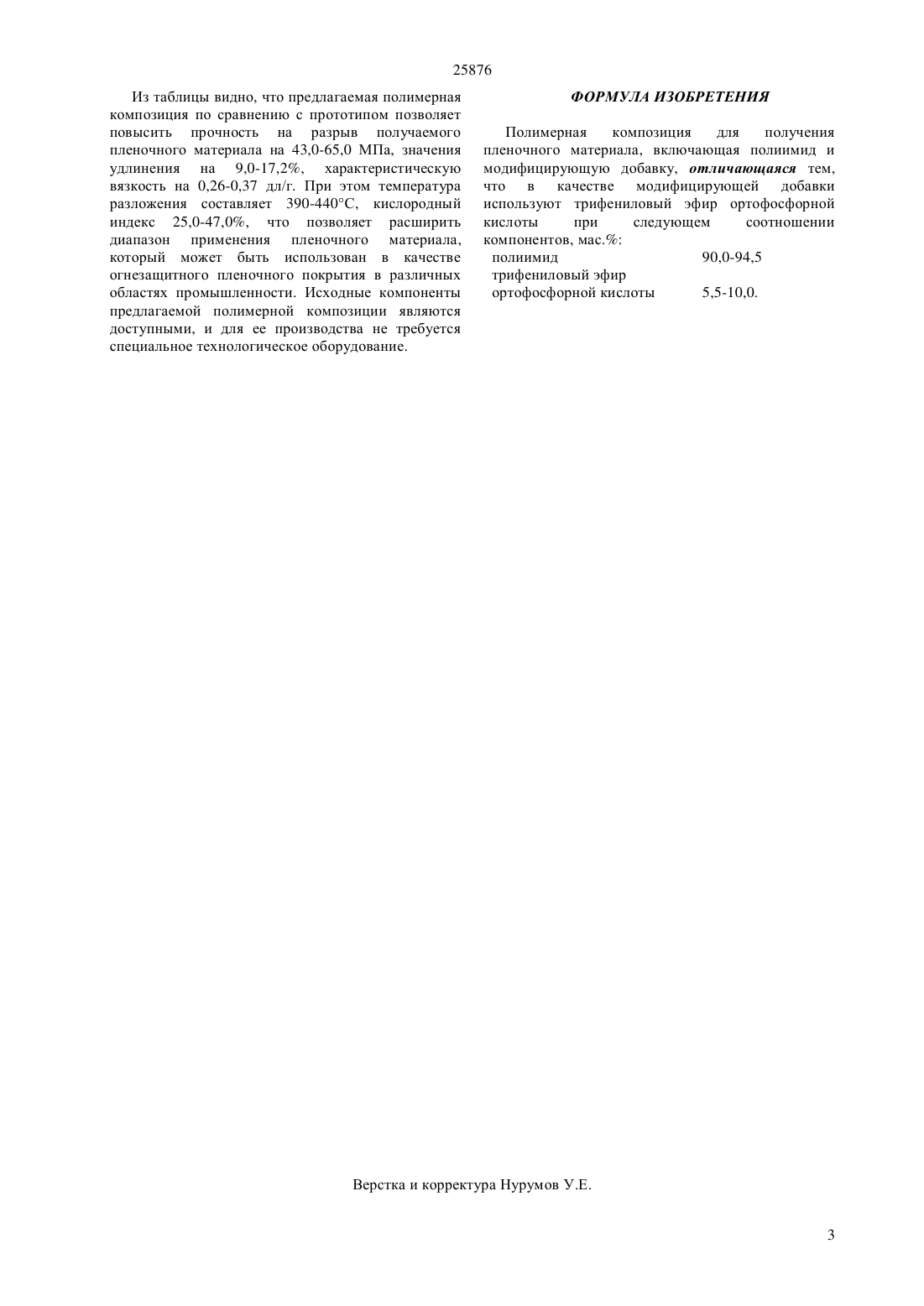

(51) 08 37/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ полимерным композициям и может быть использовано для получения пленочного материала для электротехники,микроэлектроники,радиотехники, космической техники и других отраслей промышленности. Использование полимерной композиции, включающей 90,0- 94,5 мас. полиимида и 5,5-10,0 мас. трифенилового эфира ортофосфорной кислоты позволяет повысить прочность на разрыв получаемого пленочного материала до 120,0-156,0 МПа, значения удлинения до 17,0-32,2, характеристическую вязкость до 1,50-1,87 дл/г. При этом температура разложения составляет 390-440 С, а кислородный индекс 25,047,0 .(72) Жубанов Булат Ахметович Кравцова Валентина Дмитриевна Умерзакова Майра Бердигалиевна Бекмагамбетова Куралай Хамитовна(73) Акционерное общество Институт химических наук им. А.Б. Бектурова(56) Предварительный патент РК 17759, кл. 08 35/00, 2006(54) ПОЛИМЕРНАЯ КОМПОЗИЦИЯ ДЛЯ ПОЛУЧЕНИЯ ПЛЕНОЧНОГО МАТЕРИАЛА 25876 Изобретение относится к химии высокомолекулярных соединений, а именно, к полимерным композициям и может быть использовано для получения пленочного материала для электротехники,микроэлектроники,радиотехники, космической техники и других отраслей промышленности. Известна полимерная композиция для получения пленочного материала, включающая в качестве полимерной основы полиимид (ПИ) 25-75 мас., а в качестве модифицирующей добавки полиуретан. 2001. . 42. . 1493-1500). Недостатками данной композиции являются низкие физико-механические характеристики и температура разложения пленочного материала. Наиболее близкой по технической сущности и достигаемому результату к заявляемому изобретению является полимерная композиция для получения пленочного материала, включающая 8099 мас. полиимида и 1-20 мас. модифицирующей добавки, в качестве которой используют полиэтилентерефталат или поликарбонат (предварительный патент РК 17759,кл. 08 35/00, бюл. 9, 2006). К недостаткам известной полимерной композиции относятся низкие показатели прочности на разрыв, удлинения, характеристической вязкости пленочного материала. Задача настоящего изобретения состоит в разработке полимерной композиции для получения пленочного материала с высокой температурой разложения, позволяющей расширить область его применения. Технический результат изобретения заключается в повышении прочности на разрыв, значений удлинения и характеристической вязкости. Технический результат достигается полимерной композицией,включающей 90,0-94,5 мас. полиимида и 5,5-10 мас. трифенилового эфира ортофосфорной кислоты (ТФФ). Существенным отличием предлагаемого изобретения от прототипа является то, что в качестве модифицирующей добавки используют трифениловый эфир ортофосфорной кислоты при заявляемом соотношении компонентов. Это приводит к повышению прочности на разрыв,значений удлинения и характеристической вязкости. Введение фосфорсодержащего соединения в результате эффекта пластификации способствует увеличению гидродинамических параметров макромолекул, а также устранению дефектности полимерных звеньев, более полному превращению амидокислотных фрагментов в имидные циклы. При этом композиция имеет температуру разложения от 390 до 440 С, что позволяет расширить область применения пленочного материала. Кроме того,данный материал имеет высокий кислородный индекс - от 25 до 47 и характеризуется огнестойкостью. Пример. В колбу, снабженную мешалкой,помещают 9,9 г ПИ (15-ный раствор в ДМФА), к нему добавляют 0,54 г ТФФ, что соответствует 94,5 мас. полиимида и 5,5 мас. трифенилового эфира ортофосфорной кислоты. Раствор перемешивают в течение 1 ч при 25 С. Затем полученную смесь выливают на стеклянную подложку, выкатывают пленку и сушат ее при 40 С до постоянного веса. Прочность на разрыв пленочного материала составляет 120,0 МПа (1200 кГс/см 2), удлинение 17,0, характеристическая вязкость равна 1,62 дл/г. Температура разложения составляет 400 С,кислородный индекс равен 25,0, толщина пленки 45,0 мкм. Остальные примеры приведены в таблице. Таблица 25876 Из таблицы видно, что предлагаемая полимерная композиция по сравнению с прототипом позволяет повысить прочность на разрыв получаемого пленочного материала на 43,0-65,0 МПа, значения удлинения на 9,0-17,2, характеристическую вязкость на 0,26-0,37 дл/г. При этом температура разложения составляет 390-440 С, кислородный индекс 25,0-47,0, что позволяет расширить диапазон применения пленочного материала,который может быть использован в качестве огнезащитного пленочного покрытия в различных областях промышленности. Исходные компоненты предлагаемой полимерной композиции являются доступными, и для ее производства не требуется специальное технологическое оборудование. ФОРМУЛА ИЗОБРЕТЕНИЯ Полимерная композиция для получения пленочного материала, включающая полиимид и модифицирующую добавку, отличающаяся тем,что в качестве модифицирующей добавки используют трифениловый эфир ортофосфорной кислоты при следующем соотношении компонентов, мас. полиимид 90,0-94,5 трифениловый эфир ортофосфорной кислоты 5,5-10,0.
